猛禽3發動機設計與仿真、3D金屬打印制造及配套計算設備推薦

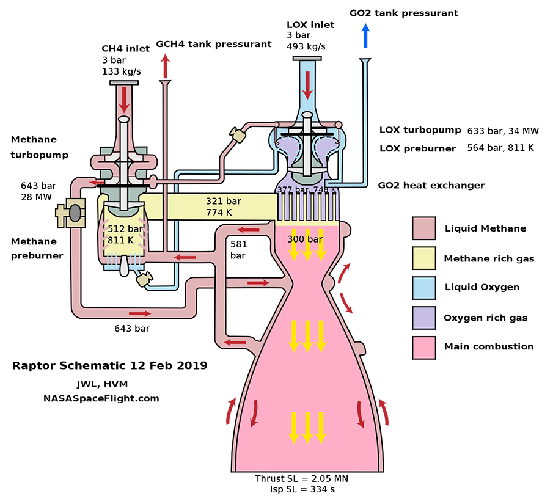

猛禽3發動機（Raptor 3）的設計與仿真涉及多個關鍵方面和計算環節，需要高性能的計算設備以支持復雜的空氣動力學、燃燒過程、結構分析等任務

（一）猛禽3發動機設計與仿真

1. 空氣動力學設計

• 主要包括進氣、燃燒室、噴嘴等部件的氣流特性。
• 計算環節包括流場仿真（CFD模擬）、壓力損失分析、噴射混合和燃燒模擬等。
• 使用的軟件通常包括 ANSYS Fluent、OpenFOAM、Star-CCM+ 等。

2. 燃燒過程仿真

• 涉及燃料和氧化劑的混合、點火、燃燒以及燃燒穩定性的仿真。
• 計算環節包括燃燒反應機理建模、熱化學反應分析、燃燒不穩定性分析。
• 常用軟件有 Chemkin、CONVERGE CFD、Cantera 等。

3. 結構與熱應力分析

• 設計發動機材料和結構，確保其在高溫高壓環境下的穩定性。
• 計算環節包括熱應力分析、結構強度分析、振動和疲勞分析。
• 使用的軟件如 ANSYS Mechanical、Abaqus、MSC Nastran/Patran。

4. 多學科優化設計

• 需要在空氣動力學、燃燒效率、結構強度和熱管理之間找到最佳平衡。
• 計算環節包括多目標優化、多物理場仿真、參數化優化。
• 常用的軟件包括 ModeFrontier、Isight、MATLAB/Simulink。

5. 控制系統仿真

• 設計和驗證發動機推力調節、燃料混合比控制等系統。
• 計算環節包括控制算法設計、系統建模與仿真、實時控制仿真。
• 常用軟件如 MATLAB/Simulink、LabVIEW、Dymola。

 具體計算環節

• 燃燒室設計： 計算燃燒室內的溫度、壓力分布，確定燃燒室的幾何形狀和尺寸。
• 噴管設計： 計算噴管的形狀和尺寸，以獲得最佳的推力和比沖。
• 冷卻系統設計： 計算冷卻劑流量、溫度分布，確保發動機結構不被高溫?fù)p壞。
• 結構強度分析： 對發動機各部件進行應力分析，確保其在工作條件下不發生失效。
• 振動分析： 分析發動機在工作過程中的振動特性，避免共振現象。
• 系統集成仿真： 將發動機各子系統集成起來，進行整體性能仿真。

 注意事項

• 模型簡化： 為了提高計算效率，需要對模型進行適當?shù)暮?jiǎn)化。
• 網格劃分： 網格質量對仿真結果影響很大，需要仔細劃分網格。
• 物理模型選擇： 選擇合適的物理模型，如湍流模型、燃燒模型等。
• 實驗驗證： 仿真結果需要通過實驗進行驗證。

主要軟件

• CFD軟件： ANSYS Fluent、OpenFOAM、STAR-CCM+等。
• 有限元分析軟件： ANSYS Mechanical、ABAQUS等。
• 系統仿真軟件： MATLAB/Simulink、AMESim等。
• CAD軟件： SolidWorks、CATIA等，用于建立發動機三維模型。

(二) 設計與仿真硬件配置推薦

1. 工作站

• CPU：用于復雜的CFD和結構仿真，通常要求多核CPU（如Intel Xeon 、AMD EPYC），高頻率單核性能也很重要。
• 推薦使用高核心數和高頻率的CPU，如Intel Xeon Platinum（28到40核心） 系列或AMD EPYC（32到64核心） 。
• 對于計算流體力學（CFD）和多物理場仿真，CPU的多核性能至關重要。
• 內存（RAM）：
• 建議配置 128GB 至 256GB，對于大規模仿真，可能需要更高的內存，甚至達到512GB。
• 使用支持ECC（錯誤校正碼）的內存，以提高系統穩定性和數據可靠性。
• 存儲：
• 配備 高速NVMe SSD，至少4TB容量，以便快速加載和保存仿真數據。
• 需要考慮機械硬盤（HDD）用于大容量的存儲和備份。
• 顯卡（GPU）：
• 如果涉及到GPU加速的仿真或機器學習優化，建議使用NVIDIA RTX6000ADA、A100。
• 配置2到4張GPU以支持并行計算，可以極大加速仿真過程。

2. 高性能計算集群（HPC）

• 對于更大規模的仿真任務，尤其是涉及到數十億網格單元的CFD仿真，可以考慮使用HPC集群。
• 計算節點配置：
• CPU：每個節點建議使用高核心數的 Intel Xeon Scalable（至強可擴展） 處理器或AMD EPYC 系列（64核心）。
• 內存：每個節點至少 256GB 或更高。
• 可選GPU：每個節點可以配備1到4塊 NVIDIA A100 或類似的高性能計算GPU。
• 存儲：
• 集群需要配置高速共享存儲，如 Lustre 或 BeeGFS 文件系統。
• 網絡：
• 采用高速網絡連接（如 InfiniBand 或 100GbE），以確保計算節點之間的數據交換效率。

結構/流體/多物理場/電磁仿真最快最完美工作站集群24v2

http://www.hfss.net/article/a2/2461.html

這種配置可以滿足包括流體力學仿真、燃燒分析、結構強度計算和多物理場仿真在內的各種需求，同時支持高精度和快速迭代。

（三）關于猛禽3發動機的3D金屬打印技術

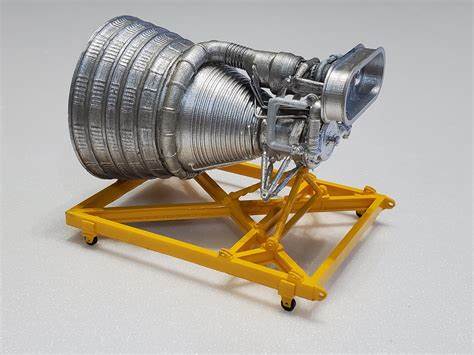

猛禽3發動機使用了高精度的3D金屬打印技術，這種制造方式能夠?qū)崿F(xiàn)復雜幾何結構和輕量化設計。

常用的品牌和規格包括：

1. EOS

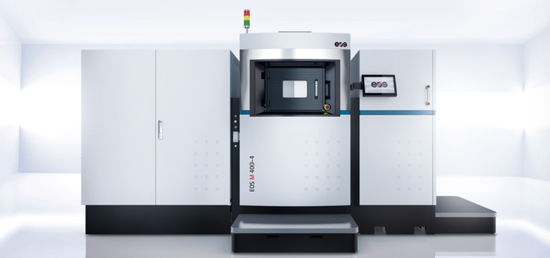

• 型號：EOS M400-4 或 EOS M290
• 特點：專注于高精度和大尺寸打印，支持多種金屬材料如不銹鋼、鈦合金和Inconel合金，非常適合航空航天部件的制造。
2. GE Additive
• 型號：Concept Laser X LINE 2000R 或 M2 Series 5
• 特點：具有較大的構建體積，適合大型部件打印，具有高精度和重復性，常用于鈦合金和高溫合金材料的打印。
3. SLM Solutions
• 型號：SLM 500 或 SLM 280
• 特點：多激光器設計（可達4個激光器），提高打印速度和精度，支持復雜幾何和內部結構的打印。
4. Renishaw
• 型號：RenAM 500Q
• 特點：具有多激光技術，支持復雜零部件的快速制造，廣泛應用于航空航天領域。

設計軟件

在3D打印制造猛禽3發動機前，需要進行詳細的設計和仿真。常用的軟件包括：

1. CAD設計軟件：
• Siemens NX：功能強大，適合復雜幾何和航空航天級別的設計。
• SolidWorks：適合概念設計和詳細零部件設計。
• CATIA：廣泛用于航空航天領域的復雜曲面和結構設計。
2. 拓?fù)鋬?yōu)化和輕量化設計軟件：
• Altair Inspire：用于拓?fù)鋬?yōu)化，尋找最佳材料分布。
• ANSYS Mechanical/Discovery：進行結構仿真和優化設計。
• nTopology：專注于輕量化結構設計，支持復雜幾何和晶格結構生成。
3. 3D打印專用軟件：
• Materialise Magics：用于支撐結構生成和打印路徑優化。
• Autodesk Netfabb：用于3D打印的準備、修復和優化。

工作站硬件配置要求

由于3D打印設計和仿真通常涉及復雜幾何、拓?fù)鋬?yōu)化、有限元分析（FEA）和流體仿真（CFD），對硬件配置有較高要求：

推薦工作站配置

1. CPU：
• 高性能多核處理器， Intel Xeon W-3300 系列（24核心）或 AMD Ryzen Threadripper 5995WX（64核心）。
• 多核有助于并行計算，尤其是拓?fù)鋬?yōu)化和大規模有限元分析。
2. 內存（RAM）：
• 建議至少 128GB，推薦配置到 256GB 及以上，處理大型CAD和仿真模型需要大量?jī)?nèi)存。
3. 顯卡（GPU）：
• 高性能GPU，建議使用 NVIDIA RTX A6000
• GPU加速可以顯著提升復雜仿真和優化計算的效率。
4. 存儲：
• 使用 高速NVMe SSD，至少2TB以上，以加快模型讀取和寫入速度。
• 對于大規模數據存儲和備份，建議使用高容量HDD（10TB及以上）。
5. 顯示器：
• 配備高分辨率顯示器（如 4K），便于復雜設計的精細查看和操作。

3D打印建模/3D掃描/修復/仿真工作站配置推薦2024v1

http://www.hfss.net/article/9b/2462.html

這種配置可以滿足從復雜的3D設計到仿真、再到制造優化的全流程需求
