Geomagic軟件應用，算法，完美工作站硬件配置推薦
Geomagic是3D Systems 公司推出的一系列三維數字化軟件，核心是 3D掃描數據處理、逆向工程、檢測與設計。
一、GEOmagic 軟件主要應用
GEOmagic軟件套件主要包含幾個核心產品，每個產品側重點不同：
- Geomagic Design X：逆向工程的核心工具。它的主要任務是將三維掃描儀獲取的“點云”或“網格”數據，轉換成基于特征的、可編輯的、參數化的CAD模型（如SOLIDWORKS, Siemens NX, Autodesk Inventor等格式）。
典型應用：產品仿制、工裝夾具設計、文化遺產數字化、汽車/航空航天零部件再造、定制化醫療設備（如假肢）設計。
- Geomagic Control X：三維檢測和質量管理工具。它將零件的掃描數據與原始的CAD設計模型進行比對，自動生成偏差色譜圖、GD&T（幾何尺寸與公差）報告等。
典型應用：生產線上的首件檢測、工裝磨損檢查、模具驗收、裝配件間隙分析。
- Geomagic Wrap：三維掃描數據處理的基礎平臺。負責處理從掃描儀出來的原始數據，進行清理、封裝、修補、簡化等操作，生成“干凈”的多邊形網格模型。
典型應用：為3D打印準備模型、為動畫和VR創建資產、考古文物的三維重建、基礎逆向工程流程的第一步。
GEOmagic完成了從“物理實物”->“三維掃描數據”->“可用的多邊形模型”->“參數化CAD模型”->“質量檢測報告”的全套工作流。
二、核心算法及對硬件的要求
GEOmagic 軟件的性能嚴重依賴于特定的算法，而這些算法對硬件不同部件的要求也各不相同。
|
核心算法/功能 |
算法簡介 |
對硬件的要求 |
推薦配置建議 |
|
1. 點云處理與封裝(Geomagic Wrap) |
泊松磁盤采樣：在點云中均勻采樣，減少數據量同時保留特征。 |
CPU：極高要求。核心頻率和核心數都很重要，頻率對單次計算速度影響大。 |
CPU：Intel i7/i9 或 Xeon W系列，高主頻（≥4.0GHz），多核心（8核以上）。 |
|
2. 網格修補與優化(所有組件) |
網格醫生算法：自動識別并修復網格中的孔洞、非流形幾何、自相交等問題。 |
CPU：高要求。這些是串行和輕度并行任務，高主頻收益更大。 |
與點云處理類似，優先保證CPU單核性能和大內存。 |
|
3. 特征提取與曲面擬合(Geomagic Design X) |
自動曲面片劃分：將網格模型分割成不同的區域，每個區域?qū)?yīng)一個幾何特征（平面、圓柱、自由曲面等）。 |
CPU：極高要求。這是一個極其復雜的數學計算過程，非常依賴CPU的單核性能和浮點運算能力。 |
CPU：絕對優先。選擇當前世代最高主頻的CPU，如Intel i9-14900K或AMD Ryzen 9 7950X。核心數量反而不是首要因素。 |
|
4. 3D對比與檢測(Geomagic Control X) |
最佳擬合對齊（ICP算法）：將掃描數據與CAD模型在空間中進行精確對齊。 |
CPU：高要求。對齊和全局偏差計算是計算密集型的。 |
GPU：優先投資。需要強大的專業顯卡（如NVIDIA RTX A4000/A5000）或頂級游戲卡（RTX 4090），以確保流暢旋轉、縮放大型模型和實時渲染色譜圖。 |
|
5. 實時渲染與交互(所有組件) |
在視口中流暢地顯示、旋轉、縮放大型三維模型。 |
GPU：高要求。這是GPU的核心任務，顯存容量和圖形處理能力直接決定操作的流暢度。 |
GPU：必須配備獨立顯卡，且顯存至關重要。建議8GB顯存起步，處理大型裝配體建議12GB以上。專業卡在穩定性和驅動優化上更有優勢。 |
三、硬件配置總結與建議
根據你的主要工作流程，配置側重點不同：
- 如果你是逆向工程師（主要用Design X和Wrap）：
- CPU：第一優先級。投資你能負擔得起的、最高主頻的CPU。
- 內存：第二優先級。32GB是標配，64GB會讓你在處理超大數據時更從容。
- GPU：中高端即可。如NVIDIA RTX 4060 Ti / RTX A2000 12GB，主要保證流暢顯示和足夠的顯存。
- 存儲：強烈推薦NVMe SSD，能極大縮短軟件啟動和模型加載時間。
- 如果你是質量控制工程師（主要用Control X）：
- GPU：第一優先級。需要強大的GPU來實時渲染高分辨率的3D偏差色譜圖。
- CPU：同樣需要高性能CPU，但不必極端追求最高主頻，多核也有助于處理其他任務。
- 內存：32GB以上，因?yàn)橥瑫r(shí)要處理掃描數據和CAD模型。
- 顯示器：考慮高分辨率（2K/4K）大尺寸顯示器，以便清晰地查看檢測報告和色譜圖細節。
配置參考：
- CPU：Intel Core i9-14900K 或 AMD Ryzen 9 7950X
- GPU：NVIDIA RTX A4000 (16GB) 或 NVIDIA GeForce RTX 4080/4090 (16-24GB)
- 內存：64GB DDR5
- 存儲：1TB NVMe SSD (系統+軟件) + 2TB NVMe SSD (項目數據)
- 操作系統：Windows 11 Pro
專業級顯卡（NVIDIA RTX A系列）在驅動上為這類專業應用做了優化，穩定性和兼容性通常優于同價位的游戲卡，但性價比更低。請根據預算和項目重要性進行權衡。
推薦配置：

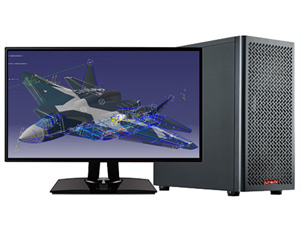

(一)高速3D掃描設計工作站（臺式）配置推薦
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1.1 |
A330 15248-MBB |
Intel 14代高頻處理器（14核，其中6核5.2GHz，8核3.8GHz）/水冷/48GB DDR5/RTX A2000 12GB /2TB NVME /4TB SATA企業級/塔式(850w)/27寸4K圖顯 |
25800 |
超值型 |
|
1.2 |
A330 15564-MBC |
Intel 14代高頻處理器（20核，其中8核5.5GHz，12核3.8GHz）/水冷/64GB DDR5/RTX A4000 16GB/2TB NVME /4TB SATA企業級/塔式(1000w)/27寸42K圖顯 |
35500 |
高速型 |
|
1.3 |
A330 157128-MBB |
Intel 14代高頻處理器（24核，其中8核5.7GHz，16核3.7GHz）/水冷 /128GB DDR4/RTX A5000 24GB/4TB NVME /8TB SATA企業級/塔式(1200w)/32寸-2K圖顯 |
49990 |
極速型 |
（二）高速設計與仿真工作站（便攜式）配置推薦
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
2.1 |
PX330G 15264-MCB |
Intel 14代高頻處理器（14核，其中6核5.2GHz，8核3.8GHz）/水冷/64GB DDR5/RTX A2000 12GB /4TB NVME/17.3寸4K便攜一體式(850w) |
41500 |
超值型 |
|
2.2 |
PX330G 155128-MCC |
Intel 14代高頻處理器（20核，其中8核5.5GHz，12核3.8GHz）/水冷/64GB DDR5/RTX A4000 16GB/4TB NVME/ 17.3寸4K便攜一體式(850w) |
53000 |
高速型 |
|
2.3 |
PX330G 15264-MCB |
Intel 14代高頻處理器（24核，其中8核5.7GHz，16核3.7GHz）/水冷 /128GB DDR4/RTX A5000 24GB/8TB NVME /17.3寸4K便攜一體式(1200w) |
69990 |
極致型 |
