主流NVIDIA Quadro FX工作站顯卡橫向評測
時間：2008-11-27 03:28:00
來源：UltraLAB圖形工作站方案網站
人氣：24232
作者：admin
在進行橫向評測前，我們有必要再次熟悉一下幾名 “參賽選手”。參加橫向評測的顯卡共六片，四片Quadro FX工作站顯卡和兩片GeForce消費娛樂顯卡。其中，專業顯卡包括入門級別的Quadro FX570、中端的Quadro FX1700和高端的Quadro FX 3700、Quadro FX4600，消費娛樂顯卡包括中高端的GeForce 8800GT和主流中端的GeForce 8600GT。六片顯卡的具體參數請參照上文第一篇表1所示。
為了讓參賽選手有一個公正、強大的展示平臺，我們選擇了高端配置的HP XW4600圖形工作站，其配置如表1所示。強大的配置保證了系統不會給圖形測試造成任何瓶頸效應。

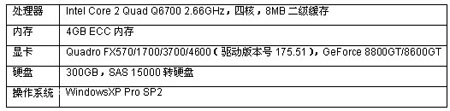

表1 測試平臺配置表
下面，演出開始了。
一、Viewperf 10基準測試
1．測試簡介
在SPEC發布Viewperf 9將近兩年后，2007年5月30日Viewperf 10發布，吸引了全世界圖形工作站用戶的目光。新版本的Viewperf 10考慮到了最近兩年P(guān)C硬件平臺的巨大發展，提供了大量全新的特性。新版本Viewperf終于開始支持64位的操作系統，包括XP和VISTA，并支持矢量線條反鋸齒、像素處理、實時光效等增強圖形效果的硬件特性，而以往這些特性對于重點放在圖形精度上的CAD/CAM應用并不重要。同時，10版本的軟件更新了3ds Max、CATIA、EnSight、Maya、Pro/ENGINEER、SolidWorks、UGS NX 和UGS Teamcenter Visualization Mockup八個部分的模型數據和軟件版本，使其更接近真實應用環境。更重要的是，Viewperf 10開始支持多核心、多線程測試，這對于逐漸盛行的雙核、四核平臺至關重要。雖然仍然基于OpenGL平臺，但是新版本的Viewperf 10相比前一版本，已經改頭換面，不僅考慮到了新的硬件性能，更好慮到了軟件應用的發展和用戶關注點的不同。
2．測試成績

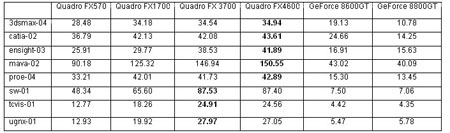

表2 Viewperf 10 測試成績
3．測試說明
Viewperf 10包含了3ds Max、CATIA、EnSight、Maya、Pro/ENGINEER、SolidWorks、UGS NX 和UGS Teamcenter Visualization Mockup八個測試部分，這八個測試部分分別模擬了3ds Max 7、CATIA V5、EnSight、Maya、Pro/ENGINEER 野火2、SolidWorks 2007、UGS NX 4 和UGS Teamcenter的運行環境。
從運行成績上看，Quadro FX4600作為高端的專業顯卡取得了大多數測試項目的勝利，但是它相對于2008年剛剛發布的Quadro FX 3700而言，優勢并不明顯。在EnSight、Maya、SolidWorks、UGS NX 和UGS Teamcenter Visualization Mockup這些強調實時光源和材質渲染的測試中，Quadro FX4600相比中端和入門級的Quadro FX1700、Quadro FX570則大幅度領先，體現出其高端產品的價值。而唯一一片2008年上市的Quadro FX 3700則不負眾望，性能非常搶眼。
相比Quadro FX專業顯卡，GeForce 8800GT和GeForce 8600GT這兩個“陪襯”的成績則遠遠落后，即使與入門級的Quadro FX570相比，也有100%—300%的差距。在SolidWorks、UGS NX 和UGS Teamcenter Visualization Mockup三項測試中，GeForce 8800GT和GeForce 8600GT的分?jǐn)?shù)都沒能超過10分，意味著這兩片顯卡基本無法在SolidWorks和NX軟件中流暢運行較大的模型，嚴重影響效率。此外，這兩個陪襯的CATIA和Pro/ENGINEER成績也不樂觀，在實際軟件環境中恐怕只能用“湊合”來描述其性能。

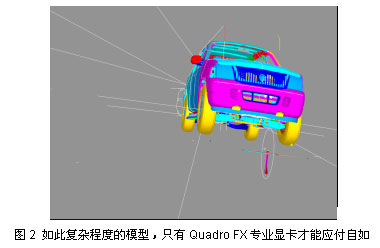

從總成績上看，流暢運行專業的CAD/CAM軟件是無法指望GeForce 8800GT和GeForce 8600GT的。Quadro FX570正如其定位，提供了差強人意的專業圖形效能，在零部件級別的設計中，能很好的完成任務。Quadro FX1700和Quadro FX 3700的專業圖形性能，在大部分CAD/CAM測試中都達到了優秀的水準，相較而言，在強調模型實時效果的測試項目中，Quadro FX 3700領先一籌。Quadro FX4600則是那些預算足夠，但圖形需求極高的用戶的選擇。 #p#page_title#e#
二、Viewperf For Application應用測試
1．測試簡介
為了在測試中最大程度地獲得真實的應用反饋，并檢驗計算機系統的整體效能，SPEC在發布Viewperf 10的同時，還發布了幾款Viewperf For Application程序，配合具體的CAD/CAM和DCC應用程序來衡量系統的整體性能。
Viewperf For Application采用了基準平臺對比的方式來衡量系統性能，每個被測試系統的成績與基準系統的成績進行比對，其比值就是最終的分?jǐn)?shù)。例如，基準系統的圖形測試項目為192分，而被測試系統的分?jǐn)?shù)為342分，則最終分?jǐn)?shù)是342/192，為1.78，證明被測試系統的專業圖形性能是基準系統的1.78倍。新發布的Viewperf For Application采用的基準測試系統的配置是：2.4GHz的至強處理器，Intel 860芯片組，NVIDIA Quadro FX 1000專業顯卡和2GB PC800內存，操作系統同樣是WindowsXP Pro SP2。
這項測試由于必須搭配相應的應用程序，測試包僅僅提供了模擬運行的腳本和模型，因此這項測試直接反映了系統運行該應用程序的總體表現。我們選擇了Solidedge 19、NX 4、Solidworks 2007和Pro/ENGINEER Wildfire 2四項CAD/CAM應用測試。
2．測試成績

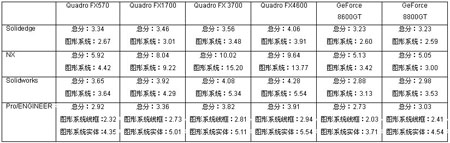

表3 Viewperf For Application測試成績
3．測試說明
從Viewperf For Application的測試成績上看，我們可以選擇Solidedge 19、NX 4、Solidworks 2007和Pro/ENGINEER Wildfire 2的最佳運行平臺。對于Solidedge 19而言，Quadro FX 3700的價格和其圖形性能相比，物超所值。對于NX 4而言，Quadro FX 3700甚至超過了Quadro FX4600，令人吃驚。對于Solidworks而言，Quadro FX 3700同樣憑借不錯的圖形效能，令被測試系統達到了4倍于基準系統的效能。在Pro/ENGINEER平臺上，Quadro FX1700和Quadro FX 3700并沒拉開太大差距，因此要求不太高的用戶，如模具、通用零部件行業的用戶，可以選擇Quadro FX1700。

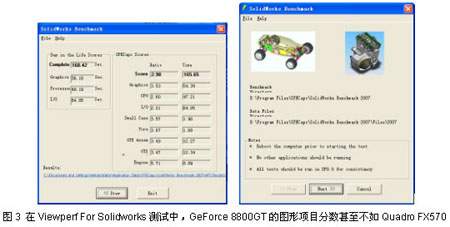

GeForce 8800GT和GeForce 8600GT沾了工作站級別處理器和內存、磁盤系統的光，盡管圖形子系統的分?jǐn)?shù)與專業卡有較大差距，但CPU分?jǐn)?shù)和磁盤、內存I/O分?jǐn)?shù)比較高，因此拉高了整體系統分值。
三、實際應用測試
1．測試簡介
在經過了兩項基準測試之后，我們將開始實際的應用測試。為了給最廣泛的讀者朋友提供參考，我們選擇了市場上幾乎所有主流的二/三維CAD程序，包括西門子公司的NX 5和Solidedge 19、PTC公司的Pro/ENGINEER Wildfire 3、達索系統公司的Solidworks 2007、CATIA V5R17，以及Autodesk公司的Inventor 2008 AutoCAD 2008。此外，我們還在用戶群最廣泛的CAE程序ANSYS 11和基于三維實體的輔助加工程序EdgeCAM 12.5上進行了應用測試。
在選擇軟件時，選取了目前用戶群最多的版本，而不是最新的軟件版本，以便為最廣泛的讀者提供參考。因此，即使Inventor 2009、AutoCAD 2009、Solidedge 20、Solidworks 2008等版本在測試時已經發布，我們?nèi)詻]有將其列入測試范圍。

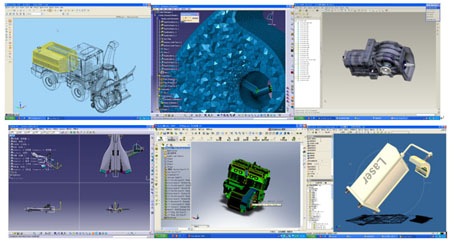

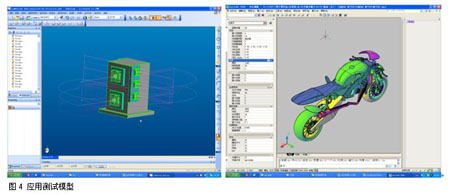

在模型選擇上，我們選擇了生產實際中常用的模型，而沒有一味的追求模型的復雜程度，因為大部分行業的絕大部分工程師在日常工作中主要從事部件或子系統的設計，很少遇到整個飛機系統這樣的超大模型。
在測試過程中，我們將所有軟件的圖形品質提到最高，將各軟件特有的圖形特效打開（如Solidworks的realview特效），以充分發揮顯卡的加速效能，也能比比較各片顯卡之間的差異。

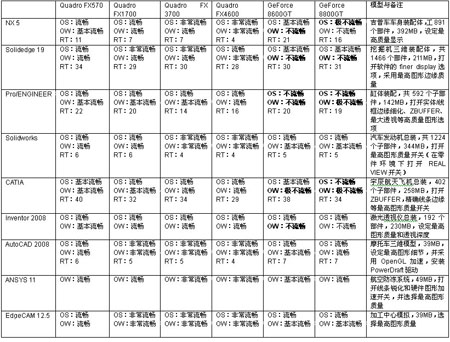

2．測試成績與說明 #p#page_title#e#
（1）各測試共分為三項，第一項是模型線框模式下的PAN/ZOOM/ROTATE操作，代號OW（Operation Wireframe）；第二項測試是實體渲染模式下的PAN/ZOO M/ROTATE操作，代號OS（Operation Shade）；第三項測試是裝配體的高質量渲染時間，代號是RT（Render Time）。ANSYS和EdgeCAM不屬于模型設計軟件，很少進行第三項應用，因此也沒有提供類似的功能。對ANSYS而言，由于涉及網格劃分，因此全部采用線框模式進行操作。對于前兩項測試，我們用：非常流暢、流暢、基本流暢、不流暢和極不流暢五個主觀感受級別來衡量應用體驗。不流暢已經明顯影響操作效率，而極不流暢代表無法忍受的低效率，流暢和非常流暢則均代表了很好的應用操作經驗。而高質量渲染RT主要是指模型操作環境下的渲染，而不是采用額外的渲染插件或渲染器。RT值越低越好。
（2）測試應用說明和選購建議。在測試過程中有些應用的高質量圖形顯示模式可以將專業顯卡的效能挖掘殆盡，而同等高質量模式下，GeForce 8800GT和GeForce 8600GT的模型操作效率非常低下，在絕大部分CAD軟件中都達不到基本的應用需求。而且，當采用GeForce 8800GT和GeForce 8600GT時，EdgeCAM 12.5連續幾次自動退出，而在專業顯卡上從未出現這一問題。這里提醒EdgeCAM用戶注意。
NX5對圖形系統的要求很高，而且高質量顯示模式下對顯存數量也有很高的要求，根據測試結果我們建議NX用戶選擇Quadro FX 3700和Quadro FX4600級別的專業顯卡。

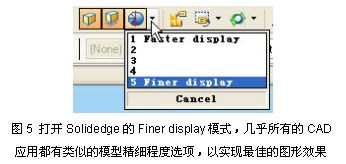

Solidedge在升級到19版本后，代碼進行了優化，進行大裝配操作時對系統的要求明顯降低了，但是用戶如果希望在Finer display模式下實時地觀看高質量模型，顯卡最好不低于Quadro FX1700。
Pro/ENGINEER是個非常特殊的CAD應用程序，當圖形質量設定到最低，取消透視、ZBUFFER和邊緣細化等特效后，Quadro FX570和Quadro FX1700能很流暢地運行模型，但當打開這些高質量的開關后，只有Quadro FX4600才能完全應付，即使Quadro FX 3700也有些遲滯。因此，要求高的用戶必須選擇較為強大的高端專業顯卡。
從測試來看，Solidworks可謂是對圖形硬件需求最低的三維設計軟件了，即使圖形質量提到最高，入門級的Quadro FX570也能游刃有余。而且，GeForce 8800GT和GeForce 8600GT居然也能勉強應付。
CATIA和Pro/ENGINEER一樣是硬件殺手，作為面向航空航天工業的大型三維CAD/CAM系統，如果沒有強大的專業圖形顯卡，是無法完美發揮它的所有功能的。建議CATIA的用戶選擇Quadro FX4600顯卡，對于使用CATIA進行復雜造型或曲面設計的用戶，甚至更高端的Quadro FX5600（它有1.5GB顯存）也是必要的。
幾乎所有的Inventor 2008用戶都抱怨它對圖形和內存系統的要求高，但幾乎所有的用戶都認同Inventor的實時三維模型顯示效果最好。作為一款中端主流三維設計軟件，在進行大模型的高質量設計時，用戶最好選擇高端的Quadro FX 3700或Quadro FX4600，否則無法享受它帶來的完美視覺效果。Inventor與其他CAD軟件不同，它可以選擇采用OpenGL或DirectX兩種加速接口，我們選擇了前者。在OpenGL接口下，GeForce 8800GT和GeForce 8600GT均出現了模型“破面”的問題。作為Inventor 2008的雙生子，AutoCAD 2008在傳統的二維功能基礎上加入了大量三維操作指令，但是，它對三維圖形加速系統的需求仍然是最低的，一片Quadro FX570絕對能滿足用戶的所有要求。此外，在AutoCAD 2008下可以使用NVIDIA提供的PowerDraft專用驅動，以提供額外的圖形加速效果。而采用GeForce 8800GT和GeForce 8600GT運行AutoCAD 2008會明顯降低矢量圖的顯示質量以及復雜三維圖的實時重繪效率，而且也不能使用PowerDraft驅動。 #p#page_title#e#
ANSYS和EdgeCAM對圖形系統的要求都不高，但兩者均對CPU和內存有較高的要求，特別是ANSYS。在ANSYS下顯示網格模型對顯卡是有要求的，這一要求隨著模型規模的增大而提高，有條件的用戶可以配置Quadro FX1700或Quadro FX 3700來獲得最佳的運行效能。
（3）GeForce 8800GT和GeForce 8600GT
不可否認GeForce 8800GT和GeForce 8600GT是兩片性能不錯的消費娛樂顯卡（讀者可以參考游戲硬件雜志的評測），它們能令用戶享受《魔獸世界》、《雷神之錘》、《榮譽勛章》等三維大作所帶來的強烈刺激，但是在NX 5、Solidedge 19和Pro/ENGINEER Wildfire 3這些專業圖形應用中，GeForce 8800GT和GeForce 8600GT則捉襟見肘，窮于應付，甚至無法與入門級的專業卡Quadro FX570相比。
一句話，GeForce屬于游戲娛樂，而Quadro FX才屬于專業圖形。
寫在后面
在2008年內，幾乎所有的CAD/CAM軟件都進行了版本升級，很多CAD/CAM軟件的新版本更注重模型的實時顯示效果，并將加強了場景、燈光和材質等渲染功能，目的是方便工業造型設計用戶。例如，Solidworks 2008開始具備的INSTAND 3D技術，其模型顯示效果完全可以用美輪美奐來形容，只要燈光、材質設定得當，Solidworks 2008甚至不輸于一些專業的渲染引擎。更關鍵的是，這些具有真實感的模型完全保證了實時渲染，大幅度提高了工作效率。高質量的實時渲染離不開Quadro FX專業顯卡，只有Quadro FX的統一渲染構架以及動態顯存管理才能完全展現出INSTAND 3D這類特校的魅力。功能設計和工業造型設計相互融合是一種潮流，因此CAD和CAID軟件也將相互借鑒，甚至相互融合，因此未來1-2年內涌現的CAD或CAID軟件需要更為強大的Quadro FX專業顯卡。而且，當下大屏幕LCD顯示器越來越便宜，專業圖形用戶同時使用2-4個大屏幕顯示器并不罕見，Quadro FX的SLI技術為多屏幕提供了最佳的硬件平臺。
工欲善其事、必先利其器，Quadro FX工作站顯卡的價值只有在具體的專業圖形應用中才能體現，通過上述一系列的測試，我們強烈建議：CAD/CAM圖形用戶要針對自身的圖形應用，正確選擇顯卡產品。而且，根據工作站產品的壽命周期比較長的特點，基于未來1—2年的需求進行前瞻性的選擇，避免軟件升級后，現有圖形系統難以滿足運行要求。
