FB-DIMM和DDR2內存功耗對比




測試平臺

　　同《短兵相接 皓龍至強新雙核全面對比 --AMD Opteron2000 Intel Xeon5100對比評測之性能篇》一文中所使用的平臺一樣，我們繼續從功耗方面進行對比。這兩個平臺都配置了兩顆處理器、4條以上的內存、可熱插拔的硬盤，可以幫助我們有效的對于處理器、內存和磁盤的功耗進行測定和對比。

　　我們在測試平臺上安裝了Windows Server 2003操作系統，將電源使用方案設定為“一直開著”，然后測量進入系統5-10分鐘內的系統總體功耗，記錄為“無負載狀態”功耗。我們運行SPEC CPU200 int使得處理器達到滿載，然后測量系統的共功耗，記錄為“滿載狀態”功耗。

　　我們的Intel Xeon 5120平臺只有4條1GB FBD DDR2 533MHz內存，我們將其配置為雙通道模式。由于FBD內存子系統為串行結構，因此理論上越靠近內存控制器的內存越繁忙，遠離內存控制器的內存相對“清閑”一些。我們的測試結果顯示的是功耗相對較低的FBD通道末端的內存的功耗。

　　AMD Opteron 2210平臺提供了8條容量為1GB的DDR2 533MHz內存，我們將它們分別安裝在了對應于兩顆處理器的內存插槽上，因此也可以說其工作在“4通道模式”上。DDR2內存依然采用了并行的方式，并不存在FBD內存的“遠或近”的問題。

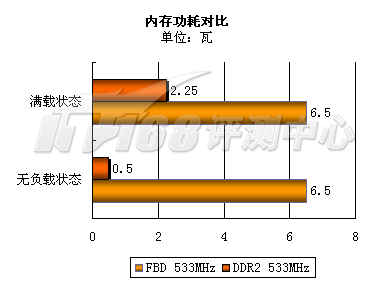

　　從測試結果來看，F(xiàn)BD內存的功耗和其工作狀態幾乎無關（或者說對于已經運行的操作系統而言，F(xiàn)BD內存始終處于較為繁忙的工作狀態上），每條1GB FBD 533MHz內存的功耗為6.5瓦左右。而DDR2內存的功耗同其工作狀態有關，“無負載狀態”下功耗只有0.5瓦左右，“滿負載”狀態下功耗則達到了2.25瓦。

　　在“無負載狀態”下（實際上是低負載狀態），F(xiàn)BD內存的功耗是普通DDR2內存的13倍，而“滿負載狀態”下，F(xiàn)BD內存的功耗是普通的DDR2內存的2.9倍！

　　單從內存結構上看，F(xiàn)BD內存和DDR2內存均采用了DDR2內存芯片，不同的是FBD內存上增加了AMB芯片，基本上可以認為FBD增加的功耗都是來源于這顆芯片。

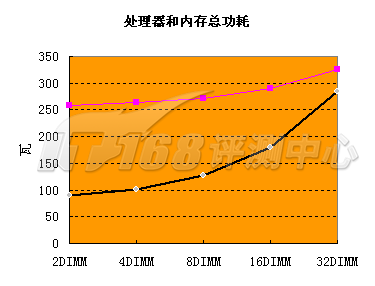

　　我們利用滿載狀態下的處理器功耗和不同數量的內存的功耗得出了如上圖所示的曲線。如果系統中僅僅配置2-4條內存的話，那么Intel Xeon平臺的內存總功耗會達到13-26瓦，AMD Opteron平臺的內存總功耗則只有4.5-9瓦，好在Intel Xeon 5120處理器在功耗上領先對手很多，即便是系統中配置了32條內存，其總體功耗上依然占據優勢。 #p#page_title#e#

　　在雙路配置的服務器中，2-4GB內存容量是比較主流的配置，就目前的硬件條件來看，不會出現超過16DIMM的情況。比如，Intel 5000P MCH支持36bit尋址能力，總共可支持64GB物理內存。MCH支持4個FB-DIMM內存通道，每個通道最高支持4個雙bank FB-DIMM DDR DIMM。因此在非鏡像模式下，MCH最高可支持16 DIMM或者最大64GB物理內存，在鏡像模式下最大可以支持32GB物理內存。因此，在整體功耗上，Intel平臺還是能至少占據三成的領先優勢。

　　我們使用UNI-T UT71E智能數字萬用表對于被測服務器系統的整體功耗進行了監測，利用隨機附帶的接口程序，我們可以記錄被測服務器任意時間段內的功率變化。
