航空航天圖形工作站經典應用-圖形設計篇2014
時間：2014-05-09 11:23:00
來源：UltraLAB圖形工作站方案網站
人氣：17540
作者：admin
航空航天系統是一個典型的集“高大上”精尖技術于一體的龐大、復雜的行業，相關未來的產品，涉及到總體設計、氣動、結構、強度、振動、液壓、燃油、環控、救生、電子、電氣、儀表、雷達、材料、可靠性研究和信息處理等眾多專業技術范疇，西安太陽機電工程有限公司專注于圖形工作站應用，從航空航天業的眾多應用中去粗取精進行歸納分類，結合當今最先進圖形工作站計算架構，給出各個主流應用軟件所需要的最佳圖形工作站硬件配置方案，下面是本方案主要內容：
(一) 三維圖形設計(CAD)工作站應用
1.1 CAD/CAM設計工作站硬件配置方案
1.2 虛擬裝配與可視化工作站硬件配置方案
1.3 逆向工程工作站硬件配置方案
(二) CAE仿真模擬計算應用
2.1結構仿真模擬工作站硬件配置推薦
2.2空氣動力仿真模擬計算硬件配置推薦
2.3 風洞模擬超級圖形工作站/分布式集群多用配置推薦
(三) 電子系統設計與仿真計算(EDA)工作站應用
3.1電子系統設計工作站硬件配置推薦
3.2電磁場仿真模擬工作站硬件配置推薦
(四) 實時視景仿真/可視化應用
4.1實時主控工作站硬件配置推薦
4.2儀表實時顯示計算機配置方案
4.3 視景仿真硬件配置方案
（1）基于工作站配置方案
（2）基于分布式圖形服務器超高分辨率可視化方案
(五) 圖像處理應用
5.1 基于CPU計算架構的工作站配置方案
5.2 基于CPU+GPU計算架構的工作站配置方案
本文主要介紹---圖形設計硬件配置篇
一.航空航天三維設計工作站應用解決方案
航空航天圖形設計方面應用主要涉及：三維模型CAD、虛擬裝配或可視化、逆向工程應用，下面主要針對三個典型應用給出最新高端的圖形工作站配置規格

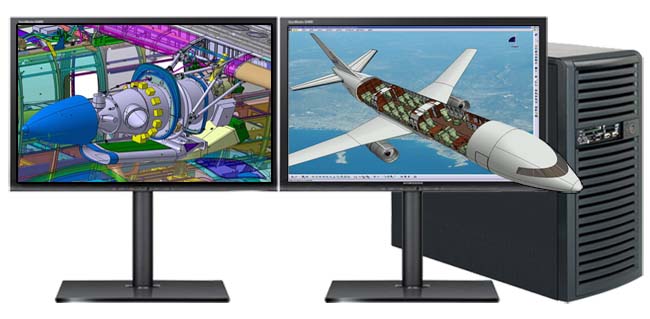

1.1 高精度三維CAD工作站硬件配置方案
這類應用主要涉及產品風格和外型設計、機械設計、設備與系統工程、管理數字樣機、機械加工、分析等方面；
典型使用軟件：CATIA V5/V6、Siments UG、PTC Creo等三維CAD軟件；AAA、Piano、導彈總體設計軟件等；
操作系統：Window 7/8，linux 64位;
設計模型特點：配件數量龐大，三維模型復雜；
對硬件配置要求：極高頻率的CPU處理器、內存高帶寬、硬盤高IOPS、超高端圖形處理與加速。
參考配置：
|
類別
|
三維CAD高速型
|
三維CAD極速型
|
|
產品型號
|
XASUN V330 14216-S25T1AD
|
XASUN V330 14232-S12PAE
|
|
CPU
|
Intel Haswell i7
|
Intel Haswell i7
|
|
(4核4.2GHz)
|
(4核4.2GHz)
|
|
|
內存
|
16GB DDR3-2400
|
32GB DDR3-2400
|
|
顯卡
|
Quadro K5000
|
Quadro K6000
|
|
系統盤
|
2*512GB SSD企業級
|
256GB SSD企業級
|
|
數據盤
|
1TB SATA企業級
|
800GB PCIE-SSD企業級閃電盤
|
|
平臺
|
XASUN S126PT01P9S
|
XASUN S126PT01P9S
|
|
電源
|
900w
|
900w
|
|
顯示器
|
雙27”圖顯
|
雙32”圖顯
|
|
技術規格
|
||
|
CPU
|
1344億次/秒
|
1344億次/秒
|
|
內存帶寬
|
37.5GB/s
|
37.5GB/s
|
|
顯卡
|
|
|
|
像素填充率
|
22.59GTs
|
43.2GTs
|
|
顯存帶寬
|
172.8GB/s
|
288GB/s
|
|
流處理器
|
1536個
|
2880個
|
|
系統盤讀
|
550MB/s
|
550MB/s
|
|
數據盤寫
|
500MB/s
|
3.5GB/s
|
|
顯示器
|
|
|
|
分辨率
|
雙2560*1440
|
雙3840*2160
|
|
色彩
|
16.7M
|
10億
|
|
亮度
|
300cd/m2
|
300cd/m2
|
|
響應時間
|
6ms
|
6ms
|
|
報價
|
¥69,999元
|
¥198,000元
|

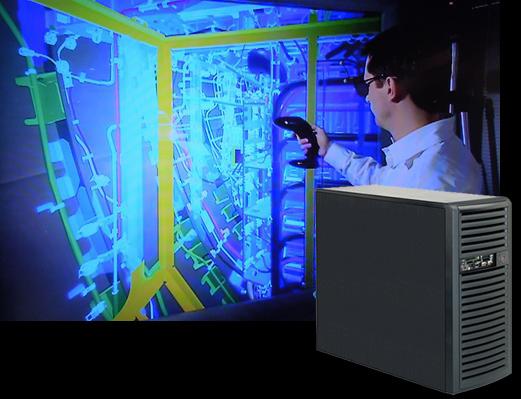

1.2 大型虛擬裝配、可視化圖形工作站硬件配置方案
航空航天制造中，產品裝配占用了超過40%以上的生產費用，是作為一種耗資巨大、變量參數多、系統復雜的工程，保證其安全、可靠是設備研發設計時必須考慮的因素，虛擬裝配/三維模型可視化技術如今已廣泛應用到航空航天；
典型使用軟件：Siments UG、PTC Creo、3D VIA等;
主要操作系統：Window 7/8，linux 64位
設計模型特點：模型結構復雜，圖形實時渲染量大
對硬件配置要求：實時流暢生成三維模型和場景，對CPU處理器頻率要求高、對圖形生成具有極高處理能力，內存帶寬高、硬盤IOPS、圖卡處理速度、支持3D立體顯示。
參考配置：
|
類別
|
虛擬裝配高速型
|
虛擬裝配極速型
|
|
產品型號
|
XASUN V330 14216-S25T1AD
|
XASUN V330 14232-S12PAE
|
|
CPU
|
Intel Haswell i7
|
Intel Haswell i7
|
|
(4核4.2GHz)
|
(4核4.2GHz)
|
|
|
內存
|
16GB DDR3-2400
|
32GB DDR3-2400
|
|
顯卡
|
ATI Firepro W9000
|
ATI Firepro W9100
|
|
系統盤
|
2*512GB SSD企業級
|
256GB SSD企業級
|
|
數據盤
|
1TB SATA企業級
|
1TB PCIE-SSD企業級閃電盤
|
|
平臺
|
XASUN S126PT01P9S
|
XASUN S126PT01P9S
|
|
電源
|
900w
|
900w
|
|
顯示器
|
|
|
|
技術規格
|
||
|
CPU
|
1344億次/秒
|
1344億次/秒
|
|
內存帶寬
|
37.5GB/s
|
37.5GB/s
|
|
顯卡
|
|
|
|
像素填充率
|
31.2GTs
|
59.52GTs
|
|
顯存帶寬
|
264GB/s
|
320GB/s
|
|
流處理器
|
2048個
|
2816個
|
|
系統盤讀
|
550MB/s
|
550MB/s
|
|
數據盤寫
|
500MB/s
|
3.5GB/s
|
|
顯示器
|
|
|
|
分辨率
|
|
|
|
色彩
|
|
|
|
亮度
|
|
|
|
響應時間
|
|
|
|
報價
|
¥77,770元
|
¥108,000元
|

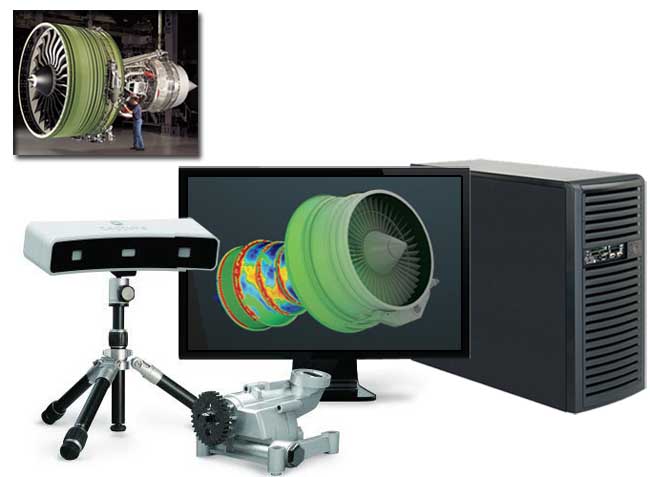

1.3 逆向工程圖形工作站硬件配置方案
逆向工程是對現有的產品實物用激光掃描和點采集手段，獲取產品的三維數據和空間幾何形狀，把獲取的數據通過計算機專業設計軟件設計成圖紙，用于生產制造的過程；
典型使用軟件：Geomagic Studio、ImageWare、CopyCAD、RapidForm等；
主要操作系統：Window 7/8，linux 64位
被處理模型特點：被掃描的模型數據量龐大、精度高；
對硬件配置要求：極高頻率的CPU處理器、內存帶寬、硬盤IOPS、圖卡處理速度，保證三維激光掃描儀對模型重建過程中大數據量處理過程中，數據讀取、數據處理及三維顯示等方面強勁響應速度
參考配置：
|
類別
|
逆向工程高速型
|
逆向工程極速型
|
|
產品型號
|
XASUN V330 14216-S25T1AD
|
XASUN V330 14232-S12PAE
|
|
CPU
|
Intel Haswell i7
|
Intel Haswell i7
|
|
(4核4.2GHz)
|
(4核4.2GHz)
|
|
|
內存
|
16GB DDR3-2400
|
32GB DDR3-2400
|
|
顯卡
|
Quadro K5000
|
Quadro K6000
|
|
系統盤
|
2*512GB SSD企業級
|
256GB SSD企業級
|
|
數據盤
|
1TB SATA企業級
|
400GB PCIE-SSD企業級閃電盤
|
|
平臺
|
XASUN S126PT01P9S
|
XASUN S126PT01P9S
|
|
電源
|
900w
|
900w
|
|
顯示器
|
27”圖顯
|
27”圖顯
|
|
技術規格
|
||
|
CPU
|
1344億次/秒
|
1344億次/秒
|
|
內存帶寬
|
37.5GB/s
|
37.5GB/s
|
|
顯卡
|
|
|
|
像素填充率
|
22.59GTs
|
43.2GTs
|
|
顯存帶寬
|
172.8GB/s
|
288GB/s
|
|
流處理器
|
1536個
|
2880個
|
|
系統盤讀
|
550MB/s
|
550MB/s
|
|
數據盤寫
|
500MB/s
|
3.5GB/s
|
|
顯示器
|
|
|
|
分辨率
|
2560*1440
|
2560*1440
|
|
色彩
|
16.7M
|
10億
|
|
亮度
|
300cd/m2
|
300cd/m2
|
|
響應時間
|
6ms
|
6ms
|
|
報價
|
¥61,000元
|
¥99,990元
|
UltraLAB V330、V460、V570系列圖形工作站，該機型擁有最先進、極限頻率的處理器與超高端圖形處理、圖形加速技術、超高速讀寫技術、立體顯示等技術于一體, 提供前所未有的工作站硬件性能；滿足復雜、超大規模數據的航空航天三維模型設計、建模、三維高精度立體圖形可視化/虛擬裝配、三維測量與逆向工程等精準應用，總之，UltraLAB V系列工作站是當之無愧的圖形處理速度之王。
