半導體企業EDA仿真平臺組成和計算分析，及計算設備配置推薦
半導體企業的EDA（Electronic Design Automation）仿真平臺，是集成電路（IC）設計和芯片設計流程的核心組成部分。它涵蓋從設計前期的架構建模、功能驗證，到后期的物理實現、時序/功耗仿真和制造準備等各階段。

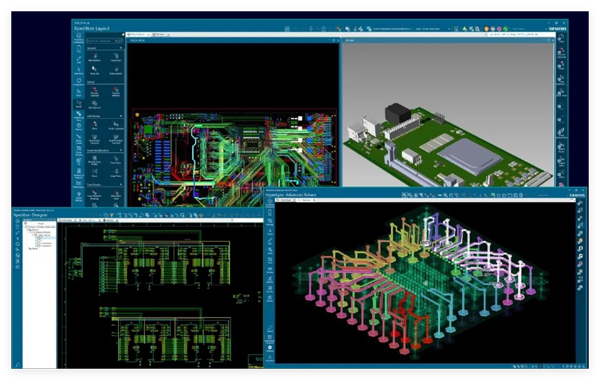

一、EDA仿真平臺主要組成模塊
|
No |
模塊 |
主要任務 |
典型軟件 |
使用階段 |
|
1 |
架構與系統建模 |
高層次抽象、算法驗證 |
Synopsys Platform Architect, MATLAB/Simulink, SystemC |
早期系統級設計 |
|
2 |
功能仿真(RTL模擬) |
驗證功能正確性 |
Synopsys VCS, Cadence Xcelium, Mentor Questa |
RTL設計階段 |
|
3 |
形式驗證 |
無需激勵驗證，檢查設計等價性/屬性 |
JasperGold (Cadence), VC Formal (Synopsys) |
RTL階段 |
|
4 |
邏輯綜合 |
RTL → 門級電路 |
Synopsys Design Compiler, Cadence Genus |
綜合階段 |
|
5 |
時序仿真（STA） |
靜態時序驗證 |
Synopsys PrimeTime, Cadence Tempus |
綜合后/布局后 |
|
6 |
功耗仿真 |
動態/靜態功耗分析 |
PrimePower, PowerArtist, Voltus |
綜合后、布局后 |
|
7 |
仿真驅動的布局布線(Place&Route) |
實現后端物理結構 |
Synopsys IC Compiler II, Innovus |
后端實現 |
|
8 |
電磁/信號完整性仿真 |
IR drop, Crosstalk, EMI/EMC分析 |
RedHawk (Ansys), Voltus, Totem |
后端驗證 |
|
9 |
可靠性仿真（DFM） |
工藝可制造性、電遷移、熱分析 |
Calibre (Mentor), Pegasus |
簽核前 |
|
10 |
功能/時序仿真 （門級） |
Gate-level仿真驗證功能/時序 |
VCS、Xcelium、Questa（支持GLS） |
Tape-out 前 |
二、各模塊的計算特點與核心算法
|
模塊 |
核心算法 |
計算特點 |
|
架構建模 |
SystemC仿真、行為建模 |
單線程為主、輕計算 |
|
功能仿真 |
事件驅動仿真、編譯仿真（編譯+模擬） |
大規模波形數據、需要高IO帶寬、高頻編譯+仿真輪轉 |
|
形式驗證 |
SAT/SMT求解、符號執行 |
內存密集、對多核支持有限（部分并行） |
|
邏輯綜合 |
柵級映射、優化、邏輯等價 |
多核并行性一般，主要依賴單核性能 |
|
STA |
時序傳播、路徑分析、主路徑查找 |
多線程支持中等，內存占用高 |
|
功耗分析 |
動態切換率計算、功耗建模、矢量傳播 |
大量VCD/FSDB文件處理、高IO、高內存 |
|
布局布線 |
遍歷+啟發式+SAT約束優化 |
并行支持好（尤其是IC Compiler II） |
|
電磁/熱仿真 |
FDTD/FEM/矩量法、電流網絡求解 |
可GPU加速（Redhawk SC）、內存消耗大 |
|
版圖DRC/LVS |
幾何布爾操作、圖匹配 |
Calibre/PEGASUS支持并行/分布式計算 |
|
門級仿真 |
時序精確仿真、事件驅動調度 |
IO壓力高、大波形文件、高并發仿真 |
三、硬件配置推薦（按仿真任務類型）
1. 功能仿真 & 邏輯綜合
CPU：Intel Xeon Gold/Platinum or AMD EPYC（頻率高優先）
核心數：8~32核（RTL仿真多次并行運行）
內存：64~256 GB（視模塊復雜度）
存儲：高IOPS NVMe SSD（VCS/Xcelium生成大量中間文件）
網絡：10GbE 或 Infiniband（用于遠程License和文件訪問）
2. 時序/功耗/門級仿真（GLS）
CPU：高主頻多核（如Xeon Gold 6444Y，4.1 GHz+）
內存：128GB 以上（PrimeTime 或 PowerArtist）
存儲：NVMe + RAID（頻繁訪問FSDB/VCD波形）
建議：使用局部高速緩存磁盤（如RAM Disk臨時波形）
3. 后端布局布線 & EM仿真
CPU：多核心大緩存（IC Compiler II 支持 64 核+）
內存：256GB ~ 512GB（版圖大時要大內存）
GPU（可選）：Redhawk SC 可選 NVIDIA A100/RTX 6000 加速
4. DRC/LVS（Calibre / Pegasus）
- 分布式集群推薦：
每節點：16核、256GB 內存
分布式文件系統：NFS/Lustre/GPFS
并行調度：LSF、SLURM 或?qū)Ｓ?span>EDA調度器
· 存儲：高速并發存儲（企業級NVMe RAID、Lustre/NFS共享盤）
- Calibre DRC 強烈依賴多核心與高并發IO性能
整體EDA仿真服務器/集群建議
|
類型 |
推薦配置 |
|
單機開發工作站 |
16~32核CPU、128GB RAM、2TB NVMe SSD、RTX A6000 （支持GUI仿真可視化） |
|
仿真專用服務器節點 |
32核、512GB RAM、4TB+ SSD + 高速網絡 |
|
并行仿真集群 |
4~32節點、共用NFS/Lustre分布式存儲、集群調度器LSF或SLURM |
EDA平臺支持的并行方式總結
|
軟件 |
并行方式 |
加速支持 |
|
Synopsys VCS |
多波形并行、VCS-MX分布式仿真 |
CPU集群并行 |
|
Cadence Xcelium |
多線程仿真、多DUT并行仿真 |
多核CPU |
|
PrimeTime |
多路徑并行時序分析 |
支持多核但效率有限 |
|
Calibre |
分布式規則分區 |
LSF/SLURM 并行計算 |
|
Redhawk-SC |
支持GPU加速、分布式電源網絡分析 |
NVIDIA GPU |
|
PowerArtist |
多線程并行波形處理 |
多核CPU |
史上最強大的--EDA/IC芯片/集成電路設計計算服務器存儲集群配置方案
http://www.jiu-hong.com/article/112/2799.html
如果你正在建設或升級EDA仿真平臺，我可以根據你們企業設計規模（芯片類型/門數/節點數）進一步推薦采購級配置方案、預算評估表、網絡與存儲架構建議，也可提供國產替代工具鏈（如華大九天、芯華章）的對應配置建議。
