圖形工作站評測方法
1、基準測試
基準測試主要采用以下軟件：
1) 3DMark2005
2) 3DMark2006
3) SPECviewperf8.1
4) SPECviewperf10.0
5) Sisoftware Sandra 2005
6) SiSoftware Sandra 2007 sp2
之所以采用如此多的評測軟件，目的是為了減少因某個軟件對硬件的偏好而帶來的影響。
2、三維CAD測試
測試選用了市場主流的三種三維CAD軟件，分別為PTC公司的PRO/E、UGS公司UG NX和AUTODESK公司的INVENTOR，其中PRO/E、UG NX在中國三維CAD市場的市場占有率居于前兩名（出自《2005年制造業信息化年度報告》），AUTODESK公司的二維CAD軟件在中國市場占絕對優勢，對中國CAD市場的影響較大，其三維CAD以技術發展迅速著稱。
在版本選擇上，PRO/E和UG NX均采用目前應用的主流版本，分別為PRO/E Wildfire 2.0（野火二）版和UG NX 3.0版，而INVENTOR則采用INVENTOR 11.0版。選定PRO/E Wildfire 2.0為主要測試對象，其它兩種為參考測試對象。
為了使測試的計時更精確，本次測試使用了鼠標模擬工具“按鍵精靈”（軟件介紹請參見：http://www.vrbrothers.com/cn/qmacro/），利用該軟件能夠用編制腳本的方法模擬鼠標操作并記錄時間。為保證測試的公正性，本次測試采用的“按鍵精靈”為5.60版。評測指標主要采用評測項目記錄的時間長短，具體參見本報告。
本次選用的模型如下：
模型1：零部件總數為830個，文件數量495，模型大小269M，模型最初格式PRO/E；
模型2：模型規模為零部件總數504，文件數143，模型文件大小18M，模型最初格式INVENTOR；
模型3：模型規模為零部件總數768，文件數296，模型文件大小38.1M，模型最初格式INVENTOR。模型的規?？纱砥髽I(yè)三維CAD日常應用。
3、計算機輔助分析CAE專題測試
本次測試選用兩種市場主流的CAE軟件，ANSYS公司的FLUENT（FLUENT去年剛被ANSYS收購），F(xiàn)LUENT在CFD領域市場占有率居于首位（出自《2005年制造業信息化年度報告》），評測選用FLUENT 6.2.16版。
CAE專題評測采用CAE的分析記錄的開始和結束的時間作為評測記錄，因此沒有必要象三維CAD測試那樣編輯腳本，直接采用相同的模型，相同的設置即可。評測指標主要采用評測項目記錄的時間長短，具體參見本報告。

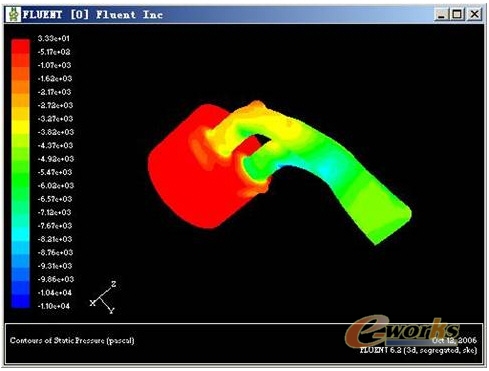

本次評測采用相同的零件模型，通過不同的網格劃分密度達到不同的單元規模來考察工作站的整體性能?；镜牧慵Ｐ徒Y(jié)算結果如下圖所示：
