Comsol Multiphysics算法特點分析與高速計算設備（單機、集群）硬件配置選型

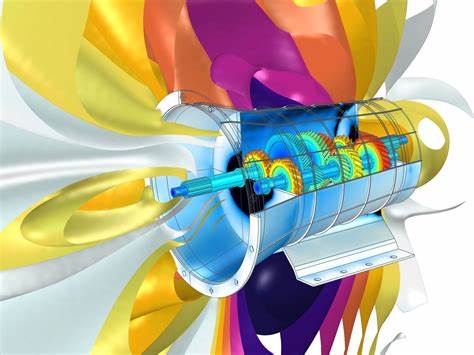

COMSOL Multiphysics是一款高性能的多物理場仿真軟件，廣泛應用于科學研究、工程設計和產品開發等領域，它能夠模擬和解決涉及多個物理現象相互作用的復雜問題。

(一)多物理場耦合仿真計算主要環節：

1. 前處理（Preprocessing）

• 特點：在這個階段，用戶定義問題的幾何形狀、材料屬性、邊界條件、初始條件以及物理場的設置。前處理是計算模擬的基礎，確保模型正確反映了物理現象。
• 計算特點：雖然這一步驟并不涉及到大量的數值計算，但它需要用戶有深入的物理理解和工程知識，以確保模型的準確性和合理性。

2. 網格生成（Meshing）

• 特點：為了數值求解偏微分方程，必須將連續的幾何體離散化成有限數量的單元，即生成網格。網格質量直接影響到計算結果的準確性和計算效率。
• 計算特點：網格生成涉及到算法選擇（如自由網格、映射網格、邊界層網格等），并且可能需要考慮局部細化以捕捉細節。高質量的網格可以減少計算誤差，但也會增加計算資源的需求。

3. 求解（Solving）

• 特點：在這個階段，COMSOL Multiphysics使用數值方法（如有限元法）求解所設定的物理方程。求解器的選擇（直接或迭代）取決于問題的性質和規模。
• 計算特點：直接求解器適用于小型到中型問題，迭代求解器更適合大型模型。計算時間、內存消耗和收斂性是求解過程的關鍵考量因素。

4. 后處理（Postprocessing）

• 特點：計算完成后，后處理階段用于可視化和分析計算結果，幫助理解物理現象和驗證模型的有效性。
• 計算特點：雖然后處理階段本身不涉及大量的計算，但它可能需要處理大量數據以生成圖形、動畫或統計分析，這可能對存儲和讀取速度有一定要求。

5. 驗證與確認（Validation and Verification）

• 特點：這個環節可能沒有明確的計算步驟，但它是一個重要的過程，用于確保模型和計算結果的可靠性和準確性。
• 計算特點：這可能包括與實驗數據對比、理論預測比較或使用不同的網格密度和求解器設置重復計算以評估模型的穩健性。

6. 優化與參數研究（Optimization and Parametric Studies）

• 特點：在某些情況下，用戶可能希望優化模型的某個方面或研究參數的變化對結果的影響。
• 計算特點：這通常涉及多次運行模型，可能需要使用設計空間探索工具或優化算法，這會大大增加總體計算時間和資源需求。

整個計算流程從模型構建開始，經過網格劃分、求解、結果分析，到最后的驗證和可能的優化，每個環節都需要精心設計和執行，以確保最終結果的準確性和有效性。

（二）COMSOL主要應用及算法、求解器

COMSOL Multiphysics 提供多種求解器，它們針對不同類型的數學問題進行了優化，包括線性系統、非線性系統、瞬態分析和多物理場耦合問題。以下是一些主要的求解器類型及其計算特點：

直接求解器

• UMFPACK  適用于一般非對稱矩陣，魯棒性和效率較高，但內存占用大。
• SPOOLES 利用對稱矩陣特性，相比UMFPACK更有效使用內存，但計算速度略慢。
• PARDISO 利用對稱矩陣特性，支持共享式并行計算，計算效率高，使用內存較少，不需選主元節省內存，但可能導致精度下降。
• MUMPS  大規模并行直接求解器，適用于大規模問題，支持分布式和共享內存架構。

迭代求解器

• GMRES (Generalized Minimal Residual) 通用迭代求解器，適用于非對稱線性系統，需要預處理器以提高效率。
• BiCGSTAB (Biconjugate Gradient Stabilized) 適用于非對稱線性系統，通常用于流體力學問題。
• PCG (Preconditioned Conjugate Gradient) 適用于對稱正定矩陣，如彈性力學問題。
• MINRES (Minimum Residual) 適用于對稱矩陣，即使矩陣不是正定的。

預處理器

• ILU (Incomplete LU Decomposition) 不完全LU分解，可作為迭代求解器的預處理器，加速收斂。
• AMG (Algebraic Multigrid) 代數多重網格方法，用于加速迭代求解器的收斂速度，特別適用于大規模問題。

其他求解器

• 特征值求解器  用于求解特征值問題，如模式分析。
• 域分解求解器 將問題分解為多個子域，在子域上分別求解，然后迭代耦合，適用于并行計算。

算法特點簡述：

• 直接求解器（如UMFPACK, PARDISO）：提供精確解，適合小至中等規模問題，內存消耗大，但計算效率高，適用于非對稱或特定對稱問題，計算時間相對短，但內存需求大，適用于小型到中型模型或線性問題。
• 迭代求解器（如GMRES, FGMRES, CG）：適用于大規模問題，內存占用相對較小，但可能需要更多迭代次數才能收斂，通常需要預處理器（如AMG, ILU, Jacobi, SOR）來加速收斂。計算時間可能較長，適用于大型模型或非線性問題，尤其是當配合有效的預處理器時
• 并行求解器：如PARDISO和MUMPS的并行版本，可以利用多核處理器或集群資源，顯著加快計算速度，適合大規模模型。
• 特征值求解器：用于求解系統的固有頻率或模態形狀，適用于振動、穩定性分析等。
• 參數化求解器：允許用戶按一系列參數值自動運行仿真，適合設計優化和靈敏度分析。
• 分離式求解器（Stationary/Time dependent segregated）：適用于弱耦合或多物理場問題，通過依次求解各個物理場，然后迭代耦合直至收斂，降低了內存需求。

每種求解器和算法的選擇取決于具體問題的性質（如線性/非線性、穩態/瞬態、規模大小、耦合程度）、計算資源限制以及所需的精度與計算時間。COMSOL Multiphysics通常會根據模型特點自動推薦求解器，用戶也可根據實際需求手動調整求解設置。

（三）計算機硬件配置選型

應用精度提升，計算規模越來越大，求解時間越來越長與自由度不斷增大，討論改變求解時間的計算機硬件配置

（1）CPU 高頻率+最新微架構+大緩存

時鐘速度影響到軟件的各個方面，速度當然是越快越好。從實用的角度來看，通常不可能簡單地只升級時鐘速度而保持其他東西不變，所以不可能隔離改進，

CPU緩存越大越好，但是緩存的大小與核的數量成正比，所以有最高緩存的 CPU會有很多的核，價格也相對昂貴。

CPU核數 不同應用求解對核數有一個最佳值，還兼顧多并發計算應用

在保持所有其他因素不變的情況下，升級到更多的內核是很困難的。因此，確定更多內核并不容易做到。在大多數情況下，當求解一個單一的模型時，每一個工作都使用超過 8 個內核并沒有什么優勢。如果求解時間是由直接線性求解器主導的，那么內核更多則獲益更多。另一方面，非常小的模型可能在單核上求解得更快，即使有更多的核心可用。也就是說，對于較小的模型來說，并行化有一個重要的計算成本。

另外，在并行運行多個工作時，如使用 COMSOL Multiphysics 中的批處理功能時，多核也是有優勢的?，F(xiàn)在有些 CPU 同時提供 P 核和 E 核，這就需要額外進行性能權衡。

雙CPU的圖形工作站

支持雙插槽操作的CPU，每個CPU有8個或12個內存通道，總共有16個或24 個通道，因此這類系統256GB~1TB之間內存，所以這些系統主要用于求解非常大的模型或許多模型的并行操作。

4 顆CPU的圖形工作站

這種架構，每個cpu有8個通道，總共有32個通道，僅考慮需要非常多的 RAM 內存（ 1TB~6TB）的模型。這些系統主要用于求解超大規模模型或許多模型的并行操作。

（2）內存 大容量+內存帶寬最大化

所有的內存通道上均衡地添加內存，就能提高使用虛擬內存明顯多于物理內存的模型的求解速度。例如，用于這些測試的 CPU 有8個或12個內存通道，每個通道有一個 32GB/64G DIMM。全部插滿，這樣讀寫帶寬最大化，

同時也要保證內存容量能裝下操作系統、程序、求解數據，還有些冗余

升級到帶有更多內存通道 CPU 的圖形工作站/服務器

我們有可能買到有2個、4個、8個內存通道的單 CPU 電腦。不同通道之間的切換也代表了不同級別的處理器之間的切換，而且僅憑硬件規格很難比較它們之間的性能。如果你經常求解非常大的模型或多個模型的并行問題，那么超過四個通道是有必要的。

（3）硬盤 固態卡（PCIe 4.0 x4或PCIe 4.0 x5）做中間數據交換盤

當所使用的虛擬內存明顯大于物理 RAM 的時候，用固態卡硬盤很重要。與固態存儲器相比，具有旋轉盤和移動讀寫頭的機械硬盤（HDD）所需的求解時間較長。另外固態卡容量越大越好，機械盤HDD通常主要用于保存模擬數據。
