Ls-Dyna碰撞、爆炸、沖擊仿真計算工作站硬件配置

Ls-Dyna是一款功能強大的顯式有限元分析(FEA)軟件，適用于模擬各種瞬態非線性力學問題，模擬各種結構和材料的力學行為，包括沖擊、碰撞、爆炸、振動、疲勞等。它廣泛應用于以下領域：

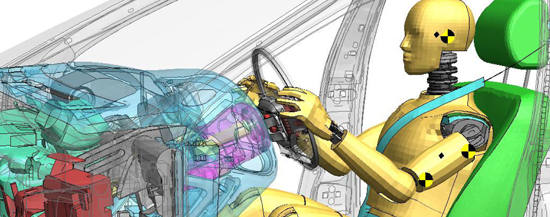

• 汽車碰撞: 分析汽車在碰撞過程中的變形、損傷和乘員安全等。
• 爆炸和沖擊: 分析爆炸和沖擊對結構和部件的影響。
• 金屬成形: 分析金屬成形過程中的塑性變形、流體流動和熱傳遞等。
• 生物醫學: 分析植入物與骨骼的相互作用、生物組織的力學行為等。
• 其他: LS-DYNA還可用于其他一些領域，例如航空航天、土木工程、包裝等。

主要算法

1) 顯式動態求解器：LS-DYNA的顯式動態求解器用于處理高速、瞬態和非線性動態仿真。它使用了顯式時間積分方法，例如顯式中點法和其他變種，以模擬瞬態加載條件下的物體行為。這個求解器通常適用于撞擊、碰撞、爆炸等問題。

2) 隱式動態求解器：LS-DYNA還提供了隱式動態求解器，用于處理具有較長時間尺度的仿真問題，如材料失效、變形、塑性流動等。隱式求解器使用隱式時間積分方法來解決非線性方程組。

3) 耦合多物理過程：LS-DYNA能夠同時處理多種物理過程，包括結構力學、熱傳導、流體動力學、聲學等。這使得它適用于復雜的多物理仿真問題。

Ls-dyna軟件計算特點

LS-DYNA、LS-OPT、LS-PrePost、LS-RUN是LSTC公司開發的一系列有限元分析軟件，用于模擬各種結構和材料的力學行為。

（1）LS-DYNA 是基于CPU多核計算，對內存容量和帶寬要求較高，

§   高度并行化：LS-DYNA可以充分利用多核CPU和多節點集群來加速計算，尤其是在大規模仿真中表現出色。

§   易于擴展性：LS-DYNA的計算規模可以根據需要進行擴展，從小型工作站到超級計算機集群。

§   大規模計算：LS-DYNA能夠處理大型模型和復雜仿真，但這也需要更多的計算資源。

§   精細的時間步長控制：LS-DYNA具有靈活的時間步長控制，使得在仿真中可以根據需要調整時間步長，以平衡計算效率和準確性。

（2）LS-OPT是基于LS-DYNA的優化設計軟件，用于設計結構和材料的優化?；?span> CPU 單核計算。對內存容量和帶寬要求較低。

（3）LS-PrePost是LS-DYNA的后處理軟件，用于分析和可視化 LS-DYNA 的計算結果。是基于CPU單核計算。對內存容量和帶寬要求較低。

（4）LS-RUN是LS-DYNA的運行控制軟件，用于控制LS-DYNA的計算過程。LS-RUN 的計算特點是基于CPU單核計算。對內存容量和帶寬要求較低，一般需要 8GB 以上的內存和 100MB/s 以上的帶寬。

計算過程：

LS-DYNA的計算過程通?？梢苑譃橐韵聨讉€階段：

1) 前處理：定義模型幾何結構、材料屬性、加載條件等，通常是單核計算。

2) 求解器配置：設置仿真參數、求解方法和計算控制選項，通常是單核計算。

3) 求解計算：核心仿真過程，涉及顯式或隱式動態求解器的應用。在這個階段，通?？梢猿浞掷枚嗪?span>CPU進行并行計算。

4) 后處理：分析和可視化仿真結果，通常是單核計算。

仿真計算的硬件配置要求

1) 大多數LS-DYNA計算過程主要依賴于CPU并行計算，特別是求解過程。多核CPU和高內存容量對于加速仿真非常重要。

單核計算環節：主要包括前處理中的網格生成、求解中的接觸計算和后處理中的圖形顯示等。

多核計算環節：主要包括求解中的力學計算和流體計算等。

2) LS-DYNA對內存帶寬和容量的要求較高。對于大型模型，內存帶寬和容量要求更高。

內存要求取決于模型的復雜性和仿真的規模，但通常需要大量內存來容納大型模型和結果數據。

3）硬盤容量和帶寬要求：

LS-DYNA對硬盤容量的要求也較高，因為在求解過程中需要存儲大量的臨時數據。

§   硬盤容量要求取決于模型的大小、仿真過程中的輸出數據和存儲需求。大規模仿真可能需要大容量的硬盤空間。

§   硬盤帶寬對于高速I/O操作和數據處理也非常重要，特別是在大型仿真中。

LS-DYNA主要采用顯式有限元算法來求解非線性動力學問題。顯式有限元算法是一種迭代算法，其基本原理是將運動方程離散化，并采用時間步長來求解。在每個時間步長內，先求解位移，然后再求解應力。

結構動態仿真計算工作站、集群硬件配置推薦24v2

上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨
