基于Windows服務的異構數據庫同步應用方案

隨著電子信息化的發展與應用，各個企業各個單位之間都開發和應用了自己的信息化系統。各個單位之間使用了不同的開發技術和后臺數據庫，它們之間是分離，沒有關系的。企業集成不僅僅能創建一個三(表現層、業務層、數據訪問層)層應用結構，還能使一個應用分布到多臺計算機上。分布式應用中，單個的一層是無法自己運行的，而集成應用中的每一個應用都能獨立運行，它們時間通過偶合完成功能。異步消息傳遞體系結構來集成多個應用，異構數據庫的同步問題是實際項目中急待解決的問題

1    系統需求

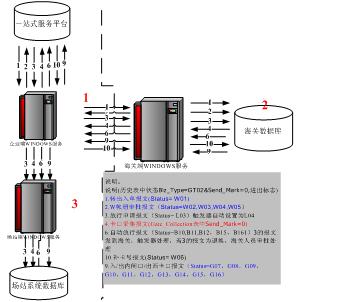

電子數據交換最主要的任務是實現不同系統，不同業務之間的數據交換與系統整合，下圖是一個實際項目中各個系統的分布圖（圖1），各個系統之間是彼此獨立的，使用各自不同的數據庫。首先企業端通過一站式申報平臺申報單證信息到海關由海關進行審批工作，如果海關審批通過，相應的企業端信息狀態則進行變更，然后企業端發送車輛信息到物流園區場站系統，場站系統接收到海關端的放行信息和企業端發送的車輛信息則進行車輛通過放行工作。


圖1


圖2

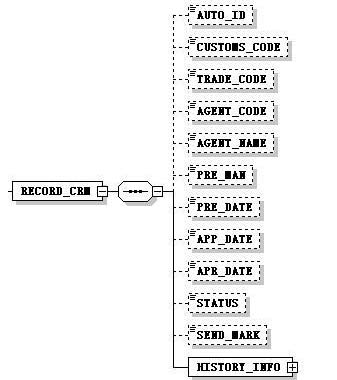

整個系統之間是通過各自獨立的Windows服務監控自己的數據庫，對應表發生變更以后，生成變更后的XML報文，通過路由設置由MQ消息隊列把報文發送到接收端，接收端服務接收到MQ報文以后，對接收的XML報文解析進入接收端數據庫。各個報文定義使用Schema定義來完成，只有符合Schema規則定義的報文才可以進入消息隊列來進行傳輸。例如客戶關系Schema報文定義如(圖２)所示，只有符合Schema格式的報文才可以生成XML報文進行傳輸。

2    系統框架

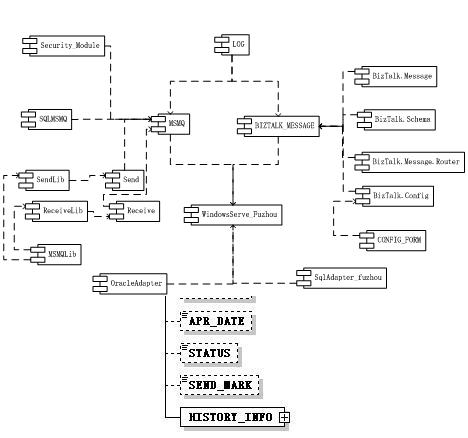

圖３

如(圖3)所示，傳輸系統使用了WINDOWS服務來完成數據傳輸?shù)模桓鶕?jù)上圖可以看出其內部包括以下組成部分：

(1)     WindowsServe_Fuzhou :Windows 服務組件，負責整個系統的數據傳輸；出庫動作：Adapter組件接收到自己數據庫變更的時候，通過對應配置指定的Schema生成XML報文，發送報文到MQ消息隊列里面。入庫動作：接收到MQ隊列里面的XML報文、通過對應的Schema進行報文格式的解析，符合格式要求的報文通過Adapter組件進入到自己的數據庫表里面。

(2)     MSMQ ：消息隊列傳輸組件，負責XML報文的傳輸工作；

(3)     BIZTALK_MESSAGE:報文定義、解析、路由、配置組件；是整個傳輸系統的核心。使用配置文件來完成以上配置工作，提高系統的靈活性。

(4)     LOG:系統日志模塊，用于報文的傳輸跟蹤與調試，建立統一的日志監控平臺，完成對每一筆報文的監視工作，同時可以對出現異常的報文進行分析工作，通過Web頁面顯示給客戶；

(5)     SqlAdapter_fuzhou:數據庫(SQLSERVER)監視組件，當監視到數據庫里面對應的表發生變更以后，Adapter組件會啟動BIZTALK_MESSAGE消息處理模塊，對數據表里面的記錄進行操作，進行出入庫操作，服務的數據訪問層使用了傳統的三層架構來完成，如(圖4)所示，數據庫與傳輸服務服務之間使用了ADO.net 進行數據庫訪問，通過數據訪問層(DAL)和業務邏輯層(BLL)完成，提高了系統的可讀性與靈活性；


圖4

(6)     ORACLE Adapter:數據庫(ORACLE)監視組件，對Oracle數據庫進行監視工作，系統通過不同類型的Adapter實現的多種數據庫的訪問接口，如果有新的數據庫類型只需要增加對應的Adapter就可以實現對應的數據庫同步；

(7)     Security_Module：消息傳遞過程中的加密解密組件，系統使用了證書加密機制來完成對XML報文的加密和解密工作；

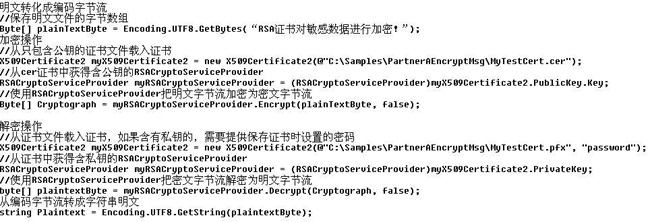

具體代碼如下：


3    系統部署
系統編譯測試完成以后，需要把服務部署到對應的系統上面，各個系統之間是通過網閘分離開來的，如(圖１)所示，一站式平臺、海關端系統、場站系統分別部署自己的服務，各個服務之間協同工作用于完成報文的接收和發送工作，具體部署包括修改配置文件，DLL動態鏈接庫的裝配(其中Schema定義模塊需要裝配到操作系統目錄下面)，運行數據庫腳本和具體的服務安裝工作(主要包括連接數據庫設置、報文監控系統的設置)。安裝部署完成以后打開三個不同地點的WINDOWS服務，系統部署完成，可以實現不同數據庫的同步工作。通過實際項目的運行工作，目前運行情況良好。

4    結束語
文章通過WINDOWS服務的數據訂閱分發機制給出了數據交換的一些具體解決方案。其中對XML報文的定義、解析、配置工作是系統實現的核心工作。也可以通過其他的技術來實現數據的傳輸工作，比如BIZTALK進行系統傳輸可以提高系統的穩定性、工作流傳輸可以提高系統的流程配置靈活性，這里不再進行詳細的分析與描述。

參考文獻
 [1] http://www.cnblogs.com/chnking/archive/2007/08/30/875947.html
