CST Studio Suite 2023電磁仿真圖形工作站、高性能計算集群推薦硬件

時間：2023-09-19 00:55:16 來源：UltraLAB圖形工作站方案網站 人氣：16688 作者：管理員

更新日期：2024年7月30日，

更新原因：

（1）GPU近期漲幅很大，價格核算體系下調，
（2）AX430機型升級到GT430P，配備大冷排水冷散熱模塊，計算性能提升到極致（目前市場上最快的超頻工作站）

（3）集群配備混合閃存陣列，集群計算性能大幅提升

本配置方案說明

（一）CST Studio Suite的GPU計算的求解器

Time Domain Solver時域求解器 (T-HEX-solver and TLM-solver)--單精度GPU計算

Integral Equation Solver積分方程求解器（僅限直接求解器和MLFMM）--雙精度GPU計算

Multilayer多層求解器（M-Solver）–雙精度GPU

Particle-In-Cell（PIC求解器）

– 不支持外部場調制

– 不支持開放邊界

Electrostatic Particle-In-Cell（Es-PIC求解器）

– 不支持多GPU

– 不支持場相關粒子源和粒子接口

– 不支持固體二次排放

– 蒙特卡洛碰撞模型：不支持激發和散射

– 不支持粒子 2D 和電流密度監視器

– 不支持粒子的紙張透明度T

– 不支持固體顆粒損失

– 不支持周期性邊界條件

Conjugate Heat Transfer Solver共軛傳熱求解器（CHT求解器）

l Asymptotic Solver漸近求解器（A 求解器）–雙精度GPU

（二）計算設備種類

A1 工作站硬件架構：

基于CPU計算，采用intel Xeon W-2400/3400、雙路Xeon5代（大緩存）、四路Xeon3代（高主頻），相應機型：AX430、GT650M、Alpha750

基于GPU計算，采用Xeon 3400x+多GPU架構（單精度或雙精度），或雙xeon 5代+多GPU架構（單精度或雙精度），相應機型：GT430M、GX660M、Alpha750

A2 多機集群

前端服務器、超算服務器、管理與存儲服務器、IB交換機等組成

（三）CST Studio Suite 2023硬件配置推薦

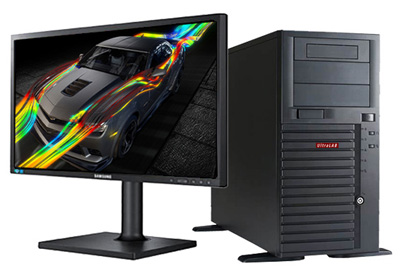

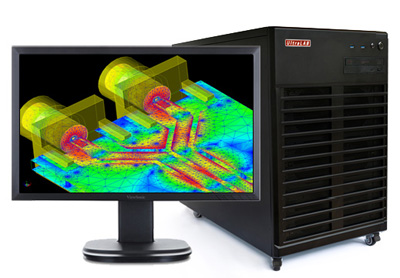

3.1 基于時域求解器（單精度GPU計算）硬件配置推薦

No	貨物名稱	型號	CPU+GPU算力(FP32) /網格數	單價	備注


1	UltraLAB A330 15864-PAC	Intel 14代超頻處理器 (24核，其中8核5.8GHz，16核4.0Ghz)/RTX A4000 16GB /128GB DDR5 5600 /3.84TB PCIeSSD系統盤/6TB SATA/微塔式(2000w)/23寸圖顯	1.2T+19T /1.6億	34500	高效型
2	UltraLAB GT430P 148128-PBD	XeonW7-2495X超頻處理器(24核4.9Ghz )+大排量水冷/RTX A5000 24GB /128GB DDR5 4800 RDIMM /QuadroT400/3.84TB PCIeSSD系統盤/6TB SATA/塔式(2000w)/23寸圖顯	1.2T+28T /2.4億	85000	加強型
3	UltraLAB GT430P 148192-PCD	XeonW7-3465X超頻處理器(28核4.8Ghz )+大排量水冷/RTX A5000 24GB /192GB DDR5 4800 RDIMM /3.84TB PCIeSSD系統盤/8TB SATA/塔式(2000w)/23寸圖顯	2T+28T /2.4億	96500	高速型
4	UltraLAB GT430P 146256-PCE	XeonW7-3475X超頻處理器(36核4.6Ghz )+大排量水冷/RTX A6000 48GB /256GB DDR5 4800 RDIMM /3.84TB PCIeSSD系統盤/8TB SATA/塔式(2000w) /23寸圖顯	2.5T+40T /4.8億	149990	完美型
5	UltraLAB GT430P 144256-PCF	XeonW7-3465X超頻處理器(28核4.8Ghz )+大排量水冷/RTX6000Ada 48GB /256GB DDR5 4800 RDIMM /3.84TB PCIeSSD系統盤/8TB SATA/塔式(2000w) /23寸圖顯	2T+90T /4.8億	177000	完美加速型
6	UltraLAB EX660i 227512-PDF	2顆xeon金牌6530處理器(64核2.7Ghz )/ RTX6000 Ada 48GB /512GB DDR5 RDIMM /QuadroT400/7.68TB SSD系統盤/18TB SATA/塔式(2000w)/24寸2K圖顯	2.5T+90T /4.8億	188000	多用途型
7	UltraLAB GT430P 146512-PD2F	XeonW7-3475X超頻處理器(36核4.6Ghz )/雙RTX6000 Ada 48GB (NVlink) /512GB DDR5 4800 RDIMM /7.68TB PCIeSSD系統盤/8TB SATA/雙塔式(2000w)/24寸2K圖顯	2.5T+180T /9.1億	248000	多用途增強型
8	UltraLAB EX660i 2271T-PD2F	2顆xeon金牌6530處理器(64核2.7Ghz )/雙RTX 6000Ada 48GB(NVlink) /1TB DDR5 RDIMM/Quadro T400 /7.68TB PCIeSSD/16TB SATA /塔式(2000w)/27寸4K圖顯	3.1T+180T /9.6億	299990	CST時域、有限元法極致性能型
9	UltraLAB Alpha750 433768-PCA	4顆xeon金牌5320H處理器(80核3.3Ghz )/RTX A800 80GB /768GB DDR4 RDIMM /RTX A2000/960GB SSD系統盤/7.68TB PCIeSSD/ 18TB SATA/塔式(2000w)/27寸4K圖顯	4.2T+19T /8.0億/1.5TB/s	330000	多任務全能加速型
10	UltraLAB Alpha750 4381T-PC2E	4顆xeon鉑金8360H處理器(96核3.8Ghz )/2塊RTX A6000 48GB(Nvlink) / 1.5TB DDR4 RDIMM /RTX A2000 / 1.92TB SSD系統盤/15.36TB PCIeSSD/18TB SATA/塔式(2000w)/27寸4K圖顯	5.8T+180T /9.6億	450000	超大規模多任務全能高速型

3.2 基于雙精度GPU計算硬件配置推薦

No	貨物名稱	型號	CPU+GPU算力(FP32) /網格數	單價	備注


1	UltraLAB GT430P 146192-PCD	XeonW7-3465X超頻處理器28核4.6Ghz )/RTX A30 24GB /192GB DDR5 /Quadro T400/3.84TB PCIe SSD系統盤/4TB SATA/塔式(2000w)/23寸圖顯	2T+10T/5T /2.4億	129990	高效型
2	UltraLAB GX660M 227256-PCA	2顆Xeon金牌6530處理器(64核2.7Ghz )/A100 40GB +水冷/384GB DDR5 /QuadroT400/3.84TB SSD系統盤/8TB SATA/塔式(2000w) /24寸2K圖顯	1.7T+19T/10T /4.0億（1.5TB/s帶寬）	182000	增強型
3	UltraLAB GX660M 230512-PDA	2顆Xeon金牌6554s處理器(72核3.0Ghz )/A100 40GB +水冷/512GB DDR5/QuadroT400/7.68TB SSD系統盤 /8TB SATA/塔式(2000w) /24寸2K圖顯	2.5T+19T/10T /4.0億網格（1.5TB/s帶寬）	227000	全能加速型
4	UltraLAB GT430P 145512-PDA	XeonW9-3495X超頻處理器56核4.5Ghz )/A800 80GB +水冷/512GB DDR5 /Quadro T400/7.68TB PCIe SSD系統盤/16TB SATA/塔式(2000w)/23寸圖顯	3.9T+19T/10T /8.0億網格（2TB/s帶寬）	285000	全能極致型
5	UltraLAB GX660M 227768-PDA	2顆Xeon金牌6530(64核2.7Ghz) /A800 80GB +水冷/768GB DDR5 /QuadroT400/7.68TB SSD系統盤/16TB SATA/雙塔式(2000w) /24寸2K圖顯	3.1T+19T/10T /8億（2TB/s）	299990	超大規模全能極致型
6	UltraLAB Alpha750 4381T-PEA	4顆xeon鉑金8360H(96核 3.8Ghz)/ A800 80GB +水冷 /1.5TB DDR4 /RTX A2000 /1.92TB SSD系統盤/15.36TB PCIeSSD/ 18TB SATA/塔式(2000w)/27寸4K圖顯	5.8T+19T/10T /8億（2TB/s）	410000	超大規模多任務極致完美型
7	UltraLAB GX660M 236512-PD2A	2顆Xeon鉑金8462Y+處理器(64核3.6Ghz )/雙A800 80GB +水冷 /512GB DDR5/QuadroT400/7.68TB SSD系統盤/16TB SATA/雙塔式(2000w) /24寸2K圖顯	3.7T+38T/20T /16億（2TB/s）	499990	多任務全能高速型

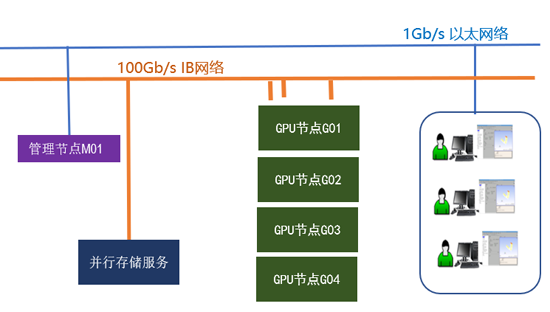

3.3 多機多GPU分布式集群硬件配置推薦--CST目前最完美的硬件配置架構

集群技術優點：

（1）配備高頻服務器+作業調度軟件，保證網格剖分計算性能極致化

（2）計算節點采用高效GPU架構+作業調度軟件，保證多節點性能最大化

（3）共享存儲配備大容量全閃存陣列，多計算節點數據讀寫性能大幅提升，大幅降低I/O延遲

方案1 5個計算節點（GPU算力900Tflops）集群配置方案

NO	貨物名稱	型號	數量	單價	小計
（一）硬件設備
1	前端服務器	Intel Xeon W7-2475X超頻處理器（20核4.8GHz）/512GB DDR5/ RTX A2000 /3.84TB NVME/4U機架式(1200W)/100G IB網口	1	81000	81000
2	超算服務器	2顆Xeon金6530(64核@2.7GHz) /2塊RTX5880ADA 48GB/512GB DDR5 /1.9TB SSD企業級/4U機架式(1000W)/100G IB網卡/	5	226000	1130000
3	管理與存儲服務器	2顆Xeon銀4314(32核2.2GHz) /192GB /480GB SSD/23TB高速緩存盤（閃存陣列，讀帶寬20GB/s，寫帶寬10GB/s）/126TB并行存儲/4U機架式（1200w冗余）/100GB IB網卡	1	135000	135000
1.4	計算交換機	IB交換機36口@100Gbps	1	75000	75000
1.5	管理交換機	24口千兆電口	1	3500	3500
1.6	KVM切換器	16口，VGA	1	1590	1590
1.7	機柜	42U，服務器級，插排，托盤	1	5500	5500

（二）集群系統
2.1	操作系統
2.2	作業調度軟件	UltraLAB PSS作業調度軟件（5節點）	1	75000	75000


2.3	求解器

合計：		壹佰伍拾萬陸仟伍佰玖拾元		￥1,506,590

方案2 8個計算節點（GPU算力1440Tflops）集群配置方案

NO	貨物名稱	型號	數量	單價	小計
（一）硬件設備
1	前端服務器	Intel Xeon W7-2475X超頻處理器（20核4.8GHz）/512GB DDR5/ RTX A2000 /3.84TB NVME/4U機架式(1200W)/100G IB網口	1	81000	81000
2	超算服務器	2顆Xeon金6530(64核@2.7GHz) /2塊RTX5880ADA 48GB/512GB DDR5 /1.9TB SSD企業級/4U機架式(1000W)/100G IB網卡/	8	226000	1808000
3	管理與存儲服務器	2顆Xeon銀4314(32核2.2GHz) /192GB /480GB SSD/23TB高速緩存盤（閃存盤陣，讀帶寬20GB/s、寫帶寬11GB/s） /126TB并行存儲/4U機架式（1200w冗余）/100GB IB網卡	1	135000	135000
1.4	計算交換機	IB交換機36口@100Gbps	1	75000	75000
1.5	管理交換機	24口千兆電口	1	3500	3500
1.6	KVM切換器	16口，VGA	1	1590	1590
1.7	機柜	42U，服務器級，插排，托盤	2	5500	11000

（二）集群系統
2.1	操作系統
2.2	作業調度軟件	UltraLAB PSS作業調度軟件（8節點）	1	120000	120000


2.3	求解器

合計：		貳佰貳拾叁萬零玖拾元		￥2,235,090

方案3 10個計算節點（GPU算力1800Tflops）集群配置方案

NO	貨物名稱	型號	數量	單價	小計
（一）硬件設備
1	前端服務器	Intel Xeon W7-2475X超頻處理器（20核4.8GHz）/512GB DDR5/ RTX A2000 /3.84TB NVME/4U機架式(1200W)/100G IB網口	1	81000	81000
2	超算服務器	2顆Xeon金6530(64核@2.7GHz) /2塊RTX5880ADA 48GB/512GB DDR5 /1.9TB SSD企業級/4U機架式(1000W)/100G IB網卡/	10	226000	2260000
3	管理與存儲服務器	2顆Xeon銀4314(32核2.2GHz) /192GB /480GB SSD/15.36TB高速緩存盤/126TB并行存儲/4U機架式（1200w冗余）/100GB IB網卡	1	135000	135000
1.4	計算交換機	IB交換機36口@100Gbps	1	75000	75000
1.5	管理交換機	24口千兆電口	1	3500	3500
1.6	KVM切換器	16口，VGA	1	1590	1590
1.7	機柜	42U，服務器級，插排，托盤	2	5500	11000

（二）集群系統
2.1	操作系統
2.2	作業調度軟件	UltraLAB PSS作業調度軟件（10節點）	1	150000	150000


2.3	求解器

合計：		貳佰柒拾壹萬柒仟零玖拾元		￥2,717,090
