自 2023 R2 版本起，F(xiàn)DTD 支持 GPU 計算。本頁總結了FDTD GPU求解器的要求和當前限制。

要在GPU上運行FDTD模擬，您需要Nvidia CUDA驅動程序版本450.80.02或更高版本（Linux）和版本452.39或更高版本（Windows）。此外，您的 Nvidia GPU 必須符合以下規定：

  • GPU 必須提供大于或等于 3.0（開普勒微架構或更高版本）的計算能力。
    • 舊設備的驅動程序已于 2019 年 <> 月停產。
  • 統一內存必須可用且已啟用
    • 始終在臺式機、筆記本電腦和裸機服務器上啟用
    • 通常在通告“GPU 直通”的云實例（包括 AWS EC2 實例）上啟用
    • 其他虛擬環境服務提供商應查閱 NVidia 虛擬 GPU 軟件用戶指南。
      • 虛擬機監控程序必須配置為提供 GPU 直通（其中物理設備專用于特定虛擬機）
      • 可能需要為每個特定的 vGPU 啟用統一內存。

要監控 GPU 使用情況，請使用 NVidia 系統管理命令行實用程序報告的“GPU-Util”值。Windows 用戶應注意，Windows 任務管理器僅報告與圖形相關的 GPU 利用率。

許可要求

GPU 求解器許可證消耗與 CPU 求解器類似（請參見 Ansys 光學求解、加速器和 Ansys HPC 許可證消耗）。對于許可證使用情況計算，我們將流式處理多處理器 （SM） 視為 CPU 的核心。例如，對于Ansys標準/商業許可，每32條SM都需要Lumerical Accelerator（引擎許可證），且不進行部分計數。例如，具有 40 條短信的 GPU 需要兩個許可證才能運行任何作業。

FDTD 作業將使用 GPU 中所有可用的 SM，即每個作業的 SM 數量不是用戶可配置的。因此，必須有足夠的許可證可用于所有 GPU SM。

對于多個作業，建議串聯運行它們，而不是并行運行。并行運行所需的許可證數量與作業數量一樣多，但與串行運行所需的時間大致相同。例如，在具有 32 個或更少 SMS 的 GPU 中同時運行兩個作業需要兩個許可證，但這與僅使用一個許可證在同一臺計算機上運行一個作業所需的時間大致相同。

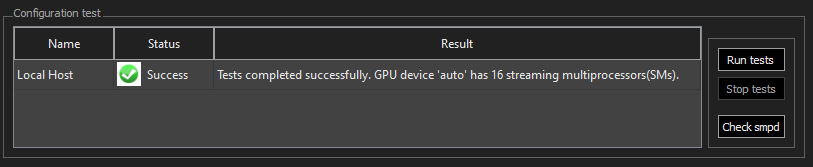

GPU 中的 SM 數量可以在 NVidia 的文檔、第三方網站上找到，方法是運行 GPU 資源的作業管理器配置測試（僅限本地主機），

在日志文件中運行 FDTD GPU 引擎時

start loading CUDA query DLL...
load CUDA query DLL successfully.
GPU streaming multiprocessors(SMs): 16

或在FDTD GPU引擎運行后，F(xiàn)DTD結果“總GPU短信”

注意：與 CPU 一樣，總內存帶寬對于性能比內核數量更重要（請參閱 CPU 上的 FDTD 基準測試）。

模擬要求

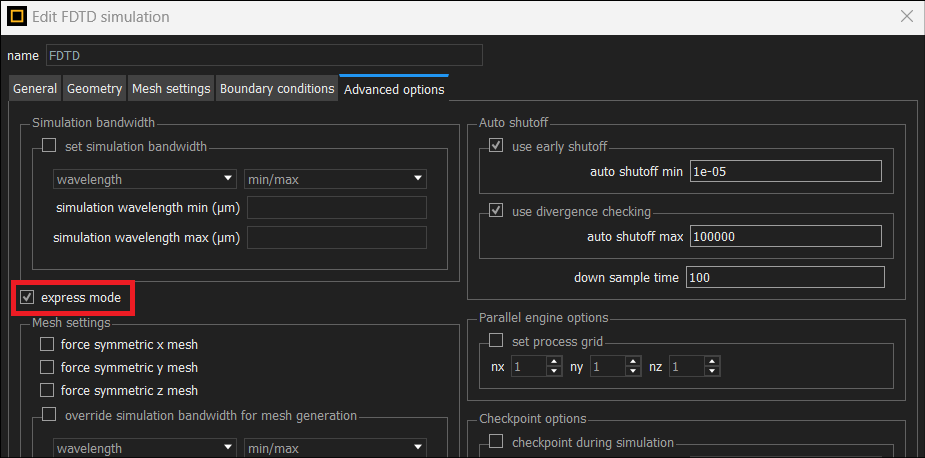

FDTD GPU 求解器只能運行 3D FDTD 模擬?！翱焖倌Ｊ健边x項應在FDTD對象屬性（高級選項選項卡）中啟用。

GPU 求解器適用于窄帶仿真或使用非色散材料進行仿真。
禁用所有動畫監視器。

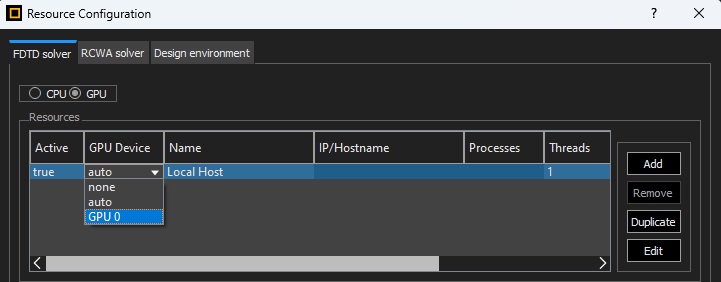

用戶將作業管理器從“CPU”切換到“GPU”

  • 如果本地計算機上有多個 GPU，用戶可以在作業管理器中選擇特定的 GPU。運行引擎時，作業管理器將配置標準CUDA_VISIBLE_DEVICES環境變量。
  • 如果遠程計算機上有多個 GPU，用戶可以通過為 mpiexec.exe 指定適當?shù)摹邦~外命令行選項”來選擇特定的 GPU。例如，要在具有 Microsoft MPI 的遠程計算機上選擇 GPU 3，請?zhí)峁╊~外的命令行選項 /env CUDA_VISIBLE_DEVICES 3

腳本訪問/自動化

FDTD 求解器屬性“快速模式”

setnamed("FDTD", "express mode", true);

FDTD 資源管理器：

setresource("FDTD","GPU", true);
setresource("FDTD", 3, "GPU Device", "Auto");
setresource("FDTD", "GPU", false);
setresource("FDTD", "CPU", true); //< equivalent to previous line

為了允許遠程主機 GPU，不會驗證“GPU 設備”的值。默認值為“自動”。用戶需要設置一個整數值。

當前限制

FDTD 求解器

僅支持 PML 邊界條件。不支持布洛赫、周期、對稱、反對稱、PEC、PMC 邊界條件。

來源

模式源/端口：

  • 不支持頻率相關模式配置文件。

總場散射場 （TFSF） 來源：

  • 不支持 TFSF 源。

顯示器

時間監視器：

  • 時間監視器會限制 GPU 性能。我們建議僅將它們用于調試和初步模擬。
  • 不支持空間插值。

頻域監視器：

  • 不支持部分和總光譜平均
  • 不支持切趾

其他

圖層構建器

  • 如果任何層生成器使用受限進程文件，則無法使用 FDTD GPU 引擎
