三維實時設計、極速渲染、靜音存儲完美硬件配置方案2015
本文主要內容
科學合理分析動畫行業應用特點，結合最新it架構，UltraLAB給出最完美的硬件配置解決方案，工作站硬件配置分類：
（1） 三維設計與建模、實時渲染工作站配置方案
--設計過程、實時預覽的卡頓徹底解決
（2） 單機渲染工作站完美配置方案
--有限資金下，最合理的單機渲染工作站
（3） 史上最高效的渲染農場完美硬件配置方案
--國內首創~高效率極速分布式集群渲染，比傳統渲染農場更快成本更低，1核頂傳統的3核
（4） 靜音級海量高速存儲服務器硬件配置方案
--國內唯一基于辦公環境的海量高速網絡存儲系統
當今時代，發展變化之大，三維動畫設計建模、特技特效、視頻動畫后期剪輯、特效合成、調色軟件功能不斷升級換代，廠家被兼并頻率頻繁，行業應用要求越來越高，如果產品停止發展和提升，誰都無法保證未來還有沒有自己位置，不僅僅是軟件廠家，硬件廠家也是一樣，計算科技不斷更新?lián)Q代，曾經非常輝煌的工作站廠家（IBM、SGI、SUN等）逐步退出歷史舞臺，也帶來的新的機會，專業的工作站廠家必須要充分了解應用和軟件，才能提供更好的機器，才有更大的市場，才能生存下來的可能
本文將對目前數字內容創作最主流的軟件進行分析，與軟件特點無法匹配，性能發揮將大打折扣，甚至表現極其低下，由于專業知識和時間緊迫，但是這個時代，時間和效率需要權衡，對軟件資料查閱難免受到局限
在電影電視創作、建筑、園林設計、基礎工程等行業，動畫設計軟件種類豐富、功能強大，帶動了數字內容創作，但是三維模型越來越龐大、復雜，對工作站硬件性能提出了挑戰，需要流暢的確保三維建模交互設計過程、實時渲染要保證流暢，最終渲染要最短時間內完成
本文關聯的應用軟件 ：
3DS MAX（建筑行業、游戲行業）
MAYA(影視動畫行業)
Cinema4D（欄目包裝）
Unity3D（游戲）
Rhino（建筑、工業）
SketchUP（草圖大師）
Rehino（3D造型設計）
Lumion（三維建筑可視化）
渲染器類：
CPU類：MentalRay ，RenderMan ,V-RAY Render，MaxwellRenderMental
GPU類：FurryBallRT，Octane， MoskitoRender，Indigo Render，
（一）主要三維設計軟件計算特點分析
（1） 三維設計/建模計算特點
這個階段是對三維模型設計、創建、編輯，人機交互式，主要手段多邊形建模、Nurbus建模等，模型生成全靠CPU單核計算，這個過程多核沒有作用，你不可能手握10個鼠標或毛筆(類似10個核)同步畫畫一樣，只能用一個鼠標或一個筆，這樣圖形繪制是單核計算模式，顯卡只有需要貼圖和即時預覽的時候才發揮作用，視覺上的移動流暢，實際是鼠標移動過程，計算機要在1秒內生成至少24幅畫面，但是隨著應用深入，復雜三維模型計算量變得越來越大,移動過程計算機已經無法在1秒內達到完成24幅，這樣使用者就覺得計算機性能不夠，因此，碰到創建大模型就卡，創建小模型很流暢，唯一解決辦法，提升CPU頻率來達到提升性能，這對建模階段是至關重要，因?yàn)橥昝缐延^的三維模型數據量巨大，三維建模軟件編程的工程師不會想到今天，為了追求完美和精彩設計效果，軟件設計應用跑的太快，硬件在某個環節跟不上步伐
最常見問題：一旦模型復雜，計算機變的非常卡，模型移不動，其主要原因大量的幾點頂點數據靠的是單核來完成，頻率低就無法滿足復雜模型數據計算，
（2）實時渲染(實時預覽) 計算特點
這個階段主要是把三維模型通過即時圖形生成，把真實的模型展現在屏幕上，看到實際設計效果 ，用Shade顯示出簡單的燈光效果、陰影效果和表面紋理效果，當然，高質量的著色效果是需要專業三維圖形顯示卡來支持的，它可以加速和優化三維圖形的顯示。但無論怎樣優化，它都無法把顯示出來的三維圖形變成高質量的圖像，這是因?yàn)镾hade采用的是一種實時顯示技術，硬件的速度限制它無法實時地反饋出場景中的反射、折射等光線追蹤效果，Shade窗口，提供了非常直觀、實時的表面基本著色效果，根據硬件的能力，還能顯示出紋理貼圖、光源影響甚至陰影效果，預覽是為了更好的建模，復雜模型對硬件要求，頻率和顯卡
常見問題：在屏幕上展現出來，模型復雜計算機生成無法做到實時，他需要單核高頻和顯存足夠的強大圖形處理能力的顯卡，
（3）最終渲染（渲染器）計算特點
這個階段是把三維模型通過軟件計算生成圖像的過程。三維模型是用語言或者數據結構進行嚴格定義的三維物體或虛擬場景的描述，它包括幾何、視點、紋理、照明和陰影等信息。圖像是數字圖像或者位圖圖像， 基于一套完整的程序(渲染引擎)計算出來的，硬件對它的影響只是一個速度問題，而不會改變渲染的結果，影響結果的是看它是基于什么程序渲染的，比如是光影追蹤還是光能傳遞
CPU將模型中設置好的參數按照渲染軟件所設定的運算方式計算出來，包括：具體從某個角度觀看模型，光照、距離、消隱/遮蔽、Alpha、過濾，甚至紋理貼上去該是啥樣，使數字模型轉變?yōu)檎鎸?shí)的可視化圖形，再交由顯卡將這一張圖片顯示出來，
把創建好的三維模型，通過渲染器完成三維模型計算形成圖像文件或圖形文件，主要計算方式：
1）傳統渲染主要靠多核CPU完成，
2）借助GPU強大的浮點運算能力完成渲染的多點計算
總之設計軟件主要完成：建模、材質貼圖和實時預覽（實時渲染）、最終渲染，體現計算機性能最關鍵是建模和渲染
（二）基于三維實時設計、高速渲染、靜音海量存儲硬件配置解決方案
UltraLAB定制圖形工作站，憑借專業和領先計算架構，提供目前最強大的計算硬件配置，給出上述三維設計、建模中每個環節需要的最理想的硬件配置方案
硬件配置方案分類
2.1 三維設計與建模、實時渲染工作站配置方案
徹底解決復雜模型互動過程或?qū)崟r(shí)預覽卡頓，確保實時流暢預覽三維模型，擁有超強三維建模和實時預覽（渲染）和比常規單機渲染更高的計算能力
|
NO |
配置項 |
方案1 |
方案2 |
方案3 |
|
性能等級 |
Good |
Better |
Best |
|
|
機型 |
UltraLAB H350 |
UltraLAB H470 |
UltraLAB H470 |
|
|
14608-T1AG96 |
14416-S12T1G97 |
14316-S12T1BG98 |
||
|
主要配置 |
4核4.6Ghz/8GB/ GTX960//1TB/24”圖顯 |
6核4.4Ghz/16GB/ GTX970/256GBSSD/1TB/24”圖顯 |
8核4.3Ghz/16GB/ GTX980/256GBSSD/1TB/24”圖顯 |
|
|
1. 配置規格 |
||||
|
1.1 |
CPU |
intel 至尊處理器 |
intel 至尊處理器 |
intel 至尊處理器 |
|
|
|
（4核4.6Ghz/8MB） |
（6核4.4Ghz/15MB） |
（8核4.3Ghz/20MB） |
|
1.2 |
內存 |
8GB DDR3 1866 |
16GB DDR4 2133 RECC |
16GB DDR4 2133 RECC |
|
1.3 |
圖卡 |
Nvidia GTX960 |
Nvidia GTX970 4GB |
Nvidia GTX980 4GB |
|
1.4 |
系統盤 |
|
256GB SSD企業級 |
256GB SSD企業級 |
|
1.5 |
數據盤 |
1TB SATA企業級 |
1TB SATA企業級 |
1TB SATA企業級 |
|
1.7 |
平臺 |
塔式（DVD刻錄機，900w，靜音級)/ 104 鍵盤+1000dpi光電鼠標(USB口) |
||
|
1.8 |
硬盤位 |
4*3.5"+2*5.25" |
||
|
1.9 |
擴展槽 |
1個PCIe 16X 3.0/1個PCIe x8 3.0/2個PCIe x1 2.0/ |
||
|
1.A |
后側端口 |
1個Intel千兆口/4個USB3.0/4個USB2.0/7聲道 |
||
|
1.B |
顯示器 |
24“高清圖顯 |
||
|
2.主要性能指標 |
||||
|
2.1 |
CPU |
單核:736億次/秒，全核2944億次/秒 |
單核:704億次/秒， 全核4224億次/秒 |
單核:688億次/秒 全核5504億次/秒 |
|
2.2 |
內存 |
峰值29GB/s |
|
|
|
2.3 |
像素填充 |
40.57GPs |
67.20GPs |
72.06GPs |
|
2.4 |
帶寬 |
112GBs |
224.32GBs |
224.32GBs |
|
2.5 |
硬盤 |
|
讀寫:550MB/s、500MB/s |
|
|
2.6 |
分辨率 |
1920*1080 |
||
|
3 整機優化：1）高性能系統優化 2）CPU加速技術 3）多GPU加速技術 |
||||
|
|
售價 |
￥19500元 |
￥28500元 |
￥36500元 |
2.2 極速渲染工作站配置方案
由于企業或工作室資金限制，需要一款單機渲染性能很強的機器，UltraLAB提供高性價比的單機渲染工作站，能夠發揮高速高效渲染能力
|
NO |
配置項 |
方案1 |
方案2 |
方案3 |
|
性能等級 |
Good |
Better |
Best |
|
|
機型 |
UltraLAB H600 |
UltraLAB H600 |
UltraLAB Alpha610 |
|
|
23016-S11T1BG96 |
23032-S12T1BG96 |
42264-S15T1BG98 |
||
|
主要配置 |
20核3.04Ghz/16GB/ GTX960/128GB/2TB/23”圖顯 |
28核3.04Ghz/32GB/ GTX960/256GBSSD/2TB/23”圖顯 |
56核2.2Ghz/64GB/ GTX960/256GBSSD/4TB/23”圖顯 |
|
|
1. 配置規格 |
||||
|
1.1 |
CPU |
2顆Xeon E5v3 20核3.04Ghz/50MB |
2顆Xeon E5v3 28核3.04Ghz/70MB |
4顆Xeon E7v3 56核2.2Ghz/140MB |
|
1.2 |
內存 |
16GB DDR4 2133 RECC |
32GB DDR4 2133 RECC |
64GB DDR3 1600 RECC |
|
1.3 |
圖卡 |
Nvidia GTX960 |
Nvidia GTX960 |
Nvidia GTX960 |
|
1.4 |
系統盤 |
128GB SSD企業級 |
256GB SSD企業級 |
512GB SSD企業級 |
|
1.5 |
數據盤 |
2TB SATA企業級 |
2TB SATA企業級 |
4TB SATA企業級 |
|
1.7 |
平臺 |
塔式（900w，靜音級) |
塔式（1500w，靜音級） |
|
|
1.8 |
硬盤位 |
4*3.5"+2*5.25" |
5*3.5"熱插拔+3*5.25" |
|
|
1.9 |
擴展槽 |
3個PCIe 16X 3.0/3個PCIe x8 3.0 |
2個PCIe 16X 3.0/2個PCIe x8 3.0/ |
|
|
1.A |
后側端口 |
2個Intel千兆口/4個USB3.0/4個USB2.0/7聲道 |
2個千兆/4個USB2.0/外置高音質2.0聲卡 |
|
|
1.B |
顯示器 |
23“高清圖顯 |
||
|
2.主要性能指標 |
||||
|
2.1 |
CPU |
9728億次/秒 |
13619億次/秒 |
19712億次/秒 |
|
2.2 |
內存 |
峰值16.66GB/s |
峰值33.33GB/s |
峰值33.33GB/s |
|
2.3 |
像素填充 |
40.57GPs |
||
|
2.4 |
帶寬 |
112GBs |
||
|
2.5 |
系統盤 |
讀寫:550MB/s、500MB/s |
||
|
2.6 |
分辨率 |
1920*1080 |
||
|
3 整機優化：1）高性能系統優化 2）CPU加速技術 3）多GPU加速技術 |
||||
|
|
售價 |
￥55000元 |
￥67500元 |
￥158000元 |
2.3 1>3 ？史上高效能的渲染農場硬件配置方案
傳統分布式渲染硬件架構中，每個節點-服務器，通常配置12核~20核，該架構在整個渲染過程，實際表現往往效率低下，CPU使用率在30%~80%之間，UltraLAB充分認識到太多的核并行計算效率低下的嚴重缺陷，結合最新的計算架構，每個節點控制在4核+4.6Ghz最理想的架構，真正做到使用率100%，1核相當于傳統三個核的性能
UltraLAB靜音級高效渲染農場組成：
（1） 單個機柜42U，可提供最大到10組計算單元，即最大到160核4.6Ghz計算能力
（2） 每組計算單元，由四個計算節點，16核*4.6Ghz+32GB DDR4+4*128GB SSD，放在4U空間里
（3） 每個計算節點的硬件配置：
CPU： intel 超高頻處理器（Skylake核心,4核8線程4.6ghz，8MB緩存）
內存：8GB DDR4 2400
硬盤：128GB SSD
網絡端口：千兆以太端口
可選：pcie 16x 3.0（GPU擴展或infiniband高速互聯卡）
平臺：mini機箱(450w靜音電源)
(4) 1U 24口千兆交換機或48口千兆交換機
顯著特點：
? 基于辦公環境下，靜音級渲染環境；
? 單個機柜整體性能達到傳統三倍-480核的計算能力；
? 支持GPU渲染，每個計算節點支持一塊GPU卡，通過高頻CPU+多核GPU，實現最強大的GPU渲染架構擴展
? 其高效高可用性，可廣泛用于分布式的高性能科學計算、CAE仿真計算、石油資料處理等
UltraLAB 靜音高效渲染農場配置推薦
方案
計算單元數量
配置規格
性能等同于傳統核數
浮點運算指標
售價
單位:萬億次/秒
單位:人民幣
1
2組
32核4.6Ghz，
96核
2.36
165000元
-8個計算節點
64GB DDR4 2400,
8*128GB SSD，
8*GbE
2
4組
64核4.6Ghz，
192核
4.71
320000元
-16個計算節點
128GB DDR4 400,
16*128GB SSD
16*GbE
3
6組
96核4.6Ghz，
288核
7.06
450000元
-24個計算節點
192GB DDR4 2400,
24*128GB SSD
24*GbE
4
8組
128核4.6Ghz，
384核
9.42
590000元
-32個計算節點
256GB DDR4 2400，
32*128GB SSD
32*GbE
5
10組
160核4.6Ghz，
480核
11.78
720000元
-40個計算節點
320GB DDR4 2400,
40*128GB SSD
40*GbE

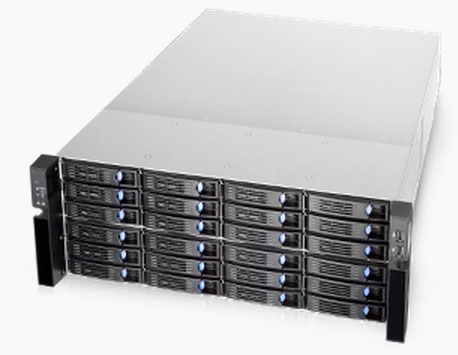

2.3 辦公環境下的高速海量存儲硬件配置方案
這是國內第一款基于辦公環境的、靜音級、海量高速網絡存儲，滿足設計部門的性能與環境要求，更加實用，不再被噪音所困擾
|
型號 |
UltraLAB NAS16 |
|||
|
|
12416-T8BRi |
12416-T8DRi |
12416-TGDRi |
12416-TGFRi |
|
1.標準配置 |
||||
|
1.1存儲平臺 |
4U機架（16盤位熱插拔，靜音級，1500W） |
|||
|
1.2存儲容量 |
14TB |
28TB |
60TB |
90TB |
|
1.3芯片組 |
intel C612 Chips+PCH |
|||
|
1.4CPU |
1顆*Xeon E5 2620v3 (6核2.4Ghz/15MB L3) |
|||
|
1.5內存 |
1根*16GB DDR4-2133 RECC |
|||
|
1.6網絡接口 |
4*千兆以太端口 |
|||
|
2.性能指標 |
||||
|
2.1網口帶寬 |
通過匯聚最大4Gbps（理論達1.25GB/s) |
|||
|
2.2 陣列IO帶寬 |
RAID5下，1.4GB/s |
RAID5下，1.4GB/s |
RAID5下，3GB/s |
RAID5下，3GB/s |
|
2.3 CPU性能 |
2304億次/秒 |
|||
|
2.4內存帶寬 |
16.66GB/s |
|||
|
3.存儲管理 |
||||
|
3.1 IOPU |
硬RAID，CPU |
|||
|
3.2緩存 |
1GB |
|||
|
3.3 RAID級別 |
支持RAID 0、1、5、6 |
|||
|
3.4 管理方式 |
基于Web的GUI，串口CLI |
|||
|
3.5基本功能 |
存儲RAID管理，監視工具，系統日志，報錯處理 |
|||
|
3.6用戶管理 |
空間劃分、分配 |
|||
|
4.擴展能力 |
||||
|
4.1陣列容量 |
最高達96TB |
|||
|
4.2CPU |
支持1顆，Xeon E5v3系列 |
|||
|
4.3內存規格 |
四通道，8*DIMM ，最大容量256GB DDR4-2133 RECC |
|||
|
4.4磁盤數目 |
16個熱插拔，單盤最大6TB，SATA/SAS接口 |
|||
|
4.5網絡端口 |
最大總共支持8口以太口 |
|||
|
4.6陣列 |
支持硬陣列卡，PCIe X8 3.0接口，16口 |
|||
|
5.操作系統 |
支持Windows，Linux 32位/64位 |
|||
|
報價 |
￥46,500 |
￥58,800 |
￥95,000 |
￥126,000 |
將設計過程的四個環節中我們提供了最合理的硬件配置方案，歡迎測試、驗證，再次承諾任何品牌的方案達到上面性能，直接退貨
