CCTV高清系統SAN應用QLogic交換機
中央電視臺（CCTV）于今年1月開播了國內第一個高清電視頻道，為電視觀眾提供采用全新的高清晰顯示技術制作、傳播和接收的電視節目。CCTV技術制作中心錄制二部高清電視節目后期制作系統以蘋果公司的非線性編輯系統為編輯單元，該系統的核心是蘋果公司的XSAN存儲網絡系統。
這個存儲網絡系統不僅具備設備之間內容共享能力，并且還要與主機和工作站配合，以實現完整的媒體數據管理、流程管理、系統管理功能，以及對應節目制作流程所需的用戶管理、權限管理、素材管理、磁盤管理、日志管理等功能。因此，存儲網絡系統必須具有極高的運行可靠性，對數據流的傳輸連續性要求也非常高；此外，視頻文件編輯制作過程對網絡系統的吞吐負載也提出了嚴苛的標準。
作為國內首批高清電視節目后期制作系統的存儲網絡，它不僅要在可靠性、實用性等方面滿足CCTV高清電視頻道當前的運營需求，還要在相當長的時間內適應發展的需要，能夠不斷地?cái)U(kuò)容和升級；同時，還要兼顧到成本控制的問題。
考慮到CCTV高清電視頻道的應用需求，蘋果公司為CCTV高清電視頻道構建的SAN存儲網絡系統架構是以光纖交換機為樞紐，聯接高清電視節目編輯工作站、主機服務器，以及在線、近線和離線三級存儲設備，整個存儲網絡設計突出強調了可靠與實用。
其中，蘋果公司的MDC服務器配備了兩臺，互為備份，發生故障時可以在15秒鐘以內快速切換。并且，XServer RAID的冗余保護技術和SAN卷的安全性設計，也都能夠極力確保磁盤陣列的安全可靠。
而對于整個SAN的樞紐設備——光纖交換機，蘋果公司選擇的是QLogic公司的堆疊式光纖通道交換機SANbox 5202。蘋果公司配置3臺QLogic光纖交換機，連接了8臺磁盤陣列系統、4臺服務器，和24個工作站，經過兩個月的運行，其可靠性與性能都令蘋果公司以及最終用戶——CCTV技術制作中心感到滿意。

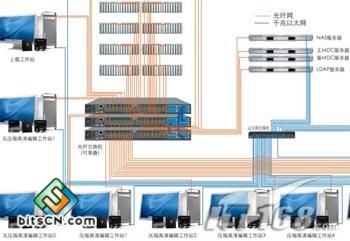

XSAN存儲網絡系統拓?fù)鋱D如下：
點擊看大圖
蘋果公司負責CCTV高清電視節目后期制作系統項目的負責工程師說：“市場上有眾多的光纖交換機產品，我們?cè)谶@個項目中選用QLogic公司的SANbox 5202并非偶然；考慮到QLogic解決方案與我們的應用需求存在多方面的契合之處，所以我們毫不猶豫地做出了選擇。”
首先，QLogic SANbox 5202獨特的IO StreamGuard?技術能夠消除影響網絡穩定性的RSCN（寄存器狀態變更通知），從而保證數據流的連續性。在任何SAN網絡中，根據發生事件的不同，F(xiàn)abric控制器都會根據需要發送廣播信息RSCN通知，從而保障Fabric中的所有設備了解最新的變更。由于有些設備對RSCN非常敏感，可能會發生服務中斷，因此，所有SAN交換機都試圖將RSCN控制在最小的范圍內。高清電視節目后期制作系統對于SAN的穩定性要求非常高，QLogic公司因此專為滿足廣電系統工作站需求，應用IO StreamGuard?技術在光纖交換機當中，以確保SAN網絡的穩定性。
第二，QLogic SANbox 5202具有業界獨有的10Gb端口作為高速堆疊鏈路，以實現整個網絡高流量的內部互聯。在這個項目中，高清節目制作對網絡系統的吞吐負載要求很高。通常情況下，一軌無壓縮高清視頻可以占用100MB/s帶寬，因此當多個高清視頻工作站同時工作時，系統中總的并發帶寬通常維持在1800MB/s到1200MB/s之間。堆疊式SANbox 5202的四個10Gb端口能夠提供超過9600MB/s的數據通道，可滿足超高流量的吞吐要求。
此外，SANbox 5202的高速ASIC芯片處理速度能達到0.4微秒最低延遲，不論數據傳輸信息量多寡，也能保證業內最低的執行時間和最高的性能，形成一條數據信息的“無需等待”路徑。
第三，QLogic隨交換機附贈的QLogic SANsurfer Switch Manager是目前唯一一款移植到蘋果操作系統平臺的SAN管理軟件。圖形化的用戶界面（GUI），簡單易用；設定向?qū)?Configuration Wizard)，一步步助你完成工作；堆疊管理(Stack Management)，減省重復設定時間，不必聘請SAN專家，就能夠完成交換機堆棧。 #p#page_title#e#
第四，蘋果公司在為CCTV高清電視節目后期制作系統設計存儲平臺時，本著按需配置的原則，既保證滿足用戶的應用需求，又要在成本控制的前提下，為未來升級擴容做好準備。所以，與存儲平臺相聯的交換機也相應地需要具備按需配置的功能。SANbox 5202可以以每4端口為增量進行升級，通過10Gb交換機間鏈路端口，堆疊4個交換機提供64個客戶端口，堆疊8個交換機提供128個客戶端口。目前，蘋果公司僅僅使用了3個SANbox 5202進行堆疊，為未來的SAN擴展預留了硬件空間。 正是由于QLogic SANbox 5202具備了眾多針對視頻文件處理系統應用需要的獨特設計，所以，QLogic解決方案能夠滿足蘋果系統在廣播電視行業的應用實際，取得了來自蘋果公司和CCTV技術制作中心兩方面的好評
