圖形工作站硬件配置完美選購指南2019v3

現在網上太多計算機“專業人士”，推出各種圖形工作站選購方案，似乎采購一臺理想的圖形工作站，是一件輕松簡單事情。
客戶方面：資金充裕，買個高端的，資金比較緊，買個低端的，找個大品牌工作站就可以
廠家/代理商方面：推薦最貴的就是高端的，推薦便宜的就是低端的

但是實際情況：
可能1 招標采購的高端工作站（大品牌，配置雙Xeon 56核），HFSS運行表現不盡人意，
可能2 擁有48核工作站的運行Comsol Multiphysics計算速度還不如8核的工作站快
可能3 代理商推薦專業高端配置的工作站（雙Xeon+圖卡），MatLAB軟件計算很慢
可能4 花高價買回來的配備Quadro RTX6000的工作站，Solidwork三維模型還是卡頓
可能5 傾斜攝影建模工作站配備雙Xeon（56核@3GHz）性能表現不如6核
可能6 大屏拼接工作站用雙Xeon工作站，圖形流暢度遠不如單CPU配置機器
…

如何推薦圖形工作站，專業人說專業事情

（一）了解圖形工作站

首先我們的了解圖形工作站應用場景，
A1 工程計算類：數值模擬、科學計算、工程仿真計算、量子化學計算、分子動力模擬、油藏模擬計算...
A2 圖形設計類：三維CAD、三維建模、三維建筑設計...
A3 圖像處理類： 航空影像處理，醫學成像，視頻處理、GIS、地震資料處理...
A4 視景仿真類：三維視景生成、科學可視化、虛擬現實、大屏拼接...
A5 影視后期類：基于高清/2K/4K/5K/6K/8K視頻的剪輯、特效合成、調色...
A6 大數據與AI類：金融期貨量化策略高頻交易、深度學習應用（人臉識別、汽車自動駕駛、醫學圖像、語音翻譯）..

圖形工作站廣泛用于航空航天、國防軍工、船舶海洋、石油、電力、電子、金融、冶金重工、基礎建設、科研、廣電、公共安全等行業，
圖形工作站運行各種專業應用軟件，其軟件算法和數據計算量有很大的差異

圖形工作站對運行環境（溫度、濕度）、機箱結構（空間）、移動便攜、供電方式等也有特殊要求

因此選購圖形工作站需要充分了解運行軟件及數據規模，給出匹配與均衡合理的硬件配置才靠得住，再加上專業公司需要圖形工作站系統性能優化、完善的三年硬件系統支持體系，這樣的圖形工作站從配置到使用，機器性能表現滿意。

因此，從應用到軟件，到工作站硬件架構，都要非常清楚了解，才更好的配置一臺工作站

（二）圖形工作站選型推薦

下面是不同應用場景和相應的軟件及圖形工作站硬件配置參考

應用場景A1 科學與工程仿真計算

該應用場景以計算為主，如：數值模擬、有限元仿真計算、量子化學計算、分子動力模擬、材料模擬、油藏模擬計算、電子系統仿真、光學設計仿真等



主要應用軟件

• 科學計算、數值模擬、數學規劃 Matlab、Mathematica、Octave、Gurobi…
• 結構、流體、熱分析、多物理場耦合 Ansys、Abaqus、Nastran、LS-Dyna、Fluent、STAR CCM+、COMSOL Multiphysics...

• 電磁場仿真 HFSS、CST Studio Suit、Feko、安捷倫…

• 電子系統設計與后仿模擬計算（EDA） HSPICE、…

• 量子化學、分子動力模擬 Gaussian、Lammps、Amber、NAMD、Docks、

• 材料模擬  Material Studio

• 油藏模擬、地震資料解釋 Eclips、Nexus、Paradigm GeoDepth

• 光學設計與仿真  CodeV、Zemax、Lightools、OptiWave

• 電力系統仿真 PSASP、Siemens PSS/E、ETAP、EMTP-RV、RSCAD、PSCAD


這類應用涉及到行業和專業不同，其算法特點有很多不同，對硬件配置要求也有很大的差異

例如1-1 結構仿真理想的硬件配置
計算特點：多核@高頻+大容量內存+高io，其中最高48核，核再多性能沒有多少提升，高頻才是加速的關鍵，內存少數據在硬盤與內存之間來回導入導出或硬盤io性能差，整機計算等待時間加長
推薦機型1  UltraLAB AX400（18核@4.2GHz+192GB+高速緩存盤）
推薦機型2  UltraLAB EX630 （36核@3.9GHz+384GB+并行存儲）
推薦機型3  UltraLAB Alpha730（48核@4.3GHz+768GB+并行存儲）
推薦集群  計算節點（18核@4.2GHz）x N

例如1-2 流體仿真理想硬件配置
計算特點：多核@高頻，最高64核，核再多沒有提升
推薦機型1  UltraLAB AX400（18核@4.2GHz+128GB）
推薦機型2  UltraLAB EX630i（32~48核@高頻）
推薦機型3  UltraLABAlpha730（64~72核@高頻）

例如1-3 電磁仿真軟件HFSS理想配置
計算特點：多核@高頻，最高28核，提升頻率是加速的關鍵
推薦機型1  UltraLAB AX400（18核@4.2GHz+256GB）
推薦機型2  UltraLAB GT400M（28核@4.6GHz+384GB）
推薦機型3  UltraLAB EX630i（36核@3.9GHz+768GB）
推薦集群  計算節點（18核@4.2GHz+192GB）x N

例如1-4 多物理場耦合(Comsol Multiphysics)仿真計算理想配置
計算特點：多核@高頻，最多8核，核再多沒多少提升
推薦機型1  UltraLAB H380(8核@5.2GHz+64GB)
推薦機型2  UltraLAB AX400（10核@4.6GHz+128GB~256GB）
推薦集群  計算節點（8核@4.6GHz+128GHz）x N

例如1-5 分子動力模擬軟件Amber/Gromacs/Lammps、電磁仿真軟件CST理想硬件配置
計算特點：支持GPU加速，性能提升顯著
推薦機型1  UltraLAB GX380M（8核@5.0GHz+1~2雙RTX2080Ti）
推薦機型2  UltraLAB EX630i（32~核~@高頻+2~4塊RTX2080Ti）
推薦機型3  UltraLAB GX630M（32~核~@高頻+4~8塊RTX2080Ti）

#p#page_title#e#
應用場景A2 三維圖形設計類

由于intel X86架構性能強大，進入圖形工作站領域，IBM、SGI、SUN專業圖形工作站廠家于2006年前后相繼退出市場，新的圖形工作站廠家，似乎為了利益最大化，與其他廠家競爭重點放在生產規模和渠道拓展，只要能賣，其他都不重要，忽視圖形工作站銷售員對技術素質要求，忽視代理商的專業知識培訓，實際情況是大部分代理商根本不懂應用、不熟悉硬件架構，比如基于三維圖形設計的工作站配置片面認為：面對復雜模型，圖卡最重要的

典型的應用分類及軟件：

• 有限元分析前后處理 ICEM CFD、HyperMesh、ANSA、Femap

• 三維機械CAD/CAM Catia、UG、Creo、Solidworks

• 三維建筑、基礎設施可視化設計 Revit、ArchiCAD、Microstation、

• 三維測量、點云處理、逆向工程

• 電力設計AutoCAD Electrical、Microstation V8、PDMS、PKPM、Protel、Aveva E3D


三維繪圖方面知識點
三維CAD就是三維圖形生成，就是將設計的產品~3D圖形顯示在圖形工作站屏幕上，這種圖形不是三維圖像或圖片，是參數化的圖形數據，三維圖形流暢轉動過程是隨著鼠標移動，計算機一秒內至少生成24幅畫面，計算機三維畫圖兩個關鍵環節：

環節1 圖形的幾何頂點計算---全靠CPU，圖形移動縮放流暢的話，說明CPU計算能力滿足要求，此環節跟顯卡沒有一毛關系，也是造成三維模型卡頓最關鍵點，隨著屏幕的分辨率增大（高清—2K---4K---8K），或隨著三維模型復雜度大幅提升，幾何頂點數據量幾何級提升，CPU算力面臨巨大的考驗，

環節2 圖形生成—依賴GPU完成，根據CPU計算出的幾何頂點，在屏幕上畫出相應的三維圖形，這個環節，全靠顯卡（主要是Nvidia Quadro系列），因?yàn)槠聊环直媛视邢蓿ㄍǔ８咔澹?，三維圖形的幾何頂點數據量，顯卡顯存2GB~4GB足夠了，現有中低端顯卡（QP2000、RTX4000）的像素填充率性能完全能保證3D模型的流暢 ，用RTX5000以上純屬畫蛇添足

例2-1 三維CAD最強配置推薦：8核@5.3GHz+RTX2000或RTX4000

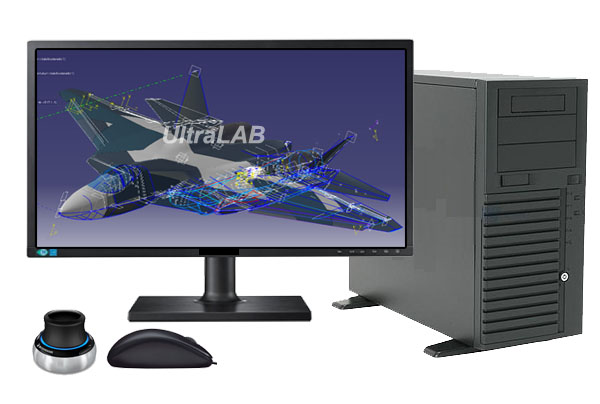

推薦機型：UltraLAB H380（定位于滿足大型復雜三維CAD模型參數化設計）

應用場景A3 圖像處理類



這類應用是以圖像處理為主，不同的行業，有不同的圖像數據和不同的算法，
典型的應用分類及軟件：

• 數字?jǐn)z影測量ErDAS、PCI Geomatica
• 傾斜攝影三維建模 Smart3D、Pix4D

• 地理信息系統ArcGIS，MAPinfo

• 醫學成像 ViTAL、Mimics

• 工業CT實時圖像重建VGStudio Max

• 氣象資料處理 WRF、MM5


例如3-1 無人機傾斜攝影建模合理硬件配置：8核@5.2GHz+RTX2080ti

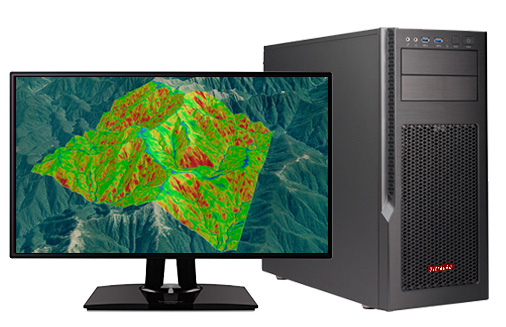

例如3-2 地理信息系統合理硬件配置：6核@高頻+大顯存圖卡或顯卡
例如3-3 醫學成像熱門硬件配置：多GPU+雙Xeon架構
例如3-4 氣象資料處理：雙Xeon架構的多機集群

應用場景A4 視景仿真、可視化、虛擬現實類

這類應用的鼻祖是SGI工作站+VegaPrime軟件，隨著時代發展，視景仿真隨著硬件性能提升和應用場景擴展，可視化、虛擬現實、大屏拼接或多屏現實等出現
主要應用分類及相關軟件：

• 虛擬現實、視景仿真VegaPrime、3DVIA、OpenGVS，Virtools，
• 三維建筑可視化 Lumion、SketchUp、Navisworks

• 超大屏幕墻拼接合成

• 海量數據三維可視化(石油、醫學、海洋…) Geoprobe、OpenInventor、VTK、Avizo

• 大型三維GIS可視化展示系統（資源管理、城市規劃、軍事指揮、航空管制、應急系統）

• 全景視頻合成拼接

• 多路實時視景仿真

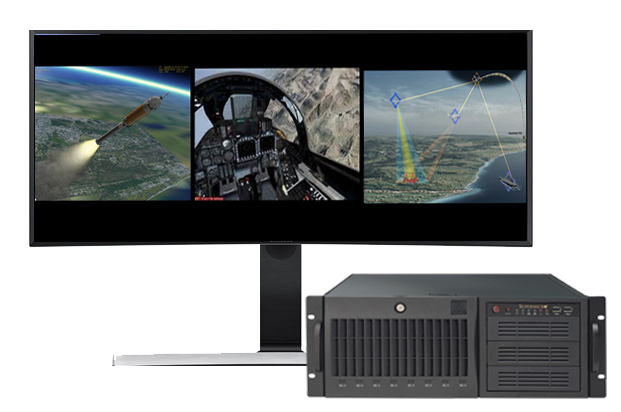

例如4-1 三維視景仿真最強配置：8核5.3GHz+RTX5000
例如4-2 大屏拼接合理配置：多輸出端口合成拼接+8核@5.3Ghz


應用場景A5 影視后期處理

這類應用主要是影視動畫設計、渲染，后期剪輯處理、特效合成、調色等，
涉及到不同規格視頻（高清、2K、4K、5K、6K、8K）的視頻編碼解碼、合成計算，涉及到CPU架構和GPU加速支持等

主要應用：

• 三維建模/動畫設計 3DS Max、Maya、Photoshop、Sketchup、Lumion、Rhino
• 視頻剪輯Premiere Pro、Mdeia Composer、FCP 、Edius、Vegas

• 特效合成After Effects、Nuke X、Fustion Studio、Flame

• 渲染3DSmax、Maya

• 調色 DaVinci Resolve、Speed Grade、Lustre


例如5-1 三維動畫與平面設計合理配置：高頻CPU+RTX游戲卡系列

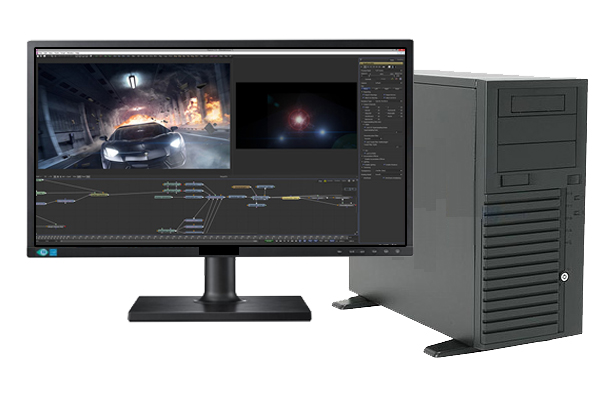

例如5-2 4K影視后期剪輯、特效合成工作站最強配置：8核@5.2GHz+RTX2080Ti
例如5-3 8K影視后期（剪輯、特效合成、調色）最強配置：28核@4.8GHz+雙Titan RTX+雷電3接口或雙高io海量存儲（最少90TB）

應用場景A6 深度學習、大數據、金融建模類

這類應用主要是人工智能神經元計算、蒙特卡洛算法、數據建模、數據分析為主，
主要應用：

• 人工智能、深度學習、機器學習 Tensorflow,Torch,Cafe,Nvidia DIGITS
• 金融計算 KX、Wombat

• 量化交易、高頻交易HFT、程序化交易

• 期權定價建模計算

• 大數據分析/挖掘 Hadhoop、R語言、Python、SPSS


例如6-1  深度學習靜音級工作站合理配置
計算特點：多GPU卡+高頻CPU+并行存儲
推薦機型1  UltraLAB GP400M（最多7塊GPU卡+8~18核@高頻）
推薦機型2  UltraLAB GX630M（最多9塊GPU卡+雙Xeon@高頻）

例如6-2 高頻量化交易合理配置

計算特點：多核@極致高頻+低延遲系統架構

推薦機型1 UltraLAB HF380（8核@5.3GHz）+超低延遲系統
推薦機型2 UltraLAB F400（10核@4.9GHz,18核@4.8GHz）+超低延遲系統
推薦機型3 UltraLAB HF630（16核@4.3GHz）+超低延遲系統


（三）真專業圖形工作站公司最低條件

應用面臨不斷擴大和豐富，計算精度和數據規模提升，仿真計算或設計要求越來越高、圖像處理數據量越來越大，如何配置好圖形工作站，需要長期經驗積累和豐富的專業知識

1.對銷售者素質--專業要求
（1）熟悉圖形工作站應用
（2）了解運行軟件或算法特點
（3）精通工作站硬件配置架構
（4）精通硬件與OS系統優化
（5）掌握各種應用面臨各種問題積累

2 產品生命周期技術支持--不是簡單硬件售后
（1）三年的快速更換式售后
（2）系統級維護支持
（3）24小時在線式實時響應支持

從人的素質到維護服務，都不同于普通PC、服務器產品銷售和售后，圖形工作站配置到生命周期使用，其背后都需要有專注的人才，和專業的技術支持體系
