電視臺蘋果非編網絡編輯系統方案

唯我獨尊－蘋果高清/標清非編解決方案


電視節目的后期制作、包裝和合成在數字視頻技術推動下，正經歷高速發展的過程。各種新的軟硬件產品不斷出現，新技術的應用在提高了制作、包裝、合成的質量和速度的同時，還把單獨的工作站組成了一個多工作人員可以同時協同工作的制作流程網絡體系，共享的制作包裝網絡強大資源，極大的提高了工作效率。

隨著數字高清節目逐漸提到播出的日程上來，無壓縮標清節目的廣泛制作播出，電視臺、節目頻道的節目制作包裝提出了更新的要求，因此根據電視臺的整體運營要求以及欄目設置、制作要求，我們利用Apple在視音頻領域產品的全面解決方案，以極高的穩定性、先進的網絡構架技術、世界最新的視音頻技術為基礎，經過認真細致的系統分析，提供了具體適合電視臺全面節目制作、包裝和合成最優化的節目制作包裝合成系統網絡解決方案。

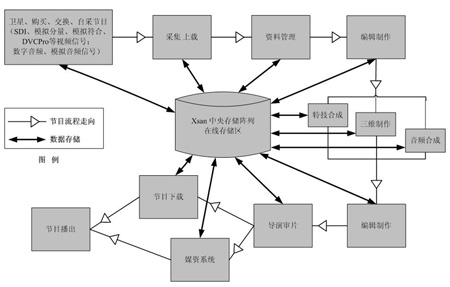

電視臺制作中心視音頻系統工作流程圖：

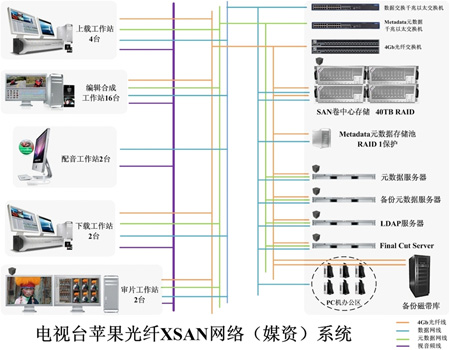

電視臺蘋果XSAN光纖媒資系統整體方案拓?fù)鋱D：

本方案中SAN管理軟件采用Apple Xsan 2.0，Xsan 2.0是企業級的存儲解決方案，提供跨平臺SAN文件系統，完全使用FC Direct I/O功能，不在SAN網絡中使用TCP/IP及NFS方式共享文件。特別適用于音視頻編輯，高性能計算，特效制作等高數據量傳輸環境?？蛻舳伺cMDC服務器通過Ethernet傳輸控制信息。

電視臺制作中心的節目來源多，節目制作包裝合成網絡系統通過Xsan 2.0管理軟件能夠滿足各種來源和信號節目的制作、包裝合成，互相之間共享數據，各個功能系統之間（非線性編輯系統、特技包裝合成系統、音頻制作合成系統和DVD創作和發行等），以及將來的高清節目的制作，要求各職能系統協同合作，共享網絡存儲空間。

Xsan 2.0是企業級的存儲網絡解決方案。它安裝在每個直連在SAN網絡的主機上，將整個或部分掛接在SAN網絡上的FC磁盤陣列的存儲空間形成一個單一文件系統，使得每個主機都可以以FC的高速度同時訪問同一文件。用戶可以訪問并共享其他用戶的數據，而無需考慮是什么介質或其所處的是哪臺主機。

通過Xsan 2.0存儲網絡，支持海量集群節點訪問同一份數據或素材，相比通過NAS來實現數據共享，訪問速度提高5-10倍，而且可以根據需要隨時擴展。目前MAC OS X平臺上運行的生物基因組分析系統、Shake集群渲染系統、高性能科學運算系統都可以無縫遷移到Xsan 2.0存儲網絡上去。

通過Xsan 2.0提供的共享存儲網絡，我們可以非常方便的實現文件服務器，流媒體服務器的集群，從而獲得更好的性能和更高的可靠性。

Final Cut Server服務器，其功能主要是作為SAN共享服務器和媒資管理服務器兼轉碼服務器來使用，主要作用是通過XSAN 2.0管理軟件作為仲裁服務器給光纖網絡中的各個結點共享大容量中心存儲，同時還安裝了Final Cut Server媒資管理兼轉碼軟件能夠做為一個光纖或以太網絡的媒體資產管理服務器。

Final Cut Server 是 Final Cut Pro 中剪輯工作流程的完美擴展。從 Final Cut Server 將媒體資產拖入 Final Cut Studio 的任何一個軟件中。利用 Final Cut Server 整理 Productions，包括 Final Cut Pro 項目的任意組合、粗略剪切序列、媒體資產、作品文件等。或者在 Final Cut Server 中創建 Final Cut Pro 項目，檢驗后開始剪輯；當你核對好以后，目錄將會自動更新。

不管你是要剪切廣告、剪輯長片還是趕制晚間新聞，F(xiàn)inal Cut Server 都將幫你在協同工作時更快捷更靈活。

系統整體設計目標：

1、先進性： 在成本可以接受的范圍內提高工作人員的效率，我們使用了目前最先進的硬件技術：64位多處理器、光纖存儲網絡、RAID高速冗余、千兆網卡、遠程圖形界面管理。這些高新技術的使用可以大大提高工作的效率，減少操作等待的時間。 同時使用服務器雙機切換技術還可以避免服務器宕機的影響，避免整個存儲網絡癱瘓?jiān)斐傻膿p失。

由于制作包裝網絡需要大量使用各種特效和合成處理，所以對軟件的功能要求很高，而Final Cut Pro 6、Shake 4、Motion 3、Logic Studio、DVD Studio Pro、Color等軟件均是業界頂尖軟件系統，通過多個版本的升級，一直保持著同行業中的領先地位。 #p#page_title#e#

2、實用性： 圖形化的操作界面和中文化的軟件，部分主要的英文軟件有相應的各種中文培訓教材，使整套系統可以輕易的上手。硬件和Final Cut Pro 6、Shake 4、Motion 3、Logic Studio、DVD Studio Pro、Color等軟件平臺均源于同一公司開發的系統確保軟件最優化運行。

整個架構在設計上本著以人為本，以實用為本的原則，在深入了解和充分理解了廣電行業的應用和需求的基礎上，使用更適用于媒體行業、更遵從于業界標準的和更簡單易用的網絡工作流程和數字媒體資產管理。

3、可靠性： 系統在設計上采用高可用性技術、磁盤冗余RAID技術、硬件設備冗余技術等必要手段，可實現系統長期穩定、不間斷運行，最大限度地滿足用戶長期使用和管理要求。

4、安全性： 系統的穩定直接關系到數字節目平臺的制作效率。采用幾乎不受病毒侵?jǐn)_的UNIX操作系統、軟件方式的系統鏡像、雙端口光纖通道網絡、千兆以太網卡、硬件方式的RAID 0, 1, 3, 5，6和無單點故障的冗余陣列確保整個系統設計的安全性。

5、開放性： 系統具備開放的體系結構和用戶接口，便于新設備的使用，硬件設備具有多種規格的標準接口和通信協議（如：USB 2.0, FireWire 400, FireWire 800, 4Gb Fibre Channel, TCP/IP 傳輸協議等），可以兼容不同廠家的產品和設備。軟件使用標準的開發系統架構，有很好的可開發性。

整套系統為基于開放的標準、文件級的訪問，在融入媒資系統時，可以安裝多種數據庫的客戶端，建立相應的媒體數據庫，包括：oracle、sybase、mysql等數據庫都支持該系統。同時該系統輸出的MPEG2和MPEG4格式媒體可以被媒資系統管理，或者轉碼為其它開放格式的媒體文件，符合開放的標準，為跨制作平臺提供了方便。

6、經濟性： 在滿足需求的同時，選擇高性價比的產品是非常重要的，蘋果公司的Final Cut Pro 6、Shake 4、Motion 3、Logic Studio、DVD Studio Pro、Color、Xsan 2、MAC PRO、Xserve、蘋果認證Promise磁盤陣列產品都以高性能和低價格在用戶中廣泛使用，是目前性能和價格比最高的產品。

7、可擴展性： 系統采用規范的體系結構和接口設計，支持系統在規模、處理能力、存儲容量、網絡負載方面的升級擴充，為技術升級、通道擴展等留有足夠的余地，并提供整套系統向高清晰度電視的平穩升級能力。

8、可維護性： 在系統設計中提供有效的系統監控手段和軟硬件工具，以便監測網絡通信系統、計算機主機和存儲系統的運行狀態，及時發現并通知系統故障和隱患，提供有效的故障排除手段，保障系統正常運行，蘋果系統的設備均可通過圖形化的界面來進行故障檢測和維護。
