隨著國內數字高清技術的發展，越來越多的電影和電視頻道會采用數字高清技術來進行節目拍攝、制作和播出，相應地，高清制作網系統的需求量也會越來越大。滿足高清編輯制作要求是今后國內多媒體網絡發展的方向和目標。

與標清相比，高清節目畫面的高清昕度意味著單位時間內需要傳輸更多的數據量，碼率更大，數據傳輸時占用的帶寬更大，相同時長的節目所占用存儲容量空間也更大。相同工作站數量的網絡系統就需要更大的傳輸帶寬。

高清制作網和普通標清制作網在存儲系統設計方面有較大的區別，需要選擇高效地、具有高傳輸帶寬的存儲設備和網絡傳輸設備。在設計高清制作網絡的存儲系統時，首先需要考慮和分析以下幾個方面的因素：

1、 節目素材的格式和碼率；

2、 節目素材的網絡化編輯方式；

3、 網絡的服務類型，是新聞制作型還是后期制作型網絡；

4、 網絡系統的日產量；

5、 上下站工作站和編輯工作站的數量；

6、 節目和素材在線存儲的時間；

1 高清制作的格式和碼率

對于制作網的存儲設備設計來講，最核心的問題就是節目素材的格式和碼率。格式和碼率將直接決定著整個系統所需要的總帶寬和以及所需要占用的容量，影響著存儲設備、網絡交換設備和FC HBA卡的設備選型，影響著網絡系統的架構和規模。

標清制作網經過多年具體項目的實施和應用，技術已經非常成熟。設計標清制作網時，根據新聞網、后期制作網、播出系統等業務類型的不同，高質量編輯制作格式一般都會選擇DV50、DV25、MPEG-I、MPEG-IBP，節目素材的碼率也一般為25Mb/s或50Mb/s。

相比而言，高清制作網絡的設計和建設還處于探索階段，實施的項目也相對較少。究竟高清制作網絡采用什么樣的格式和碼率是合適和可行的？哪種格式將來會成為比較通用的編輯格式？對此大家眾說紛紜。

經筆者了解，目前可用于高清制作的格式及其碼率如下：

1、HDV，高清編輯制作碼率為25Mb/s；

2、專業光盤，高清編輯制作碼率為35-50Mb/s；

3、MPEG－2 I幀, 高清編輯制作碼率為100-240Mb/s；

4、無壓縮8bit, 高清編輯制作碼率為會在850Mb/s；

5、無壓縮10bit, 高清編輯制作碼率為會在1Gb/s。

由于節目素材的碼率大小直接影響制作網的規模和工作站的數量，基于對碼率大小和與碼率所對應的系統帶寬占用等方面的考慮。在這5種格式中，很多人都普遍認為HDV和專業光盤有可能會用于新聞快編類的單機系統，8bit和10bit無壓縮可能會用于高質量后期制作，而能用于大規模的網絡化編輯制作的只有MPEG2 I幀，且碼率設置為100 /s就足以滿足節目制作和播出的需要。

2 網絡化編輯方式

網絡化編輯方式即就是非線性編輯制作系統的節目素材上下載和編輯方式。在標清制作網的發展初期，由于網絡存儲設備的帶寬有限，高碼率編輯工作站價格太高，制作網不得不采用高低雙碼率編輯的方式來解決網絡存儲帶寬不足和制作網中編輯工作數量少的問題。

目前，雖然存儲設備和網絡交換設備接口速率已經達到4GB，可用帶寬已經大幅度得到提高，但仍然面臨相同的問題。因此在現階段采用雙碼率編輯對于高清制作網是也仍然是一個最佳的選擇。雙碼率編輯是指在節目上載時同時生成一個高清碼率文件和一個標清碼率文件，節目的編輯主要是依靠編輯工作站對標清碼率來完成，節目制作完成后，再通過下載工作站下載成高清碼率。

3 高清網絡帶寬計算

設計存儲系統時首先要做的就是計算整個網絡所需要的總帶寬，總帶寬是存儲設備選型的重要參考因素。

我們舉例來計算一個中型部門級高清制作網的總帶寬。工作站數量按30臺來計算，其中上下載工作站12臺，編輯工作站18臺，最大實時視頻層數為2層。節目素材采用高低雙碼率協同編輯的方式，其中高清碼率為240Mb/s，標清碼率為50Mb/s。

上載工作站在節目素材上載時生成一個高清碼率和一個標清碼率的視頻文件，每臺上載工作站占用290Mb/s帶寬。編輯工作站全部采用標清碼率進行兩層實時視頻編輯，每臺編輯工作站占用100Mb /s帶寬。下載工作站全部采用高清碼率，當下載兩層視頻的高清節目時，每臺下載工作站將占用時會占用480Mb /s的帶寬。 #p#page_title#e#

假設網絡中的6臺上載工作站、6臺下載工作站和18臺編輯工作站同時工作時，高清制作網絡帶寬分析如下表：

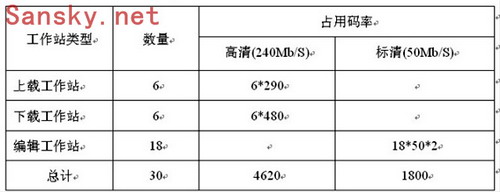

表1：編輯工作站支持兩層實時

(表1)

由上表可知，當30工作站同時工作時，整個系統所需要的總帶寬為802MB/S，考慮到網絡系統要有20%的帶寬冗余，那么存儲系統應該至少能夠提供1003MB/S的帶寬。

兩層實時視頻編輯一般多于新聞類或?qū)ｎ}類節目的制作網，如要進行節目的后期精品制作，節目的編輯制作經常需要進行3-4層的實時視頻編輯，當進行4層節目編輯時所需要的帶寬就會大幅度增大。則此時高清制作網絡帶寬分析如下表：

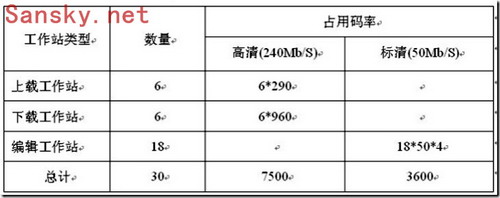

表2：編輯工作站支持四層實時

(表2)

由上表可知，當30工作站同時工作時，整個系統所需要的總帶寬為1387MB/S，再加上存儲系統帶寬的20%冗余，存儲系統應該至少能夠提供1734MB/S的帶寬。

由表1和表2的分析可知，由于高清制作網所需要的帶寬相對較大，為了能夠保證高清制作的正常運行，其核心存儲設備就必須得采用高性能、大帶寬的4GB接口光纖通道存儲設備。
