基于Vega的閃電渲染方法
時間：2009-06-13 17:33:00
來源：UltraLAB圖形工作站方案網站
人氣：9002
作者：admin
1 概述
閃電模擬一直是視景仿真[1]中一個的重點。目前關于閃電模擬的方法基本都是采用粒子系統[2]。使用粒子系統模擬閃電，就是實時控制每一個粒子運動和變化，這樣粒子運動的軌跡就構成了閃電[3~4]。
視景仿真主要基于Vega進行開發。Vega是美國Multi Gen-Paradigm公司用于虛擬現實、實時視景仿真、聲音仿真以及其他可視化領域的世界領先級視景開發軟件。Vega有自己的粒子系統，但是它沒有辦法進行閃電模擬。Vega的粒子系統是封裝好的，用戶只要設定好粒子的數量、產生方式、各種速度(風速、矢量速度和隨機速度等)、顏色和重力加速度，就可以使所有的粒子按照要求開始運動和變化。由于這樣的封裝，Vega的粒子系統使用起來非常方便，尤其是實現雨和雪模擬的時候，然而也是由于這樣的封裝，用戶只能知道整體粒子系統是按照什么方式工作的，根本不能得到單獨一個粒子的實時狀態和位置，因此使用Vega的粒子系統難以控制粒子模擬閃電。
現在，基于Vega的閃電模擬目前主要采用的是播放紋理技術，所謂播放紋理就是事先把閃電現象做成一系列的連續圖片，當要產生閃電的時候，系統就高速播放這些連續的圖片，就像播放閃電動畫一樣。然而這個技術存在很大的缺點：(1)因?yàn)槊看尾シ诺亩际峭瑯拥募y理圖片，所以閃電樣子單一；(2)當閃電位置和大小變化的時候，都要對紋理圖片進行縮放、變形，因此存在一定的失真；(3)由于閃電是紋理實現的，因此它無法實現因?yàn)殚W電顯現而產生的特效[5~6]，比如閃電與地面物體的碰撞、閃電的光照現象、閃電云彩效果等。
圖1 使用播放紋理技術產生的閃電現象
1994年，T.Reed[3]比較系統地提出了用粒子系統實現CG閃電模擬。具體方法：在云中放一個粒子，然后這個粒子隨機產生幾個子粒子，子粒子隨機地產生向下的角度，向下運動，子粒子又隨機地產生新粒子……，這樣就產生了整個閃電整體。在渲染方面，他采用光線跟蹤技術，不過僅僅只渲染了閃電主枝。由于當時技術的限制，他的閃電模擬做得比較粗糙，只追求模擬閃電的樣子。1999年，楊子華[4]進一步總結闡述了T. Reed的閃電模擬方法。同年，P.Kruszewski[7]在隨機二叉樹的理論基礎上，提出了一個可以改變參數的閃電模型。只要設定好模型的多個參數，就可以產生出令人滿意的閃電樣子。由于在渲染上，他還是采用T. Reed模型中的方法，因此他也只考慮閃電主枝的渲染，閃電分支以及周圍物體的渲染沒有考慮進去。
2001年，B.Sosorbaram等[6]提出自己的閃電模擬方法，在他之前的閃電模型、閃電形態的參數都是從圖片或者錄像中估計出來的，而B.Sosorbaram強調使用物理的參數，這樣產生的閃電才更加真實。而且在他文章中也實現了閃電對周圍云彩的光照效果。
閃電模擬中，閃電分支越多，渲染就越復雜，占用的時間就越多，而降低閃電分支的復雜度，整個閃電模擬就會失真，因此，閃電模擬還沒有廣泛應用到大型的虛擬現實仿真系統中。基于此，本文提出一種閃電渲染算法，可以通過簡單的閃電形狀，模擬出效果真實的閃電。
2 Vega中閃電渲染的新方法
2.1 可行性
圖2是開發Vega應用的層次關系[8]，從底層實現來看，Vega實際上是基于場景圖(scene graph)之上的，而場景圖管理系統本身又建立在OpenGL這樣的標準圖形庫之上。在SGI平臺上，Vega所依附的場景圖管理系統就是Performer，而在Windows平臺上，Vega所依附的是一套被稱為“Jolt”的場景圖管理系統(Jolt實際上就是PC上的Performer實現)。另外，Vega不但提供大量的API函數，還提供回調函數(CALLBACK)[8]，因此，可以在回調函數中實現OpenGL命令和Vega API函數的結合。
圖2 開發Vega應用的層次關系
Vega應用有3個必需步驟[8]：初始化系統(vgInitSys())，定義系統(vgDefineSys())，配置系統(vgConfigSys())，之后就可以進入Vega應用的主循環來渲染幀和幀同步(vgSync Frame()和vgFrame())。本文在配置系統之后使用vgAddFunc (vgGetChan(0), VGCHAN_POSTDRAW, Lightning, NULL )，定義一個名為Lightning的VGCHAN_PREDRAW回調函數，它的參數為空。VGCHAN_PREDRAW回調函數是在創建通道之后、開始畫圖之前調用。 #p#page_title#e#
2.2 閃電結構生成
為了提高模擬的真實度，采用以下方法進行優化：(1)采用優化過的隨機函數來控制閃電段的角度和長度。(2)對所有閃電段都增加了參數來表示它的能量，同一層次的分支中，能量隨著閃電段延續而減小，不同級別的分支，其初始能量也是不一樣的，這樣最終閃電效果不像傳統方法中閃電粗細始終不變。(3)整個閃電段都共面，這個面是一個垂直地面的Billboard，其法向量平行于視線。
2.2.1 數據結構
struct segment //閃電段的結構
{
Vector3 start; //段的上節點坐標
float power_start； //上節點處能量
Vector3 end; //段的上節點坐標
float power_end； //下節點處能量
}; //閃電分支結構
{
Vector3 start; //分支最頂節點坐標
float power； //分支初始能量
float angle； //分支的初始角度
};
2.2.2 算法描述
Step1 取云間一點作為整個閃電的起始點，生成branch對象，隨機生成它的power和angle，并將這個branch壓入分支棧。
Step2 判斷分支棧是否為空，如果為空，表示整個閃電結構已經生成，則轉Step7；否則，從分支棧中彈出一個分支，以它的坐標和能量作為新生成segment對象上節點的坐標和能量。
Step3 隨機決定是否在segment對象上節點處是否產生新的閃電分支，如果產生，則上節點的坐標作為新branch對象的start，而power和angle都采用優化隨機函數產生(注：power小于上節點能量)，并將此新的branch對象壓入分支棧。
Step4 根據segment對象的上節點和能量以及整個分支的angle，采用隨機函數生成其下節點的坐標和能量。因?yàn)樵谕环种е心芰窟f減，所以要控制隨機函數，使得下節點的能量小于上節點能量而且還不能引起能量巨變。
Step5 保存上面生成segment對象，并將其下節點坐標和能量作為新的segment對象的上節點坐標和能量。
Step6 對新segment對象上節點的坐標和能量進行判斷，如果它已經到達地面或者它的能量已經太小(可忽略)，則轉Setp2；否則Step3。
Step7 生成過程結束。
生成的segment對象集合就構成了整個閃電結構。
2.3 紋理生成
2.3.1 紋理結構生成
采用2.2.2節的生成算法在紋理圖片上生成一個小型的閃電，這個閃電結構簡單，分支少。然后根據分支的層次，以每個segment的上、下節點連線為中心向兩邊擴展，生成segment面。閃電主枝為最高層，因此它的面最寬，從上層分支上生成的分支為下一層，寬度比上一層遞減，如圖3。
圖3 閃電紋理的結構層次
2.3.2 紋理著色
通常閃電段周圍會有一些別的顏色，顏色是閃電與空氣中化學物質發生作用以及物理作用產生的，稱為閃電的燃燒顏色，一般其為粉紅色或者淡藍色。首先將2.2.1節生成的segment面著色為白色用來表示閃電本身的顏色；然后每個閃電段的燃燒顏色由式(1)計算： 2exp(())iiidGgWλλ=− （1）
其中，iGλ為段i在光線λ下的燃燒顏色；gλ為光線λ的最大值；為段i周圍燃燒區域?qū)挾鹊囊话耄阉O(shè)置為段i的長度；為距離段i的距離。由于當>2.2倍的時，ididiW2exp(())iidW−的值已經小于1％，因此在計算的時候只需要計算閃電段兩側2.2倍距離以內的點，這樣就大大減小計算的復雜度。
圖4是采用光線λ為淡藍色時候渲染出來的紋理圖片，其中，黑色部位為透明。
圖4 渲染紋理
2.4 實現
在2.2.2節算法生成的閃電結構中，閃電被分解成閃電段，根據segment結構，以上、下節點連線為中心向兩邊擴展形成segment面，擴張寬度大小由上、下節點的能量power控制，這樣就體現了分支層次結構以及閃電能量的遞減。在每個擴展的segment面上都映射[9]2.3節生成的紋理，這樣就完成了閃電本身的渲染。
對閃電周圍環境的渲染，包括閃電對場景和云層的照亮效果，通過Dobashi[5]提出的在主要的閃電分支上增加數個點光源實現。
2.5 實驗結果 #p#page_title#e#
與Vega中的播放紋理技術相比，本文提出的方法靈活，閃電的形狀變化豐富，而且實現閃電本身渲染、閃電對周圍環境的光照特效。
與其他的閃電渲染算法相比，此方法最大的特點就是簡單，如果傳統方法產生的閃電有10 000個閃電段，那么就必須計算10 000個閃電段，渲染10 000個閃電段，而如果采用此方法，制作的閃電紋理里面包含20個閃電段，整體閃電的閃電分支就只需要500個，那么程序就只需要計算520個閃電段，渲染20個閃電段就可以達到同樣逼真的效果。

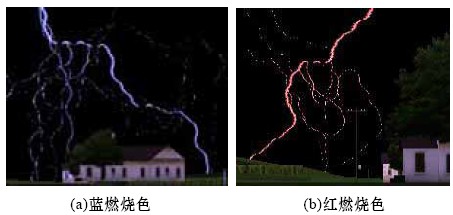

圖5是近距離的效果，閃電主枝上的小分支非常多，采用紋理映射技術，只需要不到8個閃電就實現了。圖6是遠距離的效果，閃電形狀更加真實，而且閃電對周圍環境的光照特效也非常明顯。
圖5 近距離效果
圖6 遠距離效果
2.6 使用新方法需要注意的問題
Vega并不是所有的回調函數都可以使用OpenGL指令繪圖，準確地說只有在屬于Draw繪制進程[8]的回調函數中才可以調用OpenGL指令繪圖。
由于在繪圖通道中狀態改變耗費嚴重，為了高性能運行，Vega和OpenGL都采用惰性狀態評價。因此，在程序中使用OpenGL命令改變狀態之前，一定要保存以前的狀態，命令運行結束之后，也要及時恢復這些狀態。
3 結束語
本文提出了一種新的閃電渲染方法，該方法與傳統方法相比，實現簡單，模擬效果真實，運算量小，尤其是在閃電本身渲染方面，適合實時性要求高的仿真系統；同時，結合Vega的特點，成功地將此方法應用到Vega環境中，解決了基于Vega的視景仿真中無法實現隨機閃電渲染的難題，該方法產生的閃電模擬應用到民用飛機模擬器視景仿真中，取得了良好的仿真演示效果，此外其對于Vega中復雜模型的建立也有重要意義。
