超高分辨率可視化-視景仿真圖形工作站V系列介紹2021
（一）產品介紹

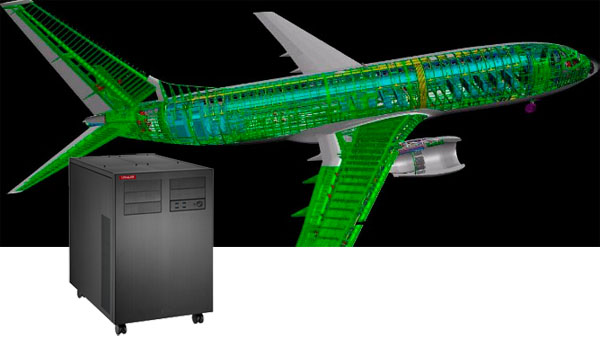

UltraLAB V系列一款定位于大型虛擬現實、超高精度視景仿真、可視化應用的圖形工作站，該系列具備復雜三維圖形模型生成、超高精度圖像顯示、8K視頻解碼計算能力，其卓越性能，完美保證各種復雜超高分辨率顯示應用需求。

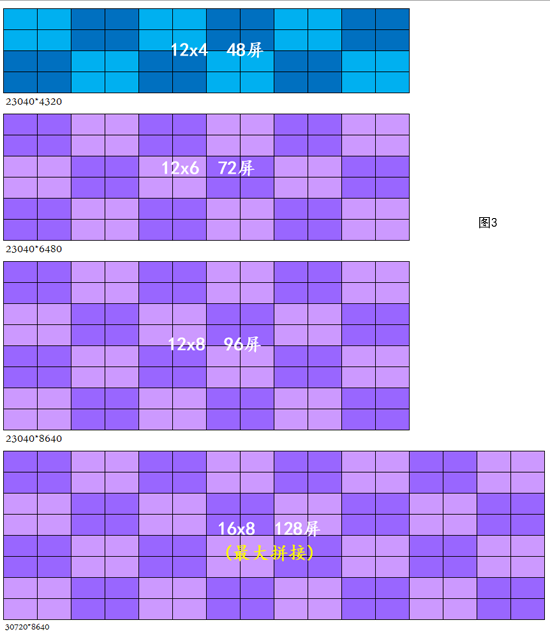

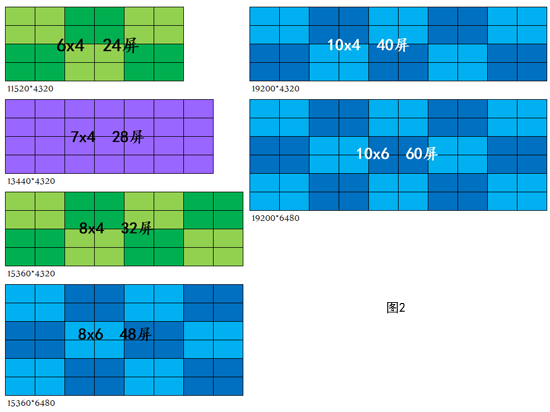

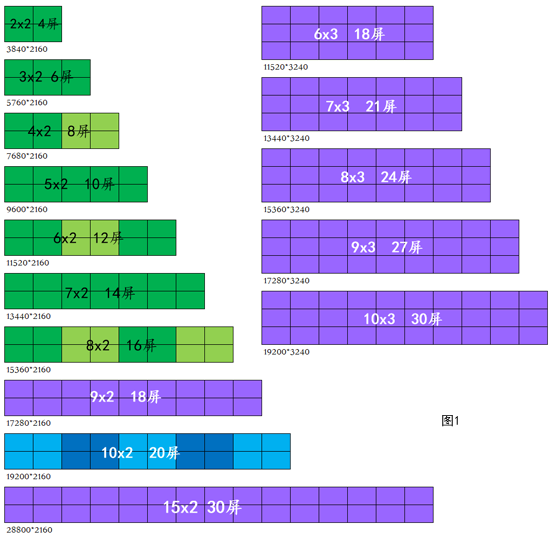

隨著應用要求不斷提升，超高精度大屏拼接需求越來越多，UltraLAB 視景仿真圖形工作站（V系列）提供非常豐富的超高精度大屏顯示方案：
單屏分辨率
拼接
拼接分辨率
像素
高清方案
卡數
4K
方案
卡數
1920
1080
2X2
3840
2160
829
4
1
1
1
1920
1080
3X2
5760
2160
1244
6
2
1920
1080
4X2
7680
2160
1659
8
2
2
1
1920
1080
5X2
9600
2160
2074
10
3/4
1920
1080
6X2
11520
2160
2488
12
3/4
3
1
1920
1080
7X2
13440
2160
2903
14
4
1920
1080
8X2
15360
2160
3318
16
4
4
1
1920
1080
9X2
17280
2160
3732
18
5
1920
1080
10X2
19200
2160
4147
18
5
1920
1080
15X2
28800
2160
6221
30
8
1920
1080
16X2
30720
2160
6636
32
8
1920
1080
6X3
11520
3240
3732
18
5
1920
1080
7X3
13440
3240
4355
21
6
1920
1080
8X3
15360
3240
4977
24
6
1920
1080
9X3
17280
3240
5599
27
7
1920
1080
10X3
19200
3240
6221
30
8
1920
1080
6X4
11520
4320
4977
24
6
6
2
1920
1080
7X4
13440
4320
5806
28
7
1920
1080
8X4
15360
4320
6636
32
8
8
2
1920
1080
9X4
17280
4320
7465
36
9
10
1920
1080
10X4
19200
4320
8294
40
10
3
1920
1080
12X4
23040
4320
9953
48
12
3
1920
1080
7X5
13440
5400
7258
40
10
1920
1080
7X6
13440
6480
8709
40
10
1920
1080
8X6
15360
6480
9953
48
12
3
1920
1080
10X6
19200
6480
12442
60
15
4
1920
1080
12X6
23040
6480
14930
72
18
5
1920
1080
12X8
23040
8640
19907
72
18
5
1920
1080
16X8
30720
8640
26542
72
18
5
#p#page_title#e#
（二）機型規格
2.1 視景仿真工作站(V390)介紹
相關型號 UltraLAB V390
產品特點
采用Intel第10代高頻處理器（最高10核@5.3Ghz)，支持雙圖卡加速技術（SLI或交火）、延遲低高讀硬盤，滿足對極限計算、大型三維模型實時生成、閃電讀寫要求實時處理極強應用，具備極限處理性能的強大圖形工作站
配置規格
|
類別 |
技術規格 |
|
|
1 |
CPU |
Intel第十代超高頻處理器（Comet Lake架構） 6核@4.8-4.9GHz，12MB L3緩存 8核@5.0-5.1GHz，16MB L3緩存 10核@5.2-5.3GHz，20MB L3緩存 |
|
2 |
芯片組 |
Intel Z490+PCH |
|
3 |
內存 |
4根DDR4 3000/雙通道/最大128GB |
|
4 |
顯卡 |
類型：RTX4000/5000/6000/A6000、RTX3070/3080/3090 數量：最大2塊 接口：Pcie 16x 3.0 輸出端口：支持8個DP1.4（8K@60GHz，4K@144Hz/120Hz） 拼接：支持1X2，2X2，2X3，2X4 |
|
5 |
系統盤 |
選項1：M.2 SSD，PCIe 4x接口，單盤最大容量2TB 選項2：SSD，SATA 6Gbps接口，單盤最大容量4TB |
|
6 |
數據盤 |
選項：3.5寸，SATA接口，單盤最大18TB，數量8塊 |
|
6 |
光驅 |
DVD（刻錄機）或藍光DVD（刻錄機） |
|
7 |
平臺 |
箱體：機架式 尺寸：深度650mm，寬度448mm，高度178mm 電源：850-2000w，金牌 PCI擴展槽：2*PCIe 16X，1*PCIe 4x IO端口：千兆以太，2個USB 3.0，4個USB 2.0，2個USB 3.1， 8聲道音頻 |
|
8 |
系統優化 |
CPU自動超頻加速、高性能低延遲加速 |
|
9 |
擴展能力 |
CPU+GPU異構計算架構、圖形生成架構、系統盤高io、高帶寬架構、高io并行存儲架構 |
|
10 |
顯示器 |
可選，分辨率：高清、2K、4K |
|
11 |
操作系統 |
支持Windows 10 支持Windows Server 2016/2019 支持 Linux 全系列（Redhat、Ubuntu、Centos等） |
|
12 |
噪音控制 |
基于辦公環境，滿負荷計算，噪音低于45分貝 |
2.2 視景仿真工作站(VR410)介紹
產品型號 UltraLAB VR410
產品特點
采用intel第10代至尊高頻處理器（10~18核超高頻），支持最高4塊（雙槽）/7塊（單槽）圖卡加速技術（SLI或交火）、延遲低高讀硬盤，滿足對極限計算、閃電讀寫要求、實時處理應用，大型三維模型實時生成等，提供極限處理性能強大的圖形工作站
配置規格
|
No |
類別 |
技術規格 |
|
1 |
CPU |
Intel 第十代至尊處理器（Cascade Lake-X架構） 數量 1顆，核數10~18個 選擇1：10核4.6Ghz, 19.25MBL3緩存 選擇2：12核4.5Ghz, 19.25MBL3緩存 選擇3：14核4.4Ghz, 19.25MBL3緩存 選擇4：18核4.4Ghz, 24.75MBL3緩存 |
|
2 |
芯片組 |
Intel X299+PCH |
|
3 |
內存 |
8根DDR4 3000/四通道/最大256GB |
|
4 |
顯卡 |
類型：RTX4000/5000/6000/A6000、RTX3070/3080/3090 數量：最大4塊（雙槽）/7塊（雙槽） 接口：Pcie 16x 3.0 輸出端口：支持8個DP1.4（8K@60GHz，4K@144Hz/120Hz） 拼接：支持2X2，2X3，2X4，3X4，3X5,4X4 |
|
5 |
系統盤 |
選項1：M.2 SSD，PCIe 4x接口，單盤最大容量2TB 選項2：SSD，SATA 6Gbps接口，單盤最大容量4TB |
|
6 |
數據盤 |
選項：3.5寸，SATA接口，單盤最大18TB，數量8塊 |
|
6 |
光驅 |
DVD（刻錄機）或藍光DVD（刻錄機） |
|
7 |
平臺 |
箱體：機架式 尺寸：深度650mm，寬度448mm，高度178mm 電源：850-2000w，金牌 PCI擴展槽：7*PCIe 16X IO端口：千兆以太，2個USB 3.0，4個USB 2.0，2個USB 3.1， 8聲道音頻 |
|
8 |
系統優化 |
CPU自動超頻加速、高性能低延遲加速 |
|
9 |
擴展能力 |
CPU+GPU異構計算架構、圖形生成架構、系統盤高io、高帶寬架構、高io并行存儲架構 |
|
10 |
顯示器 |
可選，分辨率：高清、2K、4K |
|
11 |
操作系統 |
支持Windows 10 支持Windows Server 2016/2019 支持 Linux 全系列（Redhat、Ubuntu、Centos等） |
|
12 |
噪音控制 |
基于辦公環境，滿負荷計算，噪音低于45分貝 |
2.3 視景仿真工作站(V630M)介紹
產品型號 UltraLAB V630M
產品架構 2*CPU+8*GPU+16*HDD
產品特點
具有雙Xeon第二代可擴展處理器，支持最高到八塊圖卡加速（SLI或Crossfire）、超低延遲低高讀硬盤和網卡，滿足對極限計算、閃電讀寫要求實時處理極強的應用，提供極限處理性能強大的圖形工作站
產品配置規格
|
No |
類別 |
技術規格 |
|
1 |
CPU |
2顆Intel 第二代Xeon Scalable（可擴展）處理器 選擇: Xeon 白金82XX/金62XX/金52XX |
|
2 |
芯片組 |
Intel C628+PCH（雙QPI） |
|
3 |
內存 |
16根DDR4 2933 REG ECC/12通道/最大1TB |
|
4 |
顯卡 |
類型：RTX4000/5000/6000/A6000、RTX3070/3080/3090 數量：最大8塊（雙槽） 接口：Pcie 16x 3.0 輸出端口：支持8個DP1.4（8K@60GHz，4K@144Hz/120Hz） 拼接：支持2X2，2X3，2X4，3X4，3X5,4X4 |
|
5 |
系統盤 |
選項1：M.2 SSD，PCIe 4x接口，單盤最大容量2TB 選項2：SSD，SATA 6Gbps接口，單盤最大容量4TB |
|
6 |
數據盤 |
選項：3.5寸，SATA接口，單盤最大18TB，數量16塊 |
|
6 |
光驅 |
DVD（刻錄機）或藍光DVD（刻錄機） |
|
7 |
平臺 |
箱體：雙塔式 尺寸：深度658mm，寬度478mm，高度674mm 電源：2000w，金牌，數量2個 硬盤位：16個3.5寸，2個5.25寸 PCI擴展槽：6*PCIe 16X或8個PCIe 16X IO端口：2*千兆以太，2個USB 3.0，4個USB 2.0 |
|
8 |
系統優化 |
CPU自動超頻加速、高性能低延遲加速 |
|
9 |
擴展能力 |
CPU+GPU異構計算架構、圖形生成架構、系統盤高io、高帶寬架構、高io并行存儲架構 |
|
10 |
顯示器 |
可選，分辨率：高清、2K、4K |
|
11 |
操作系統 |
支持Windows 10 支持Windows Server 2016/2019 支持 Linux 全系列（Redhat、Ubuntu、Centos等） |
|
12 |
噪音控制 |
基于辦公環境，滿負荷計算，噪音低于45分貝 |
#p#page_title#e#
（三）典型高精度可視化應用
A1. 高精度3D可視化工作站應用
- 建筑、工程和結構: 三維建筑可視化 Lumion、SketchUp、Navisworks
-
3D設計：汽車設計、大型虛擬設計、虛擬裝配與制造可視化顯示系統
-

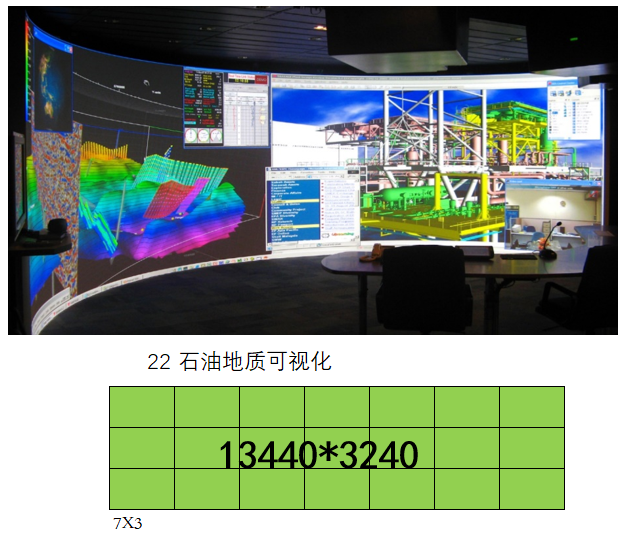

自然資源：海量數據三維可視化(石油、醫學、海洋…) Geoprobe、OpenInventor、VTK、Avizo
-
衛星影像/高精度圖像：大型三維GIS可視化展示系統（資源管理、城市規劃、軍事指揮、航空管制、應急系統）

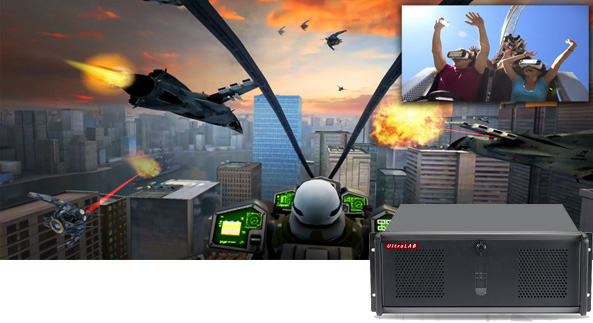

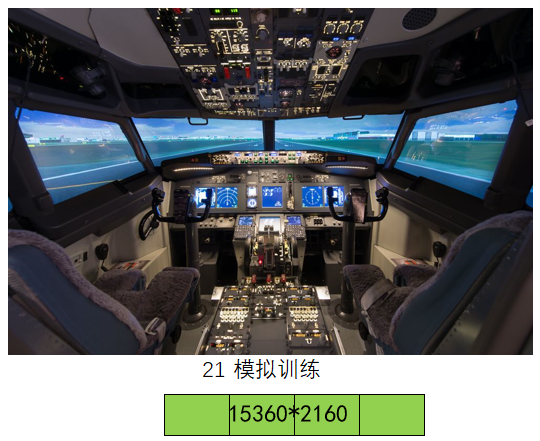

A2 模擬訓練視景仿真工作站應用
-
虛擬現實、視景仿真VegaPrime、3DVIA、OpenGVS，Virtools，
A3 控制中心/監控中心高精度圖形工作站應用
-

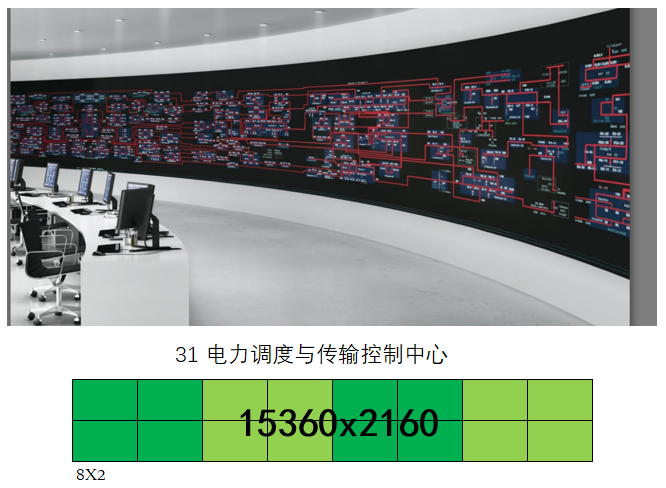

傳輸和分配控制中心大屏可視化
-

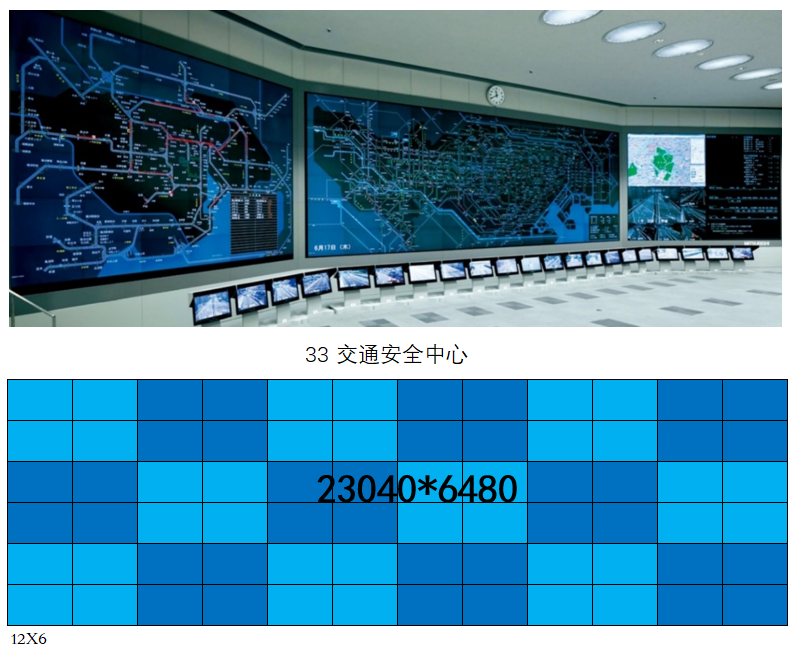

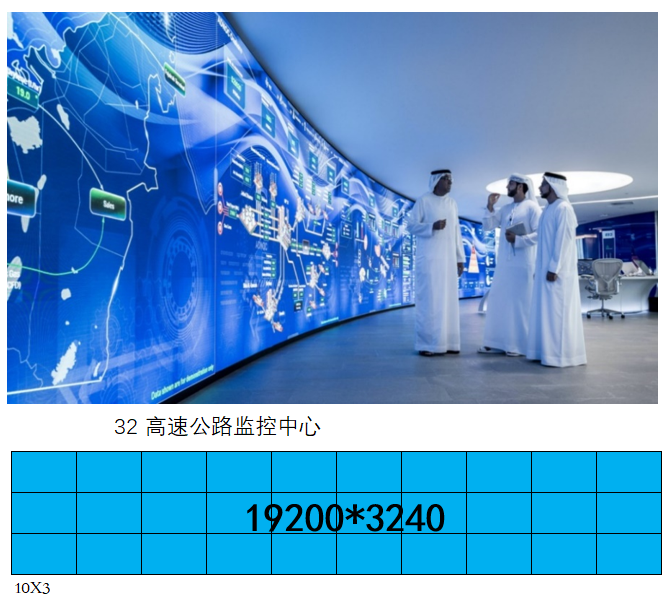

交通運輸管理中心大屏可視化
-
網絡運行中心大屏可視化
-
安全運行中心可視化
-
過程控制中心
-

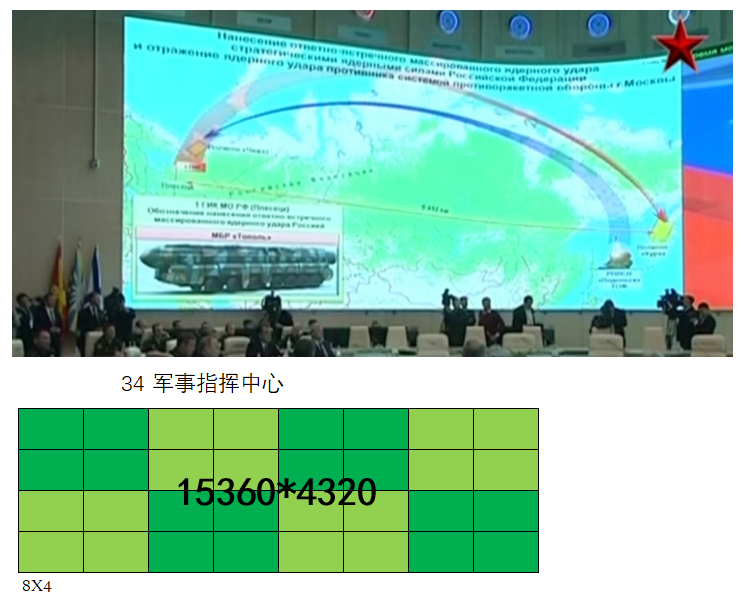

指揮和控制中心

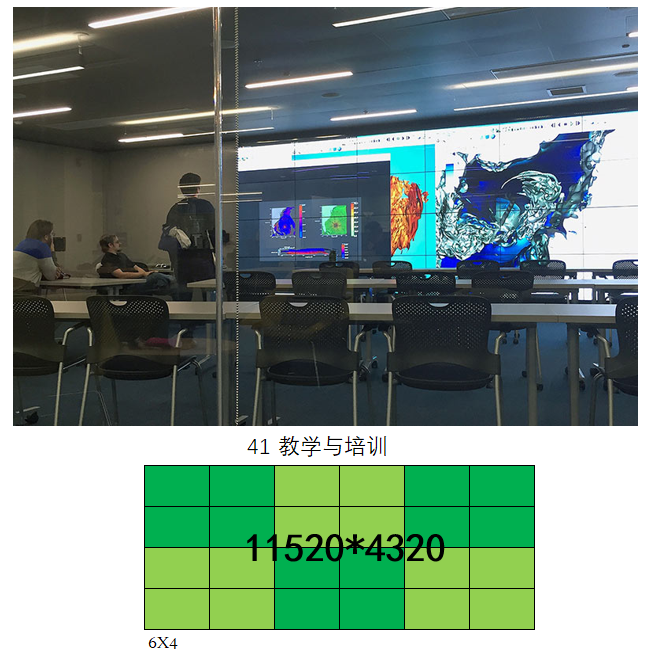

A4教學與培訓多用途可視化工作站應用
A5 電視演播室8K視頻播放工作站應用
A6 主題娛樂類拼接工作站應用
- 體驗中心、博物館、主題公園
A7 現場活動多用途拼接大屏工作站應用
