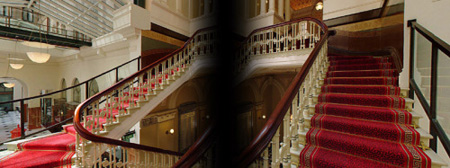

　　我以前講的那些邊緣融合機就是將圖像中間的那條亮邊去掉的機器，那它是怎么做的呢?我們來看圖1。

　所謂的融合技術就是讓圖像的邊緣x軸方向產生一個線性的灰度變化，這樣兩臺投影機在拼接的時候由于每臺機器的邊緣亮度都是漸變的，所以就不會讓人眼有像上面那張圖樣的不自然的效果。我們來看圖2。拼接完成后會是圖3的效果。

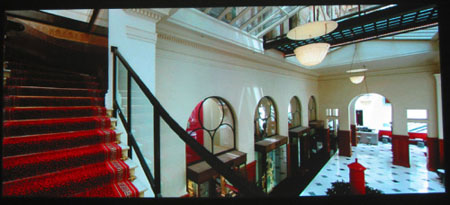

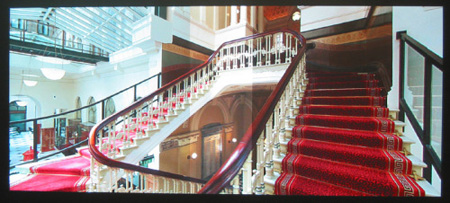

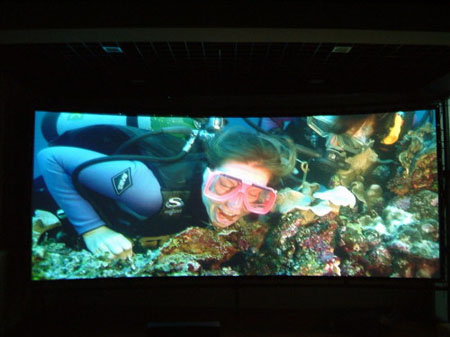

　　再來一個拼接好的畫面，這張畫面是細調圖像的gamma之后的效果。



　　單臺普通的lcd或者dlp的投影機的標準分辨率是1024×768的，高分辨率的機器就很貴了，我的這個方案簡單的說就是廉價的高分辨方案?？紤]到邊緣融合的象素?fù)p失，2臺可以做到最大2000×768，2×2臺的方式可以做到2000×1400，在大也可以，現有的方案最大支持到16臺投影機(那就要買一些商用的軟件，不過相比硬件的成本價格很便宜)。16臺以上我沒試過，所以不敢打包票。想想看16臺投影機的拼接，5000×2000就不在話下了。

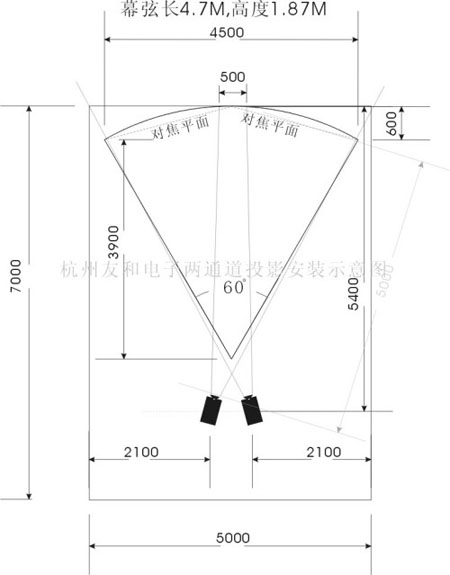

　　好了，言歸正傳。先看我做的安裝圖。

最簡單的邊緣融合就是用顯卡來做。大家別奇怪，是的就是用顯卡

記得我上面說的WINFAST Quadro FX1300么?就是它。其實從agp的時代就有少量的高端卡可以做邊緣融合了，不過那時候的卡價位高的令人咋舌，所以大家沒有機會碰到。現在進入了PCI-E的時代，支持邊緣融合的卡也只有WINFAST FX3400以上的卡，價格都是在4000元以上的卡。沒關系，其實從理論上講，只要是雙dvi輸出的卡在兩個通道間都可以帶邊緣融合的功能。而我又是。。。。

　　所以我做了些小小的手腳。。。。。(噓，別讓NVIDIA知道。。。。)，總之用我改過的驅動可以做到了。

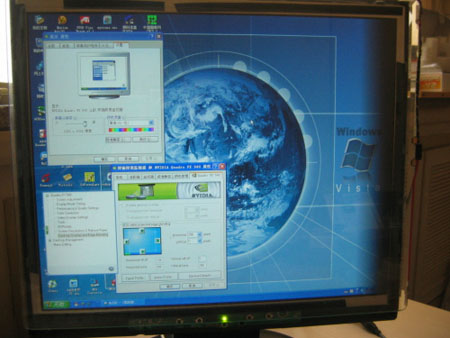

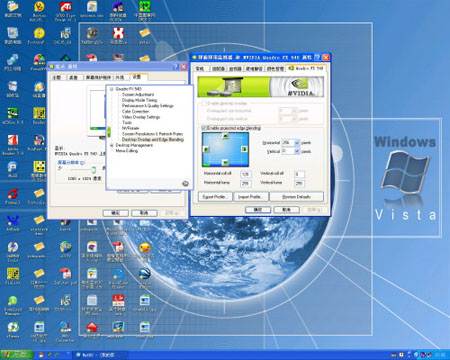

　　用顯卡做的邊緣融合，大家又沒有注意到顯卡的設制欄有一個Desktop Overlap & Edge Blending，后面是 Enable projected edge blending，那個就是講到現在的邊緣融合功能。進入之后你就可以選擇你要的融合的象素?cái)?shù)量和，平滑度，luma等等。我現在用的fx540，也可以做簡單的融合，但經常會出錯，標準配置應該是FX1300或以上。

　　寫了一個小程序，可以查屏幕尺寸，下載解包后直接運行。輸入英寸，得到長寬等信息，支持4:3，16:9，16:10。 #p#page_title#e#

　　luma=255



　　luma=128



　　roll off=0



　　在上面的設置中我設定了邊緣融合的水平部分為256象素(horizontal: 256pixels)，垂直部分為0像素(vertical:0 pixels)。圖中的四個箭頭代表了要做融合的四條邊，如果是兩臺顯示設備的話，那就會出現一個中間的方塊代表兩臺顯示設備的中間部分需要融合。下面的horizontal roll off :128 代表融合過渡的級別，luma很難用中文表示它的確切意思，大至上就是漸變的過程之類的一個級別。

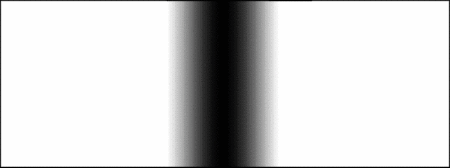

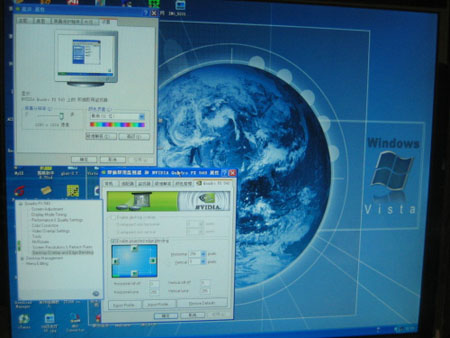

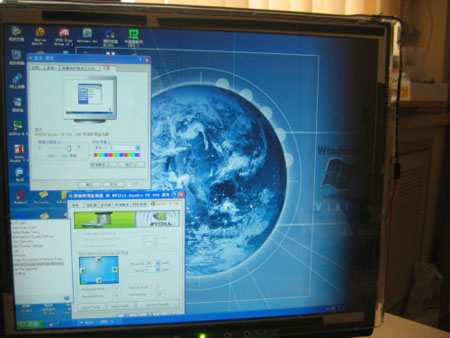

　　通過兩張照片可以看出大至的區別。



可以說luma值越大，漸變的過程越明顯，luma值越小，漸變的過程越不明顯，到luma為0的時候只有一小部分像素是漸變的，大部分都是黑的。

　　而roll off則不同，在融合像素和luma值都固定的時候，roll off產生的是一個圖像平滑過渡的處理，roll off的值越大，則過渡越明顯，反之，當roll off的值為0的時候，就沒有了任何邊緣融合的處理。

　　不知道這樣的解釋是否大家都能明白，如果不明白，可以隨時提問，不過我這幾天在做一個大屏幕的項目，可能不能馬上回應，爭取第二天一定回應。

　　ATI X1300PRO本身驅程中沒有那個邊緣融合的功能，所以再研究也沒有用，我們所能做的是把驅程中有邊緣融合，是將被顯卡廠商屏蔽掉的功能弄出來。而且我本人對ATI的卡沒有特別的玩過，所以暫時對ATI的邊緣融合功能沒有任何辦法。對“免費”的邊緣融合來說，目前好像只有NV的卡。

　　怎樣把畫面切成兩半呢?其實我們不光要把屏幕切成兩半，還要有重疊部分才能做拼接的。也就是我們要的畫面是:左邊的畫面要在中線右邊n個像素的地方切一刀，右邊的畫面在中線左邊n個象素的地方切一刀。這樣的畫面才有邊緣融合的位置，也就是重疊像素，然后處理重疊象素實現邊緣融合。

　　說來也簡單:我們的顯卡是雙頭顯示的吧，把桌面擴展就可以了，這樣windows的桌面就變成了2048×768了。那么如何來做重疊處理(overlap)呢?在前面的圖片中，有一張是進入邊緣融合菜單的圖，就是那張。edge blending的操做上面有一個enable desktop overlap的選項，如果你有兩個顯示設備，你又是在桌面擴展模式的時候，就可以選中這個功能，并且任意設置你想要重疊的像素值了。

　　講到現在，你就可以輕松的在一塊平面的屏幕上實現兩通道的大屏幕顯示了。記得7-8年前，投影技術的大佬barco說過他有技術來解決邊緣融合的問題，當時的代價是:一條邊=100萬美金。技術的發展實在是太快了。

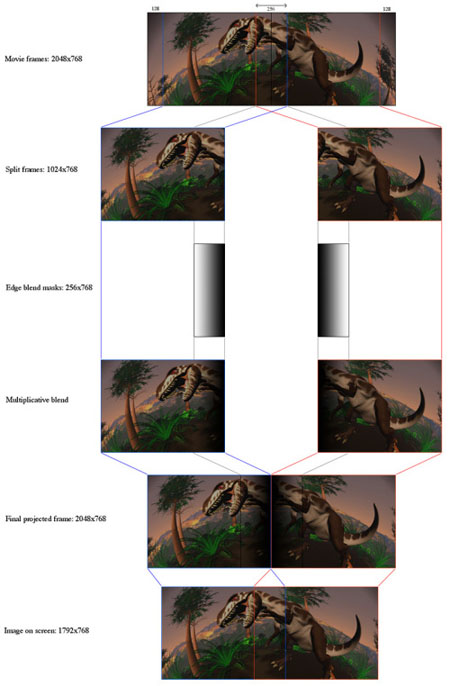

　　再看圖，因?yàn)橛兄丿B的像素，所以最終的畫面尺寸是一個比較奇怪的分辨率。這點大家都能夠理解吧



對于平面幕，可以是兩臺投影機平行放置。環形屏幕就不同了，兩臺投影機的擺放位置就有很大的講究了，簡單的講就是鏡頭的面與對焦面平行，當然還有一些位置，距離的關系，可能要仔細算一下，就像我前面的圖一樣。

　　我們要求的hdtv的分辨率只要兩臺投影機就可以大至搞定了，如果要超過兩臺投影機的大屏幕系統就需要多臺電腦主機來同時完成了。一般我們看到的120度左右的環幕一般需要三臺或者六臺投影機來完成，那就必須要用專門的軟件或硬件來完成。我們有一個支持2-8臺pc來同步播放的軟件，大家有興趣的話我可以給大家試用版(這是我們的吃飯家活之一，所以沒辦法做到是free ware)。不過這些和家庭影院的標題完全沒有關系了。

　　邊緣融合我想大家都沒有問題了，那下面就該是幾何校正了。

　　平面幕和曲面幕是不一樣的，我們在平時投影的時候是在一個平面上，沒有問題。那如果成像面是一個曲面會是怎樣的呢?以柱面投影為例，畫面在垂直方向是沒有變化的，而水平方向就不對了，投出去的水平線會變成一條曲線，而一條曲線會變成與幕邊平行的一條直線，或曲率產生變化的曲線。而這些變化又是非線性的，很難用一個公式或函數來表現。上面的問題變成了一個數學問題了。 #p#page_title#e#

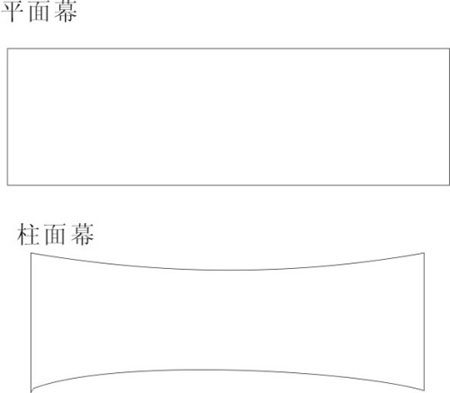

　　平常我們在使用的幕一般都是大于60度的。我們看到上面的圖了，平面幕的成影面是一個規則的矩形，而柱面幕的成影面是一個腰子形的兩頭大中間小的面。那么我們是不是把圖像校成那樣的形狀就可以了呢?是的。但是我們不能損失圖像的信息，我們要做的是把圖像的每一個像素都要放到相對應的位置去。這的確是一個幾何學的問題，就是平面上的一個點，求出變到曲面上的相應的點，兩個面的面積一樣，平面是柱面的延展面。(又是數學系的題目，太麻煩了。)

　　那怎么解決上面的問題呢?



有兩種方法來解決，硬件的和軟件的。所謂軟件的解決一種就是用算法來解算出相應的位置，編程解決(很麻煩，沒有相應的函數)。還有就是我們用交互的方式來調節具體的位置，用人眼的判斷來得出近似的結果，由于投影機的位置相對固定，你只要調節過一次后在不改變投影機位置的前提下就可以終身受用。具體就是把顯卡輸出的數據在輸出前讀取出來，進行算法或交互的處理，得到相應的數據模型，然后再將畫面處理成相對于平面變形的圖像數據，最后輸出到投影機，這樣我們看到的就是標準的經過校正的效果了。

　　這樣做的好處是可以調的相對準確，而且在程序中可以添加一些自己想要的其他效果，比較靈活。但是缺點也是很明顯的，其中最難于讓人接收的就是這樣的解決是面向應用的。換而言之就是他只能用在放電影的單一用途。無法支持其他的應用，更不用說是操做桌面了。我們可以做3d游戲的幾何校正，畫面分割，可以做放電影的幾何校正，等等等等。總之是每一個用途就要做一次校正。每次用完當前的應用后又要做其他應用的2次校準。

　　當然在單一應用的領域，我們做軟件的幾何校正是完全可行的。這也是現在外面大部分所謂大屏幕系統集成商做的事(低成本的解決方案)。

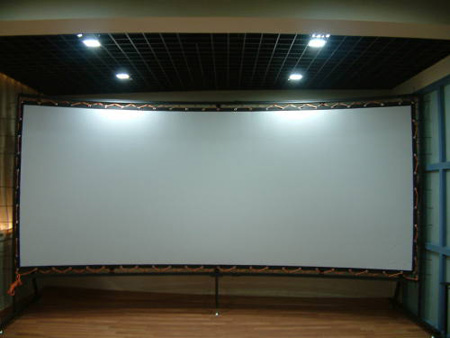

　　幕的問題，是這樣的。幕就是普通的幕，那些做幕的廠家都可以定做。關鍵是如果是弧形的幕支架必須自己做。柱面幕的幕是平的，弧形的支架配合了之后就是柱面幕了。

　　上次說了軟件的解決辦法，現在來說硬件的。有些所謂的硬件解決其實是通過一臺帶vga輸入的機器來實現的。具體就是把需要幾何校正的圖像輸出到單獨的一臺電腦上，這臺電腦再把信號處理成一個變形的畫面輸出到投影機(其實這也是一種軟件的方案)。這樣就實現了我們所說的可以面向任何應用的幾何校正。這樣的做法的確是可以解決最根本的問題，但這樣的產品價格相當昂貴，不是我們可以買得起的。所以也不在我們的討論范圍之內，我們要做的是all free的方案(當然除了你必須買的設備之外)。。。。。。

幾何校正的all free的方案是什么呢?

我們從投影機上想辦法，曲面投影的方案有許多投影機生產廠都在做這方面的工作，其中著名的是barco，sanyo的高端機器，可這些動不動就是1x萬的機器還是和我們要討論的all free 有點不相稱，很偶然我看到了nec的曲面校正功能。nec的網站上有一個曲面校正的軟件，支持它的幾款從高端到低端的機型，試了一下還挺好用的。

　　就這樣，曲面校正的問題解決了。下面我又要貼圖了。

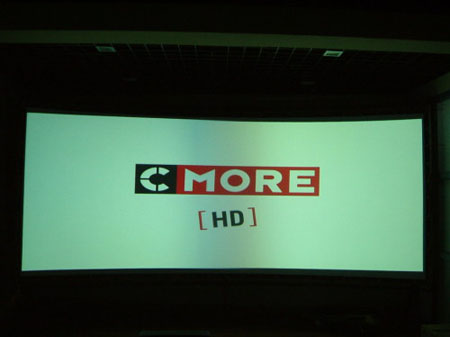

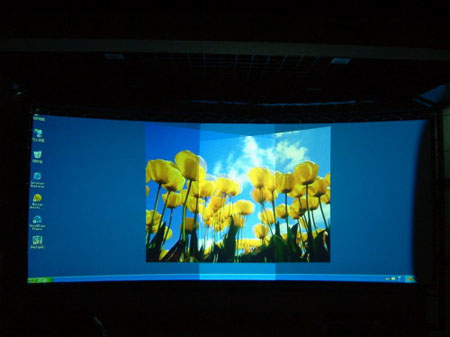

　　幾何校正、邊緣融合前的圖像



　　幾何校正前的圖像

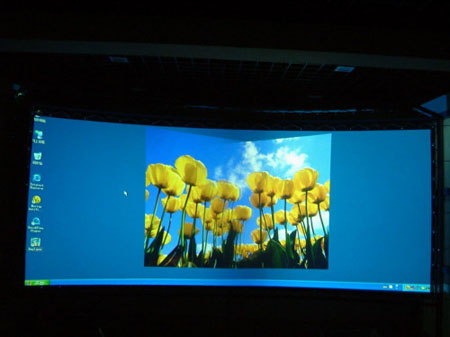

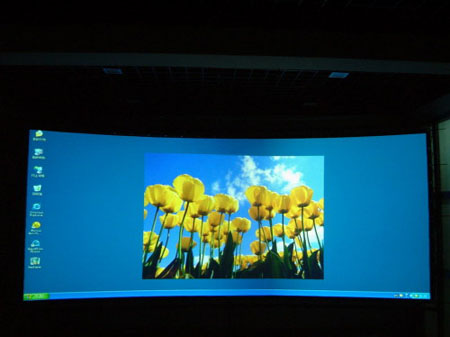

　　邊緣、幾何處理后的圖像

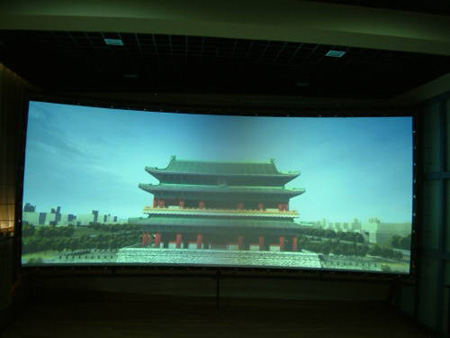

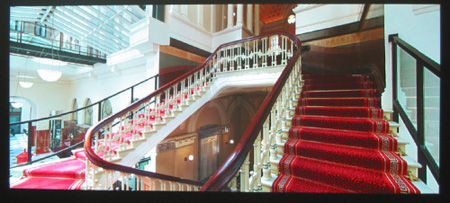

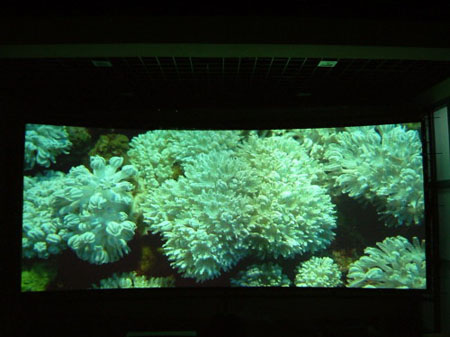

最后我們來看下融合之后的投影效果。
