淺析NAS、iSCSI、NAS SAN在視頻行業的應用

時間：2009-02-21 20:18:00 來源：UltraLAB圖形工作站方案網站 人氣：3508 作者：admin

NAS、iSCSI、NAS+SAN簡介

　　NAS是特制的網絡文件系統服務器，其優點包括系統的易用性和可管理性，數據共享顆粒度細，共享用戶之間可以共享文件級數據，NAS所支持的網絡文件協議包括NFS和CIFS。
　　NAS與SAN各有優缺點。特別值得一提的是，這兩種技術是互補的，因此二者的融合就顯得非常必要了。在二者直接結合中，NAS Head被視為最明顯和簡單的技術融合。
　　在NAS+SAN系統中，前端是一些NAS Head服務器和使用SAN存儲設備的服務器，NAS Head對外提供NFS和CIFS協議接口和管理服務。但與傳統的NAS系統不同，該系統中NAS Head不使用本地存儲設備而使用SAN存儲設備對外提供文件服務。這種融合方式在一定程度上解決了NAS與SAN系統的存儲設備級的共享問題，但在文件級的共享上與傳統NAS系統一樣具有可擴展性問題。因?yàn)楫?dāng)一個文件系統負載很大時，NAS Head很可能成為系統瓶頸。在核心存儲帶寬允許下，可以通過增加多個NAS Head來提升性能。
　　所謂iSCSI，即通過IP網絡，將SCSI塊數據轉換成網絡封包的一種傳輸協議，該協議被用于服務器(Initiator)、存儲設備(Target)和協議傳輸網關設備。它和NAS一樣通過IP網絡來傳輸數據，但在數據存取方式上則采用與傳統NAS不同、卻與FC-SAN相同的塊協議(Block Protocal)。與Fiber Channel一樣，iSCSI也屬于SAN大家庭中的一員。
　　iSCSI Initiator可分為三種，即軟件Initiator驅動程序、硬件的TOE HBA卡及iSCSI HBA卡。就效能而言，Initiator驅動程序最差、TOE居中、iSCSI HBA卡最佳。但是，iSCSI HBA只能接受iSCSI協議，而無法通過NFS或CIFS等檔案系統協議與應用服務器溝通。Initiator驅動程序及TOE則同時支持iSCSI、NFS及CIFS三種協議。

NAS+SAN與iSCSI比較

　　針對目前視頻行業的應用，怎樣對網絡結構進行選擇是一個課題。目前電視臺節目生產主要是對視音頻流的采、編、播，核心應用要求帶寬高、傳輸速度快；而各電視臺對視音頻的處理都較為集中，基本不需要遠程處理數據。核心存儲一般都采用FC-SAN的構架，而邊緣存儲可以利用iSCSI或NAS Head技術實現二級存儲的構架。

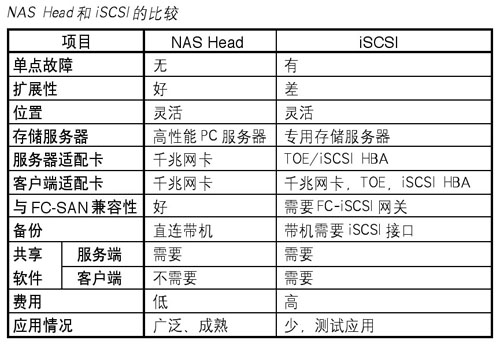

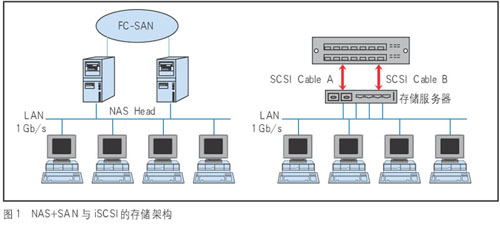

　　從圖1及附表可以看出，NAS Head沒有單點故障，可以實現負載均衡，而iSCSI有單點故障；對于客戶端設備方面來講，后者對配置要求高，另外需要iSCSI卡或者使用軟件驅動和網絡加速卡，因而成本高；在使用中，iSCSI環境需要客戶端共享軟件，NAS環境則不需要，因而擴展NAS客戶端時費用低；從目前應用情況看，NAS Head在各行各業已獲得廣泛應用，而iSCSI還處在測試應用階段。

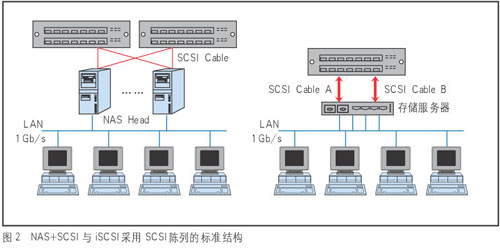

　　在標準結構中，這兩種方式都可以采用SCSI陣列作為首選的配置，如圖2所示。
　　這種結構在性能上，區別僅在于TCP/IP和iSCSI協議及服務器配置上的性能差異。
　　在擴展性方面，有兩種情況：
　　1. 在多主機的情況下，NAS結構除了具有標準配置時的優勢外，還可以根據用戶需求，增加NAS Head提供更高的帶寬。而iSCSI也可以做擴展，但是投資大，表現在兩個方面：一是iSCSI的結構中，存儲服務器和iSCSI適配卡成本高，而且要增加存儲共享軟件；二是客戶端同樣需要增加iSCSI適配卡，而且性能要求比NAS要高。

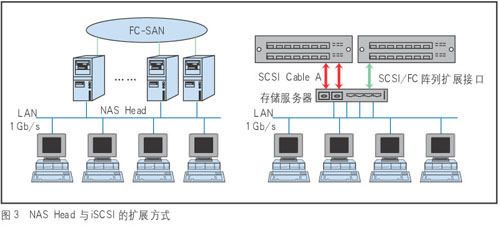

　　2. 在存儲擴展方面，iSCSI存儲服務器雖然一般提供單口的FC接口連接陣列，但由于內部總線帶寬限制而成為整個存儲網絡的瓶頸，使得其容量增大但性能并沒隨之提高。為了提高性能，必須增加iSCSI存儲服務器的數量。而在NAS Head架構中，擴展陣列簡單，只需要在SAN中增加陣列，便可增加存儲容量，通過增加NAS Head的數量，便解決了總線瓶頸問題，提高了客戶端的訪問性能。采用NAS Head架構，其性價比明顯高于采用iSCSI的。如圖3所示。

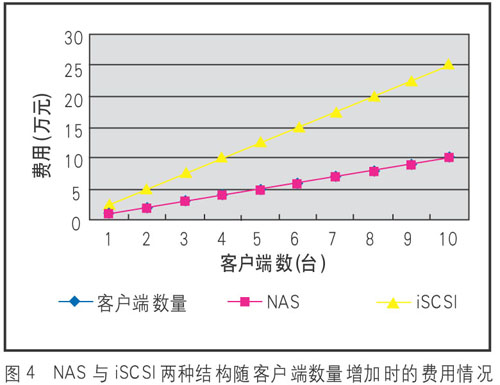

　　現在我們來分析當客戶端數量不斷增加時，兩者的費用如何發生變化。假設服務端費用相同(實際上iSCSI服務端的費用比NAS Head的費用高很多)。在iSCSI結構下，客戶端費用由三部分組成：主機、iSCSI適配卡和客戶端軟件，其中主機所占比例較小，對每客戶端，假設為1萬元，而后兩者之和為1.5萬。在NAS結構下，客戶端費用由主機組成，同樣假設每臺價格也為1萬元。從圖4可以看出，當客戶端數量不斷增加時，iSCSI結構下客戶端的費用與NAS結構下相比成倍增加。 #p#page_title#e#

NAS+SAN的融合解決方案

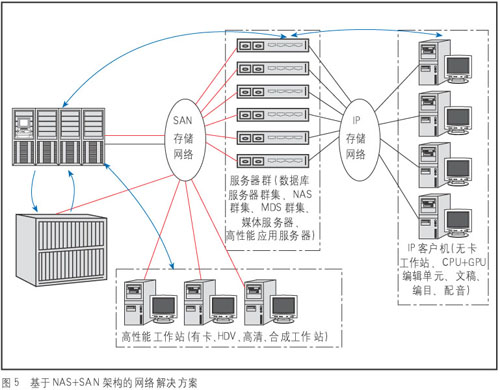

　　綜上所述，采用(NAS Head作為NAS服務器的控制端，它可以直接或通過SAN光纖通道連接到后端的存儲系統上，而無需依賴該服務器的內部存儲，為其提供高性能、大容量、高可用性的存儲后端。這樣的解決方案充分利用了用戶在企業級存儲系統或SAN設備上的原有投資，運用經濟實惠的以太網接入方式來提供可擴展的高性能文件訪問服務。應用NAS Head的解決方案，為規劃存儲增長帶來了極大的靈活性，大幅提升了存儲系統利用率，充分發揮了存儲系統和存儲管理軟件的作用。該解決方案能大幅簡化數據管理，顯著提升數據保護性能與災難預防能力，從而大大降低運營成本。
　　NAS+SAN方案應用于非編網絡系統，可以保持既有的FC-SAN的存儲環境，既可以支持當前高性能有卡工作站、合成工作站等，也可以支撐未來包括HDV在內的高清應用。隨著CPU+GPU技術在非編系統中應用的成熟，非編軟件對硬件板卡的依賴性已經越來越低，由于可利用本地緩存，非編軟件的運行對網絡帶寬的需求明顯降低(只需在單位時間內確保平均帶寬)，這使得網絡環境中較為昂貴的FC設備有可能被IP網絡設備所取代，用來支持無卡非編應用。這樣可兼容已有系統，保護投資。
　　在NAS+SAN方案里，利用FC-SAN的存儲作為NAS矩陣的后臺存儲，通過存儲訪問共享軟件使多個NAS Head形成一個NAS存儲池，提供IP基存儲網絡，從而滿足無卡非編等應用要求，讓有限的存儲帶寬為更多的客戶機所使用。
　　NAS+SAN的架構是對SAN存儲在一個IP網絡上的擴展，我們需要諸如CXFS、SNFS、Polyserve Matrix等共享文件系統，因而將多個NAS Head組成一個矩陣來提供存儲鏈路帶寬。目前每個NAS Head(單端口)能夠支持8臺以上雙碼流編輯站點，通過增加NAS Head數量便可增加站點數量。在SAN存儲帶寬的許可下，NAS Head數量可無限擴展。所以說，在NAS+SAN的環境下存儲擴展是極方便的，無須更改原來SAN的網絡構架。

小結

　　從目前情況看，選擇NAS+NAS方式來構架CPU+GPU網絡，成本更低，網絡資源分配更合理，與原有的雙網結構融合更緊密；同時，也是全臺網絡解決方案中不可或缺的部分。NAS與SAN融合，使網絡具有較強的擴展能力，是主流的發展方向。當然，iSCSI作為存儲發展的一種趨勢，技術也會越來越成熟，各大廠商對其軟硬件及協議的支持將更加廣泛，一旦10Gb/s以太網絡普及，iSCSI就可能以10Gb/s的高速狂飆，甚至比FC SAN的新版本——4Gb/s還要快，完全能夠滿足視頻行業的需求。由于iSCSI是通過無處不在的IP網絡來傳輸數據，所以理論上傳輸距離是無限的，這對于異地?cái)?shù)據的傳輸及災難備份等應用相當有利，但目前基于1000Mb/s的iSCSI還難以滿足視頻應用的需求。
