大中型企業網絡監控系統方案（內網+外網）

一、概述
    網絡視頻監控產品是最近幾年面世的第三代全數字化遠程視頻集中監控設備，利用它可以將傳統攝像機捕捉的圖像進行數字化編碼壓縮處理后，通過局域網、廣域網、無線網絡、Internet或其它網絡方式傳送到網絡所延伸到的任何地方，千里之外的網絡終端用戶通過普通電腦就可以對遠程圖像進行實時的監控、錄像、管理，不受時間與地域的限制。
在本系統規劃調研階段，我們對現在主流的監控模式進行了全方位的分析比較：
1、傳統的模擬監控模式：需要在各分點與監控中心之間架設模擬圖像傳輸?shù)囊曨l線、控制線。大型企事業單位，通常占地面積很大，鋪設這些線路費時、費力、費錢。
2、基于網絡視頻服務器、網絡攝像機的網絡監控模式：通過在各分點配備網絡視頻服務器、網絡攝像機，將本地監控?cái)z像機拍攝的模擬圖像進行數字化壓縮處理后，利用企業原有的局域網上傳到監控中心集中管理、錄像、遠程回放和對講，聯網的客戶端電腦可以實時監控相關圖像，也可以隨時訪問錄像主機調用歷史錄像數據回放顯示。

二、系統設計

1、用戶需求
    在監控中心通過局域網，能讓多人對各個分點進行視頻監控、錄像。
    在監控中心，能將所有的視頻信號，通過電視墻自由地切換顯示。
    在企業內，可通過局域網對各個分點進行視頻監控。
    在企業外，可通過廣域網對各個分點進行視頻監控。
    具有良好的擴展性，能方便地增加監控點及報警、對講、廣播等功能。
    操作簡便、功能強大、界面友好。

2.系統架構
    按照該企業網絡狀況及實際操作的可行性，艾爾森網絡監控系統主要組成模式為分散安裝、監控中心統一監控管理。
在監控點架設若干個艾爾森視頻服務器，用于采集攝像機等視音頻捕捉設備所采集的視音頻信號，或直接安裝網絡攝像機，與監控中心網絡相連，將所采集的視音頻信號傳送到中心監控。

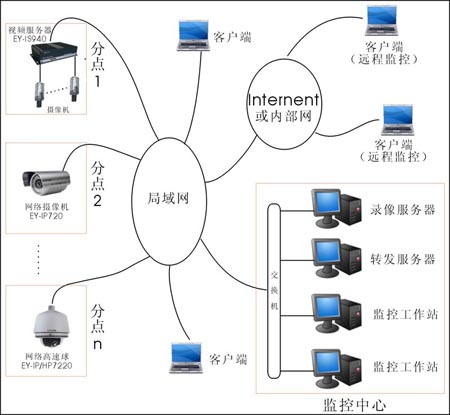

2.1、示意圖和系統架構



2.2、前端架構
    前端點是系統中的基層部分，包括攝像機、拾音器、視頻服務器或網絡攝像機等。對于監控點的硬件配置來說，以合理、可靠為主。
    帶寬要求：CIF分辨率的圖像，每路帶寬約300Kbps；D1分辨率的圖像，每路帶寬約800Kbps。

2.3、監控中心架構
    監控中心作為整個系統的核心，擔負著整個系統的協調、監管職責。只有保證監控中心內所有的設備7*24小時不間斷運行，才可以保證“艾爾森網絡監控系統”項目的服務質量。
因此，對于監控中心的硬件配置來說，以穩定、冗余為主。
    錄像服務器：由一臺功能較強大的電腦服務器構成，并安裝艾爾森中心管理軟件NVS Center 500。所有圖像均可在錄像服務器上錄像。
    轉發服務器：由一臺功能較強大的電腦服務器構成，并安裝艾爾森中心管理軟件NVS Center 500。它負責將企業內的所有圖像進行數據轉發，讓人能通過外網監控。
    監控工作站：在監控中心還可配備多臺監控工作站，由功能較強大的電腦構成，供多人同時監控、查看歷史錄像資料。監控時既可同時監看多畫面，也可自由放大任意畫面，還可自如地控制各監控點的攝像機云臺轉動及鏡頭變焦。
    帶寬要求：CIF分辨率的圖像，每路帶寬約300Kbps；D1分辨率的圖像，每路帶寬約800Kbps。
監控中心所需的總帶寬，取決于需同時監看的畫面數量。

三、系統的功能介紹

1、監控、錄像、回放 #p#page_title#e#
    錄像服務器負責對各個監控點進行錄像。
    轉發服務器負責對所有圖像進行數據轉發，讓人能通過外網監控。
    各個監控工作站均能對各個監控點進行監控、抓拍及查看歷史錄像資料，互不影響。
    監控時既可同時監看多畫面，又可自由放大任意畫面，還可對多路視頻信號進行分組自動切換顯示。
    支持手動錄像、定時錄像、報警聯動錄像、移動偵測錄像等多種錄像方式，并具有預錄像功能。
    查看歷史錄像資料時，可通過日期、時間、資料類型、服務器、通道等多種條件進行檢索?；胤艜r(shí)支持快放、逐幀等播放方式。
    授權用戶可遠程控制前端攝像機的鏡頭變焦、聚焦，云臺轉動。
    在監控中心安裝有電視墻，各個監控點的圖像均可在電視墻的各個屏幕上，自由地切換顯示。
    本系統支持在任何地方，通過上網對各個分點進行遠程監控。

2、設備遠程管理
    可對視頻服務器、視頻解碼器、網絡攝像機等設備進行遠程設置、操作，憑借強大的網絡管理能力，系統能直觀、方便地檢測設備和線路的工作狀態。

3、可擴展功能
3.1、報警聯動
    艾爾森網絡視頻監控系統可以管理報警器的輸入節點，通過在視頻服務器或網絡攝像機上，連接紅外探測器等探測設備。當前端有報警發生時，總部的監控中心不但有彈出信息及聲音提示，同時還能聯動相應的攝像機轉到對應的預置位并進行錄像，以及觸發前端發出聲光報警。
    艾爾森網絡視頻監控系統具有同時處理多任務能力，多個地方的同時報警都能及時處理。
    可連接紅外、門磁、煙感、氣感等多種探測器，支持常開、常閉型探測器，對報警進行手工、定時、周期性布防/撤防。

3.2、電子地圖定位
    系統支持電子地圖訪問，提供強大的空間分析和查詢功能，豐富的表達方式直觀地顯示結果。
電子地圖系統根據系統結構分為多個級別顯示，通過點擊圖標可以顯示對應子圖，報警節點信息，視頻監控節點圖像等。下轄單位或監控節點產生報警時，在子圖上通過閃亮圖標等方式通知監控中心的值班人員。

3.3、監聽、對講
    系統本身已經具備了聲音監聽及雙向語音對講的功能。只需增加拾音器、音箱等音頻附件，即可使用。
支持一對一，或一對多形式的雙向語音對講。
