身臨其境視覺逼真 淺談3D立體電影制作
《阿凡達》采用3D技術，將電影屏幕變成了一個通向潘多拉星球的大門。在看3D電影時，我們不僅能看到上下、左右方向的運動，還能夠看到離我們而去或者向我們而來的動作。3D電影會有這種效果，是因?yàn)槲覀兛吹降氖澜纾呀?jīng)過大腦處理。因?yàn)閮芍谎劬ξ恢玫膮^(qū)別，每只眼睛看到的圖像都有細微的不同。大腦會將這些圖像處理成立體視覺，讓我們能夠分辨出距離感。3D電影原理就是如此———讓兩只眼睛分別接收到不同的圖像，剩下的就讓大腦自動完成吧。那3D電影是如何制作出來的呢?下面小編就簡單為大家介紹一下。
立體影片制作流程揭密

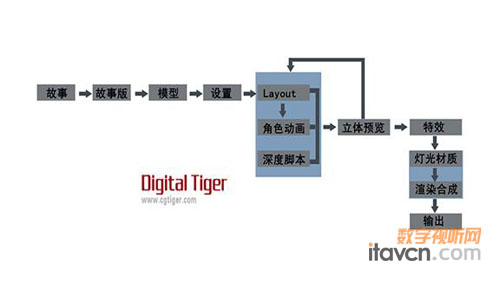

三維立體影片(Stereoscopic 3D)制作流程與傳統平面電影制作不同，大致如下圖所示：
立體影片制作與平面影片制作不同，它在前期制作的時候必須有立體圖形師(stereographer)創建的深度腳本(depth script)，它與故事板配合以確定后續的Layout制作并預覽立體效果。這一步對與整個影片的立體效果來說顯得至關重要。一方面，它幫助決定了每一個鏡頭的景深度；另一方面，有利于前后鏡頭間的深度銜接，確保觀眾能觀看到舒適的畫面。
按傳統平面影片制作流程走到2D故事板環節，則必須使用至少由3個虛擬攝像機的camera rig來制作動畫Layout。其中位于最中央的攝像機為觀測攝像機，其余的為渲染攝像機用以渲染出左右眼圖像。
一般使用2個渲染攝像機，Maya2009版本內置了這樣一套Camera rig。這兩個攝像機之間的距離，也就是產生左右兩幅畫面差別的原因，它對于立體效果有最直接的影響。攝像機之間的距離值需與深度腳本相適配以產生舒適的立體效果。
立體效果對個整個流程的各個環節都有著很高的要求：
動畫方面需要注意根據故事情節和深度腳本密切配合，尤其是出屏效果控制；
流程走到材質紋理環節，則需要3D紋理來達到比較令人信服的效果；
特效方面則必須與燈光等配合，在渲染的時候一定要渲染出令人滿意的體積感；
渲染方面一般需使用光線追蹤算法以得到真實的光影效果。

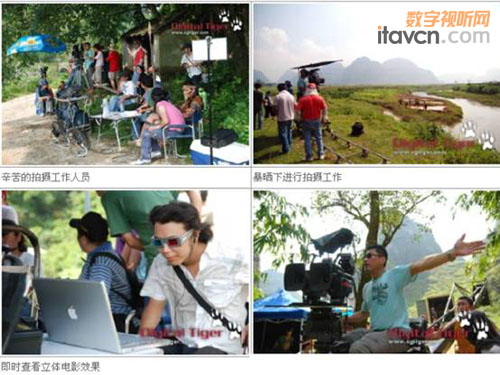

如果是三維與實拍結合的立體影片，那么最簡單的辦法是：你可以在現場使用紅藍眼鏡來預覽你的立體效果，當然，使用立體監視器最好。如果是純?nèi)S立體影片你最好輸出視頻文件并使用投影設備和立體眼鏡來進行預覽。
立體效果制定非常關鍵。長期預覽觀看立體效果會明顯導致眼睛疲勞，所以制定立體效果最好是在眼睛比較放松的情況下進行，這對于三維與實拍結合的立體影片顯得更加重要。#p#page_title#e#
背景知識
立體圖像是對現實的一種模擬。因此，它必須符合人眼雙視角成像原理。

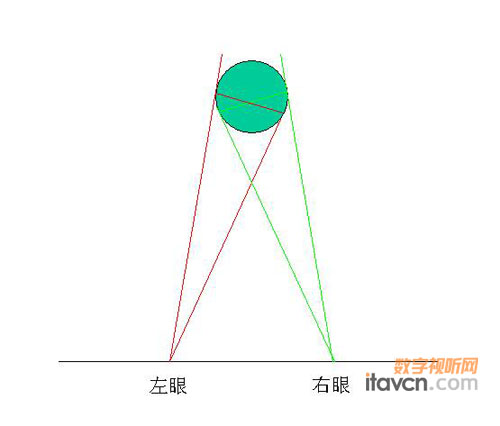

由于人的雙眼所處空間位置的差異(這個距離一般用國際平均值6.35厘米)，致使現實環境分別在兩眼中形成兩幅有細微差別的圖像，這兩幅圖像經過大腦的識別處理，人就能感知環境物與人眼的距離和環境物的狀態(包括大小，顏色，材質等信息)。如下圖所示：
紅色三角形與綠球相交的區域?yàn)樽笱劭吹綀D像，而綠色三角形與綠球相交的區域則為右眼看到圖像。左右眼的圖像同時被大腦接收，融合，并加以識別，人就知道綠球與人的距離，綠球的大小，顏色，材質等信息，立體圖像就在大腦中形成。當然，如果綠球處于運動狀態，那么兩眼將不斷的刷新各自看到的圖像，并交給大腦進行處理，人也就可以不斷更新對綠球的感知信息。
由以上的雙視角成像過程，我們可以知道，是同一環境分別在左右眼形成有細微差別的圖像，經過大腦的識別處理，使我們感知立體環境的存在。也就是說，為了模擬雙視角成像，必須首先有左右兩個相機去捕獲環境影像，然后將左影像交給左眼觀看，右影像交給右眼觀看，最后大腦才能進行識別處理形成立體圖像。我們來審視一下這個模擬的過程。我們無法插手大腦如何識別處理左右圖像這一環節(至少現在能插手的極其有限)。幸運的是，我們可以控制如何將左右兩幅圖像交給大腦。這也就是立體圖像的呈現方式。方式多種多樣，常見的有偏振鏡方式(polarized projection)，紅藍眼鏡方式(red & blue glasses)，主動投影方式(LCD Shutter)等。這里，我們對這些方式不詳細探討，下面主要討論一下立體圖像內容制作方面的技術問題。#p#page_title#e#
景深感知
人眼對于環境深度的感知是從以下幾個方面感知的：透視關系，已知對象的大小，細節，遮擋關系，光影，相對運動。

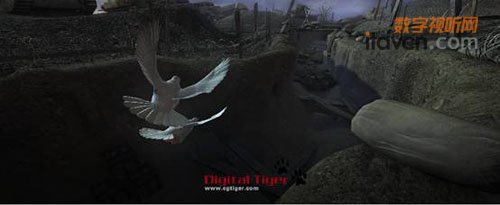

從上圖，沿著戰壕向遠方可以看到明顯的透視關系，它可以暗示給人知道整個空間的體積大小。
一個鴿子有多大，我們是見過的，一個沙袋有多大我們也見過。它們?cè)趫?chǎng)景中的大小比例會給我們一個暗示，它們離我們大概有多遠。
木棍的紋理我們大致知道。近處的木棍的紋理我們看的清楚，遠處的就看不清楚了，因?yàn)殡x我們很遠。
扇起翅膀的鴿子擋住了滑翔的鴿子表明了它們之間的前后關系，也就是告訴我們它們離我們的遠近信息。
因?yàn)榇髿獾木壒?，我們看近處的物體接受光照射程度比較高，因此它的飽和度總比遠處的高，同樣也給我們一種深度的暗示。
物體以同樣的速度運動，我們看到近處的物體總比遠處的快。
所以，可以理解，在制作立體影片的時候，適當增強以上幾個方面的深度感知程度是可以給觀眾帶來印象深刻的立體體驗的。
在實際制作的時候，可以應用明顯的和暗藏的多個透視關系來增強觀看者對環境空間體積的感知。而透視關系，當然是通過豐富的場景層次來表現。例如:

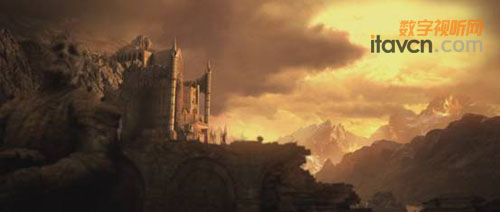

上圖為Blizzard公司游戲Diablo3的預告片中的一張截圖。最近處的石人和石墻被稍作模糊處理，稍遠處依山建造的城堡，再遠處是處于陰影區的山，更遠處是有金光照耀的山，最遠處的山和天幕。5個明顯的層次，構造了明顯的透視關系。而石墻之后，城堡和陰影區的山之間還給觀眾暗示了一個巨大的體積空間的存在。這里值得一提的是，在立體影片里面，一般都會保持畫面的清晰可見，不會對其作模糊處理。模糊處理會使人感覺景深混亂，一方面削弱了立體感，另一方面，會引起觀眾不適。這也是我們接下來也探討的立體制作的原則之一。
立體影像制作原則
人眼的雙視角立體成像原理決定了我們進行立體制作的時候必須遵守一定的立體制作原則。在使用三維軟件(如Maya, 3D Max等)進行立體制作的時候，我們通常使用3臺攝像機組成的Camera Rig進行制作。
首先，我們必須要滿足一個前提條件：左右圖像之間不能存在垂直的偏差，也就是說同一個目標像素在左右圖像中只能是存在水平方向的偏差。因?yàn)槲覀兊难劬o論什么時候都是瞄準單一目標，左右圖像才能被大腦識別處理成像。

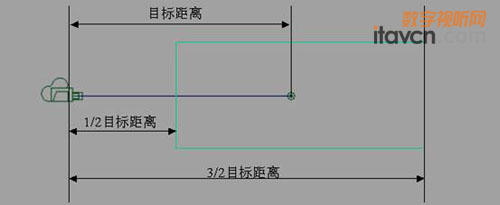

有效立體成像區域(Effective stereo zone, 記為ESZ)
目標距離(Target Distance，記為TD)就是你要拍攝的目標到你的攝像機的距離，也就是聚焦點的位置。有效立體成像區域?yàn)椋?/2的目標距離到3/2的目標距離之間，即1/2*TD < ESZ < 3/2*TD。不難想象，如果一個物體(例如你的鼻子)離你的眼鏡非常近，你將需要努力旋轉你的眼球，以聚焦到該物體上，也就是通常所說的斗雞眼，這會引起大腦不適。
攝像機間距(Effective Camera Distance，記為ECD)
攝像機間距也就是左右兩個攝像機之間的距離。這個距離，根據經驗，應該等于目標距離的1/30，即ECD=1/30*TD。
屏幕前后
屏幕指的是投影平面。攝像機視角向無限遠，以目標距離為界，如果物體剛好處于目標界上，那么它在左右攝像機圖像中的位置是一樣的，因此不存在視差(parallax)；如果該物體位于目標界之前，它擁有負視差(Negative parallax)，反之，為正視差(Positive parallax)。所有擁有正視差的對象在投影的時候?qū)?huì)出現做屏幕里面，而擁有負視差的則會出現做屏幕前面。所有處于屏幕里面的對象都比處于屏幕前面的看起來更舒服，但這并不意味著你不能將對象擺在屏幕前面。經驗告訴我們，長時間將對象擺在屏幕前會引起觀眾不適，例如頭暈，惡心等癥狀，因此應該避免長時間將對象擺在屏幕前面。
觀看時圖像間距(Max Image Separation，記為：MPS)
觀看時圖像間距就是在觀看立體效果的時候，同一對象在左右投影中的水平距離。這個距離值的最大有效值等于屏幕到觀眾之間的距離(Viewing Distance，記為VD)的1/30，即MPS = 1/30*VD。
立體制作時應注意事項
避免畫面中觀眾的主要關注對象被屏幕的邊框裁切，這樣會直接破壞立體感，同樣會引起不適。
為得到逼真的效果，所有的反射折射都應該使用光線跟蹤算法計算；盡量使用真實的材質紋理，避免使用貼圖。
同一鏡頭和前后兩個鏡頭之間應該盡量使用同樣的焦距。否則，將迫使觀眾不斷調整眼球運動，容易引起眼睛疲勞和不適。
當進行立體布局(stereo layout)的時候，一方面近處場景道具應該盡量不要太靠近1/2*TD位置，另一方面遠處的則應該盡量靠近3/2*TD位置。這取決于你想要的場景的景深度。
由于沒有真正完美的視差值，所有依靠主動的或被動的立體眼鏡泄露的立體顯示，都允許一個眼睛能看到另一個眼睛應該看的圖像的部分畫面，這種情況稱為串?dāng)_(crosstalk)?？梢姷拇?dāng)_叫隨影(ghosting)，會削弱立體感。因此，第一，使用能接近你想要的立體感的盡量小的視差值；第二，盡量避免使用高對比度圖像。
