性能提升45%---無人機航拍影像建模臺式、便攜式、集群配置方案23v4
傾斜攝影建模應用越來越廣泛，例如
- 城市三維建模： 使用傾斜攝影技術可以獲取建筑物、道路等城市環境的高精度三維模型，為城市規劃、地理信息系統（GIS）等領域提供支持。
- 土地管理和規劃： 通過傾斜攝影，可以獲取大范圍土地的高分辨率影像，用于土地利用規劃、土地管理和監測。
- 基礎設施監測： 對于基礎設施如橋梁、管道、電力線路等的監測和維護，傾斜攝影提供了高分辨率、立體感強的影像數據，有助于檢測和評估設施的狀態。
- 環境監測： 傾斜攝影可用于監測自然環境的變化，如森林覆蓋、河流變化等。
- 應急響應： 在自然災害或其他緊急情況下，傾斜攝影提供的高分辨率圖像可以幫助迅速評估災情和指導救援工作。
- 建筑和文化遺產保護： 用于文化遺產的三維建模和監測，以及建筑工程的設計和監測。
一般來說，一次拍攝任務需要的時間在1小時到24小時之間。拍攝的圖片數量在100張到10000張之間。數據量在幾十GB到幾TB之間。例如：
拍攝一個城市街區的模型，需要拍攝1000-2000張圖片，數據量約為50-100GB。
拍攝一個建筑物的模型，需要拍攝500-1000張圖片，數據量約為25-50GB。
拍攝一個地形地貌區域，需要拍攝數千張圖片，數據量約為幾百GB。
拍攝一個災害區域，需要拍攝數千張圖片，數據量約為幾TB。
傾斜攝影建模應用的無人機航拍圖片分辨率一般在2400萬像素以上。具體分辨率的選擇取決于以下因素：
數據量：分辨率越高，數據量越大，需要的計算資源越多。
精度：分辨率越高，模型的精度越高。
應用需求：如果模型需要用于精細的應用，如建筑模型的建立，則需要較高的分辨率。如果模型僅用于粗略的應用，如城市模型的建立，則可以使用較低的分辨率。
傾斜攝影建模應用的無人機航拍圖片分辨率可以設置為以下范圍：
城市模型：1000萬-2000萬像素
建筑模型：2000萬-4000萬像素
地形地貌測繪：4000萬-8000萬像素
災害評估：8000萬-16000萬像素
隨著無人機航拍應用普及，數據處理量越來巨大，市場上需要處理能力更快的計算解決方案，進入2023年第四季度，西安坤隆計算機公司升級換代和系統優化，推出最新的配置方案，叫上一代配置性能提升顯著。
目錄
(一).高速傾斜攝影建模工作站硬件配置推薦
(二).移動/便攜傾斜攝影建模工作站硬件配置(單屏/三屏)
(三).衛星/航空影像/雷達點云/無人機航拍影像處理建模集群配置推薦
23v4期方案的技術特點：
（1）采用intel 14代超頻處理器（8核@5.8GHz）+RTX40系列GPU卡硬件架構，
（2）對整機的超頻+系統優化+低延遲等，性能進一步提升
（3）對多機超頻集群的每一個環節（計算、處理、數據讀寫）、網口帶寬全面均衡無死角，大幅提升集群整體處理速度

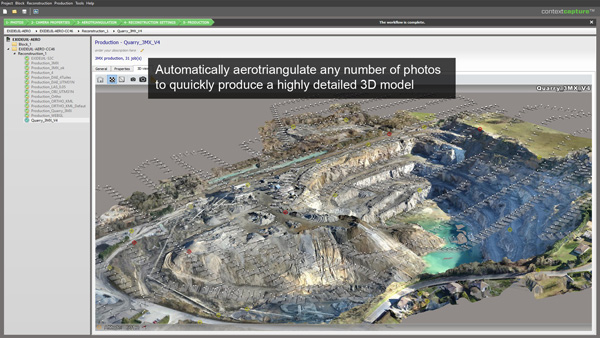

（4）支持所有主流數字?jǐn)z影處理軟件（傾斜攝影建模、正射影像處理等），例如 Context Capture（單機、集群）、PIX4D（單機）、大疆智圖等
（5）這是目前（2023年12月底）最快的三維建模工作站、多機集群硬件配置方案
基準測試數據：
假設10000張圖片，分辨率6000*4000（2400萬像素），缺省設置
|
計算節點數量 |
空三+建模時間 |
處理張數/小時 |
處理張數/天 |
|
1臺 |
1天20時57分 |
222 |
5339 |
|
5臺 |
10時41分 |
936 |
22472 |
|
10臺 |
06時24分 |
1563 |
37500 |
|
20臺 |
04時15分 |
2353 |
56471 |
|
30臺 |
03時33分 |
2817 |
67606 |
結果：（1）單機每臺處理能力高達222張/小時（缺省設置）
（2）較上一代（intel 13代+RTX30系列），再次提升45%
(一)高速傾斜攝影建模工作站硬件配置推薦
相關機型：UltraLAB A330 超頻圖形工作站
用途：基于辦公靜音環境下，面向傾斜攝影/正射影像的空三處理、三維建模等
技術要點：
采用intel第14代超高頻處理器（8核5.8GHz）
內存最大容量128GB DDR5 5600
配置Ada Lovelace架構的RTX 40系列顯卡（PCIe 4.0 x16接口）
配置PCIe 4.0 X4接口 固態盤，以及2.5G/萬兆電口
整機性能全方位優化
臺式工作站硬件配置推薦23v4
NO
品牌與型號
配置規格
價格
備注
1
A330 15264-MBX
intel 14代超頻處理器
(6核5.2GHz）+水冷/64GB DDR5
/RTX4070Ti 12GB /2TB M2 NVMe/4TB SATA企業級/塔式(1000w)/27寸-4K圖顯
28500
高性價比
2
A330 15464-MBX
intel 14代超頻處理器
(8核5.4GHz ）+水冷/64GB DDR5 /RTX4080 16GB /2TB M2 NVMe/8TB SATA 企業級/塔式(1000w)/27寸-4K圖顯
34800
理想型
3
A330 157128-MBX
intel 14代超頻處理器
(8核5.7GHz）+水冷/128GB DDR5
/RTX4080 16GB /3.84TB NVMe/8TB SATA企業級/塔式(1200w)/27寸-4K圖顯
39800
高速型
4
A330 157192-MBX
intel 14代超頻處理器
(8核5.7GHz）+水冷/192GB DDR5
/RTX4080 16GB /3.84TB NVMe /16TB SATA企業級/塔式(1200w)/27寸-4K圖顯
45500
完美型
5
A330 157192-PDT
intel 14代超頻處理器
(8核5.7GHz）+水冷/192GB DDR5 /RTX4090 24GB/7.68TB NVMe /16TB SATA企業級/塔式(1500w)/27寸-4K圖顯
63700
完美增強型
6
GA330P 158192-PC2T
intel 14代超頻處理器
(8核5.8GHz）+水冷/192GB
DDR5/2*RTX4090 24GB/7.68TB NVMe /18TB SATA企業級/塔式(2000w)
/27寸-4K圖顯
99990
極致型
7
A330 157128-MBT
intel 14代超頻處理器
(8核5.7GHz)+水冷/128GB
DDR4/RTX4090 24GB/3.84TB NVMe /16TB SATA企業級/塔式(2000w)/86寸-4K智慧屏
74500
會議中心展示型
(二）移動/便攜傾斜攝影建模工作站硬件配置
2.1 單屏便攜航拍影像建模超頻工作站配置推薦
推薦配置匯總
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
PX330G 15264-MBX |
intel 14代超頻處理器 (6核5.0GHz）+水冷/64GB DDR5 /RTX4070Ti 12GB /2TB M2 NVMe /4TB SATA 企業級/便攜一體式(1000w，17寸高清) |
39990 |
高性價比 |
|
2 |
PX330G 15364-MBX |
intel 14代超頻處理器 (8核5.3GHz）+水冷/64GB DDR5 /RTX4080 16GB /2TB M2 NVMe /6TB SATA企業級/便攜一體式(1000w，17寸高清) |
45500 |
理想型 |
|
3 |
PX330G 15764-MAX |
intel 14代超頻處理器 (8核5.5GHz）+水冷/64GB DDR5 /RTX4080 16GB/3.84TB NVMe/8TB SATA企業級/便攜一體式(1000w，17寸高清) |
49000 |
高速型 |
|
4 |
PX330G 157128-PCT |
intel 14代超頻處理器 (8核5.5GHz）+水冷/128GB DDR5 /RTX4090 24GB/3.84TB PCIeSSD /16TB SATA企業級/便攜一體式(1000w，17寸高清) |
67000 |
完美型 |
|
5 |
PX330G 157192-PDT |
intel 14代超頻處理器 (8核5.5GHz）+水冷/128GB DDR5 /RTX4090 24GB /7.68TB NVMe /16TB SATA企業級/便攜一體式(1500w，17寸4K) |
75000 |
極致型 |
2.2 多屏便攜航拍影像處理建模工作站配置方案
推薦配置匯總
NO
品牌與型號
配置規格
價格
備注
1
PX330T 15264-MBX
intel 14代超頻處理器
(6核5.0GHz）+水冷/64GB DDR5 /RTX4070Ti 12GB/2TB M2 NVMe /4TB SATA企業級/便攜一體式(750w，三屏17寸高清)
63000
高性價比
2
PX330T 15364-MBX
intel 14代超頻處理器
(8核5.3GHz）+水冷/64GB DDR5 /RTX4080 16GB/2TB M2 NVMe/6TB SATA企業級/便攜一體式(750w，三屏17寸高清)
68800
理想型
3
PX330T 15764-MAX
intel 14代超頻處理器
(8核5.5GHz）+水冷/64GB DDR5 /RTX4080 16GB/3.84TB NVMe/8TB SATA企業級/便攜一體式(750w，三屏17寸高清)
72000
高速型
4
PX330T 157128-PCT
intel 14代超頻處理器
(8核5.5GHz）+水冷/128GB DDR5 /RTX4090 24GB/3.84TB PCIeSSD /16TB SATA企業級/便攜一體式(750w，三屏17寸高清)
89990
完美型
5
PX330T 157192-PDT
intel 14代超頻處理器
(8核5.5GHz）+水冷/128GB DDR5 /RTX4090 24GB/7.68TB NVMe /16TB SATA企業級/便攜一體式(750w，三屏17寸高清)
98500
極致型
（三）衛星/航空影像/雷達點云實景建模集群配置推薦
西安坤隆計算機公司，自2014年年至今，大量實際測試和實用跟蹤，對集群并行計算加速的每個細節瓶頸非常了解，通過不斷改進，積累的大量經驗，借助最新計算架構，我們可以保證，所提供的集群中每個計算節點性能最大化，同時具有最高性價比，另外并行處理中，數據并行讀寫無延遲，集群無等待
所提供CPU+GPU架構組成的完美多機并行集群處理系統，對空三、三維建模處理，保證和任務同類集群相比，最短完成建模任務
方案1 無人機航拍影像處理集群配置推薦（計算節點5個）
NO
貨物名稱
型號
數量
單價
小計
1
圖像處理工作站FX330
Intel 14代酷睿超頻處理器 (8核5.7Ghz)/192GB DDR5 5600 /RTX4080 /1TB M2
NVMe/4U機架式/萬兆網卡(光口)/無顯示器
5
38000
190000
2
主控與高速存儲服務器N420A
Xeon 銀4316(20核2.3Ghz) /128GB DDR4 /RTX3060/960GB
SSD系統盤+15.36TB高速緩存盤+112TB并行存儲/4U機架式/萬兆(光口)/27"4K圖顯
1
85000
85000
3
交換機
16口萬兆光口
1
7800
7800
4
服務器機柜
42U，含1個8位PDU、8個托盤
1
5680
5680
5
KVM
16口 HDMI KVM切換器
1
4200
4200
6
傾斜攝影軟件
集群軟件
累計
292680
安裝調試費用：累計金額*8%
23400
合計
￥316,080
方案2 無人機航拍影像處理集群配置推薦（計算節點10個）
NO
貨物名稱
型號
數量
單價
小計
1
圖像處理工作站FX330
Intel 14代酷睿超頻處理器 (8核5.7Ghz)/192GB DDR5 5600 /RTX4080 /1TB M2
NVMe/4U機架式/萬兆網卡(光口)/無顯示器
10
38000
380000
2
主控與高速存儲服務器N420A
Xeon 銀4316(20核2.3Ghz) /128GB DDR4 /RTX3060/960GB
SSD系統盤+15.36TB高速緩存盤+112TB并行存儲/4U機架式/萬兆(光口)/27"4K圖顯
1
85000
85000
3
交換機
24口萬兆，6口40G
1
16500
16500
4
服務器機柜
42U，含1個8位PDU、8個托盤
2
5680
11360
5
KVM
16口 HDMI KVM切換器
1
4200
4200
6
傾斜攝影軟件
集群軟件
累計
497060
安裝調試費用：累計金額*6%
29800
合計
￥526,860
方案3 無人機航拍影像處理集群配置推薦（計算節點20個）
NO
貨物名稱
型號
數量
單價
小計
1
圖像處理工作站FX330
Intel 14代酷睿超頻處理器(8核5.7Ghz)/192GB DDR4 3200 /RTX4080 /1TB M2
NVMe/4U機架式/萬兆網卡(光口)/無顯示器
20
38000
760000
2
主控與高速存儲服務器N420A
Xeon 銀4316(20核2.3Ghz) /128GB DDR4 /RTX3060/960GB
SSD系統盤+15.36TB高速緩存盤+112TB并行存儲/4U機架式/萬兆(光口)/27"4K圖顯
1
85000
85000
3
交換機
24口萬兆，6口40G
1
16500
16500
4
服務器機柜
42U，含1個8位PDU、8個托盤
3
5680
17040
5
KVM
16口 HDMI KVM切換器
2
4200
8400
6
傾斜攝影軟件
集群軟件
累計
886940
安裝調試費用：累計金額*4%
35450
合計
￥922,390
欲咨詢機器處理速度如何、技術咨詢、索取詳細技術方案，提供遠程測試，請聯系
UltraLAB圖形工作站供貨商：
西安坤隆計算機科技有限公司
國內知名高端定制圖形工作站廠家
業務電話：400-705-6800
咨詢微信號：
