傾斜攝影/無人機影像處理及存儲配置推薦2017

主要內容
1.傾斜攝影測量概述
2.三維建模（無人機圖像后處理）計算特點與硬件配置分析
  2.1傾斜攝影三維建模過程分解
  2.2三維建模硬件配置要求與市場工作站對比
  2.3 與三維建模相關的UltraLAB工作站機型介紹
3.傾斜攝影三維建模(后處理)單機、集群、存儲推薦配置
  3.1臺式工作站配置推薦
  3.2分布式工作站與存儲配置推薦
  3.3便攜式工作站配置推薦


（一）傾斜攝影測量概述
傾斜攝影測量介紹

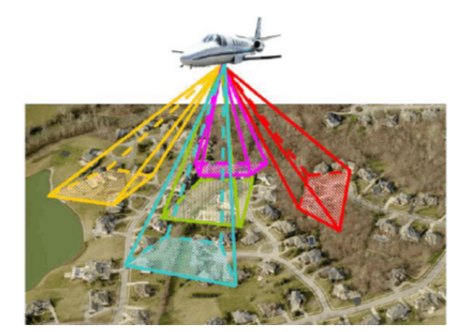

傾斜攝影技術是國際測繪領域近些年發展起來的一項高新技術，它顛覆了以往正射影像只能從垂直角度拍攝的局限，通過在同一飛行平臺上搭載多臺傳感器，同時從一個垂直、四個傾斜等五個不同的角度采集影像，將用戶引入了符合人眼視覺的真實直觀世界


傾斜攝影測量技術以大范圍、高精度、高清晰的方式全面感知復雜場景，通過高效的數據采集設備及專業的數據處理流程生成的數據成果直觀反映地物的外觀、位置、高度等屬性，為真實效果和測繪級精度提供保證。同時有效提升模型的生產效率，采用人工建模方式一兩年才能完成的一個中小城市建模工作，通過傾斜攝影建模方式只需要三至五個月時間即可完成，大大降低了三維模型數據采集的經濟代價和時間代價。

應用領域
美國“9·11”恐怖襲擊發生后，美國軍方啟用傾斜攝影測量技術，迅速獲取了五角大樓影像，了解現場情況，并制定了最合理的執行方案，隨著計算機處理能力大幅提升，傾斜攝影測量加速普及, 在房產、國土、城管、智慧城市、規劃、水利、能源開采等行業領域的應用有更大的發展

進入傾斜攝影三維建模（后處理）應用比較早的軟件：
Bentely ContextCapture（原Smart 3D capture）支持單機和分布式集群處理
AirBus Street Factory（街景工廠），支持單戶處理模式
瑞典Pix4Dmapper  支持單機處理
Skyline PhotoMesh 支持單機和集群處理
俄羅斯Agisoft PhotoScan  支持單機處理

(二)  三維建模計算過程與硬件配置分析

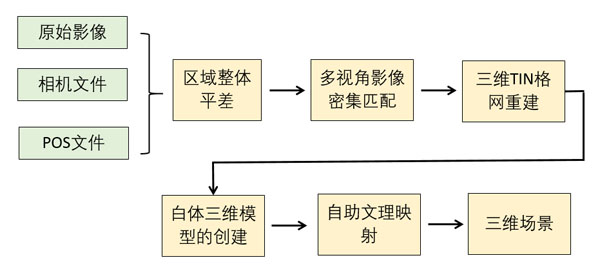

2.1 傾斜攝影三維建模過程分解



傾斜攝影數據處理量巨大，常規機器處理慢，時間長，性能嚴重不足，那么怎么配置更合適，下面是影像后處理計算特點：

階段	主要任務	操作內容	計算特點
1	空中三角測量	關鍵點的提取，自動連接點匹配、集束調整、密度圖像匹配	單核CPU計算模式 加速手段：提升CPU頻率
2	三維重建	魯棒三維重建	多核CPU計算模式 加速手段：核數要夠，同時提升CPU頻率
		無接縫紋理映射、紋理貼圖包裝、	GPU計算模式 加速手段：更高端GPU卡和更大顯存
		細節層次生成	單核CPU計算模式 同上述1

上述表格告訴我們：
在攝影圖像資料處理的工作站硬件配置上，如果：
單方面配備高端顯卡，機器整體性能不顯著（很多人被廠家支持GPU宣傳誤導）
單方面提升CPU核數，但頻率很低，機器整體性能不顯著（非專業的硬件供貨商提供）
單方面提升硬盤io，機器整體性能不顯著

結論：傾斜攝影建模對硬件要求：CPU足夠核數和最高頻率、硬盤高io、足夠性能的單nvidia顯卡，因此配置均衡、強大，才是保證機器性能大幅提升的關鍵

那么市場上目前誰家提供符合上述要求的機型，下面是目前三維建模軟件的特點，以及目前市場工作站機型狀況

2.2三維建模硬件配置要求與市場工作站對比

NO	核心硬件	技術要點	其他品牌工作站	UltraLAB工作站
1	CPU	頻率盡可能高、核數12核并行最高（12核以內頻率越高越好）	4核4GHz 6核3.5GHz 8核3.3GHz 10核3GHz 12核3.1GHz（雙Xeon）	4核4.9GHz 6核4.5GHz 8核4.3GHz 10核4.3GHz 12核3.3GHz（雙Xeon）
2	顯卡	承擔圖像計算和足夠的顯存保證圖像加載足夠空間	Nvidia GTX系列	Nvidia GTX系列
3	硬盤	足夠的帶寬（圖像分辨率或精度有關）和存儲容量（數據量有關）	4個硬盤并行	16個硬盤并行（最大150TB）
4	內存	被處理的圖像文件基本不超過64GB	滿足	滿足
5	其他	辦公靜音環境，臺式工作站，海量并行存儲	部分	全部滿足
		便攜式計算環境，車載、移動計算解決方案	部分	全部滿足

上述表格數據表明，UltraLAB在圖像處理/三維建模，具有更強大的計算和存儲硬件架構

 
2.3 與三維建模相關的UltraLAB工作站機型介紹

UltraLAB是西安坤隆計算機科技有限公司推出的定制圖形工作站品牌，經過多年發展，該產品擁有傲視群雄的三大領先優勢：先進計算硬件架構、完整齊全行業應用定制方案、專業硬件系統優化技術，大幅超越同類的“圖形工作站”產品，我們提供基于傾斜攝影三維建模應用推薦產品系列：

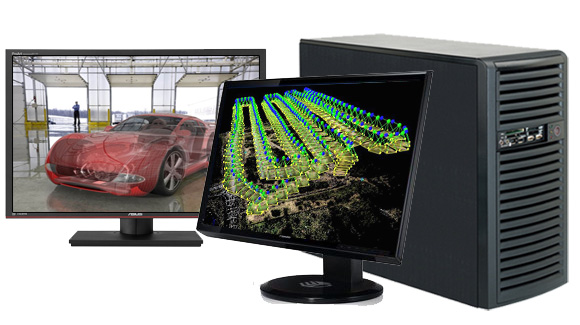

（1）UltraLAB H480極速工作站介紹



配備單顆CPU（至尊處理器或Xeon E5v4）擁有極限自動超頻加速能力，比其他品牌機器提供更高頻率，滿足12核以內最高頻率要求，三維建模不二之選，是傾斜攝影高性能計算硬件要求，目前市場上最快工作站，如果說該機型有什么缺陷，就是存儲容量不足

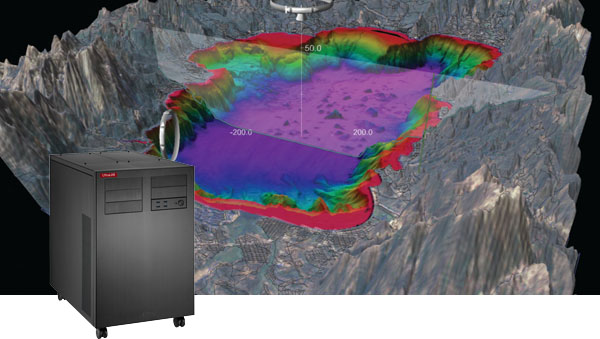

（2）UltraLAB GX480P/GX610P圖靈計算工作站介紹



配置1顆intel至尊處理器(GX480P)或2顆Xeon處理器(GX610P)，擁有極限自動超頻加速和16個并行存儲架構，具有三維建模最強大的計算能力和海量高速并行存儲能力，是大數據、海量圖像資料計算與處理，完美機型，與常規存儲服務器相比，最大優勢：

NO	關鍵技術	解釋內容
1	存儲容量	提供最大150TB高速雙通道并行存儲，每個通道連續讀寫帶寬1.5GB/s，雙通道達3GB/s,8GB緩存，緩存讀寫2*7GB/s
2	網絡端口	提供多個萬兆/千兆端口，保證多個計算節點或多用戶數據高速訪問請求
3	計算能力	具有超強大的三維建模能力，在網絡訪問不高情況下，直接對存儲資料三維建模，這是傳統存儲完全不具備的
4	運行環境	和常規存儲系統不同，基于辦公環境，靜音級,不需要專門的噪音隔離機房，不需要專門的維護，費用低，性能強大

因此，UltraLAB GX480P/GX610P圖靈計算工作站是測繪部門、圖像制作部門、大數據分析、的集海量存儲和超級計算于一體的完美利器，也可以作為大數據分析、深度學習等應用

 （3）UltraLAB EX610高性能計算工作站介紹




擁有雙Xeon超頻和雙GPU、并行存儲的架構，提供比同類產品更均衡的硬件配置
提供12核計算以內高頻計算架構、最大70TB存儲容量的最佳工作站機型，滿足一般集存儲與高速計算與一體的要求

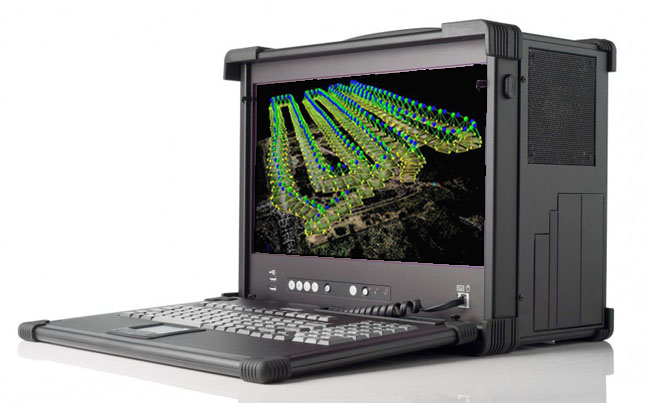

（4）UltraLAB P480全能便攜工作站介紹




滿足移動戶外三維建模應用需求，是國內第一款上市的便攜工作站（前身XASUN品牌），與市場上仿冒品最大區別，具有更高的核數和頻率（自動超頻）、雙GPU、系統低延遲優化、并行存儲的架構，提供12核3.3GHZ/10核3.7Ghz/8核3.7Ghz高頻的移動式三維高速建模要求、最大12TB SSD或8TB SATA容量存儲單機便攜機型

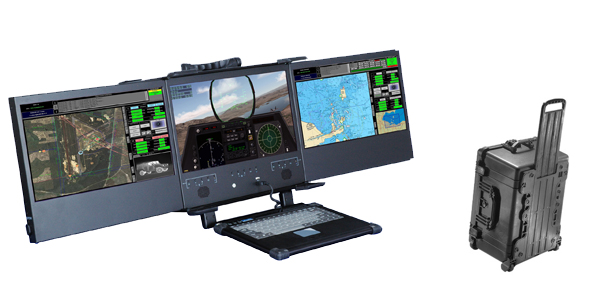

（5）UltraLAB P480T全能三屏便攜工作站介紹





功能描述和上述P480完全一致， 提供三屏顯示解決方案

  欲更多了解 UltraLAB圖形工作站產品，訪問：www.jiu-hong.com
#p#page_title#e#

（三）傾斜攝影三維建模硬件配置推薦

UltraLAB工作站、存儲硬件配置方案，主要三個方面：
1.    單機計算工作站配置推薦
2.    分布式計算的工作站與存儲配置推薦
3.    移動便攜式工作站推薦

3.1三維建模臺式工作站配置推薦

定位于：辦公環境下，滿足常規部門級計算要求，提供強大的高速處理能力
相關機型：H480（高速計算），EX610（高速計算+最大70TB單通道存儲）

最新硬件配置推薦

NO	型號	主要配置	報價
1	UltraLAB H480 14516-S5TCX6	6核4.5Ghz/16GB DDR4 2400 RECC /GTX1060 6GB /512GBSSD+4TB/塔式/24"高清圖顯	31500
2	UltraLAB H480 14332-P5TDX7	8核4.3Ghz/32GB DDR4 2400 RECC /GTX1070 8GB/512GB閃電二代+6TB/塔式/24"高清圖顯	48500
3	UltraLAB H480 14364-PATEX8	10核4.3Ghz/64GB DDR4 2400 RECC /GTX1080 8GB/1TB閃電二代+8TB/塔式/24"高清圖顯	69990
4	UltraLAB EX610 23764-PAT8CRX8	12核3.7Ghz/64GB DDR4 2400 RECC /GTX1080 8GB/1TB閃電二代+28TB并行存儲/塔式/24"高清圖顯	99990
5	UltraLAB EX610 23564-PAT8DRT	16核3.5Ghz/64GB DDR4 2400 RECC /Titan X 12G/1TB閃電二代+42TB并行存儲/塔式/24"高清圖顯	145000
6	UltraLAB EX610 234128-PAT8ERT	20核3.4Ghz/128GB DDR4 2400 RECC /Titan X 12G/1TB閃電二代 +56TB丙烯存儲/塔式/24"高清圖顯	175000

 

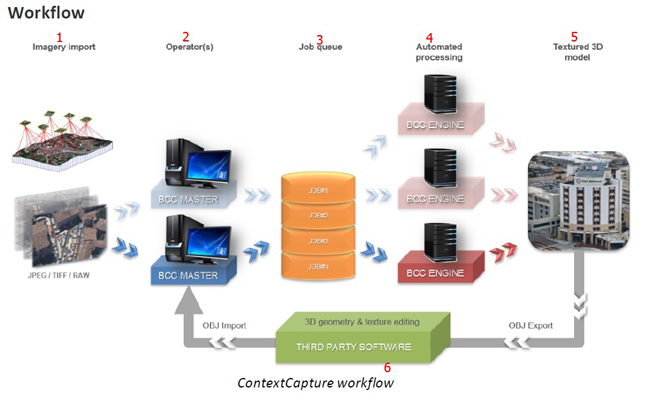

3.2分布式三維建模工作站與存儲配置推薦



定位與辦公環境下，數據計算量巨大的需求，單機計算能力有限，借助多臺機器并行建模，大幅縮短處理時間
相關機型：

計算節點：H480
存儲節點：GX480P/GX610P  (最大140TB，雙通道并行存儲，雙萬兆端口)

（1）三維建模硬件配置推薦（計算節點）

NO	型號	主要配置	報價
1	UltraLAB H480 14516-S5X6	8核4.5Ghz/16GB DDR4 2400 RECC /GTX1060 6GB /512GBSSD/塔式/24"高清圖顯	38500
2	UltraLAB H480 14332-SAX7	8核4.3Ghz/32GB DDR4 2400 RECC /GTX1070 8GB/1TBSSD企業級/塔式/24"高清圖顯	47500
3	UltraLAB H480 14364-PATEX8	10核4.3Ghz/64GB DDR4 2400 RECC /GTX1080/1TBSSD企業級/塔式/24"高清圖顯	59990

（2）海量存儲工作站硬件配置推薦（存儲節點）

NO	型號	主要配置	報價
1	UltraLAB GX480P 14364-P5TGCRX8	10核4.3Ghz/64GB DDR4 2400 RECC /GTX1080 8GB/512GB閃電二代+56TB雙通道并行存儲/雙塔式/雙口萬兆/24"高清圖顯	129900
2	UltraLAB GX480P 143128-PATGDRT	10核4.3Ghz/128GB DDR4 2400 RECC /Titan X 12GB/1TB閃電二代+84TB雙通道并行存儲/雙塔式/雙口萬兆/24"高清圖顯	169000
3	UltraLAB GX610P 234256-PATGERT	20核3.4Ghz/256GB DDR4 2400 RECC /Titan X 12GB/1TB閃電二代+140TB雙通道并行存儲/雙塔式/雙口萬兆/24"高清圖顯	289000

3.3便攜式三維建模工作站配置推薦
定位于：移動、便攜式、車載式三維圖像處理應用

NO	型號	主要配置	報價
1	UltraLAB P480 14016-SAX6	6核4.0Ghz/16GB DDR4 2400 RECC /GTX1060 6GB /1TB SSD/便攜一體/17"單屏液晶(高清)	49990
2	UltraLAB P480 13732-S2AX6	8核3.7Ghz/32GB DDR4 2400 RECC /GTX1060 6GB /2TB SSD/便攜一體/17"單屏液晶(高清)	59990
3	UltraLAB P480 13764-S3AX7	10核3.7Ghz/64GB DDR4 2400 RECC /GTX1070 8GB/3TB SSD/便攜一體/17"單屏液晶(高清)	79990
4	UltraLAB P480 13364-SCX8	12核3.3Ghz/64GB DDR4 2400 RECC /GTX1080 8GB/4TB SSD/便攜一體/17"單屏液晶(高清)	95000
5	UltraLAB P480t 14016-SAX6	6核4.0Ghz/16GB DDR4 2400 RECC /GTX1060 6GB /1TB SSD/便攜一體/17"三屏液晶(高清)	79990
6	UltraLAB P480t 13732-S2AX7	8核3.7Ghz/32GB DDR4 2400 RECC /GTX1070 8GB /2TB SSD/便攜一體/17"三屏液晶(高清)	97500
7	UltraLAB P480t 13732-S3AX8	10核3.7Ghz/32GB DDR4 2400 RECC /GTX1080 8GB /3TB SSD/便攜一體/17"三屏液晶(高清)	115000
8	UltraLAB P480t 13364-SCX8	12核3.3Ghz/64GB DDR4 2400 RECC /GTX1080 8GB /4TB SSD/便攜一體/17"三屏液晶(高清)	135000

結論
傾斜攝影影像精度越來越高、數據量越來越大，三維建模計算時間越來越慢，不合理配置工作站性能表現已無法容忍，一方面軟件與時俱進借助最新硬件計算技術，優化算法，大幅提升了性能，另一方面 UltraLAB所推薦配置充分結合軟件特點，對每個處理環節（預處理單核計算、三維重建-多核計算、紋理貼圖-GPU計算）方面，提供更合理強大硬件配置，量身定制出性能出眾的單機計算、分布式計算、高速存儲，徹底解決海量影像數據的三維建模時間越短越好要求，一句話總結，完美軟件和完美硬件的絕配


方案咨詢
UltraLAB圖形工作站供貨商：
西安坤隆計算機科技有限公司
國內知名高端定制圖形工作站廠家
業務電話：400-705-6800
