Nvidia專業顯卡大點兵
一提到圖形工作站，人們就會想到高價的頂級的配置和高性能專業顯卡。專業顯卡對于圖形工作站來說起著決定性的作用，所有的高性能配置只能說是配合專業顯卡的運行，其處理圖像的性能直接影響到整個工作站的運行性能。既然是專業的顯卡，就是用于很多比較專業領域，比如說工業、廣告、游戲制作、視頻處理等等，這些領域?qū)τ趫D像處理的性能和要求都是比較高的，專業顯卡對他們所使用的軟件給予強大的硬件支持，同時專業顯卡的芯片的廠商給通過研發各種針對性比較強的驅動給予各種不同圖形軟件于軟件的支持。
在目前市場上工作站產品比較常見的是采用NVIDIA、ATI專業顯卡，占有絕大部分的市場份額。而NVIDIA作為專業級顯卡芯片的老大，產品系列也是最為豐富的。在NVIDIA的工作站產品欄中一共有2種顯卡芯片產品都是屬于Quadro系列的，分別是Quadro FX、Quadro NVS系列。Quadro FX系列顯卡芯片是專門為高性能和高圖像質量的工作站顯卡提供的一個解決方案。主要是用于CAD、DCC和各種圖像與視頻應用領域，并提供高性能的可編程能力和高精度的圖像。Quadro NVS系列芯片則是應用于多屏顯示的2D應用領域，它為單路輸出、雙路輸出以及四路輸出的顯卡提供高性能和穩定性的支持。而這2個系列的產品中，Quadro FX系列和Quadro NVS系列顯卡芯片是目前市場上針對臺式機工作站平臺采用得比較多的芯片系列。這些芯片產品除了具有普通家用游戲顯示芯片具有的功能以外，還具有很多針對不同領域影像應用的功能。
Quadro NVS系
Quadro NVS系列的產品并不是很多，包括NVIDIA Quadro NVS 290(PCI-E)、和NVIDIA Quadro NVS 440。而目前市場上主流的工作站采用得比較多的是NVIDIA Quadro NVS 290。

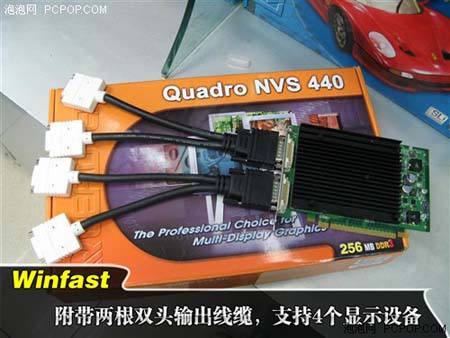

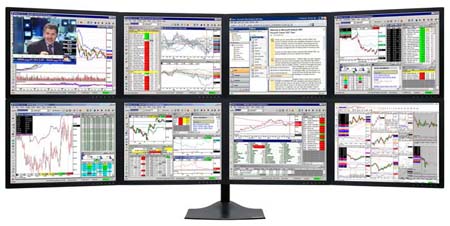

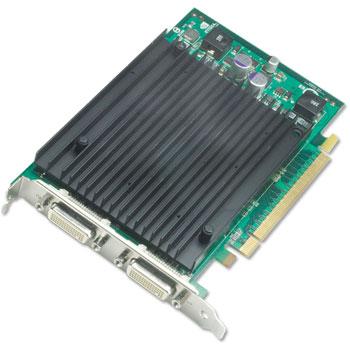

在Quadro NVS系列是采用多屏顯示（nView Multi-Display）技術 ，在硬件的基礎上配合軟件技術，為工作站平臺提供靈活的多屏顯示功能和桌面控制平臺，以及均衡的高質量圖像輸出。Quadro NVS 290和Quadro NVS 440都是采用雙DVI-I，實現多屏的顯示。Quadro NVS 440通過NVIDIA提供的nView軟件的支持實現多屏顯示。多屏顯示并不是簡單的多個顯示器顯示多個相同內容，而是多個屏幕上顯示各自不同的畫面，并可顯示拼接的組合大畫面。比如，在金融行業，多個屏幕可以把處理交換的大量數據信息及時地表現出來，同時跟蹤各種數據的變化情況。而對于繪圖的專業人士來說，可以通過多屏幕顯示完整的圖像信息，進行各種編輯和對比。該技術應用非常的廣泛，包括工程繪圖、軟件開發、監控、視頻編輯等等應用領域。Quadro NVS系列還采用統一驅動程序架構(Unified Driver Architecture)，使應用系統能擁有最佳化的工作效能和穩定性與可靠性；采用最小化傳輸差分信令(TMDS)編碼方式技術，增強顯示器的可靠性和圖形表現能力，并能簡化生產過程和降低維修費用，該技術還支持?jǐn)?shù)字平面顯示器；支持雙通道的350MHz RAMDACs，提供快速的更新頻率，以極高速的影像更新頻率提供 QXGA 等級的解析模式。
Quadro NVS系列顯卡芯片在NVIDIA的專業顯示芯片系列中可以說是低端的產品，它的各項性能指標都比較低，只支持64位的顯存帶寬和256M的DDR顯存容量。但是該顯卡主要還是用于2D方面的影像的應用，也不需要太高的處理性能都能滿足多屏顯示的需要。
Quadro FX系列
相對Quadro NVS系列產品來說，Quadro FX系列的產品的種類要豐富得多，而且各種不同檔次的分類非常清楚，能夠滿足不同的需要。這個系列的產品一共分了六種不同檔次的產品，包括超高端產品、高端產品、中端產品、入門級產品、移動產品以及特殊產品。我們這里只為大家介紹針對工作站臺式機平臺的顯示芯片。
NVIDIA Quadro FX入門級系列 －Quadro FX370，F(xiàn)X560，F(xiàn)X570

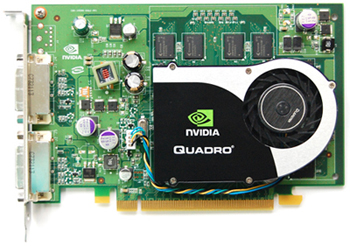

Quadro FX370 外觀圖片
#p#page_title#e#

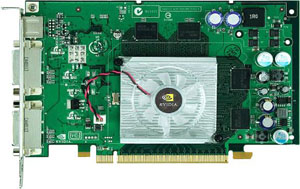

Quadro FX560外觀圖片

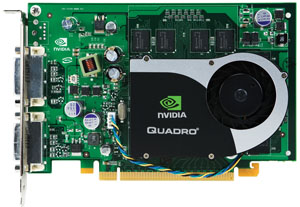

Quadro FX570 外觀圖片
我們先來看看低端入門級的Quadro FX產品，其包括了Quadro FX370、Quadro FX560、Quadro FX570芯片，最新的是支持PCI-E接口。
雖然價格的定位上定位入門系列，但是并沒有影響到它們對于圖像處理的質量、精度、性能以及可編程的能力，其卓越性能表現和優勢，使這一入門級的系列產品在CAD、DCC以及高科技的影像應用都得到比較廣泛的應用。這種低端的GPU實現了Quadro FX家族所具備的高級特性和優勢，包括128位浮點圖形管線、12位子像素精度和Quadro內存管理等等，并且基于NVIDIA黃金標準統一驅動架構（CUDA），采用更為先進的旋轉柵格全屏抗鋸齒（RG FSAA）,極大地提高了色彩的準確度和邊緣及線條的圖形質量，但在減少“鋸齒狀圖形”的同時也維持了性能。除此以為最具特色的是，它具有Cg（C for Graphics）高水平圖像著色器語言，是一種高水平、開放標準的OpenGL編程語言，它利用了可編程圖形芯片的優勢。NVIDIA Quadro FX可編程圖形管道采用了高水平的著色語言，使人們得以創建如照片一樣真實的實時效果，并能將其集成到3D模型、場景和設計中。在能夠使圖形的繪制更加方便和出色以外，更能使開發人員縮短圖像和程序產品的開發時間。在低端的產品中比較有特色的是Quadro FX560，除了支持PCI-E接口，并且還提供10針的HDTV接口，可以通過接口直接連接到HDTV上。
nVIDIA Quadro FX中端系列－Quadro FX1700，Quadro VX200
對于NVIDIA FX系列中端產品，是一種比較具有性價比的解決方案，為專業三維應用提供了質量、精確度、性能、可編程性和價格的最佳組合。NVIDIA Quadro FX中端產品包括NVIDIA Quadro FVX200。都是采用的最新的PCI-E接口，也是目前對于中端產品主流采用的接口類型。NVIDIA FX系列中端產品除了具有低端產品的所有的特性以外，比低端的產品具有更高的性能，采用512MB 和256位的內存接口，滿足圖像用戶更多的需要。
nVIDIA Quadro FX高端系列－Quadro FX3700，Quadro FX4600

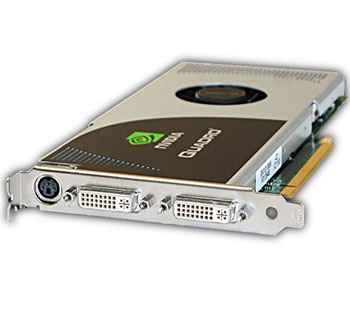

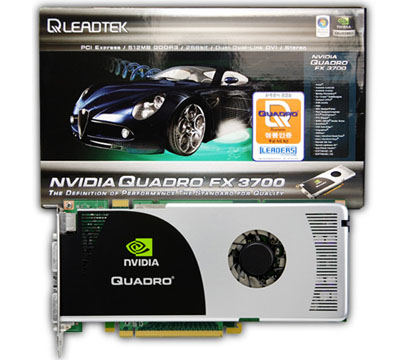

高端的產品NVIDIA Quadro FX 3700，具有更加卓越的性能和精確度，具備512MB幀緩沖內存、最高達51.2GB/s的內存帶寬、256位內存接口并支持最高達3840x2400的超高分辨率顯示屏，以及雙DVI輸出。

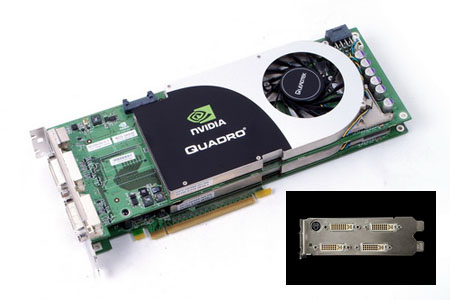

nVIDIA Quadro FX超高端系列－Quadro FX4600，F(xiàn)X5600，F(xiàn)X4700X2

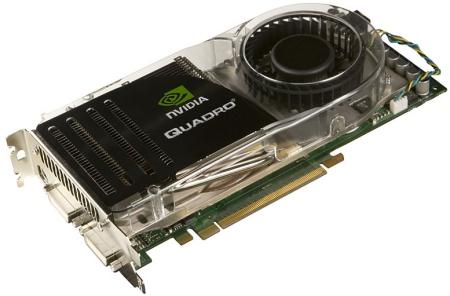

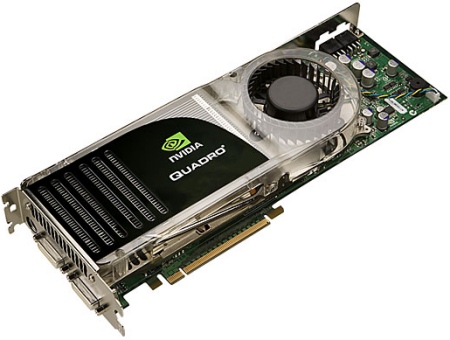

在超高端的產品中包括了NVIDIA Quadro FX 4600、FX 5600和FX4700X2，采用了PCI-E接口。在超高端的芯片突破了專業CAD、DCC和科研應用的性能、可編程性、精確度和質量的局限性。NVIDIA超高端系列的GPU采用了革命性的新架構，與上一代工作站圖形芯片相比，具備2倍幾何處理能力和填充率，5倍硬件像素讀回性能和1.25倍內存帶寬，并最多可支持768MB和1.5GMB超快GDDR3內存。旋轉柵格FSAA特性可實現更加復雜的多抽樣模式、大大提高了色彩準確度和邊緣和線條的圖形質量而不會影響性能。其中高精度動態范圍（HPDR）技術通過著色、過濾、紋理和混合處理中的浮點功能，給圖像帶來了更高的品質的渲染效果。
在超高端系列的產品中同樣有一款比較特殊的NVIDIA Quadro FX 4600G/5500G/5600G SDI，提供了HD或SD 格式的8位或10位未壓縮SDI的填充和控制兩個通道，實現了與廣播監視器、交換機、磁帶驅動器和SDI投影儀之間的直接連接。給數字廣播專業人士提供了理想解決方案。而且采用PCI-E技術的NVIDIA Quadro FX 4600/FX5600系列，包可以支持SLI技術，在同一臺工作站中使兩塊同型號的顯卡同時工作，進一步提高了顯卡的處理能力。
目前NVIDIA Quadro系列顯示芯片在市場占有率方面還是具有很大的優勢的，而且它的產品種類也很豐富，從接口上分就有PCI-E 1.0和PCI－E 2.0 接口。產品的多樣性滿足了不同的需要，而性能和技術的領先也使得NVIDIA目前穩穩的坐在專業顯卡老大的位置上。 #p#page_title#e#
