藍色巨人的怒吼 IBM Power 7處理器淺析
毫不夸張地說，Power 7處理器的問世，讓IBM重新奪回了高性能計算領域的制高點，以恐怖的性能和突破性的規格將Intel、AMD遠遠甩開。究竟藍色巨人給Power 7注入了什么樣的魔法？現在就讓我們一起探個究竟。
高性能計算再起風云
短短幾年時間，高性能計算領域就已經發生了翻天覆地的變化—先是SUN在SPARC處理器上開發不力，逐步淡出。然后是Intel至強和AMD皓龍?zhí)幚砥鞯牡蛢r滲透。
就在2009年，NVIDIA甚至試圖借助GPU架構的Tesla進軍高性能計算領域—就在我們以為高性能計算領域也會像臺式機、服務器領域那樣回歸Intel、AMD、NVIDIA三家斗法之時，盟主IBM終于按耐不住，在2010年2月8日拿出了密謀許久的Power 7處理器。
沖擊千萬億次計算
你可別以為Power 7處理器會像其他幾家的CPU和GPU那樣，一年就能夠換代，事實上關于Power 7的研發從2006年就開始了。2006年11月，IBM贏得了美國國防高級研究計劃署(DARPA)研發每秒千萬億次計算(Petascale)超級電腦的研發合同。合同中規定，在2010年底IBM必須拿出達到千萬億次運算規模的超級計算機供DARPA使用。在合同中還規定，這樣的計算機架構，必須能在日后實現商業化和規模量產化。其中IBM還提出，新的架構要完全符合PERCS(Productive,Easy-to-use,Reliable Computer System)—即高效易用可靠運算架構。在這個價值2.4億美元的項目中，IBM當時就預計交付美國國防高級研究計劃署的電腦將會使用Power 7處理器、AIX操作系統以及通用并行文件存儲系統。從2006年11月開始，IBM就和美國國防高級研究計劃署就新的處理器架構進行合作研發，目標很簡單—讓千萬億次計算觸手可及。
如果你經?？吹絀ntel和NVIDIA的宣傳，應該還記得Intel的80核處理器計劃，目標是實現單芯片上萬億次計算(Terascale)級別的計算。事實上在高性能計算領域，幾乎所有廠商都在為萬億次計算努力。而2008年IBM為美國國家核能安全管理部設計的Roadrunner(走鵑)超級計算機，才首次達到1.026PetaFLOPS(每秒千萬億次浮點運算)，成為人類首部達到千萬億次計算級別的電腦。在當時，IBM Roadrunner動用了6912顆AMD雙內核Opteron處理器和12960顆IBM PowerXCell 8i處理器，并且配備了51.8TB內存，耗資1.33億美元。而Roadrunner之所以如此龐大，究其原因就在于單個處理器所提供的運算能力相當有限—雙內核Opteron處理器只有5.2GFLOPS浮點運算能力，IBM PowerXcell 8i處理器的浮點運算能力為102.4GFLOPS。而NVIDIA的高性能運算卡Tesla C2070 也只能提供630GFLOPS浮點運算能力。

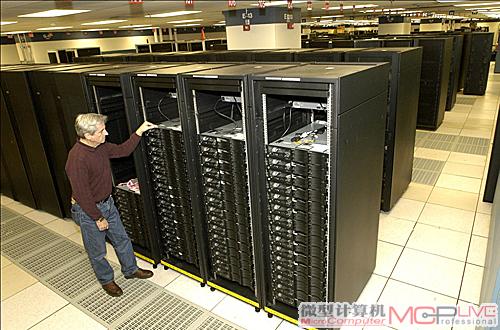

IBM Roadrunner超級計算機
毫無疑問，要降低超級電腦跨入Petascale的門檻，提升CPU的峰值浮點運算能力是不二的法門。NVIDIA、AMD等圖形卡制造商力挺的異構計算，雖然能夠達到更高的峰值浮點運算，但在交付使用后往往需要改寫大量的代碼，才能完全發揮異構體系的力量。而用傳統CPU架構堆砌起來的超級計算機，顯然更符合IBM PERCS結構。

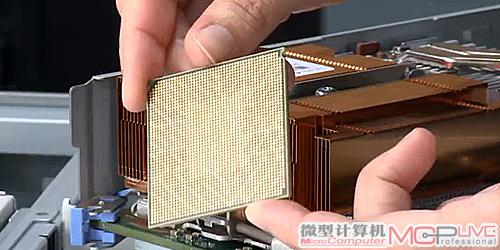

Power 7 CPU
根據IBM的數據，Power 7將會提供最大264.96GFlops的峰值浮點運算能力，將當今市場上的一切CPU都遠遠的拋在身后。Power 7即便面對NVIDIA/AMD的GPU架構處理器也不遑多讓。更讓人驚訝的是，IBM在Power 7上引入了智能核心、智能線程、智能緩存、智能功耗和智能內存技術，解決了困擾當今PC許久的運行效率與功耗等至關重要的問題。
打造史上最大CPU

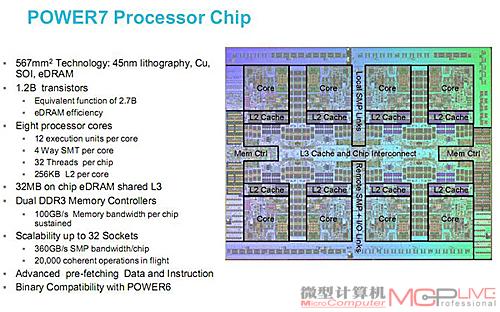

如今熱賣的Intel Core i7 處理器采用了45nm制程工藝，芯片面積為270mm2。而同樣采用45nm工藝的Power 7處理器，芯片面積卻高達567mm2—是Intel Core i7的兩倍。究竟IBM用567mm2的核心和12億個晶體管干了些什么？Power 7處理器將會有4、6、8內核三種規格。其中每個內核都能實現4路同步并發線程。這意味著在8內核Power 7中，可以并行執行32條線程！而我們熟悉的Core i7處理器每個內核通過超線程技術只能提供兩個并發線程。 #p#page_title#e#

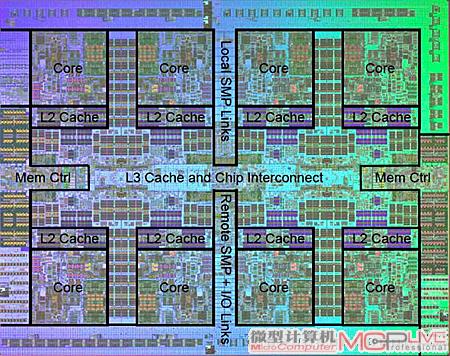

Power 7 CPU內核
除此之外，在Power 7每個內核中都擁有12個執行單元。每個執行單元包含2個整數運算單元、2個存儲/讀取單元、4個雙精度浮點運算單元、1個支持VSX的矢量執行單元、1個十進制浮點運算單元、1個分支單元、1個寄存器單元。在Power 7 CPU中每個內核都有32KB一級指令和數據緩存、256KB二級緩存。所有核心共享32MB eDRAM三級緩存。Power 7初期頻率就能達到3GHz～4.14GHz，并內置了兩個4通道DDR3內存控制器，以提供最大100GB/s的內存帶寬。值得一提的是，IBM Power 7中三級緩存是用eDRAM實現的，而非傳統CPU中的SRAM。和SRAM相比，eDRAM能極大的節省晶體管數量和降低芯片面積，并且提供直逼SRAM的傳輸帶寬—在微軟XBox 360游戲機的GPU上，eDRAM就輕松提供了256GB/s的傳輸率。由于eDRAM的引入，Power 7在搭載32MB三級緩存時芯片面積也沒有過度增長。和前輩Power 6相比，Power 7的主頻已經從5GHz降低到了4.14GHz。但由于Power 7擁有更多的內核、更強的并發多線程能力，所以在性能上Power 7可以實現倍數的跨越。
智能為王 更聰明的Power 7
Power 7是一顆聰明的處理器，IBM工程師為它賦予了更多的智能技術，在性能、功耗上取得更大的突破。
能自動優化核心
在Intel推出Core i7 CPU的時候，TurboBoost功能成了產品重要賣點不斷宣傳。Intel的TurboBoost技術可以讓CPU根據負載，在不同的內核負載下，自動提升單核頻率以及整體頻率以實現更快的運行速度。在Power 7上，IBM更進一步，提出了智能核心的概念。Power 7處理器擁有最多8個內核，因此IBM為Power 7設計了TurboCore和MaxCore兩大運行模式。TurboCore模式可以對數據庫或工作負載進行高度優化，同時采用4個內核運行，并把芯片中所有8個內核大部分資源放到4個運行的內核中，以提供更大的緩存和內存帶寬，提升時鐘頻率，提高單核性能。
Power 7 CPU內核架構
當不采用TurboCore模式時，所有Power 7處理器在MaxCore模式下，擁有多達8內核、每內核4線程，共計32線程的并行處理能力。你千萬別以為智能內核只是簡單的超頻、關閉打開內核那么容易。在TurboCore模式下，雖然有4個內核會被關閉，但這些內核所占據的緩存和各種執行資源都會被釋放，由工作中的4個內核統一調度，以實現資源利用的最大化。
夸張的8核32線程并行處理能力
在Power 7中，IBM引入的SMT4技術可以在單一內核上實現4路同步多線程功能。這樣一次就能吃下4條線程，極大地提升并行能力。但是所謂的SMT同步多線程，并不是真正的多內核多線程。
只是通過不斷的狀態切換，以提升內核利用率的一種方式。這樣的設計在并行度很高的應用中能獲得立竿見影的效果。但在數據庫等應用中往往會出現性能下降。過去我們大多采用手動打開、關閉SMT同步多線程的方法“因地制宜”。

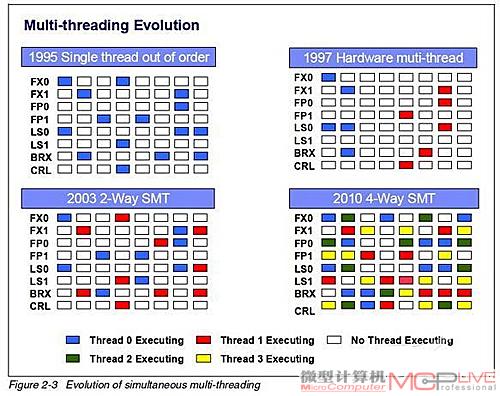

Power 7提供4路同步多線程功能
在Power 7上，IBM引入了智能線程(Intelligent Threads)，可以根據工作負載要求進行設置不同的多線程模式，系統可以自動選擇，也可以由管理員進行手動設置。這樣就能在并發線程和執行效率中獲得良好的平衡。必須指出的是，智能線程功能是需要操作系統支持的。只有在2010年4月問世的IBM AIX 6.1 TL05操作系統支持此功能—在現階段的Linux等操作系統中，Power 7的SMT功能將完全無法使用。這些操作系統會把Power 7當作8內核普通處理器進行管理。
更智能的緩存和內存控制器
從自動控制內核開關，到自動判斷SMT功能是否打開，打開多少。在處理器運算能力調度方面，Power 7已經技壓群雄。不過，IBM似乎還不滿足于運算能力的靈活調度，他們想讓緩存和內存系統也變得更為智能高效。 #p#page_title#e#
Power 7處理器的L3緩存和Intel Core i7有許多相似之處— 例如每個內核都在L3 緩存中有自己的高速本地L3緩存區(Fast Local Region of L3 Cache,FLR-L3)。但每個內核之間，卻依然能通過L3 緩存共享數據。根據IBM的說法，Power 7 32MB L3 Cache中，有4MB緩存的速度快和延遲低，提供的性能介乎于L1和L2之間，由此來確保處理器在眾多內核并行工作時仍然有較好的性能。

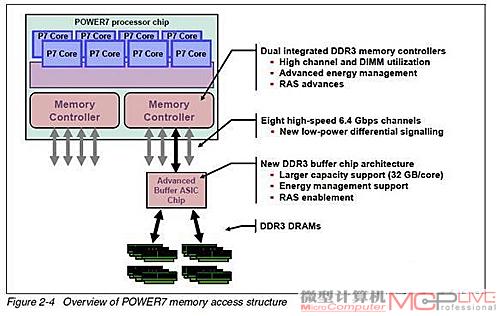

Power 7內存訪問機制
為了壓倒Intel在Core i7中集成的3通道DDR3內存控制器，Power 7干脆直接集成了兩個4通道DDR3內存控制器，這意味著每個Power 7處理器最多能支持256GB的DDR3內存。在內存控制器內部，Power 7專門設計了芯片內DDR3 內存緩沖區。這樣的設計極大地增加了每個Power 7內核所能管理的內存容量，并且實現了更高級別的冗余擴展和電源管理。由于采用了4通道內存設計，所以Power 7已經取消了對單根低容量DDR3 內存的支持。在Power 7上用戶最少需要安裝兩條4GB DDR3 內存才能正常啟動。

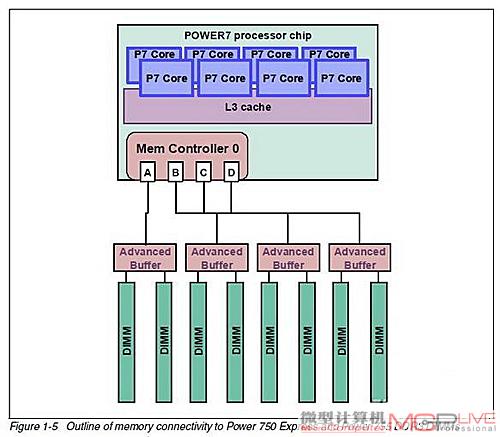

Power 7內存控制器
值得一提的是，IBM Power 7中引入了新的低電壓差分信號傳輸方式，這樣讓Power 7在支持海量內存和8個以上DIMM內存插槽時，主板布線不至于太過復雜。
強大的智能功耗管理功能
幾乎所有新的CPU都在電源管理上狠下功夫。Power 7也不例外。在Power 7上，IBM提出了智能功耗(Intelligent Energy)的概念，并在Power 7中延續了Power 6 CPU上大獲好評的EnergyScale功能。Power 7處理器內部構建的EnergyScale單元能不斷地搜集整個電腦的功耗數據，然后將其匯報給IBM Systems Director Active Energy Manager功耗管理軟件。在Power 7運行的時候，IBM的功耗管理軟件就能即時提供功耗數據和運行狀態。用戶甚至可以直接設定整部Power 7電腦最多能使用的功耗，以及最少能使用的功耗，以調整機房的耗電量。在智能功耗功能的幫助下，我們甚至可以讓Power 7在夜晚以50%的功耗工作，在白天繁忙時段才滿負荷工作。而Power 7處理器在空閑時，也將會自動進入“Nap”狀態，關閉執行單元的供電、降低頻率和電壓以實現更低的功耗。

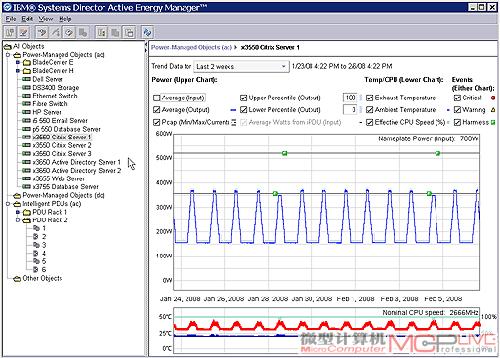

IBM電源管理工具IBM Systems Director Active Energy Manager
根據IBM的測試，Power 7在引入一系列“智能”技術后，每瓦性能大幅提高，Power 7比相似的Intel x86系統提升2倍，比Sun SPARC服務器和相似的HP安騰服務器分別高出4倍和8倍
無限虛擬 內存倍增 Power 7獨門秘籍
內存倍增術—Active Memory Expansion
無需操作系統支持，無需做任何硬件改動?？捎脙?nèi)存容量就能多50%？這可不是什么內存清理軟件的廣告詞，而是IBM在Power 7上引入的Active Memory Expansion內存實時壓縮技術的魔力。Active Memory Expansion功能可以通過Power 7電腦管理程序打開或者關閉。在打開Active Memory Expansion功能后，CPU將會實時壓縮內存中的數據，以獲得更大的可用內存空間。在IBM的測試數據中，Power 7打開Active Memory Expansion功能后，將會在SAP程序里面多出50%的可用內存空間，從而極大的提升系統性能。

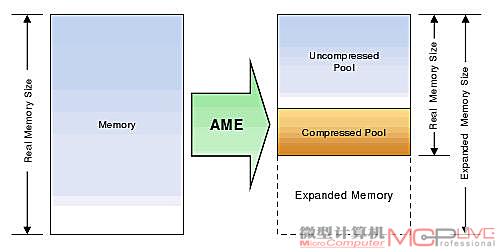

打開AME功能后，內存會被分成壓縮數據和非壓縮數據兩大區域
Power 7將會自動壓縮不被反復調用的數據，以實現可用內存空間加大。數據被壓縮之后，將無法由程序?qū)崟r調用，因此Active Memory Expansion內存壓縮功能并無法適應所有類型的程序。

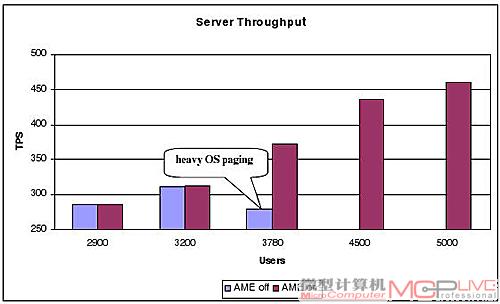

AME打開和關閉后的性能對比
由于Active Memory Expansion功能完全由硬件實現，因此該功能對性能的影響微乎其微。由于打開內存壓縮之后，可用內存有所增加，所以在高負載情況下，Active Memory Expansion對性能提升有明顯的幫助。Active Memory Expansion可以針對每個內存邏輯分區打開或者關閉，操作系統將會自動分析哪些數據能被壓縮后放入壓縮數據池，哪些數據無法壓縮。現階段，要打開Power 7的AME功能，必須使用IBM AIX 6.1 TL4 SP2或更高版本的操作系統。 #p#page_title#e#
PowerVM—1000個虛擬機的威力
在服務器和高性能計算領域，虛擬化已經成了標準配備。AMD和Intel CPU大多只能提供不到10個虛擬機同時運行的硬件虛擬化支持。而在Power 7上，IBM祭出的PowerVM虛擬化技術能讓Power 7 CPU每個內核都能硬件支持10個虛擬機鏡像。目前的8路64核系統可支持單系統最高640個虛擬機同時運行。今年年內，他們還將推出32路256核Power 7系統，最高同時運行1000個虛擬機—這個數量足足比Power 6提升了4倍。
結語：高性能計算硝煙再起
就在Power 7問世以前，許多人都認為Roadrunner使用了Opteron+PowerXCell這樣的異構設計，絕對是未來高性能計算的主流。而NVIDIA、AMD憑借GPU提供的海量并行能力，也有希望在其中分一杯羹。在IBM Power 7問世以后，我們才猛然發現，在高性能計算領域，循規蹈矩的提升CPU性能并非絕無可能。Power 7以強橫的處理能力和突破性的功能似乎在向世界證明—傳統CPU的生命力依然旺盛。在可以遇見的未來，高性能計算領域仍將是CPU集群主導、異構架構競爭的時代。
