尖端半導體設計、算法、軟件工具，及工作站/服務器集群硬件配置推薦
尖端半導體設計（先進制程IC設計）通常涵蓋從器件結構創新到完整SoC系統落地的全鏈條研究，涉及算法、EDA軟件和硬件配置都有極高要求。
我給你分成四部分說明：研究方向 → 核心算法 → 軟件工具 → 硬件配置建議。
1. 主要研究方向
- 器件與工藝級設計
- 新型晶體管結構（GAA-FET、CFET、納米片等）
- 新材料（2D材料、SiGe、InGaAs、氧化物半導體等）
- 先進制程工藝優化（2nm、3nm、EUV光刻工藝等）
- 電路級設計
- 高速、高密度邏輯單元設計（標準單元庫開發）
- 高性能模擬/混合信號電路（ADC/DAC、PLL、SerDes）
- 低功耗架構設計與優化
- 系統級SoC/Chiplet設計
- 異構集成（CPU+GPU+AI加速器+DSP）
- Chiplet互連（UCIe、BoW、AIB等）
- 片上網絡（NoC）與功耗/時序優化
- 驗證與后端優化
- 物理設計（布局布線、寄生提取、時序收斂）
- 功耗/溫度/信號完整性分析
- 先進封裝（2.5D/3D IC、Fan-out、CoWoS、InFO）
2. 涉及的核心算法
尖端半導體設計是一個高度依賴自動化設計工具（EDA）和復雜算法的領域。計算環節復雜，算法可分為以下幾類：
|
環節 |
主要算法 |
計算特點 |
|
器件仿真（TCAD） |
有限元法(FEM)、有限差分法(FDM)、蒙特卡羅方法(MC)、量子輸運算法(NEGF) |
高精度浮點計算（FP64），內存帶寬和CPU浮點性能為瓶頸 |
|
邏輯綜合與優化 |
布爾代數、圖論（圖劃分、最小割）、布爾可滿足性求解器(SAT/SMT)、約束優化 |
CPU多核可加速，但單核延遲仍重要 |
|
布局布線（P&R） |
A*、Dijkstra、啟發式搜索、模擬退火、遺傳算法、整數線性規劃 |
高內存占用、并行度中等 |
|
時序分析（STA） |
拓?fù)浔闅v、靜態路徑分析、RC網絡建模、延遲方程求解 |
I/O操作多、單線程計算多 |
|
功耗與熱分析 |
數值積分、有限體積法(FVM)、矩陣稀疏求解 |
內存占用大，適合GPU加速部分環節 |
|
信號完整性與電磁仿真 |
FDTD、FEM、矩陣分解(LU、QR)、快速多極子法(FMM) |
需要高內存帶寬和多節點并行 |
|
3D封裝熱應力分析 |
多物理場耦合（熱-電-力），非線性有限元 |
高內存/多核CPU計算優先 |
3. 常用軟件（EDA工具鏈）
EDA（Electronic Design Automation）工具是半導體設計的“大腦”，主要由三家公司主導：
|
設計階段 |
主流軟件 |
說明 |
|
器件級 |
Synopsys Sentaurus TCAD、Silvaco ATLAS、COMSOL Multiphysics |
模擬晶體管/器件物理特性 |
|
前端設計 |
Synopsys Design Compiler、Cadence Genus、Siemens Aprisa |
邏輯綜合、RTL優化 |
|
功能驗證 |
仿真驗證 |
|
|
物理設計 |
Cadence Innovus、Synopsys IC Compiler II |
布局布線、時序收斂 |
|
寄生提取 |
Synopsys StarRC、Cadence Quantus |
提取RC參數 |
|
時序分析 |
Synopsys PrimeTime、Cadence Tempus |
靜態時序分析 |
|
信號/功耗/熱分析 |
Ansys RedHawk-SC、Cadence Voltus |
電源完整性、熱分析 |
|

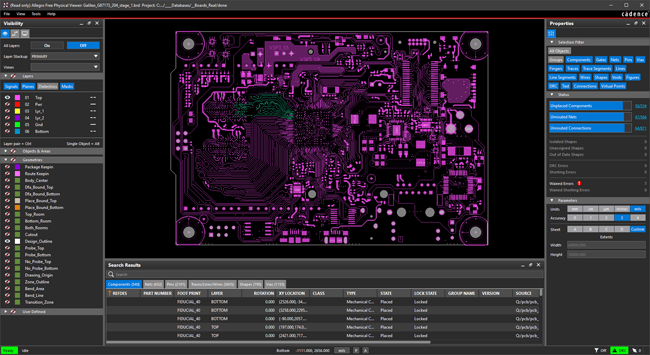

封裝/3D集成 |
Cadence SiP、Ansys SIwave、Ansys Icepak |
封裝與互連仿真 |
4. 硬件配置推薦
高端半導體設計平臺通常分為設計工作站和集群服務器兩類。
（1） 高端IC設計工作站
單機用，適合RTL開發、驗證、小規模P&R，一個用于尖端半導體設計的工作站，其配置通常遠超普通家用電腦，更接近于小型服務器。
- CPU：AMD Ryzen Threadripper 7970X（32核5GHz超頻）
或 Intel Xeon w7-2495X（24核4.8GHz）
- 內存：512 GB~1TB DDR5 ECC（物理設計階段內存需求極高）
- 存儲：系統盤 4TB NVMe SSD（≥7GB/s）；
數據盤 企業級 NVMe SSD 陣列（≥10TB，≥6GB/s）
- GPU：NVIDIA RTX 6000 Ada（部分EDA GUI/AI加速）
- 網絡：10–25 GbE
- OS：RHEL / CentOS / Rocky Linux（與EDA工具兼容）
（2） EDA集群服務器
適合大規模并行仿真、時序分析、RC提取
- 計算節點：
- 并行加速：支持EDA多核并行（IC Compiler II、Innovus）
- 網絡：100 Gbps InfiniBand（低延遲，方便分布式P&R、STA）
- 調度系統：Slurm / LSF
- 存儲：90TB以上閃存陣列
史上最強大的--EDA/IC芯片/集成電路設計計算服務器存儲集群配置方案
http://www.jiu-hong.com/article/112/2799.html
科研團隊計算利器2---自動化設計EDA計算平臺配置推薦25v1
http://www.jiu-hong.com/news/html/?2528.html
對于不同規模的半導體設計任務，可根據具體需求調整硬件配置，復雜任務建議采用多核并行計算和GPU加速相結合的方式，以提高整體計算效率。
