史上最強大的--EDA/IC芯片/集成電路設計計算服務器存儲集群配置方案

目錄

1）芯片設計主要環節計算特點分析

2）芯片設計應用與分布式集群計算設備選型

3）芯片設計IT設備集群配置方案

芯片設計應用規模和復雜度越來越大，設計精度和要求越來越高，需要更快的高性能設計服務器和高速海量存儲服務器組成的高速集群，如何配置

（一）芯片設計主要環節計算特點分析

芯片設計主要計算環節主要包括幾個方面：

1) 邏輯設計：邏輯設計是將系統設計轉化為邏輯電路的過程。邏輯設計的計算環節主要包括：

-   功能驗證：功能驗證是驗證邏輯電路是否滿足系統設計的功能要求。功能驗證的計算量取決于邏輯電路的規模和復雜度。

-   性能分析：性能分析是分析邏輯電路的性能指標，例如速度、功耗、面積等。性能分析的計算量取決于邏輯電路的規模和復雜度。

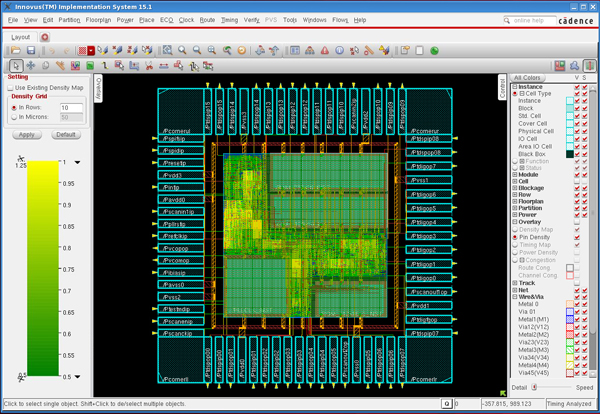

2) 物理設計：物理設計是將邏輯電路映射到半導體材料上的過程。物理設計的計算環節主要包括：

-   布局：布局是將邏輯電路的元件按照一定規則排列在晶圓上。布局的計算量取決于邏輯電路的規模和復雜度。

-   布線：布線是將邏輯電路的元件之間進行連接。布線的計算量取決于邏輯電路的規模和復雜度。

-   電路仿真：電路仿真是模擬邏輯電路在實際環境中的運行情況。電路仿真的計算量取決于邏輯電路的規模和復雜度。

此外，芯片設計過程中還涉及到一些其他的計算環節，例如：

版圖驗證：版圖驗證是驗證邏輯電路的版圖是否符合設計要求。版圖驗證的計算量取決于邏輯電路的規模和復雜度。

-   時序分析：時序分析是分析邏輯電路的時序性能。時序分析的計算量取決于邏輯電路的規模和復雜度。

-   功耗分析：功耗分析是分析邏輯電路的功耗。功耗分析的計算量取決于邏輯電路的規模和復雜度。



芯片設計是一個復雜的過程，芯片設計，包括 RTL 設計、綜合、物理實現、時序分析、靜態功耗分析、驗證等。這些工作都需要大量的計算資源，以下環節的計算量巨大：

-   仿真驗證：對于一個復雜的芯片設計，仿真數據量可以達到數TB，仿真時間可以達到數周甚至數月。使用多機分布式并行計算可以將仿真時間縮短到數天甚至數小時。

-   綜合：對于一個復雜的芯片設計，綜合數據量可以達到數PB，綜合時間可以達到數天甚至數周。使用多機分布式并行計算可以將綜合時間縮短到數小時甚至數分鐘。

-   布局布線：對于一個復雜的芯片設計，布局布線數據量可以達到數PB，布局布線時間可以達到數天甚至數周。使用多機分布式并行計算可以將布局布線時間縮短到數小時甚至數分鐘。

這些計算環節的計算量都隨著芯片規模和復雜度的增加而增加。因此，芯片設計是一個計算密集型的任務，需要使用高性能的計算機系統。



（二）芯片設計應用與分布式集群計算設備選型

分布式集群硬件部分是由計算環節中，前端設計服務器、后端設計服務器、高速存儲服務器、交換機重要設備組成。

2.1 前端設計服務器配置說明

主要用于RTL設計、綜合等工作，需要大量的多線程計算。因此，推薦使用多核處理器計算架構的計算設備。

推薦機型1：AMD三代高性能計算服務器

型號：UltraLAB GR650

主要配置：

2顆AMD霄龍7773X處理器（共計128核）

1TB DDR4 3200 RDIMM

100GbE網口

2U機架式（1200W冗余）

配置說明：滿足多用戶多任務并行計算，提供最先進計算架構，多核+大容量三級緩存，大容量內容，高IO帶寬，

配置無死角，瓶頸降低到最低



推薦機型2：AMD四代高性能計算服務器

型號：UltraLAB GR660

主要配備：

2顆AMD霄龍9684X處理器（共計192核）

1.5TB（32*64GB）DDR5 4800 RDIMM

100GbE網口

4U機架式（1200W冗余）

配置說明：滿足多用戶多任務并行計算，提供最先進計算架構，多核+大容量三級緩存，大容量內容，高IO帶寬，

配置無死角，瓶頸降低到最低



2.2 后端設計服務器配置說明

主要用于物理實現、時序分析、靜態功耗分析等工作。時序分析和靜態功耗分析等工作需要大量的單線程計算，因此推薦使用單核性能較高的處理器架構的計算設備

推薦機型3：超頻計算服務器

型號：UltraLAB F330

主要配備：

Intel 14代超頻處理器

（24核，其中8核5.8GHz，16核4.0GHz）

工業級水冷一體式散熱模塊

192GB DDR5 5600

25GbE網口

4U機架式（1000W）

配置說明：

這是目前擁有最高CPU頻率和最先進計算架構，高頻+大容量三級緩存+先進微架構，單核計算能力驚人

可滿足高密集、大計算量的單核計算，

大幅提升計算速度，

配置無死角，計算瓶頸降低到最低



推薦機型4：超頻計算服務器

型號：UltraLAB FA430

主要配備：

Intel Xeon W9-3495X超頻處理器

（56核4.3GHz~4.8GHz）

工業級水冷一體式散熱模塊

512GB DDR5 4800 RDIMM

25GbE網口

4U機架式（1200W）

配置說明：

配備高CPU主頻和最先進計算架構，高頻+大容量三級緩存+先進微架構，

滿足高密度大數據量單核單線程計算，

大大加速計算進度，

配置無死角，瓶頸降低到最低



推薦機型5：超級計算服務器

型號：UltraLAB AlphaS750

主要配置：

4顆Xeon 鉑金8354H處理器

（72核4.0GHz~4.3GHz）

48個DIMM（1.5TB DDR4）

100GbE網口

2U機架式（2000W冗余）

配置說明：

配備高CPU主頻和最先進計算架構，高頻+大容量三級緩存+大容量內存及帶寬，

滿足超大規模復雜設計的多路并發單核或有限多核計算，

大大加速計算進度，

配置無死角，瓶頸降低到最低



2.3 存儲服務器配置說明

用于存儲芯片設計過程中產生的大量數據，存儲的IOPS、帶寬、端口帶寬對性能至關重要。

§   高速本地存儲，使用SSD或NVMe驅動器，用于存放操作系統、設計工具和中間文件，提高讀寫性能。

§   額外的大容量存儲用于存放設計文件和數據庫。

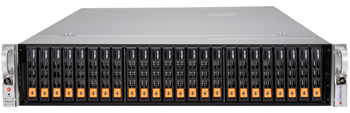

推薦機型6  全閃存存儲服務器

型號 UltraLAB N650-F

主要配置：

2顆Xeon 銀牌4314處理器（32核2.1GHz）--滿足最少30個并發讀寫

256G DDR4

45TB 閃電盤陣列

讀寫帶寬：11GB/s（和100G網口完美匹配）

隨機讀取（100%跨度）：100萬IOPS（4K Blocks），延遲75微秒

隨機寫入（100%跨度）：20萬IOPS（4K Blocks），延遲20微秒

雙口100GbE網口（雙12GB/s）

2U機架式（800W冗余）

擴展能力：可增加4組45TB 閃電盤陣列

配備說明：

超級讀寫帶寬和超低延遲，

滿足大型復雜多路并發數據或密集數據實時讀寫



推薦機型7  海量存儲服務器

型號 UltraLAB N650C

標配：

2顆Xeon 銀牌4316處理器（40核2.1GHz）

256G DDR4

雙7.68TB U2 NVMe高速緩存盤（雙通道）

280TB并行存儲（雙通道）

雙100GbE網口

4U機架式（1200W冗余）

配備說明：

配備高速緩存盤，和海量數據存儲，滿足復雜多路并發數據實時讀寫



（三）芯片設計IT設備集群配置方案

3.1 小型IT芯片設計團隊服務器集群配置方案

NO	貨物名稱	型號	數量	單價	小計
1	前端設計服務器	2顆AMD霄龍7773X處理器 (128核3.0Ghz)/512GB DDR4 /1.92TB SSD/2U機架式/100GbE 網口	1	89990	89990
2	后端設計服務器	Intel 14代超頻處理器（24核，其中8核5.8GHz，16核4.0GHz）/192GB DDR5/4U機架式/25GbE網口	5	36000	180000
3	后端設計服務器	Intel Xeon W9-3495X超頻處理器（56核4.3GHz~4.8GHz）/512GB DDR5/4U機架式/25GbE網口	1	126000	126000
4	全閃存存儲服務器	2顆Xeon銀牌4314處理器（32核）/256GB DDR4/45TB PCIe-NVMe并行存儲（讀寫端口11GB/s）/2U機架式/100GbE網口	1	148000	148000
5	海量存儲服務器	2*Xeon銀牌4316(40核)/256GB DDR4/雙7.68TB PCIe-NVMe緩存盤/280T并行存儲（雙通道）/4U機架式/100GbE網口	1	153000	153000
6	高速數據交換機	16口 100GbE網口，1U機架式	1	47500	47500
7	管理交換機	48口千兆網口	1	6500	6500
8	服務器機柜	42U，含PDU機柜插座、托盤	1	5500	5500
9	KVM切換器	16口 VGA	1	1590	1590
10	集群系統	UltraLAB作業調度軟件(7節點)	1	70000	70000
累計（人民幣）：				￥828,080

3.2中大型IT芯片設計團隊服務器集群配置方案

NO	貨物名稱	型號	數量	單價	小計
1	前端設計服務器	2顆AMD霄龍9684X處理器 (192核3.4Ghz)/1.5TB DDR5 /1.92TB SSD/4U機架式/100GbE 網口	2	172000	344000
2	后端設計服務器	Intel 14代超頻處理器（24核，其中8核5.8GHz，16核4.0GHz）/192GB DDR5/1.92TB SSD/4U機架式/25GbE網口	10	36000	360000
3	后端設計服務器	Intel Xeon W9-3495X超頻處理器（56核4.3GHz~4.8GHz）/512GB DDR5/1.92TB SSD/4U機架式/25GbE網口	2	126000	252000
4	大型后端設計服務器	4顆Xeon 鉑金8354H處理器（72核4.1GHz~4.3GHz）/1.5TB DDR4/1.92TB SSD/	1	259990	259990
5	閃存存儲服務器	2顆Xeon銀牌4314處理器（32核）/256GB DDR4/45TB PCIe-NVMe并行存儲（讀寫端口11GB/s）/2U機架式/100GbE網口	1	148000	148000
6	海量存儲服務器	2*Xeon 銀4316(40核)/256GB DDR4/雙7.68TB PCIe-NVMe緩存盤/280T并行存儲（雙通道）/4U機架式/100GbE網口	1	153000	153000
7	高速數據交換機	32口 100GbE網口，1U機架式	1	72000	72000
8	管理交換機	48口千兆網口	1	6500	6500
9	服務器機柜	42U，含PDU機柜插座、托盤	3	5500	16500
10	KVM切換器	16口 VGA	1	1590	1590
11	集群系統	UltraLAB作業調度軟件(15節點)	1	150000	150000
累計（人民幣）：				￥1,763,580

上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨
