3D打印建模/3D掃描/修復/仿真工作站配置推薦2024v1

進入2024年，CPU和GPU都已經升級換代，對本文中的配置方案進行了全面更新，

采用最新intel 14代酷睿（例如6.2GHz--最強的3D掃描計算性能），Xeon4代可超頻處理器（36核4.7GHz--3D掃描與仿真計算兼顧），整體性能全面提升，

更新日期：2024年3月11日

（一）3D打印技術介紹
3D打印是以三維模型為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的快速成型技術。



工業級3D打印應用在模具制造、工業3D設計的汽車、航天航空、醫療產業、工業裝備、土木工程、地理信息系統等領域

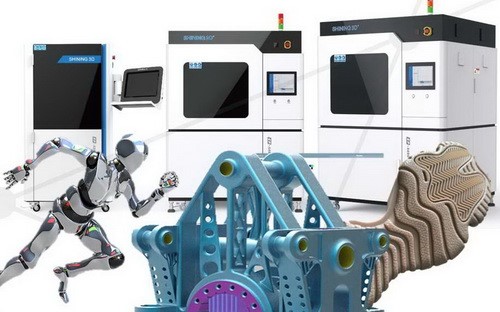

3D打印設備分類：金屬3D打印機、塑料3D打印機、金屬鑄件3D打印機、牙科3D打印機、珠寶3D打印機…

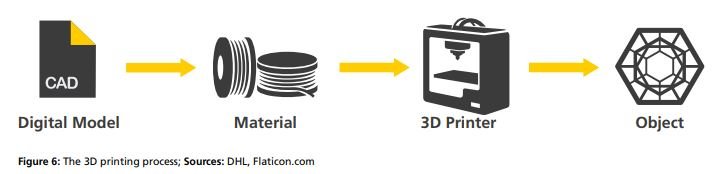

3D打印處理過程



3D 打?。ㄒ喾Q：增材制造），通過圖形工作站+CAD專業軟件，對成品構建三維模型，并進行切片，然后根據每層的片層數據，軟件控制打印頭逐層進行打印，薄層材料自下而上逐層堆積形成三維制品。

3D打印融合了材料科學、機電控制技術以及計算機信息技術等多領域的先進科技，改變了傳統制造方式和工藝。

#p#page_title#e#

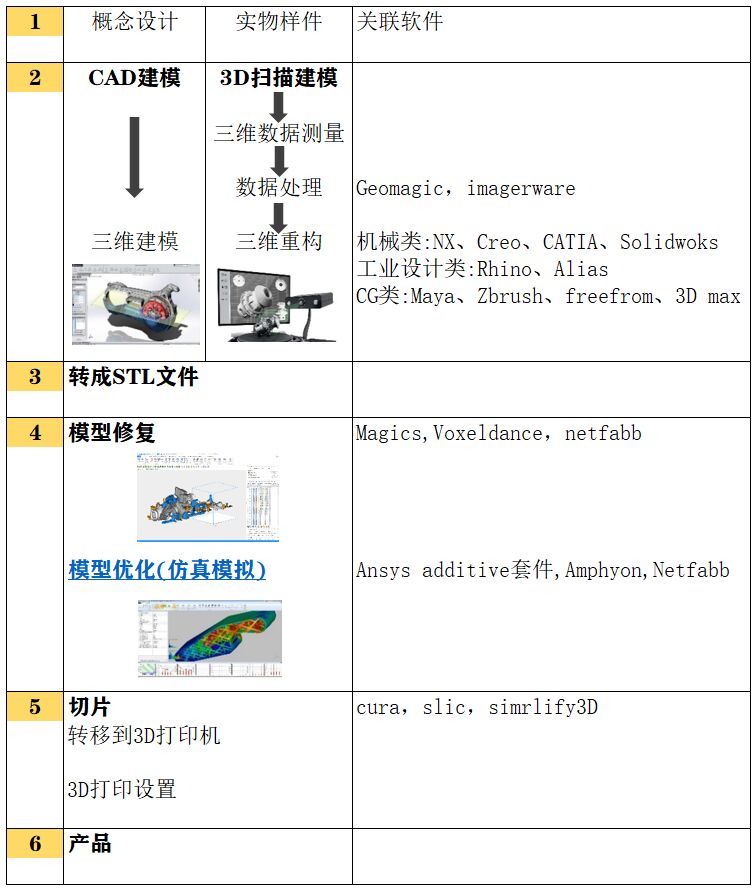

（二）3D打印的主要環節分析



從上面的3D打印處理過程看，三維建模（三維重構）、模型修復、模型優化（模擬仿真）至關重要，它決定了打印成品的細節、樣式及品質保證。

下面我們對建模、修復、優化這三個重要環節的計算特點進行分析

2.1 3D建模計算特點

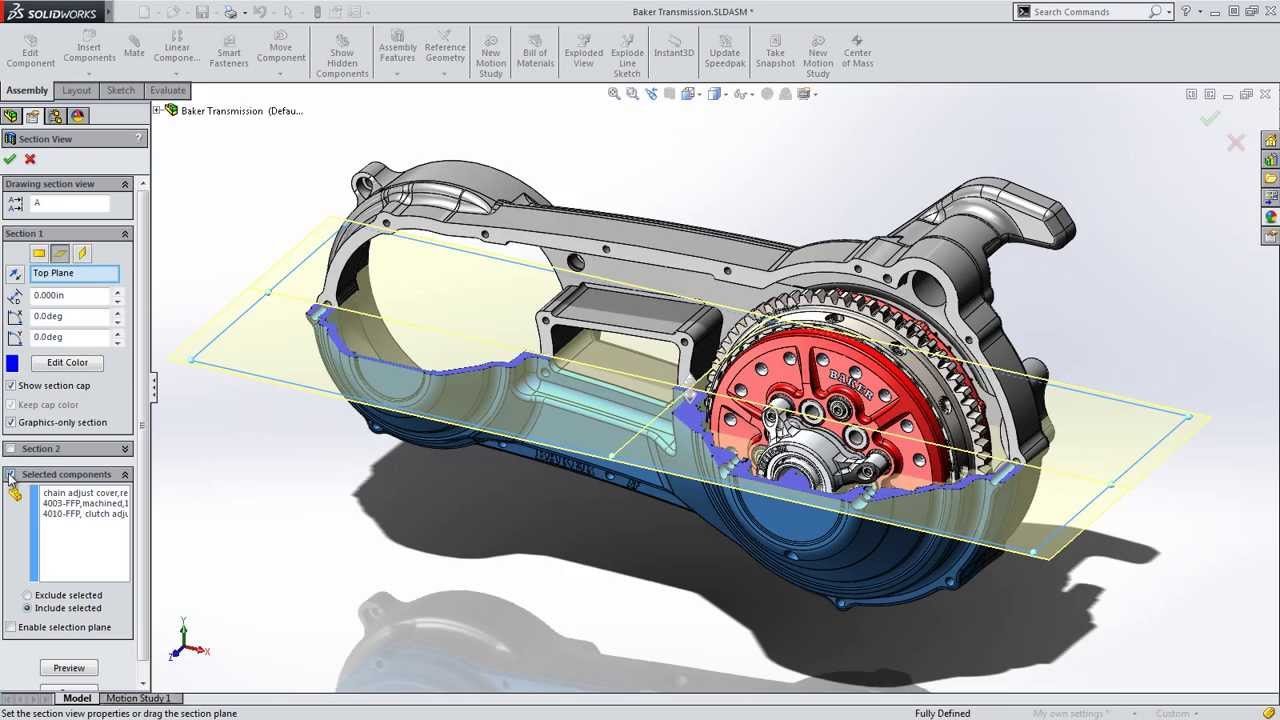

方式1 專業建模軟件創建3D模型



主要目的:生成3D打印數字模型
計算特點：對3D模型編輯，交互式設計，縮放、轉向、移動等操作
典型軟件：
CAD機械建模軟件：UG，CREO，CATIA，Solidworks
CG動畫軟件：Maya，Zbrush，3DMax

工作站硬件配置要求：
交互式操作過程中，保證流暢（每秒至少生成24幀畫面），隨著模型復雜，計算機性能要求（圖形生成）不斷提升，顯卡分兩類：圖卡、游戲卡的選擇，視具體軟件決定（3D建模機械軟件需用專業圖卡類，CG動畫軟件配備游戲卡類）

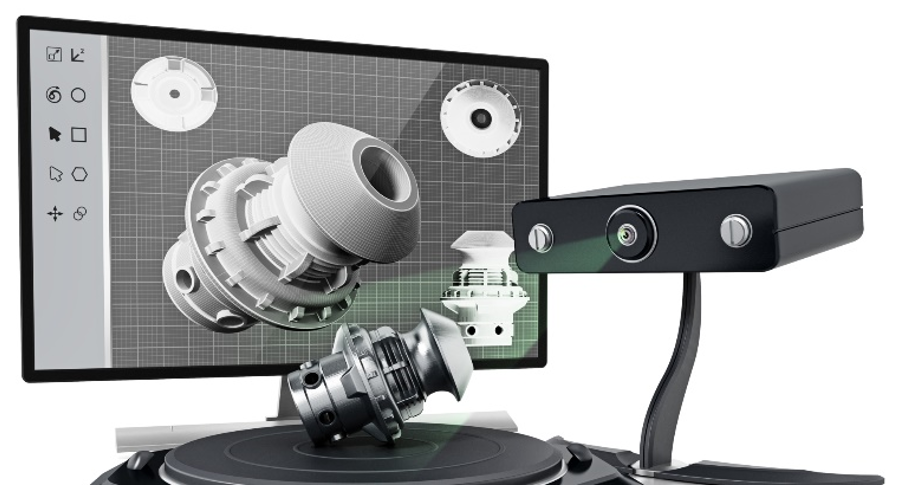

方式2 通過3D掃描儀進行逆向工程建模



主要任務：通過掃描創建參數化CAD模型，從點和多邊形處理，到曲面和完整
參數模型的創建階段，無縫連接了三維模型處理的各個方面
逆向工程典型軟件：Geomagic Studio、Imagerware
主要計算：將點云數據換算成多邊形數據（CPU單核計算）、多邊形的幾何頂點數據生成Nurbs曲面（GPU圖形生成）
配置要求：同三維建模

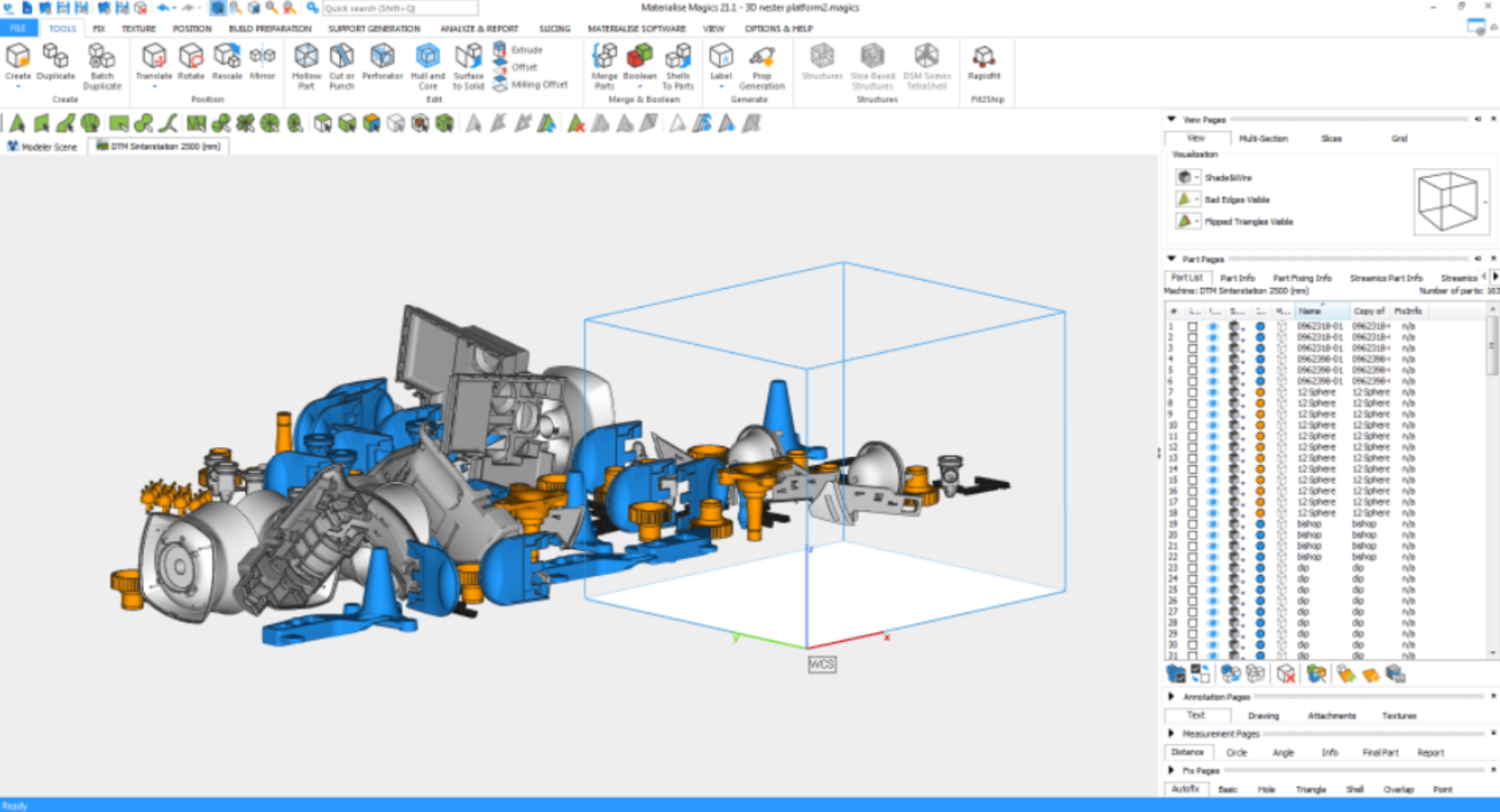

2.2 3D模型修復計算特點



主要任務：通過專業修復軟件，對模型修復（法線方向/孔洞/縫隙/干擾殼體/重疊面/相交/邊界等錯誤）、零件擺放、添加支撐、切片輸出等，保證3D打印無差錯
典型軟件  Netfabb，Magics，VoxelDance
計算特點：布爾運算、三角縮減、光滑處理、碰撞檢測等計算
硬件配置：修復模型相關計算-CPU單核計算為主，模型實時生成與渲染，在人機交互過程，模型無卡頓，處理最短時間完成。

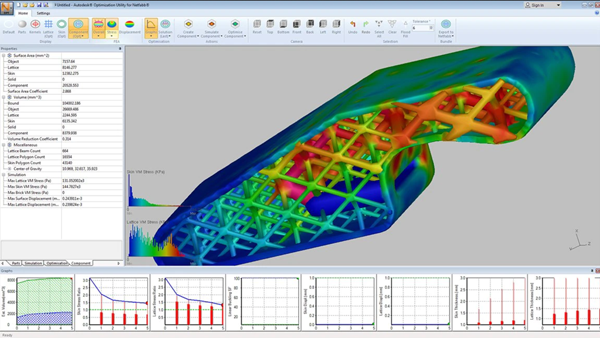

2.3 3D打印模型的模擬仿真計算




主要任務：優化材料、工藝、結構設計，減少打印失?。ㄗ冃?、裂紋、質量差、密度不足等）、減輕重量、縮短打印時間、降低廢品率等
典型仿真軟件：Ansys additive套件，Amphyon，Netfabb
計算重點：對3D模型的結構仿真模擬強度分析、熱分析等
硬件配置：基于有限元法的仿真計算，多核并行、高頻、高內存帶寬
#p#page_title#e#

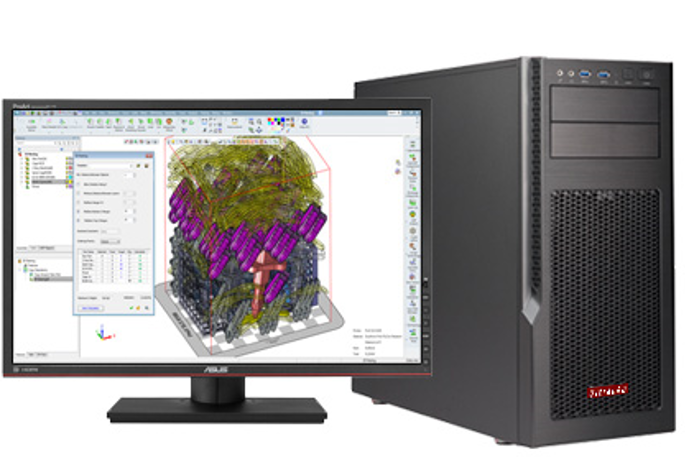

（三）3D打印建模、修復、仿真硬件配置推薦
3D打印技術應用在各行業普及，3D打印配套的建模復雜度與仿真計算規模越來越大，對計算要求越來越高，如何配置一臺建?？觳豢D、仿真計算性能高的---3D打印最佳性能的圖形工作站？


西安坤隆計算機公司是一家針對行業應用，量身定制高性能圖形工作站解決方案公司，通過對3D打印過程的每個環節分析和了解，給出最佳最快的工作站硬件配置架構。

3D打印建模與仿真計算工作站硬件配置推薦2024v1

上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨

欲咨詢機器處理速度如何、技術咨詢、索取詳細技術方案，提供遠程測試，請聯系
