冷凍電鏡CryoSPARC架構（工作站、集群、存儲服務器）和系統硬件配置要求

CryoSPARC 系統架構概述

CryoSPARC是一個后端和前端高性能計算軟件系統，為單顆粒冷凍電鏡提供數據處理和圖像分析功能，以及豐富的基于瀏覽器的用戶界面和命令行工具。

CryoSPARC 可以部署在本地或云中。

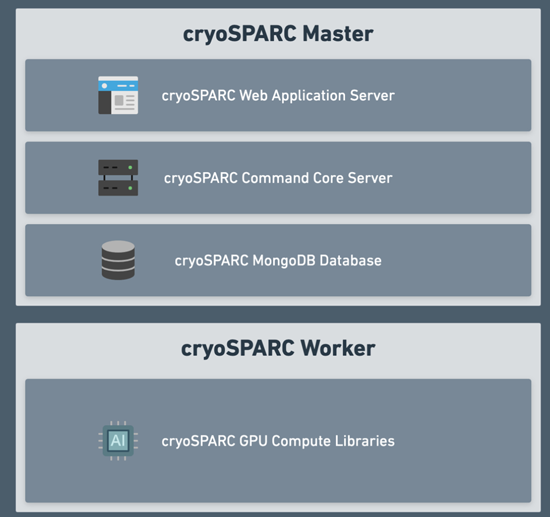

主工模式

該系統基于主-工作模式。

• 主進程（Web 應用程序、核心應用程序和 MongoDB 數據庫）在一臺機器（主節點）上一起運行。主節點需要相對輕量級的資源（4+ CPU、16GB+ RAM、250GB+ HDD 存儲）

• 工作進程在具有 NVIDIA GPU（工作節點）的任何可用/配置的計算機上運行。worker 負責所有實際的計算和數據處理，并由主節點調度。

主工作架構允許在各種硬件上靈活地安裝和擴展 CryoSPARC，包括單個工作站、工作站組、集群節點、HPC 集群、云節點等。

典型的 CryoSPARC 系統設置

CryoSPARC可以在單個實例中支持所有典型設置的異構混合。這意味著您可以先在單個工作站上安裝 CryoSPARC，然后隨著數據處理需求的擴展而連接工作節點或集群。

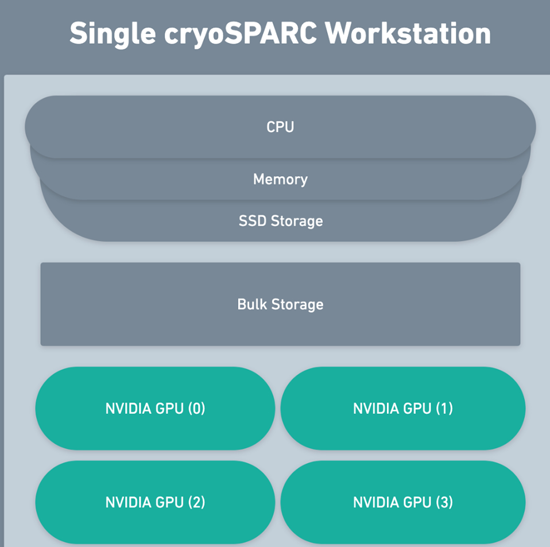

單機---工作站

CryoSPARC主進程和CryoSPARC工作進程可以在同一臺計算機上運行。唯一的要求是GPU資源可用于CryoSPARC工作進程。這是最簡單的設置。

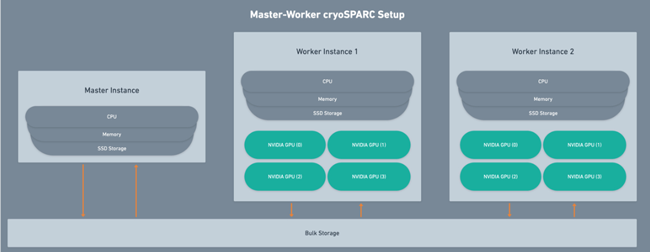

主工

在主工作程序設置中，CryoSPARC主服務器安裝在輕量級機器上，工作進程安裝在一個或多個GPU服務器上。這是安裝 CryoSPARC 的最靈活設置。此設置有三個主要要求，本文檔的安裝部分也對此進行了更詳細的說明：

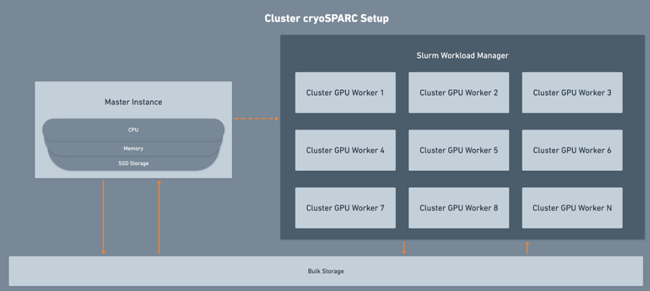

集群

主節點還可以生成作業或?qū)⒆鳂I(yè)提交到集群調度程序系統（例如，Slurm Workload Manager）。這種集成是透明的，其工作方式類似于上面解釋的主工作程序設置，只是所有資源調度都由集群調度程序處理，而 CryoSPARC 的調度程序僅用于作業的編排和管理。類似的要求也存在：

1） 所有節點都可以訪問共享文件系統。此文件系統位于項目目錄所在的位置，允許所有節點在作業開始和完成時讀取和寫入結果。

2） 所有worker節點對主節點上 10 個連續端口都有 TCP 訪問權限（默認端口為 39000-39009）。這些端口用于通過基于 HTTP 遠程過程調用 （RPC） 的 API 請求進行元數據通信。

對于集群設置，主節點可以是常規集群節點（甚至可以是登錄節點），如果這樣可以簡化網絡要求，但 CryoSPARC 主進程必須連續運行。如果要在常規群集節點上運行主節點，則可能需要在交互模式下從調度程序請求該節點，或者為無限期運行的作業請求該節點。

項目目錄是在 CryoSPARC 用戶指定的位置創建的。如果管理多用戶集群實例，請確保用戶在主節點和工作節點都有權訪問的位置創建項目目錄。

集群作業調度軟件

CryoSPARC支持大多數集群調度軟件，包括SLURM、SGE和PBS。請參閱此處，了解常用調度程序的集群配置示例。

CryoSPARC系統要求

除非另有說明，否則以下是系統中每個主節點和工作節點的要求。

CryoSPARC 主節點配置要求

以下是特定于主節點的要求。

建議將 10Gbps 連接到存儲服務器，因?yàn)樵祭鋬鲭婄R電影的大小可能為幾 TB，并且 I/O 瓶頸比 CryoSPARC 中預處理作業的處理能力更受關注。

盡管建議使用具有較高內核數的 CPU，但由于主進程的實現方式，具有更快時鐘頻率的 CPU 更具優勢。

需要足夠的系統存儲來托管安裝包和數據庫文件夾。每個 CryoSPARC 項目占用 100MB 到 5GB 的數據庫存儲空間，具體取決于項目的規模。500GB 足以滿足大約 200 個中型項目的需求。請注意，這不包括大容量存儲中 CryoSPARC 項目數據所需的空間，對于較大的項目，這些空間可能以 TB 為單位。cryosparc_master

計算節點/集群服務器最低要求

以下是對每個計算節點/集群服務器要求。

高頻CPU、內存帶寬 對于CryoSPARC Live預處理尤為重要。

系統RAM容量 對于計算節點非常重要，應與系統上可用于處理的GPU數量成比例縮放。

需要足夠的系統存儲來托管安裝包。cryosparc_worker

快速本地存儲也是必要的，因?yàn)橹亟üぷ餍枰S機訪問粒子圖像。在這種情況下，SSD提供高吞吐量。有關詳細信息，請參閱固態存儲部分。

操作系統

目前，Ubuntu Desktop 16+是與 CryoSPARC一起使用的最佳操作系統，因?yàn)樵诿看伟l(fā)布之前都會在此平臺上進行廣泛的測試。Ubuntu 22.04在CryoSPARC v3.4.0 及更早版本中不受支持，但在CryoSPARC v4.0.0及更高版本中受支持。

在較舊的Linux內核（例如，CentOS 7 中的 3.10）上使用 CUDA 應用程序時，存在各種未解決的不兼容和不穩定問題。一些用戶報告了在使用CentOS 7時偶發的 cufftInvalidPlan和cuMemHostAlloc Failed 錯誤。

磁盤和壓縮

快速磁盤是高效處理冷凍電鏡數據的必要條件。在預處理階段（例如，運動校正）需要快速的順序讀/寫吞吐量，其中數據量非常大（數十TB），而計算量相對較低（運動校正的順序處理，CTF估計，粒子拾取等）。

RAID 配置中的旋轉磁盤陣列用于存儲大型原始數據文件，而群集文件系統通常用于較大的系統。根據經驗，要在預處理期間使4塊GPU計算機飽和，需要 1000MB/s 的持續順序讀取。

壓縮可以大大減少存儲在電影文件中的數據量，也可以大大加快預處理速度，因?yàn)榻鈮嚎s實際上比直接從磁盤讀取未壓縮的數據更快。通常，計數模式的影片文件以 LZW 壓縮的 TIFF 格式存儲，沒有增益校正，因此增益參考文件是單獨存儲的，并且必須在處理過程中即時應用（CryoSPARC 支持）。壓縮增益校正影片通常會導致壓縮比比壓縮增益前校正（整數計數）數據差得多。

CryoSPARC 原生支持LZW壓縮TIFF格式、EER格式和BZ2壓縮MRC格式。無論哪種情況，增益基準都必須作為MRC文件提供。TIFF、EER和BZ2壓縮作為多核解壓縮流即時實現。

固態存儲 （SSD）

SSD 空間在每個工作節點的基礎上是可選的，但強烈建議用于將使用粒子圖像運行優化和重建的工作器節點。為預處理（運動校正、粒子拾取、CTF 估計等）保留的節點不需要具有 SSD。

CryoSPARC 顆粒處理算法依賴于隨機存取模式和多次遍歷數據，而不是一次按順序讀取數據。使用允許快速隨機讀取的存儲介質將大大加快處理速度。

CryoSPARC 以透明方式管理每個工作節點上的 SSD 緩存。文件會自動緩存，在同一項目中重復使用，并在需要更多空間時刪除。有關詳細信息，請參閱 SSD 緩存指南。

典型的單顆粒冷凍電鏡數據集的大小將決定您選擇使用的 SSD 的大小。有關示例計算，請參閱：

指南：CryoSPARC 中的 SSD 粒子緩存CryoSPARC 指南

圖形處理單元 （GPU）

至少有一個工作節點必須具有可用于運行完整CryoSPARC作業集的GPU。非GPU工作線程可以運行僅CPU作業。

每個GPU中的GPU內存（VRAM）限制了用于重建的最大顆粒盒尺寸。通常，具有12GB VRAM的GPU可以處理高達 700^3 的盒子大小，在某些作業類型中最多可以處理 1024^3。有關詳細信息，請參閱以下教程。

請確保每個連接的工作人員都包含與您的 GPU 兼容的最新版本的 Nvidia 驅動程序。有關詳細信息，請參閱此部分。在此處下載適用于您的 GPU 的最新驅動程序。請?jiān)L問故障排除以解決常見的 GPU 錯誤。

選擇 GPU

在獲取用于CryoSPARC的GP 時，以下注意事項可能會有所幫助。

• CryoSPARC幾乎完全在GPU上使用單精度操作。因此，消費卡通常比企業卡具有更好的性價比。企業卡確實有其自身的優勢，例如可靠性、更好的服務器冷卻、更長的支持時間線以及與可能使用雙精度數學的其他應用程序的兼容性。

• GPU 最重要的指標是設備VRAM內存帶寬。這是GPU可以從自己的內存讀取和寫入的速率。這通常比GPU核心數或時鐘速度更重要，因?yàn)镚PU上的幾乎所有操作都受到內存帶寬的限制。選擇GPU時，這是要比較的主要指標（以及價格）。例如，NVIDIA RTX3090在 936 GB/s 帶寬下具有24GB內存，NVIDIA A100在1935GB/s帶寬下具有高達80GB的內存，而NVIDIA A4000在16GB/s帶寬下具有448GB內存。

• GPU內存容量是3D優化期間可以處理的盒子大小的主要限制因素。除此之外，內存大小對速度沒有任何影響。11GB 消費類卡通常可以處理所有處理步驟（包括 K3 數據的運動校正等），顆粒盒尺寸高達600^3。

• GPU-CPU互連帶寬（例如。PCIE）通常不是瓶頸（例如，對于大多數作業類型，我們在 8 倍或 16 倍 PCIE 通道上獲得類似的基準性能），但從集群存儲/本地 SSD 讀取數據的 IO 帶寬通常是影響性能的重要因素。對于預處理和 CryoSPARC Live 尤其如此，因?yàn)殡娪?、顯微照片和顆粒需要快速讀取、寫入和傳輸以跟上收集的步伐，而 GPU 可以非常快速地處理數據。

• 在許多情況下，較舊或較慢的 GPU 通?？梢耘c最新、最快的 GPU 幾乎相同，因?yàn)?CryoSPARC 中的大多數計算不受 GPU 計算速度的瓶頸，而是受 GPU 內存帶寬和磁盤 I/O 速度的瓶頸。

瀏覽器要求

CryoSPARC Web 界面在最新版本的 Google Chrome 上效果最佳。Firefox 和 Safari 也是一種選擇，盡管某些功能可能無法按預期工作。不支持 Internet Explorer。有關訪問 CryoSPARC Web 界面的更多信息，請參閱本指南。

其他配置說明

網絡可訪問性

網絡安全必須是安裝和持續管理任何 CryoSPARC 實例的重要因素。必須仔細控制對托管 CryoSPARC 實例的網絡的訪問，因?yàn)?CryoSPARC 實例沒有針對網絡上的惡意行為者進行安全強化。

CryoSPARC設計為僅在受信任的專用網絡中運行。如果沒有單獨的受控身份驗證層，CryoSPARC 實例不應直接托管在 Internet 或不受信任的網絡上。

CryoSPARC的用戶界面確實包括一個用戶管理系統，CryoSPARC用戶帳戶和密碼有助于控制在受信任的專用網絡中對界面的訪問，但請注意，CryoSPARC密碼并非旨在防止惡意訪問。

根訪問權限

CryoSPARC系統經過專門設計，不需要root訪問權限即可安裝或使用。這樣做的原因是為了避免在以 root 用戶身份托管網絡應用程序（Web 界面、數據庫等）時可能發生的安全漏洞。因此，必須以常規 UNIX 用戶 （） 的身份安裝和運行 CryoSPARC 系統，并且所有輸入和輸出文件位置都必須以此用戶的身份可讀和可寫。具體而言，這意味著存儲在常規用戶主目錄中的項目輸入和輸出目錄需要由 訪問，否則（更常見的是）共享文件系統上的另一個位置必須用于 CryoSPARC 項目目錄。cryosparcusercryosparcuser

多用戶環境

如果要安裝 CryoSPARC 系統供許多用戶使用（例如在實驗室內），則有兩個選項：

使用 UNIX 組

創建一個新的常規用戶 （），并以此用戶身份安裝并運行 CryoSPARC。創建一個 CryoSPARC 項目目錄（在共享文件系統上），用于存儲項目數據，并為每個實驗室成員創建子目錄。如果需要額外的安全性，請使用 UNIX 組特權使每個子目錄只能由相應實驗室成員的 UNIX 帳戶讀取/寫入。在 CryoSPARC 命令行界面中，為每個實驗室成員創建一個 CryoSPARC 用戶帳戶，并讓每個實驗室成員在其各自的項目目錄中創建其項目。此方法依賴于 CryoSPARC Web 應用程序來確保安全性，以限制每個用戶只能查看自己的項目。這并不能保證安全性，足夠努力的惡意用戶將能夠修改系統，以便能夠看到其他用戶的項目和結果。cryosparcusercryosparcuser

使用單獨的 CryoSPARC 實例

如果必須保證每個用戶的項目完全隔離和安全性，則每個用戶必須在自己的主目錄中獨立安裝 CryoSPARC。項目也可以使用 UNIX 權限在用戶主目錄中保持私有。多個單用戶 CryoSPARC 主進程可以在同一主節點上運行，并且它們都可以將作業提交到同一個集群調度程序系統。此方法依賴于 UNIX 系統來確保安全性，并且管理起來更繁瑣，但提供了更強的訪問限制。在這種情況下，每個用戶都需要有自己的 CryoSPARC 許可證 ID。

示例系統

我們目前不與任何特定的硬件供應商合作銷售預裝了 CryoSPARC 的機器。

硬件系統示例

以下是滿足或超過上述最低要求的示例工作站的詳細信息，包括我們內部用于開發和測試的工作站。
