電磁仿真軟件CST studio suites典型應用分析及工作站/服務器硬件配置推薦

CST Studio Suite是一個集成的3D電磁場仿真軟件包，用于設計和優化從直流到光學頻段的電子和光子設備。CST的主要應用領域涵蓋了從天線設計、微波組件、信號完整性、散射和EMC/EMI分析等。

以下是CST Studio Suite的主要應用、求解器和硬件配置建議。

主要應用領域及求解器

1. 天線設計
• 應用：設計和優化各種天線，包括微帶天線、拋物面天線、陣列天線等。
• 天線增益、方向圖、阻抗匹配、輻射效率等。
• 求解器：
• 時域求解器（Time Domain Solver）：適用于寬帶仿真和快速時間響應的天線設計。
• 頻域求解器（Frequency Domain Solver）：適用于窄帶或諧振特性的天線設計。
• 計算特點：涉及復雜的幾何和頻譜分析，內存需求高，計算密集。
2. 射頻電路設計:
• 應用場景: 微波電路、濾波器、耦合器等的設計與分析。
• 常用求解器: 有限積分時域法 (FIT)，頻域求解器 (Frequency Domain Solver)。
• 分析內容: S參數、傳輸特性、諧振頻率等。
3. 微波組件
• 應用：設計濾波器、耦合器、波導、諧振器等高頻微波組件。
• 分析內容: 場分布、諧振頻率、品質因數等。
• 求解器：
• 頻域求解器（Frequency Domain Solver）：適合分析微波組件的頻率響應和諧振特性。
• 模式求解器（Eigenmode Solver）：用于分析諧振器和波導的本征模。
• 計算特點：需要精確的頻率響應計算和模式分析，計算時間和內存要求高。

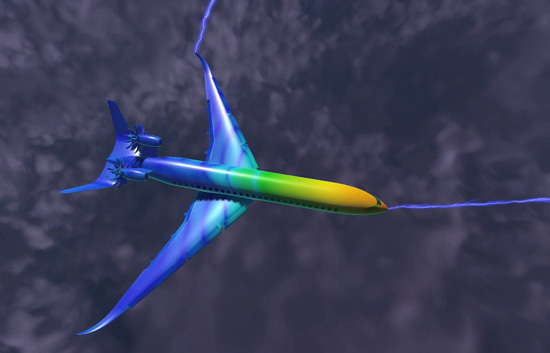

4. 信號完整性與電磁兼容性（SI/EMC）
• 應用：分析PCB和封裝的信號完整性、電磁干擾和電磁兼容性。
• 分析內容: 傳導干擾、輻射干擾、屏蔽效能等。
• 求解器：
• 時域求解器（Time Domain Solver）：適用于高速數字信號的時域分析。
• 電場積分方程求解器（Integral Equation Solver）：用于大規模電磁兼容性分析。
• 計算特點：需要處理復雜的信號和噪聲分析，仿真時間較長，內存需求較高。
5. 雷達截面（RCS）分析
• 應用：計算和優化物體的雷達散射截面，用于隱身設計和目標識別。
• 求解器：
• 物理光學求解器（Physical Optics Solver）：適用于大尺寸目標的高頻RCS分析。
• 漸進波前求解器（Shooting and Bouncing Rays Solver, SBR）：用于復雜目標的快速RCS計算。
• 計算特點：需要處理大尺度的電磁散射問題，計算密集，內存和CPU要求高。
6. 光學仿真
• 應用：分析和設計光子器件、微納光學組件等。
• 求解器：
• 光學求解器（Optical Solver）：適用于光子晶體、波導等微納光學組件的仿真。
• 波動光學求解器（Wave Optics Solver）：用于分析光學波導和器件的傳播特性。
• 計算特點：涉及高頻和復雜幾何，計算時間長，對內存和處理器要求高。

硬件配置建議

為了確保CST Studio Suite的高效運行和最佳性能，以下是推薦的硬件配置：

1. 工作站配置
• CPU：
• 高端：2顆Intel Xeon 5代可擴展或AMD EPYC 9004系列
• 中端：1顆Xeon4代超頻或酷睿i9超頻或AMD Ryzen 9
• 內存：
• 高端：512GB DDR5內存
• 中端：128GB - 256GB DDR4內存
• 存儲：
• 高速NVMe SSD（1TB或更大）
• 輔助大容量HDD用于數據存儲和備份
• GPU：
• NVIDIA A100或V100（如果使用GPU加速）
• 操作系統：
• 最新版本的Windows 10/11或Linux（推薦CentOS或Ubuntu）
2. 服務器配置（適用于集群計算）
• CPU：
• 2顆Intel Xeon 5代可擴展或AMD EPYC9004系列
• 內存：
• 高端：2TB - 4TB DDR5內存
• 中端：512GB - 1TB DDR4內存
• 存儲：
• 多個高速NVMe SSD（2TB或更大）
• 大容量RAID陣列HDD用于存儲和備份
• GPU：
• NVIDIA Tesla A100或V100（如果使用GPU加速）
• 網絡：
• 高速網絡接口（100GbE或更高），確保集群節點之間的快速數據傳輸
• 操作系統：
• 最新版本的Linux（推薦CentOS、Red Hat或Ubuntu Server）

計算特點和瓶頸

1. 計算特點：
• 內存帶寬：需要高帶寬內存支持大規模矩陣和復雜幾何結構的計算。
• 并行計算：利用多核CPU和GPU加速器可以大幅度減少求解時間。
• I/O性能：需要高性能存儲系統來支持大規模數據的讀寫。
2. 最大計算瓶頸：
• 內存：大型仿真模型對內存的需求非常高，尤其是在高分辨率網格計算時。
• 處理器性能：復雜的頻率響應和時域分析需要強大的處理器計算能力。
• I/O瓶頸：大規模數據處理和頻繁的讀寫操作可能會導致I/O瓶頸。

CST Studio Suite 2023電磁仿真圖形工作站、高性能計算集群推薦硬件

http://www.jiu-hong.com/news/html/?2756.html

CST Studio Suite 是一款功能強大的電磁仿真軟件，通過選擇合適的求解器和配置合理的計算設備，可以有效解決各種電磁問題。在實際應用中，需要根據具體的工程需求，綜合考慮各種因素，選擇最優的解決方案。
