電磁仿真軟件Ansys HFSS典型應用分析及工作站/服務器硬件配置推薦

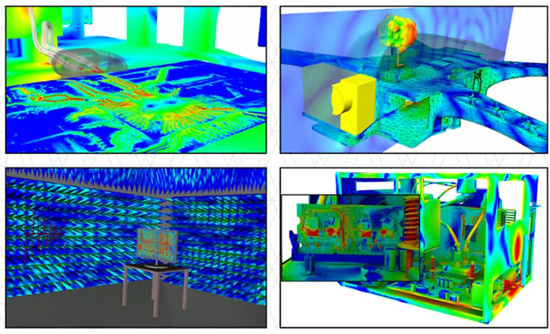

ANSYS HFSS（High-Frequency Structure Simulator）是用于高頻電磁場仿真的領先軟件，它主要用于設計和仿真各種高頻元件，如天線、射頻（RF）和微波組件、高速互連、濾波器、連接器、集成電路（IC）封裝和印刷電路板（PCB）, 它提供了多種求解器，以適應不同類型的電磁問題

以下是HFSS的主要應用、使用的求解器及推薦的硬件配置。

主要應用領域及求解器

1. 天線設計
• 應用：用于設計和優化各種類型的天線，包括微帶天線、陣列天線、拋物面天線等。
• 分析內容: 天線增益、方向圖、阻抗匹配、輻射效率等。
• 求解器：有限元法（FEM）
• 計算特點：需要處理復雜幾何形狀和多頻段分析，內存和計算性能需求較高。
2. 射頻（RF）和無線設備
• 應用：設計和分析手機天線、無線電設備、RF模塊等。
• 分析內容: S參數、傳輸特性、諧振頻率等。
• 求解器：有限元法（FEM）、時域有限差分法（FDTD）
• 計算特點：頻域和時域分析需求高，內存和計算性能需求較高。
3. 微波組件
• 應用：設計和分析濾波器、耦合器、波導、諧振器等微波組件。
• 求解器：有限元法（FEM）、積分方程（IE）
• 分析內容: S參數、傳輸特性、諧振頻率等。
• 計算特點：頻域分析較多，計算量大，內存需求較高。
4. 封裝和互連
• 應用：高頻電子封裝和PCB互連設計，信號完整性（SI）和電磁兼容性（EMC）分析。
• 分析內容: 時域反射 (TDR)、信號完整性、串?dāng)_等。
• 求解器：有限元法（FEM）、混合求解器（Hybrid Solver）
• 計算特點：需要模擬復雜的電路和封裝結構，內存和計算性能需求較高。
5. 雷達截面（RCS）分析
• 應用：分析物體的雷達散射特性，用于隱身技術和雷達探測。
• 求解器：物理光學（PO）、增量長波段物理光學（ILPO）、高頻結構模擬（HFS）
• 計算特點：需要處理大尺寸目標和高頻仿真，計算性能需求極高。
6. 生物電磁學:
• 應用場景: 研究電磁場對生物組織的影響，如人體暴露于電磁輻射的安全性評估。
• 分析內容: 特異吸收率 (SAR)、電場分布等。
• 常用求解器: 有限元法 (FEM)。

推薦硬件配置

為了確保ANSYS HFSS在不同應用中的最佳性能，以下是推薦的硬件配置：

1. 工作站配置
• CPU：
• 高端：2顆Intel Xeon 5代可擴展或AMD EPYC 9004系列
• 中端：1顆Xeon 4代超頻或酷睿i9超頻或AMD Ryzen 9
• 內存：
• 高端：256GB - 512GB DDR5內存
• 中端：128GB - 256GB DDR4內存
• 存儲：
• 高速NVMe SSD（1TB或更大）
• 備用大容量HDD用于數據存儲和備份
• GPU：
• NVIDIA A100或V100（如果使用GPU加速）
• 操作系統：
• 最新版本的Windows 10/11或Linux（推薦CentOS或Ubuntu）
2. 服務器配置（適用于集群計算）
• CPU：
• 2顆Intel Xeon 5代可擴展或AMD EPYC9004系列
• 內存：
• 高端：2TB - 4TB DDR5內存（適用于大規模并行計算）
• 中端：512GB - 1TB DDR4內存
• 存儲：
• 多個高速NVMe SSD（2TB或更大）
• 大容量RAID陣列HDD用于存儲和備份
• GPU：
• NVIDIA Tesla A100或V100（如果使用GPU加速）
• 網絡：
• 高速網絡接口（100GbE或更高），確保集群節點之間的快速數據傳輸
• 操作系統：
• 最新版本的Linux（推薦CentOS、Red Hat或Ubuntu Server）

計算特點和瓶頸

1. 計算特點：
• 內存帶寬：高內存帶寬以支持大型矩陣和復雜網格計算。
• 并行計算：利用多核CPU和多GPU加速器來加速求解過程。
• I/O性能：高性能的存儲系統以確?？焖僮x寫數據。
2. 最大計算瓶頸：
• 內存：大規模問題會消耗大量?jī)?nèi)存，可能導致內存不足。
• 處理器性能：復雜求解和高頻仿真需要強大的處理器性能。
• I/O瓶頸：大規模數據的讀寫速度會成為瓶頸。

通過合適的硬件配置，可以確保ANSYS HFSS在各類電磁仿真中的高效運行，并最大限度地利用軟件的能力。
