電子自動化設計與電磁仿真軟件ADS硬件配置方案2020
一 ADS 自動化設計與仿真軟件介紹

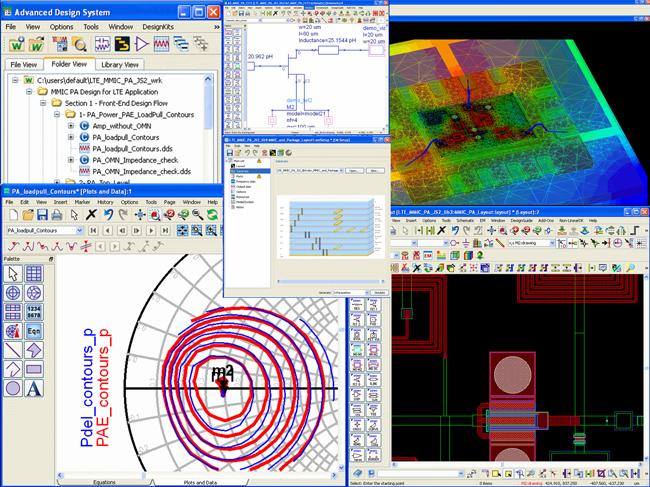

先進設計系統ADS（Advanced Design System的縮寫）是Keysight（是德）的射頻、微波和信號完整性和電源完整性設計平臺。PathWave ADS 提供完整、綜合、簡單易用的 3D EM 電路和系統仿真器。設計人員可以在一個工具中執行 EM 和電路協同仿真。PathWave 將原理圖、版圖、電路、電熱協同仿真和三種全波 3D EM 技術與集成電路（IC）、封裝、層壓板、PCB 和 3D EM元器件協同設計整合到了一個軟件工具中，使設計人員的工作效率可以極大提高，并顯著降低成本
ADS 提供了一套極其全面的仿真技術，讓您可以很方便地調用。這些技術包括：S 參數、A C 分析、諧波平衡、高頻SP I C E 、卷 積 、電 路 包 絡、高 速 通道、K eysight P tolemy 系統數據流、Momentum 三維平面電磁以及全三維有限元電磁場求解器
二．ADS求解算法計算特點
ADS具有創新和行業領先的仿真技術：
•線性頻域模擬器
•諧波平衡非線性頻域模擬器
•X參數發生器模擬器
•電路包絡混合時/頻域非線性仿真器
•瞬態/卷積時域模擬器
•信號完整性通道模擬器
•托勒密(Ptolemy)系統模擬器
•Momentum 3D平面電磁模擬器（MoM）
•有限元全3D電磁模擬器（FEM）
2.1 矩量法（MOMentum）三維平面電磁仿真器
•使用多達 16 個內核的 64 位計算機進行的多線程仿真，容量更大，速度更快
•高級模型編輯器生成定制的參數化電磁場元器件庫，可用于快速仿真和優化
•三維空間的表面電流和平面天線輻射顯示
•儀器尺寸參數與電路和系統元器件的優化
•在圖表中生成類似版圖的元器件，可對電路或系統元器件建立無誤連接
•用戶可選的微波全波或快速射頻準靜態模式電磁仿真
•自適應頻率掃描，能夠自動快速地在整個仿真頻段內找出全部諧振頻率。
•任意多邊形網格，可適應性減少網格，從而獲得最佳的速度、精度和容量
•側壁電流和耦合的厚金屬分析
•任何電路或系統仿真節點的電磁激勵
•在計算群上驅動 Momentum Turbo（W2343）并行仿真，可額外加速 6 倍
2.2 全波三維 FEM 電磁仿真器
•在 ADS 中快速、正確地設置電磁－電路協同仿真
•配有直接和迭代求解程序，可同時實現出色的精度和容量
•穩健高效的三維網格發生器，具有自適應網格劃分功能，可提供用戶指定的精度
•自適應頻率掃描，使用最少的仿真頻率點自動快速查找全部諧振頻率
•對稱平面，可加快仿真速度并提高容量
•常用結構的三維參數化元器件（例如焊線、焊珠、焊接凸點、連接器和封裝），可加快三維設計輸入速度，并支持對電路元器件進行幾何結構掃描和協同優化
•多線程直接和迭代求解程序，只需一個許可證即可使用最多 16 個 CPU 內核
2.3 FDTD 時域有限差分求解器
FDTD方法基于整個空間中電場和磁場的體積采樣。 FEM網格由四面體單元組成，而FDTD網格通常由矩形（Yee）單元構成。 FDTD方法在逐步穿越電磁場傳播時跟隨電磁波的過程中更新場值。結果，單個FDTD仿真可以提供超寬頻率范圍內的數據。
FDTD 仿真計算并行效率高，非常適合在最新的多核CPU、大型GPU卡上并行運行，在基于 NVIDIA CUDA 的 GPU 上運行。這個 GPU 擁有數百個內核，與可能只有少量內核的 CPU 相比，可以更快完成仿真。請注意，F(xiàn)DTD 問題越大，所需要的顯存就越大。
由于FDTD能夠結合各種線性和非線性材料和器件，因此可用于研究各種應用，包括：天線設計，微波電路，生物/電磁效應，EMC / EMI問題和光子學。

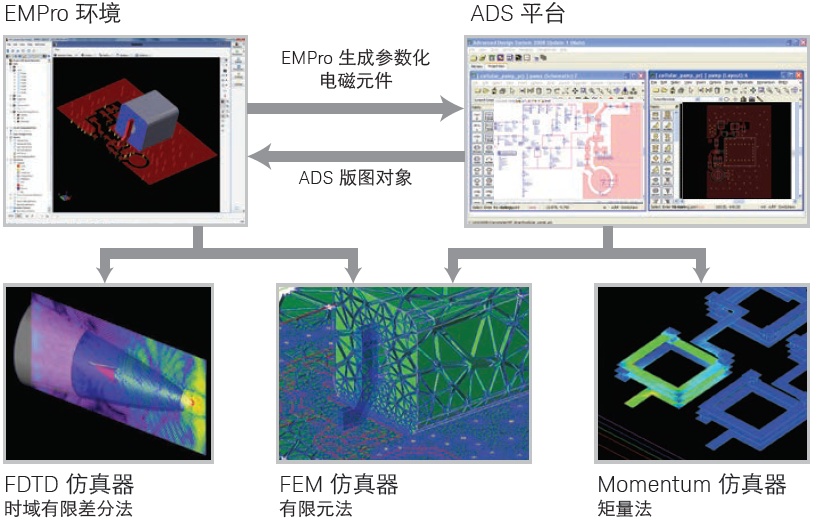

FDTD 仿真器組件提供了從 EMPro 3D EM 平臺運行 FDTD 仿真的能力，與 FEM 相比，F(xiàn)DTD 更適合用于波長更大的結構。例如考慮到整個移動電話和人體的天線仿真，以及信號完整性應用的信道/背板仿真。
三．ADS設計與仿真硬件配置推薦
|
NO |
品牌與型號 |
配置規格 |
價格 |
|
（一) 高速設計型 |
|||
|
1.1 |
H380 14816-S5A |
4核@4.8GHz /16GB DDR4 /QuaroP620 /480GB SSD系統盤 +2TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
16990 |
|
1.2 |
H390 14932-S5A |
6核@4.9GHz /32GB DDR4 /QuaroP620 /480GB SSD系統盤 +4TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
19800 |
|
1.3 |
H390 14948-SAA |
8核@4.9GHz /48GB DDR4 /QuaroP620 /960GB SSD系統盤 +4TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
24990 |
|
1.4 |
H390 15064-SAB |
10核@5.0GHz /64GB DDR4 /QuaroP1000 /960GB SSD系統盤 +4TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
31500 |
|
（二) 設計與電磁仿真計算型（MOM/FEM算法求解型） |
|||
|
2.1 |
AX410 142128-SBB |
Intel 10代至尊處理器（18核@4.2GHz ）/ 128GB DDR4 /QuaroP1000 /1.9TB SSD系統盤 +6TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
43900 |
|
2.2 |
EX630i 241192-SBB |
2顆Xeon G6246處理器（24核@4.1GHz ）/ 192GB DDR4 /QuaroP1000 /1.9TB SSD系統盤 +8TB SATA企業級/塔式(865w)/32寸-2K圖顯 |
97500 |
|
2.3 |
Alpha730 441256-MBB |
4顆Xeon G6246處理器（48核@4.1GHz ）/ 256GB DDR4 /Quadro P2000 /2TB M2.SSD系統盤+10TB SATA企業級/雙塔式(1600w冗余)/32寸-2K圖顯 |
199990 |
|
2.4 |
Alpha730 443384-PCC |
4顆Xeon G6256處理器（48核@4.3GHz ）/ 384GB DDR4 /RTX4000 /4TB Pcie-SSD系統盤+10TB SATA企業級/雙塔式(1600w冗余)/32寸-2K圖顯 |
235000 |
|
（三) FDTD算法計算型 |
|||
|
3.1 |
EX630i 228192-SAB |
2顆Xeon G5218處理器（32核@2.8GHz ）/ 192GB DDR4 /QuaroP1000 /1.9TB SSD系統盤 +6TB SATA企業級/塔式(865w)/32寸-2K圖顯 |
59990 |
|
3.2 |
EX630i 232192-SAB |
2顆Xeon G6248處理器（40核@3.2GHz ）/ 192GB DDR4 /QuaroP2000 /1.9TB SSD系統盤 +6TB SATA企業級/塔式(865w)/32寸-2K圖顯 |
86000 |
|
3.3 |
EX630i 235384-SAB |
2顆Xeon G6248R處理器（48核@3.5GHz ）/ 384GB DDR4 /QuaroP2000 /1.9TB SSD系統盤 +6TB SATA企業級/塔式(865w)/32寸-2K圖顯 |
99990 |
|
3.4 |
EX630i 232384-MAB |
2顆Xeon G6258R處理器（56核@3.2GHz ）/ 384GB DDR4 /QuaroP2000 /2TB M2.SSD系統盤 +10TB SATA企業級/塔式(865w)/32寸-2K圖顯 |
123000 |
|
（四) 多用戶/多任務計算型 |
|||
|
4.1 |
Alpha730 428256-PCA |
4顆Xeon 金5218處理器（64核@2.8GHz ）/ 256GB DDR4 /Quadro P1000 /4TB Pcie-SSD系統盤+10TB SATA企業級/柜式(1600w冗余)/27寸-4K圖顯 |
135000 |
|
4.2 |
Alpha730 432384-PCA |
4顆Xeon 金6248處理器（80核@3.2GHz ）/ 384GB DDR4 /Quadro P1000 /4TB Pcie-SSD系統盤+10TB SATA企業級/柜式(1600w冗余)/27寸-4K圖顯 |
185000 |
|
4.3 |
Alpha730 435768-PCC |
4顆Xeon 白金8268處理器（96核@3.5GHz ）/ 768GB DDR4 /RTX4000 /4TB Pcie-SSD系統盤 +12TB SATA企業級/柜式(1600w冗余)/27寸-4K圖顯 |
299990 |
|
4.4 |
Alpha730 432768-PCC |
4顆Xeon 白金8280處理器（112核@3.2GHz ）/ 768GB DDR4 /RTX4000 /4TB Pcie-SSD系統盤 +16TB SATA企業級/柜式(1600w冗余)/27寸-4K圖顯 |
399990 |
上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨
