最新QForm型材擠壓模擬計算工作站配置方案2015

（一）QForm軟件簡介及功能
型材擠壓模擬是在實際產品生產加工前，通過三維建模和有限元分析技術，模擬、評價和優化型材擠壓模具以及工藝參數而開發的專業CAE系統。它可以精確模擬材料的溫度、應力，變形，流動，焊合等幾個方面性能的變化過程和結果，從而獲得整個鍛造加工過程中的溫度變化、材料流動、焊合情況、應力場、形狀變化等各種信息，利用這些信息，優化模具工作帶長度及分流孔大小位置等參數，提高現有的模具設計手段及減少模具設計時間。

QForm軟件是俄羅斯針對鍛造與擠壓工藝開發的有限元模擬軟件，QForm模塊包括：擠壓，模鍛，輥鍛，楔橫軋，環軋，自由鍛，型材擠出以及熱處理，同時提供了大量的材料數據以及設備和潤滑劑數據。

使用QForm軟件擠壓模塊，可以模擬由于材料流動不均勻，鋁合金在擠出后可能會發生的扭轉和彎曲現象。還可以精確計算材料流動的其它方面，例如空心型材焊合線的位置等。軟件對于型材擠壓有專門的操作界面，能快速導入幾何模型，自動生成有限元模型，還可以自動識別工作帶且把他們參數化，易于修改調整。通過工作帶編輯器對工作帶區域進行修改和優化，可以得到均勻一致的擠出速度和規則形狀的型材。另外通過耦合模擬技術還可以考慮擠壓模具實時變形，使計算更為精確。

QForm-Extrusion 是QForm 軟件中專門用于型材擠壓成形模擬并優化工藝設計的模塊。QForm擠壓模擬模塊有以下特點：

 擠出過程分析 使用QForm型材擠壓模塊，可以在計算機上把整個的型材擠出的過程再現，目前可以模擬鋁、鎂、銅合金的實心，空心，半空心型材。

 擠出速度分析  考慮擠出時的粘性摩擦，溫度，形狀，厚度，模具角度，內部形狀等，分析計算型材各位置的擠出速度，分析擠出工藝合理性。

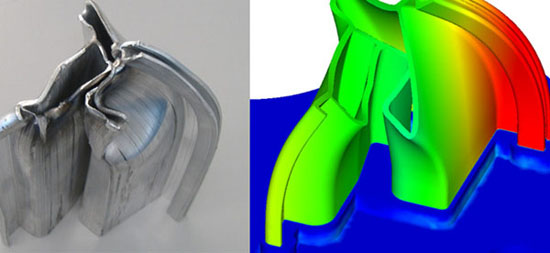

 擠出形狀分析  模擬擠壓型材尖端形狀是否合理，分析查找出現不一致的原因。

 溫度場分析  溫度場模擬可以模擬擠壓工藝過程中各個位置的溫度變化，可以幫助我們判斷材料的成型性。

 材料軌跡跟蹤 軟件中帶有材料例子跟蹤功能，顯示材料擠出過程中的流動軌跡，觀察材料的流動現象。

 各位置材料的曲線圖 分析各位置軌跡點的曲線圖，包括溫度，應力，應變，速度，位移隨時間，距離的變化曲線圖，并可以保存成表格方式。

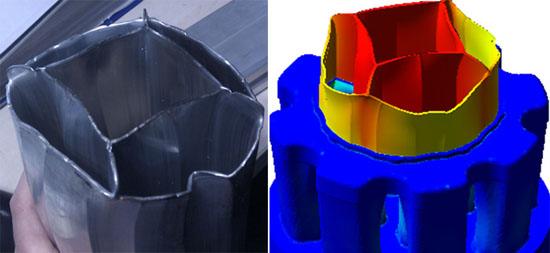

 焊合線位置分析 分析焊合線位置,是否處于拐角或容易應力集中的區域，模擬通過改善模具對焊合線位置的影響，找到最適合的工藝。

 工作帶編輯器  軟件可以自動提取工作帶的幾何，并把它參數化，可以對工作帶進行修改，并且軟件自帶一個專門的工作帶編輯器，通過手動修改或者幾何導入的方式，都可以方便的對工作帶進行編輯修改，從而得到合適的參數。

數據庫 軟件提供了材料數據庫和設備數據庫。材料數據庫包括坯料，模具以及潤滑劑材料，并且也可以創建添加自己的常用材料數據。設備數據庫包括各種壓力機，并且可以根據我們現有的壓力機型號參數，添加到設備數據庫中，方便以后使用。

復雜的摩擦條件 因為在型材擠壓中摩擦條件很復雜，尤其工作帶上的摩擦，分為粘性和滑動層，又與許多因素，如型材厚度，擠壓率，擠壓速度，預熱溫度等因素相關，QForm為此開發了專門的粘性混合摩擦模型，更為精確的模擬實際擠壓過程。

（二）模擬計算軟件特點
（1）前處理（網格劃分）
幾何接口 軟件可以直接導入其它幾何建模軟件的模型導入到QForm中，目前二維軟件采用dxf接口，三維采用igs和stp接口格式，可以導入AutoCAD、 UG、Pro-E、Solidworks等所有常用CAD建模軟件的幾何，并且自帶的幾何修復功能可以對導入幾何進行自動修復。

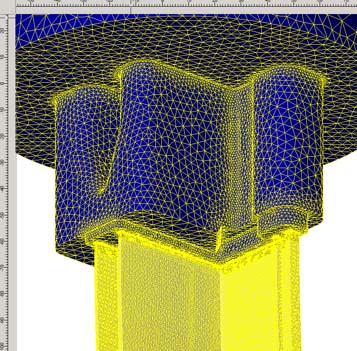

網格劃分 采用全自動網格劃分，基本不需要手工參與，包括在求解過程中，網格會自動生成，并且軟件采用自適應網格，在倒角以及曲面位置可以自動把網格劃分的細密，這樣可以提高求解精度的同時，減少計算時間。

（2）求解階段
ALE拉格朗日歐拉混合法  在模具內采用歐拉網格，使用于大變形應變問題分析，網格進行實時劃分，保證在模具內的材料的計算精度，模具外的材料采用拉格朗日法模擬分析，變形小，網格采用固定網格，保證擠出過程的準確快速的模擬。



支持并行計算 Qform提供了并行求解的求解器，可以使用多個CPU并行運算，充分利用現有的計算機資源，加快求解計算速度。

模具熱耦合模擬  考慮模具的溫度變化，零件材料和模具的溫度場耦合分析，計算更精確。

模具變形耦合模擬 計算材料變形及應力的同時耦合計算模具的變形，另外模具分析可以分析工作帶的變形和偏斜角度，更精確的計算材料擠出的過程。 #p#page_title#e#
（三） QForm仿真模擬計算工作站硬件配置推薦
UltraLAB擁有完美和領先的工作站硬件架構，具有強大數據計算與圖形處理加速技術能力，滿足CAE模擬計算的每個環節計算過程最優化的硬件配置需求，當你需要一臺處理型材擠壓模擬計算的硬件配置，我們量身定制出具有高效、精準的圖形工作站，滿足多個模擬方案的計算需求，保證在計算過程的各個環節無瓶頸，讓你感受到無與倫比的專業性和高性能、高可靠，完美打造高速型材模擬仿真計算應用的最佳工作站硬件平臺

（1） 小規模仿真模擬計算配置推薦




計算規模分：
可以同時
模具直徑尺寸為500~600mm中等模具一套
或模具直徑尺寸為200~400mm的小型模具兩套


（2） 中規模仿真模擬計算配置推薦





計算規模劃分：
可以同時
模具直徑尺寸為700mm以上大型或極復雜模具一套
或模具直徑尺寸為500~600mm中等模具兩套
或模具直徑尺寸為200~400mm的小型模具三到四套


（3） 大規模仿真模擬計算配置推薦



計算規模劃分：
可以同時
模具直徑尺寸為700mm以上大型或極復雜模具兩套
或模具直徑尺寸為500~600mm中等模具四套
或模具直徑尺寸為200~400mm的小型模具六套

涉及機型簡介

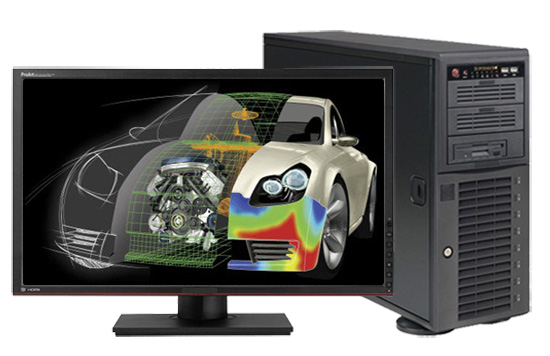

機型1  UltraLAB H470極速圖形工作站

UltraLAB H系列極速圖形工作站是一款具有超高頻率架構、定位于實時計算、即時計算與處理應用的圖形工作站，在大型CAD/CAM設計、實時控制、圖像處理或視頻編輯、金融分析等領域里，CPU的頻率大幅提升能夠顯著提高整機計算速度、大幅縮短計算時間。

產品特點
UltraLAB H470配備6/8核（4.3Ghz以上）至尊處理器（通常高出10~30%）、雙顯卡架構，滿足那些對單核頻率極高同時有一定核數做并行計算要求的中大規模應用，整個機器在超高頻狀態下,單核計算與多核并行計算、GPU超算、高速讀寫保證軟件各個環節完美運行，從而大幅縮短計算或處理時間

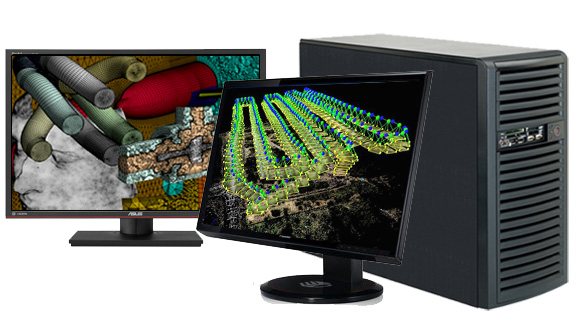

機型2  UltraLAB EX600高性能計算圖形工作站
定位于超大規模三維場景設計應用，對cpu頻率極限要求的應用，如超大規模或復雜三維CAD、GIS、建模、圖像處理、可視化、視景仿真、金融實時計算等，該系列產品配備目前intel i7五代超高頻處理器、大容量內存、高io的內存和海量高速存儲系統架構，做到海量應用的各個環節瓶頸降到最低。



產品特點
UltraLAB EX600擁有高達28核CPU+雙GPU+多路高帶寬IO的超強計算架構、最高到56TB的海量高速存儲配備，完美將最先進硬件技術和應用軟件相結合，提供高密度并行計算能力的圖形工作站，提供高性能并行計算應用配置要求，CPU、GPU、IOPU、硬盤IO、內存容量、硬盤容量到極致，另外高速計算與靜音完美結合，辦公環境不再擔憂不和諧計算機噪音

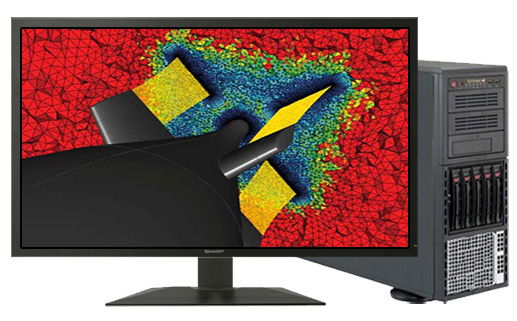

機型3  UltraLAB Alpha600超級圖形工作站

常規類圖形工作站架構大部分僅僅滿足一定計算規模的應用，隨著對計算與設計精度更高追求，需要一款極強計算能力的圖形工作站或借助集群方式實現，ULTRALAB推出超級圖形工作站，僅僅1臺就能提供超過小集群的性能，整體成本和維護成本和集群相比大幅降低。



UltraLAB Alpha600是一款定位于超大規模科學與工程計算與海量圖形圖像處理的超級圖形工作站，該機器支持四顆Xeon E5 4600v2處理器和1塊專業圖卡，在高性能計算環境里，為超大規模數據計算、圖形圖像處理、復雜3D模型實時生成、4K視頻實時編輯等高端應用，提供超級計算能力，同時具有綠色環境要求的靜音、零輻射

產品特點
UltraLAB Alpha600是一款接近每秒萬億次計算規格的超級圖形工作站，擁有48核的超級計算能力，和海量高速存儲配備，有先進的SMP/NUMA架構、支持OpenMP多核并行計算的超強計算平臺

UltraLAB圖形工作站廠家：
西安坤隆計算機科技有限公司（原西安太陽）
國內知名高端定制圖形工作站廠家
業務電話：400-705-6800

方案咨詢：
QForm軟件中國代理商：
北京創聯智軟科技有限公司
做國內領先的仿真研發設計制造高端軟件服務供應商
網站  www.iuitgroup.com
業務電話：+86 10 - 84470288 - 805
