基于Infiniband高性能集群硬件配置方案
摩爾定律的一再驗證殘酷的揭示了一個現實：速度是技術發展的終極目標。高性能計算領域也是一樣，如何使高性能計算平臺運行的更快、更高效一直是服務器廠商研究的方向，曙光作為中國高性能計算的領頭羊，作為高端服務器廠商，也在為此做著不懈的努力。Infiniband高速網絡是近幾年產生的一種新興技術，因其具有高帶寬、低延遲的特色，得到了計算領域的青睞。本文介紹了Infiniband的硬件組成及其在不同應用中的選擇依據，最后通過四個案例進行分析，構建一套符合用戶需求的高性能計算網絡。
1. 前言
近年來，世界上的超級計算已經由價格昂貴、無擴展性的單片機架構轉變?yōu)椴捎蒙虡I(yè)處理器而擁有無限擴展能力的集群系統，稱為高性能計算機集群（HPC：High Performance Computing）。美國Top500.org組織每年分別兩次排列出當今世界上最強大的超級計算機，該排名按照超級計算機的實際計算能力（FLOPS：每秒浮點運算）按遞減順序排列。這個列表顯示出集群架構正在逐漸取代單片機架構的趨勢。由于HPC系統能夠快速準確計算出結果，有助于解決商業和科學研究中面臨的問題，所以，HPC系統越來越多的被政府部門、商業組織和科學院所采用。
然而，有一些部門和組織所面臨的是更具挑戰性的計算問題，他們需要更強大、高性能價格比的HPC系統。這就意味著人們必須要關注大集群的建設，這里的大集群是指規模超過100個節點，達到幾百個、上千個甚至上萬個節點的集群系統；將集群系統擴展到這樣的規模而帶來的困難和復雜程度是難以想象的；使這樣規模的集群能夠正常、穩定的工作也是一個痛苦的過程。在超級計算機發展的道路上不乏失敗了的大型HPC系統的“尸體”，也說明了這是一個值得研究的問題。
選擇一個正確的互連網絡是能否達到甚至超過您對集群性能預期的關鍵。如上所述，一個集群中需要支持多種類型的數據流，所以，我們可以選擇在同一集群中同時采用不同類型的互聯網絡，這些不同的網絡將各自支持不同的網絡協議，同時，這些不同的網絡也擁有不同的網絡性能和特性。例如，基于千兆以太網的網絡，可以通過TCP/IP通道來傳輸信息，但缺點是需要占用大量CPU資源來處理網絡通信，導致整體處理效率的下降；Myrinet 網絡采用卸載引擎（offload engine）技術降低了CPU資源在處理通信方面的消耗，并且擁有千兆以太網兩倍的帶寬。在目前的Top500排名上千兆以太網技術和Myrinet都很普遍；然而Infiniband，由于是一個標準化的、開放的高性能互聯技術平臺，從小規模到大規模的可擴展性集群中也擁有很強的生命力。
2. Infiniband背景介紹
2.1. Infiniband發展歷史
Infiniband是一種新型的總線結構，它可以消除目前阻礙服務器和存儲系統的瓶頸問題，是一種將服務器、網絡設備和存儲設備連接在一起的交換結構的I/O技術。 它是一種致力于服務器端而不是PC端的高性能I/O技術。
Infiniband最初于2000年上市，但由于當時經濟的不景氣和IT預算緊縮，人們對它的興趣很快就消散了。發展至今，I/O技術在企業服務器中無論是速率上還是吞吐量上都取得了穩步提高。但是，毫無疑問，現有的基于PCI架構的I/O技術仍然是系統處理器、系統主存以及I/O外設之間的主要瓶頸。這種I/O架構已經不能滿足互聯網、電子商務、存儲網絡等大量的I/O需求。隨著對稱多處理器（SMP）、集群計算、網格以及遠程備份的廣泛應用，這種基于PCI架構的I/O技術的缺陷和局限性日益突出。目前人們對互連技術的興趣開始恢復，而且非常希望互連技術能夠幫助數據中心降低成本或?qū)崿F(xiàn)高性能的計算。隨著各種高速I/O標準相繼登場，Infiniband逐漸嶄露頭角。
Infiniband技術通過一種交換式通信組織（Switched Communications Fabric）提供了較局部總線技術更高的性能，它通過硬件提供了可靠的傳輸層級的點到點連接，并在線路上支持消息傳遞和內存映像技術。不同于PCI，Infiniband允許多個I/O外設無延遲、無擁塞地同時向處理器發出數據請求 。 目前，集群計算（Cluster）、存儲區域網（SAN）、網格、內部處理器通信(IPC)等高端領域?qū)Ω邘挕⒏邤U(kuò)展性、高QoS以及高RAS(Reliability、Availability and Serviceability)等有迫切需求，Infiniband技術為實現這些高端需求提供了可靠的保障。
#p#page_title#e#
2.2. Infiniband發展趨勢
基于共享總線（Shared-Bus）的架構的諸多局限性決定了這項I/O技術已經不能適合日益龐大的計算機系統的I/O需求。這些局限性主要包括速率極限、可擴展性、單點故障等幾個主要方面。而基于交換架構的Infiniband技術在避開PCI架構上述問題的同時，提供了其他方面的更高性能?；贔abric與基于共享總線I/O技術之間的簡要對比如下表所示。

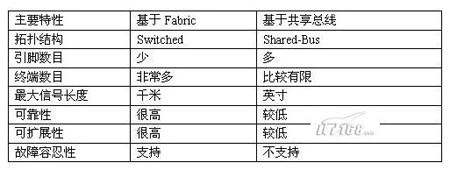

1．Shared-Bus架構的局限性
PCI-X 133的帶寬只有2GB/s，雖然目前公布的PCI-E的帶寬峰值到4GBps，但這沒有從根本上緩解服務器端的I/O帶寬瓶頸。同樣，PCI架構(主要是PCI-X)的可擴展性也非常有限，它主要通過兩種方式來實現：要么增加同層PCI總線（PCI本身就是一種層次結構I/O技術），要么增加PCI-to-PCI橋。前者主要通過在主板上集成額外的Host-to-PCI總線芯片以及增加PCI連接器來實現，而后者主要通過在主板上增加PCI-to-PCI橋接芯片來實現。無論采用什么方式擴展PCI架構的I/O總線，其代價都是比較昂貴的。
在基于共享總線的I/O結構中，所有通信共享單一總線帶寬，由此就造成外設越多，可用帶寬就越少，從而帶來更嚴重的系統I/O瓶頸。不僅如此，在基于共享并行I/O總線上，大量的引腳數目也帶來了一定的電氣特性和機械特性等問題，使得PCB空間、信號頻率以及信號可傳輸距離都受到很大程度的制約。
2．Switched Fabric體系結構的高可擴性

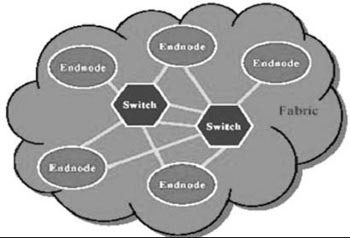

Infiniband所采用的交換結構（Switched Fabric）是一種面向系統故障容忍性和可擴展性的基于交換的點到點互聯結構。這種結構如下圖所示。
在上圖中，通過向Infiniband系統添加交換機可以很容易地實現I/O系統的擴展，進而允許更多的終端設備接入到I/O系統。與基于共享總線的I/O系統相反，這種Switched Fabric系統的總體帶寬會隨著所接入交換設備數目的增加而不斷提高。另外，正如上圖所指出的那樣，通過在Infiniband子結構之間添加路由設備，可以更大范圍地?cái)U(kuò)充整個Infiniband系統。
Infiniband技術是一種開放標準的、目前全球帶寬最高的高速網絡互聯技術，Infiniband產品是目前主流的高性能計算機互連設備之一。目前基于Infiniband技術的網絡卡的單端口帶寬最大可達到20Gbps，基于Infiniband的交換機的單端口帶寬最大可達60Gbps，單交換機芯片可以支持達480Gbit每秒的帶寬。到2006年，Infiniband技術可以達到單端口120Gbps，其單端口的帶寬甚至遠高于目前的主流交換機的總帶寬,可以為目前和未來對于網絡帶寬要求非?？量痰膽?yīng)用提供了可靠的解決方案。
Infiniband技術是采用RDMA傳輸機制實現了低延遲，高帶寬的新型網絡標準，并得到了行業中所有領軍企業的支持；部分服務器廠家已經或計劃將Infiniband芯片移植到主板上。
Infiniband 架構的這種快速增長主要得益于越來越多的企業級數據中心的建立部署和持續發展的高性能計算的應用。
2004年1月，IBM開始將Infiniband技術應用于其解決方案；
2004年1月，SUN 開始推出Infiniband解決方案；
2004年2月，HP的Infiniband 產品在市場上出現；
2004年2月，Dell 開始推出Infiniband解決方案；
2004年5月，SKY Computer 的嵌入式Infiniband方案被用于軍事和工業應用；
2004年6月，NEC開始應用Infiniband到NEC刀片式服務器；
2004年6月，SBS 公司率先宣布推出基于VXWorks的 InfninBand 驅動；
2004年， HP和 Oracle多次刷新TPCH性能測試紀錄；
2004年11月，在美國國家航空和宇宙航行局(NCSA)，SGI完成了基于Infiniband互聯技術的超級計算機，其運算速度位居世界第二。
2005年4月，Cisco 公司宣布收購 Infiniband 方案提供商-Topspin， 成為 Infiniband 產品的最大用戶。
除此之外，Apple、Hitachi、Fujitsu等廠商也都已推出了基于Infiniband的解決方案；Engenio、NetApp、DataDirect、Engenio、Isilon、Terrascale和CFS等存儲廠商也已推出或即將推出基于Infiniband技術的存儲解決方案；Arima,、Iwill,、SuperMicro和Tyan等服務器主機板廠商也陸續推出了基于Infiniband芯片的LOM(Landed on Mainboard)方案。
而基于Infiniband技術的芯片、網卡和交換機主要供應商Mellanox公司已取得里程碑式的銷售成績----50萬個 Infiniband 端口，這些端口體現在多種產品形式上，包括：集群服務器、高帶寬交換機、嵌入式平臺和集群存儲系統。
“因?yàn)?Infiniband 有著極佳的擴展性與性能，由許多公司包括Mellanox在內所生產的10Gb/s適配卡，會幫助用戶壓低集群中每個節點的成本，”英特爾 數字企業集團行銷主管 Jim Pappas 說道：“ Infiniband 產品種類的增多對應用于商業和科學計算領域的 10Gb/s 帶寬計算機集群的發展有著積極的影響。”另外，InfiniHost III Lx HCA 卡把這種高性能通訊技術同時打入了高速存儲和嵌入式應用這兩個市場。
由此可見，Infiniband的整體解決方案已經成形，這個整體解決方案的出現，必將帶來高性能計算平臺和數據中心的一次變革，讓長期以來一直高高在上的高性能解決方案變得大眾化。#p#page_title#e#
2.3. Infiniband技術特色

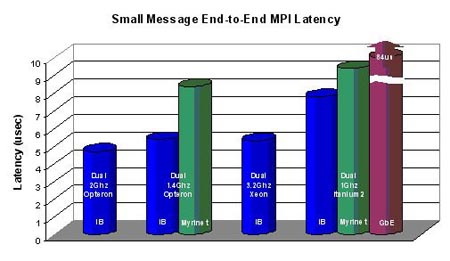

圖示： 傳輸小數據包的性能測試
許多應用對信息傳輸?shù)难舆t是很敏感的，傳輸?shù)难舆t隨著所傳輸信息的大小而有所不同，所以，同時了解互連網絡在傳輸小信息和大信息時的延遲非常重要。通過對集群中兩節點間進行的延遲基準測量，可以看到Infiniband設備在各種處理器平臺上延遲都是最低。
需要指出的是，延遲的基準測試中一般都是采用了最小的數據包及0字節的數據包進行傳輸，得到結果，并沒有反映出實際工作時的情況；而實際應用中，數據包一般比較大，這時就對帶寬提出了要求。

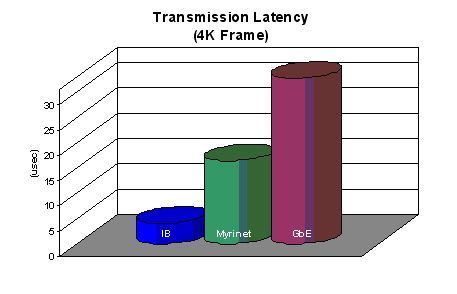

圖示4K數據包時各種網絡的延遲
在傳輸4K大小的數據包時，Infiniband 10Gbps的帶寬優勢很明顯，傳輸速度遠遠優于Myrinet和千兆以太網。
需要注意的是，所有公開的網絡延遲都是在最佳情況下測得的。最佳情況是指參與測試的兩臺服務器只通過了一個交換芯片連接；但是，隨著集群規模的擴大，底層的交換結構也將擴大，傳輸數據包所需經過的交換設備也在不斷的增加，每一個交換設備都會在數據包傳輸?shù)侥康牡氐倪^程中增加額外的延遲；單獨看待一臺交換機硬件上的延遲是很小的，相比其他部分產生的延遲，可以忽略；但是站在整套集群架構來看，考慮這個延遲的重要性就顯現出來?？紤]了設備的延遲，還需要考慮物理層（設備）以上的各種網絡協議在傳輸數據時產生的延遲。Infiniband的設計采用了傳輸協議卸載和繞過OS技術，也稱為RDMA（遠程直接存儲訪問），從而減少了通信對CPU的開銷，將CPU的計算資源留給了應用。對于應用，越多的CPU資源意味著計算工作能夠更快的完成或更多復雜的模擬可以在同一時間內完成。所有的這些降低延遲的特性集合起來證明了Infiniband的能力。
由于協議、通信和CPU的負載將會隨著節點的增加而占用越來越多的CPU計算資源，所以，保證可用的CPU資源總數能夠隨著集群規模而線性增加是非常重要的。這一性能可以通過HPL（High-Performance Linpack）測試結果來體現。HPL的測試結果用百分?jǐn)?shù)表示：實際應用所占的計算資源與整體計算資源相除得出百分比。需要指明的是，即使是一臺雙CPU的服務器，沒有任何互聯設備，在做HPL測試時，也不可能達到100%的效率。這就要求互連設備能夠隨著集群增大而盡量保持較高的HPL效率，下圖表顯示了使用同種處理器而處理器數量從4到288個時的HPL效率，Infiniband再次取得了最好的性能。
Top500 上相同CPU各種網絡的HPL效率
與同類其它產品(如10Gbit以太網卡)相比較，Infiniband產品也具有明顯的優勢，其價格是目前10Gbit以太網卡的十分之一，但是Infiniband HCA卡的功耗卻是10Gbit以太網卡的七分之一，同時具有帶寬更大，延時更低，面積更小，對于CPU的占用率更低，基于Infiniband平臺的軟件更加成熟等優勢。
隨著雙核處理器的出現、PCI-Express總線的發展、超級計算機的規模越來越大，對于高帶寬、低延時的需求變得越來越苛刻；數據庫機群的發展，華爾街/金融分析的精確度的增加，制造業、石油、氣象、生物等仿真技術的發展； 等等。高性能、低價格的網絡互連方案變得日益重要，所有的一切都在推動Infiniband在快速的成為市場的主流，在科學計算、高速存儲和嵌入式應用等市場變得越來越普及。 #p#page_title#e#
2.3.1. Infiniband常用術語
HCA – Host Channel Adapter (主信道適配器)
TCA – Target Channel Adapter (目標信道適配器)
QP – Queue Pair 每一個HCA可以同時支持幾千個QP(s)。QP(s)由需要通信的節點產生。
SM – Subnet Manager 子網管理器(配置IB結構的軟件）
ULP – Upper Layer Protocol (軟件包，采用Infiniband提供所定義的功能和服務）
CM – Communication Manager (ULP所使用的軟件，用來調節節點機間所產生的QP）
LID – 16bit Local Identifier 由子網管理器分配的標識
2.3.2. Infiniband技術優勢
Infiniband是一種交換結構I/O技術，其設計思路是通過一套中心機構（中心Infiniband交換機）在遠程存貯器、網絡以及服務器等設備之間建立一個單一的連接鏈路，并由中心Infiniband交換機來指揮流量，它的結構設計得非常緊密，大大提高了系統的性能、可靠性和有效性，能緩解各硬件設備之間的數據流量擁塞。而這是許多共享總線式技術沒有解決好的問題，例如這是基于PCI的機器最頭疼的問題，甚至最新的PCI-E也存在這個問題，因?yàn)樵诠蚕砜偩€環境中，設備之間的連接都必須通過指定的端口建立單獨的鏈路。
Infiniband的四大優點：基于標準的協議，每秒10 GB性能，遠程直接內存存取（Remote Direct Memory Access，簡稱RDMA）和傳輸卸載（transport offload）。
標準：成立于1999年的Infiniband貿易協會 由225家公司組成，它們共同設計了該開放標準。主要掌控該協會的成員包括：Agilent, Dell, HP, IBM, InfiniSwitch, Intel, Mellanox, Network Appliance和Sun Microsystems公司。其他的100多家成員則協助開發和推廣宣傳該標準。
速度：Infiniband每秒10gigabytes的性能明顯超過現有的Fibre Channel的每秒4 gigabits，也超過以太網的每秒1 gigabit的性能。
內存：支持Infiniband的服務器使用主機通道適配器（Host Channel Adapter，簡稱HCA），把協議轉換到服務器內部的PCI-X或者PCI-Xpress總線。HCA具有RDMA功能，有時也稱之為內核旁路（Kernel Bypass）。RDMA對于集群來說很適合，因?yàn)樗梢酝ㄟ^一個虛擬的尋址方案，讓服務器知道和使用其他服務器的部分內存，無需涉及操作系統的內核。
傳輸卸載（Transport Offload）: RDMA 能夠幫助傳輸卸載，后者把數據包路由從OS轉到芯片級，節省了處理器的處理負擔。要是在OS中處理10 Gbps的傳輸速度的數據，就需要 80 GHz處理器。
中央處理器CPU與其存儲子系統的設計是集群系統性能的指示器；但是，隨著集群規模的擴展，保證CPU的資源不被占用的關鍵是互連網絡。互連網絡的任務就是將集群中海量的應用數據以盡可能快的速度從節點“A”傳到節點“B”，那么從不同部分產生的延遲就是需要考慮的關鍵。所以，為了達到最佳的應用效率，就要對可能產生延遲的部分做到延遲最小化。幸運的是，雖然產生延遲的部分有很多，但是，大多數延遲的瓶頸可以在互連網絡這一級得到解決。

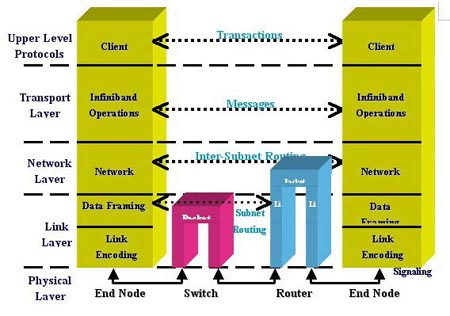

圖示：Infiniband在數據傳輸中的位置
采用Infiniband的系統具有很強的可擴展性：按需購買，按需升級，按需擴展
a） 性能升級 ：硬件和軟件可以進行上下兼容，新的驅動可以在原有設備上進行安裝，提高性能。
b）帶寬升級：3.3Gbps和5Gbps和10Gbps的三種解決方案之間可以進行靈活的升級；客戶所需要的只是增加交換機的背板模塊。
c）規模升級：交換機之間可以進行堆疊來實現集群擴展。IO9120（144端口），IO9240（288端口）的交換機，都是以12端口為單元進行擴展的，均采用通用模塊；由于Silverstorm(原Infinicon）子網管理器可以實現動態部署，無需對集群進行重新配置，添加的節點實現即插即用。
使用和維護簡單：
產品中有集群輔助工具： Fast Fabric Tool （FFT）；該工具可以對快速的集群進行安裝、硬件可靠性測試、集群性能、測試和軟件驅動的升級；當采用FFT進行了Silverstorm(原Infinicon）公司網絡的安裝之后，在新的驅動版本推出后，通過FFT在最初安裝時留下的端口，只需一條命令就可以對整套集群進行軟件的升級。
a）高帶寬（每秒傳輸10Gb）；
b）低延遲（最低4.5us）；
c）QOS功能；
d）高擴展性；
e）直接與存儲設備和以太網連接，形成三網合一；
f）基于TCP/IP的應用不需要任何改動即可利用Infiniband的特性；
g）RDMA協議的應用，減輕CPU的協議消耗；
h）與PCI-EXPRESS總線捆綁，能體現Infiniband更大的優勢。
除了以上技術上的優勢外，由于該技術標準定義了后續產品的技術指標，如帶寬達到30G，60G等，所以用戶選擇該技術可以保證其利益的延續性和技術領先優勢。
這些智能化、模塊化的設計可以允許客戶按照應用的實際需求來配置集群。有一些應用的需要盡可能大的帶寬，那么可以利用Infiniband單向10Gb/s、雙向20Gb/s的帶寬；而一些應用不需要這樣高的帶寬，目前需要2.5Gb/s的帶寬就足夠的應用在將來可能需要更大的帶寬。所以設計集群的時候，結構上的靈活度也很重要：最理想的狀況，用戶可以擁有滿足現有應用所需的帶寬的同時還能夠動態的靈活快速的滿足將來應用對帶寬的需要。在Infiniband以前，現有主流的高速集群網絡傳輸速度局限在2.5Gb/s或更低。現在，利用Infiniband的帶寬優勢，集群的結構可以有多種多樣的帶寬上的選擇和配置。不同的配置是確保每兩節點間通信最小帶寬為3.3Gb/s。需要注意的是，這種配置下的每一個節點的Infiniband帶寬能力仍然是10Gb/s，只是將多對服務器共享一條交換機的內部互連帶寬：當這多對服務器只有一對通信時，通信帶寬為10Gb/s；兩對同時工作時，通信帶寬為5Gb/s；只有在多對服務器同時工作時帶寬為3.3Gb/s。所以只需對集群中的核心交換機和邊緣交換機的內部互連進行不同的配置就可以靈活的配置出自己滿意的集群。這樣做的另一個好處是節省客戶在整體設備和空間上的投入成本，例如：甲客戶在2002年配置了3.3Gb/s CBB的Infiniband網絡；2003年需要達到5Gb/s CBB的Infiniband網絡，原來的網絡設備可以保留，添加相應的交換設備就可以；2005年需要達到10Gb/s的帶寬，這時前幾年投入的設備依然可以使用。如果客戶在一套集群中部分節點需要10Gb/s的帶寬，也需要低帶寬以降低成本，Infiniband就可以靈活配置滿足客戶的要求。
2.4. 硬件組成
為了使Infiniband有效地工作，Infiniband標準定義了一套用于系統通信的多種設備，包括信道適配器、交換機、相關線纜和子網管理器。
如圖所示：雙端口HCA卡
HCA卡--Infiniband信道適配器，信道適配器用于Infiniband結構同其他設備的連接。Infiniband標準中的信道適配器稱作主信道適配器(HCA)
HCA提供了一個對Web server等主CPU和存儲器子系統的接口，并支持Infiniband結構所定義的所有軟件動詞(Verb)。這里所說的軟件動詞是對客戶方軟件和HCA功能之間接口的一種抽象定義。軟件動詞并不為操作系統指定API，但它定義了操作系統廠商可能用來開發適用應用程序接口(API)的操作。
如圖所示：24端口Infiniband交換機
Infiniband交換機。交換機是Infiniband結構中的基本組件。一個交換機中的Infiniband端口不止一個，它能根據本地路由器包頭中所含的第二層地址(本地ID/LID)將數據包從其一個端口送到另外一個端口。交換機只是對數據包進行管理，并不生成或使用數據包。同信道適配器一樣，交換機也需要實現子網管理代理(SMA)以響應子網管理數據包。交換機可通過配置來實現數據包的點播或組播。
Infiniband線纜。Infiniband標準定義了三種鏈路速率，分別為：1X、4X和12X。此標準也定義了包括銅導線和光纖在內的物理介質。此外，它還定義了用于光纖和銅導線的標準連接器和電纜。銅纜上的1X鏈路采用四線差分信令(每個方向兩線)，可提供2.5Gbps的全雙工連接。其他鏈路速率都建立于1X鏈路的基本結構上，一條Infiniband 1X鏈路的理論帶寬是2.5Gbps。但實際數據速率為2Gbps（因?yàn)殒溌窋?shù)據采用8b/10b編碼)。由于鏈路具有雙向性，所以全雙工數據速率為4Gbps。相應的，4X和12X鏈路的規定帶寬為10Gbps和30Gbps。
子網管理器。子網管理器對本地子網進行配置并確保能連續運行。所有的信道適配器和交換機都必須實現一個SMA，該SMA與子網管理器一起實現對通信的處理。每個子網必須至少有一個子網管理器來進行初始化管理以及在鏈路連接或斷開時對子網進行重新配置。通過仲裁機制來選擇一個子網管理器作為主子網管理器，而其他子網管理器工作于待機模式(每個待機模式下的子網管理器都會備份此子網的拓?fù)湫畔?，并檢驗此子網是否能夠運行)。若主子網管理器發生故障，一個待機子網管理器接管子網的管理以確保不間斷運行。
HCA卡驅動包：Silverstorm提供統一的，完善的Infiniband驅動軟件；同時支持HPC應用和SharedI/O應用；特別是針對大規模機群的應用；其軟件在設計上做到性能優化、易于安裝和升級；在眾多大規模集群得到了性能和操作上得到進一步優化和驗證：
HCA 驅動主要包括：
IB Network Stack --àIB access layer和HCA驅動
Fabric Fast Installation --à集群輔助工作
IP over IB Driver --à基于IB的IP協議
MPI --àSilverStorm提供的MPI
MPI Development --àMPI開發包
MPI Source --àMPI原代碼
InfiniNic --à基于網關設備以太網和IB網絡的轉換協議
InfiniFibre --à基于網關設備的FC網和IB網絡的轉換協議
SDP --à卸載TCP協議的IB本地協議，支持Socket應用
RDS --à卸載UDP協議的IB本地協議，支持原UDP應用
Udapl --àuser Direct Access Provide Library
#p#page_title#e#
3. 應用分析
3.1. Fluent應用分析
目前CFD模擬應用是制造業內增長最快的一種應用，fluent是CFD領域里最廣泛使用的一種商用軟件，用來模擬從不可壓縮到高度可壓縮范圍內的復雜流動。由于采用了多種求解方法和多重網格加速收斂技術，因而FLUENT能達到最佳的收斂速度和求解精度。靈活的非結構化網格和基于解算的自適應網格技術及成熟的物理模型，使FLUENT在層流、轉捩和湍流、傳熱、化學反應、多相流、多孔介質等方面有廣泛應用。
下圖描述的是在fluent6.2上進行的千兆以太網絡和Infiniband網絡的性能對比。
測試環境：
硬件環境：采用的主頻2.0G Hz的opteron雙核處理器，計算節點為2G內存配置。
操作系統：redhat EL3.0
應用軟件：fluent6.2，測試時劃分的網格數在3.2萬-900萬之內。
并行環境：在Infiniband平臺上為silverstorm mpi 3.0
在以太網平臺上為mpich1.2
測試結果如下圖所示

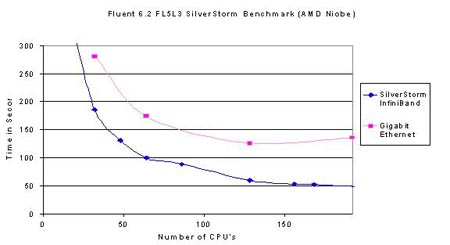

圖中橫坐標為計算環境中的CPU數量，縱坐標為應用運行所用的時間。由圖中可以看出，對千兆以太網（粉色曲線）來說，cluster內處理器未到達128時系統的運行時間會隨著處理器的增加而縮短，當處理器逐漸增加，超過128顆CPU后，系統的運行時間并不會繼續縮短，而是逐漸趨于穩定，由此可以判斷，在千兆以太網環境下，fluent應用的拐點即為128CPU。對Infiniband網絡（藍色曲線）分析：當系統內到達196處理器時還未出現拐點，可以判定，其相對于千兆以太網性能有所增加。縱向比較，當處理器規模為64顆處理器之后，Infiniband網絡的性能比千兆網的性能提高的更多：在32處理器時：以太網運行280分鐘，Infiniband運行185分鐘，性能提升34%；當處理器規模為64時，以太網運行170分鐘，Infiniband運行100分鐘，性能提升41%；處理器規模為128時，以太網運行130分鐘，Infiniband運行55分鐘，性能提升57%。綜上可以得知節點規模越大，采用Infiniband網絡的優勢越明顯，得到的投資回報率才越高。
所以，在應用Fluent時，我們建議：當系統內處理器規模小于64時，采用千兆以太網絡更能有效的保護用戶投資，當系統內處理器規模較大，建議采用高速Infiniband網絡更能發揮整體優勢。
3.2. STAR-CD應用分析
STAR-CD的創始人之一Gosman與Phoenics的創始人Spalding都是英國倫敦大學同一教研室的教授。
STAR-CD 是Simulation of Turbulent flow in Arbitrary Region的縮寫，CD是computational Dynamics Ltd。是基于有限容積法的通用流體計算軟件，在網格生成方面，采用非結構化網格，單元體可為六面體，四面體，三角形界面的棱柱，金字塔形的錐體以及六種形狀的多面體，還可與CAD、CAE軟件接口，如ANSYS, IDEAS, NASTRAN, PATRAN, ICEMCFD, GRIDGEN等，這使STAR-CD在適應復雜區域方面的特別優勢。
STAR－CD能處理移動網格，用于多級透平的計算，在差分格式方面，納入了一階UpWIND,二階UpWIND,CDS,QUICK,以及一階UPWIND與CDS或QUICK的混合格式，在壓力耦合方面采用SIMPLE，PISO以及稱為SIMPLO的算法。在湍流模型方面，有k-e,RNK-ke,ke兩層等模型，可計算穩態，非穩態，牛頓，非牛頓流體，多孔介質，亞音速，超音速，多項流等問題. STAR－CD的強項在于汽車工業，汽車發動機內的流動和傳熱
下圖描述的是在STAR-CD上進行的千兆以太網絡和Infiniband網絡的性能對比。
測試環境：
硬件環境：采用的主頻2.0G Hz的opteron雙核處理器，計算節點為2G內存配置
操作系統：Rocks 3.3.0 (RedHat Enterprise 3)
應用軟件：STAR-CD 3.24 & 3.25
并行環境：在Infiniband平臺上為ScaliMPI
在以太網平臺上為mpich
測試結果如下圖所示

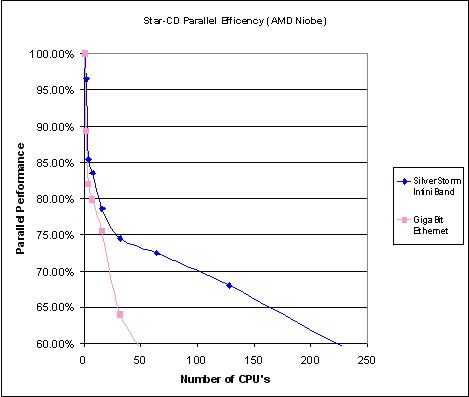

圖中橫坐標為計算環境中的CPU數量，縱坐標為應用的并行效率。由圖中可以看出，對千兆以太網（粉色曲線）來說，它的并行效率很低的，從1顆處理器到48顆處理器，并行效率下降的很快(斜率很大)，所以不適合大規模計算。對于高速Infiniband網絡（藍色曲線）來說，在32處理器以下的規模時，并行效率較低，在32至200顆處理器之間的并行效率都較高，所以Infiniband在大規模機群中更能體現其優勢。橫向分析二者區別：當處理器規模小于16的時候，千兆以太網的并行效率為75%，Infiniband的并行效率為78%，并沒有很多的差別，由于高速網的投入會較高于千兆以太網，所以在小于16處理器的時候Infiniband的性價比并不好。
所以，在應用STAR-CD時我們建議：小于16顆處理器的計算平臺中采用千兆網絡構建，處理器規模在16至32時根據項目資金，可以選擇千兆網絡或高速Infiniband網絡，超過48顆處理器的計算平臺采用高速Infiniband網絡。
3.3. LS-Dyna應用分析
LS-Dyna是美國livermore公司開發的三維有限元動力分析軟件LS-Dyna經歷了2D到3D的發展過程。目前的LS-Dyna是3D版。LS-Dyna的求解器最初采用的是顯式積分（explicit）在時域內來求解微分方程，其優點是大為減少了存儲量，可以適應比用隱式積分更為復雜更為大的問題。其缺點是是條件穩定的，因此必須選擇很小的時間步長。目前的LS-Dyna版本中已經增加了隱式求解（NewMark）和振型疊加法，增加了求解自振頻率的部分，還增加了一定的靜力計算功能。
下圖描述的是在LS-Dyna上進行的千兆以太網絡和Infiniband網絡的性能對比。
測試環境：
硬件環境：采用的主頻3.4G Hz的nocona處理器，計算節點為2G內存配置。
操作系統：redhat3.0
應用軟件：LS-DynaMPP 970 (Neon_refined and 3 car collision)
并行環境：在Infiniband平臺上為sst mpi 3.1
在以太網平臺上為intel mpi

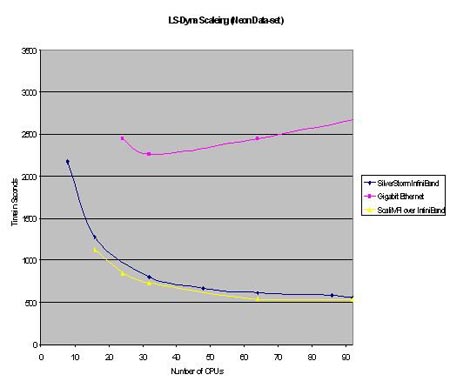

測試結果如下圖所示
圖中橫坐標為計算環境中的CPU數量，縱坐標為應用運行所用的時間。由圖中可以看出，對千兆以太網（粉色曲線）來說，當處理器規模在32節點之內，運行時間會隨著處理器增多而降低，但是超過32處理器后系統反而會性能下降，所以可以得出32處理器是千兆以太網的性能拐點。而且當系統為32處理器時，千兆以太網運行時間為2200秒，Infiniband網絡運行時間為800秒，可知高速網絡的性能高于千兆以太網絡的3倍。12萬多特價，單機一萬三。硬盤3500，內存一萬伍千三，三條。X工程師劉小倩。再分析高速網絡：測試規模達到90顆處理器依然沒有出現性能拐點，可以斷定在該應用中LSDyna的大規模計算時只能選用高速計算網絡。繼續進行橫向分析：在處理器規模小于16時，運行1250秒；當處理器規模為32時，運行800秒，性能提升36%；當處理器規模為64時，運行600秒，性能提升25%；處理器規模為96時性能提升的也很慢。從而得出：在處理器規模增加阿到64個時，性能提升的不再明顯。
所以，在應用LS-Dyna時，我們建議：采用高速網絡，尤其是在16處理器~96處理器之間時一定要采用高速網絡才可達到一定的處理能力。
#p#page_title#e#
4. 案例分析
4.1. 氣象行業高性能計算機群設計（<24節點）
4.1.1. 項目背景
數值天氣預報是現代天氣預報的基礎，數值天氣預報水平的高低成為衡量世界各國氣象事業現代化程度的重要標志。我國是世界上受氣象災害影響最嚴重的國家之一。二十世紀后半葉以來，全球變暖，極端天氣氣候事件增加，給世界和我國社會經濟帶來了巨大的負面影響。與此同時我國幅員遼闊，豐富多樣的氣候資源又給我們提供了很大的開發利用潛力。因此加強防災減災、趨利避害，針對極端天氣氣候事件和氣候變化問題，迫切需要做好天氣預報、氣候預測和氣候系統預估工作。
在氣象預報的工作中，反應速度已經越來越不能適應社會發展的需要，因此，提高氣象預報的準確性和及時性已經迫在眉睫。某某氣象局正是順應當前預報工作中的新問題，準備建立一套先進的高性能計算集群系統，即滿足自身的科學研究需要，又為社會各行各業的發展提供了有力的氣象保證。
4.1.2. 需求分析
在這套方案設計中，充分滿足用戶對該系統高效性、兼容性、可管理性和穩定性的要求。其中，高效性表現在系統本身能在用戶要求的時間內完成相應的數值預報計算的任務，節點機采用先進的系統架構，網絡設備具有高帶寬、低延遲的性能。兼容性表現在該系統硬件采用商業化的設備，軟件層面對操作系統和數值預報軟件的全面兼容。可管理性表現在用戶對設備和應用使用簡便，方便管理。穩定性表現在系統硬件運行正常，數值預報軟件能在硬件平臺上高效快速的運行。
4.1.3. 方案設計

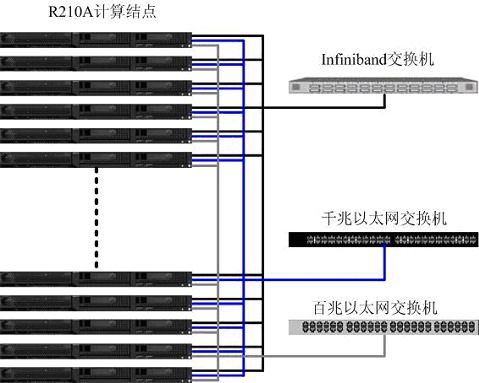

方案一
計算節點選擇曙光天闊R210A服務器，該服務器采用2路AMD Opteron248處理器，2G內存，73G熱插拔SCSI硬盤。I/O節點同樣采用R210A服務器，AMD Opteron248處理器，考慮到I/O節點數據存取比較頻繁的特點，內存擴展為4G，硬盤擴展為2塊146G熱插拔SCSI硬盤。I/O節點同時用戶登陸節點和管理節點使用。網絡方面，采用三網分離的模式。計算網用于并行計算時的數據交換和計算通訊，數值天氣預報作為通信密集型計算無論是通信次數還是通信量都很大，對網絡的延遲和帶寬都有較高的要求。針對這一特點我們采用Infiniband網絡作為計算網絡，Infiniband技術是采用RDMA傳輸機制實現了低延遲，高帶寬的新型網絡標準，滿足應用的需要。數據傳輸網的特點是帶寬要求相對較高，但對網絡延遲要求并不高，因此選擇性能適中的千兆以太網，并通過NFS的方式作為數據共享。而管理網主要是進行一些必要的系統管理、監控、登入等管理，同時又作為數據傳輸網絡的備份，對網絡性能的要求不高，因此使用一套百兆網絡。采用三網分離的模式可以為各個網絡之間提供互為備份的功能，提高了系統的高可用性。
方案二

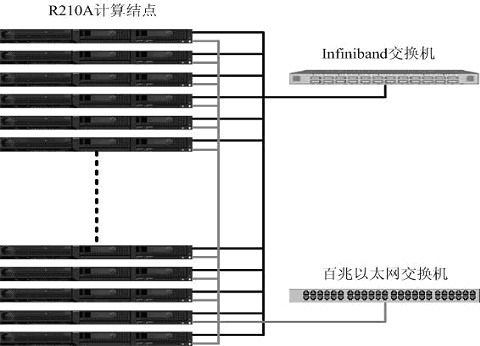

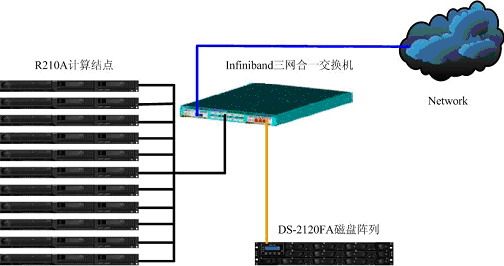

計算節點和I/O節點的選擇與方案一相同，主要區別在于對網絡的選擇，這里計算網絡和數據傳輸網絡將實現雙網合一，都是建立在Infiniband的高速網絡上。對于計算網絡是基于Infiniband的本地協議，它在操作系統看來HCA設備就像一個以太網卡一樣，這使得TCP/IP應用不用修改就可移植到Infiniband平臺環境，完全滿足在以太網上的所有應用。而對于數據傳輸網的NFS共享存儲的應用，是基于Inifiniband SDP（Sockets Direct Protoco）協議的NFS over SDP功能模塊。SDP協議負責本地Infiniband包的高效通信，采用RDMA文件處理機制，實現了0拷貝，而TCP/IP需要使用buffer進行3次拷貝。在實際應用中，SDP的性能是以太網的6倍左右。

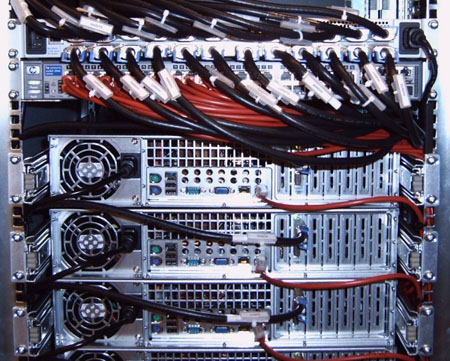

方案中采用Silverstorm公司的24端口交換機IO9024。IO9024交換機內部采用Mellanox InfiniScale-III (Anafa-II)24端口交換芯片；支持24個10Gbps Infiniband端口，背板帶寬為480Gbps；交換機只有1U；主要用于搭建24節點以下的集群。
主要特點包括：
* 每個交換機只有1-U，提供24 個 4X Infinband交換端口
* 交換機內部集成了完善的管理軟件SMA、PMA、BMA
* 交換機內嵌的子網管理軟件FM；通過連接交換機背板上的以太網接口可使用Infiniview和SNMP對交換機端口以及網絡結構進行管理、監控
* 模塊化、可熱插拔的冗余電源和風扇；
* 支持IBTA 1.0 和 1.1標準

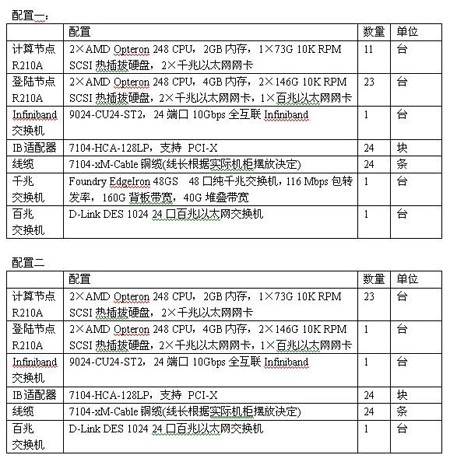

4.1.4. 建議配置
4.2. 氣象行業高性能計算及存儲方案設計(<24節點)
4.2.1. 項目背景
某某學校的氣象學院作為國內氣象教學研究的代表，承擔著對國內未來氣象人才的教學培養工作和天氣氣侯研究工作，長期以來從事天氣預報工作，在國內率先接觸和掌握了數值預報模式，并根據我國天氣情況、地形地貌特點，開發出適合我國國情的數值預報產品。為了對自行開發的程序進行調試和調優，更好的發揮數值預報軟件的功能，使之更好的服務于社會大眾，該學院從上級申請了一筆用于購買高性能計算集群的經費，用于數值天氣預報的研究和開發工作。
4.2.2. 需求分析
氣象學院經費有限，要求所構建的高性能集群具有極高的性價比。在有限的資金使用范圍之內，充分滿足數值預報工作，達到用戶預期的要求。根據分析，我們發現該氣象學院在教學和研究任務中，為了保證天氣資料實時有效，要求集群計算過程必須在一定的時間內完成，這樣對于預報和研究才有意義。另外，用戶對氣象數據存儲的要求也比較高，因?yàn)闅庀筚Y料的數據主要通過衛星接收取得，一次傳輸?shù)臅r間較長，必須保證數據的完整性和可靠性。 為了方便教學，需要保存長期的衛星資料，這樣才能分析天氣的近期變化，以及氣候的長期變化這樣的一個規律。
4.2.3. 方案設計
本方案中采用12臺曙光R210A服務器，該服務器采用AMD Opteron處理器，提供給用戶超強的處理能力，滿足了用戶對于降低計算時間的要求。在網絡方面，采用Silverstorm提供的IO5000交換機，同時連接存儲，以太網絡和Infiniband網絡，實現三網合一的網絡連接方式。該交換機提供12個Infiniband接口，同時提供兩個擴展槽，一個插槽可以插入VEx卡，實現3個以太網百/千兆的端口接入，另一個插入VFx卡，實現2個2G FC端口的接入。這種三網合一的網絡連接方式，簡化了網絡結構的復雜性、易于管理、降低硬件成本。在存儲方面提供了光纖磁盤陣列可直接連接到交換機的FC端口上，實現了光纖存儲網絡和IB網絡的連接。增強了存儲數據的安全性，提高了數據傳輸?shù)乃俣?，為日后存儲空間的擴展提供了有力的保證。
4.2.4. 建議配置
#p#page_title#e#
4.3. 流體力學應用計算機群設計（48節點以下）
4.3.1. 項目背景
隨著CFD（計算流體力學）逐步在各個行業的深入，CFD商業軟件Fluent有很大的發展前景。Fluent已經在航空航天、石油化工、建筑、熱能等大領域有廣泛應用。支持Fluent等大型CFD/CAE商業軟件的并行系統平臺的需求隨著國民經濟發展逐漸提高。
在航天領域fluent可以模擬復雜幾何模型的內、外流場?？梢赃M(jìn)行飛機內外流耦合計算、導彈飛行姿態過程模擬、氣動噪音數值模擬、染料箱液體振蕩模擬、飛行器部件溫度場數值模擬、發動機燃燒室燃燒模擬、火箭噴管模擬、彈道飛行模擬、冷卻系統模擬、換熱系統模擬等應用。
近年來我國的航空航天技術也已經趕上并超過一些發達國家的研究水平，在對這個領域的進一步探索中，無法完成大規模計算一直制約著前進的步伐，為此，航天三院的研究人員終于明確了一個目標“工欲善其事必先利其器”，加大對科研的投資力度，構建一套較大規模的48節點的高性能計算機群，為新的課題奠定良好的科研環境。
4.3.2. 方案分析
4.3.2.1. 應用分析
首先分析用戶應用，該項目中主要應用軟件是Fluent。Fluent是目前世界上廣泛使用的CFD商用軟件，用來模擬從不可壓縮到高度可壓縮范圍內的復雜流動。由于采用了多種求解方法和多重網格加速收斂技術，因而FLUENT能達到最佳的收斂速度和求解精度。靈活的非結構化網格和基于解算的自適應網格技術及成熟的物理模型，使FLUENT在層流、轉捩和湍流、傳熱、化學反應、多相流、多孔介質等方面有廣泛應用。Fluent屬于比較成熟的商業軟件，其應用模式具有很強的代表性。
完整的Fluent計算過程可分為三塊：
前端處理（Preprocessing）
計算和結果數據生成（compute an result）
后處理(Postprocessing)
前端處理通常要生成計算模型所必需的數據，這一過程通常包括建模、數據錄入（或者從cad中導入）、生成離開格等；做完前處理后，CFD的核心解釋器（SOLVER）——Fluent將根據具體的模型，完成相應的計算任務，并生成結果數據；后處理過程通常是對生成的結果數據進行組織和詮釋，一般以直觀可視的圖形形式給出來。其中中間處理的過程是最耗費計算單元的了。
根據上述3.1節可知fluent在普通千兆以太網上的性能加速比很好，在Infiniband上的性能也有相應的提升，但是投入較多，在資金允許的范圍內可以考慮采用高速網絡作為系統間的通訊介質。
本項目中用戶預算比較充裕，而且立項的目的就是為了盡可能快的完成計算任務，要求系統具有48個計算節點的能力。
4.3.2.2. 架構分析
由上文可知，Infiniband的交換機只有24口和144口兩種，此謂遺憾，但是由于Infiniband帶寬很高，還可以有很多種靈活的搭建模式?？梢苑譃?.3G-10G和5G-10G以及10G全互連的構建方式。
3.3G-10Gb CBB方案：

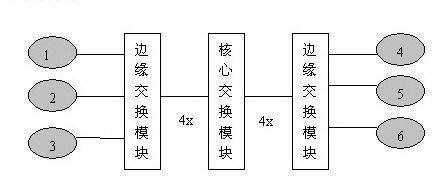

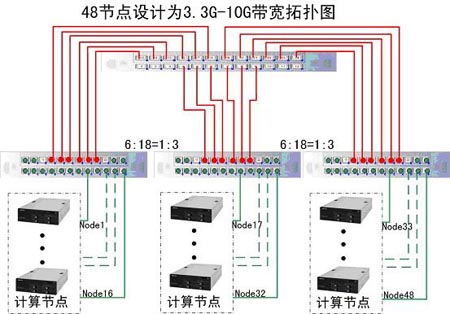

如圖所示為3.3Gb/s CBB* 方案
*：CBB (constant bisectional bandwidth)：恒定的半分帶寬指的是集群內部可用的帶寬是恒定的(例如：3.3 Gb/s).

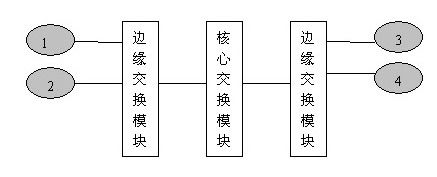

3.3~10Gbps Infiniband解決方案的工作原理：
a. 核心交換模塊和邊緣交換模塊的連線為10Gbps連接
b. 服務器（1、2、3、4、5、6）與交換機的連線全部為10Gbps連接。
c. 當圖中6臺服務器中僅有1和2通信時；通信帶寬為10Gbps。
d. 當圖中1和2、3和4同時通信時；最小通信帶寬為5Gbps。
e. 當圖中1和2、3和4、5和6同時通信時；最小通信帶寬為3.3Gbps。
由圖中可知，每一個最底層的邊緣交換模塊還有兩個端口屬于空余狀態，所以此結構圖適用于的最大計算節點個數為：18*3=54個，最小計算節點個數為：37個。即：該邏輯拓?fù)浣Y(jié)構圖適用性為：37~54個節點的3.3G~10Gb的高速交換架構。

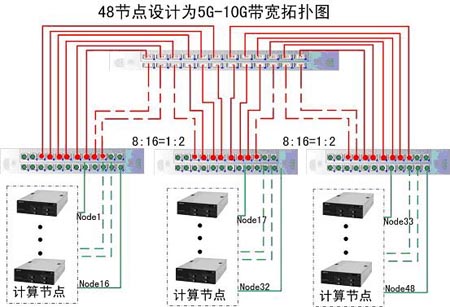

5G-10Gbps方案：
如圖所示為5Gb/s 方案，可以看出與3.3~10Gbps 的架構類似
5~10Gbps Infiniband 與3.3~10Gbps Infiniband解決方案的工作原理：相同
a. 核心交換模塊和邊緣交換模塊的連線為10Gbps連接
b. 服務器（1、2、3、4）與交換機的連線全部為10Gbps連接。
c. 當圖中4臺服務器中僅有1和2通信時；通信帶寬為10Gbps。
d. 當圖中1和2、3同時通信時；最小通信帶寬為5Gbps。
由圖中可知，每一個最底層的邊緣交換模塊均已占用，所以此結構圖適用于的最大計算節點個數為：16*3=48個，另觀察可知最小計算節點個數為：33個。即：該邏輯拓?fù)浣Y(jié)構圖適用性為：33~48個節點的5G~10Gb的高速交換架構。

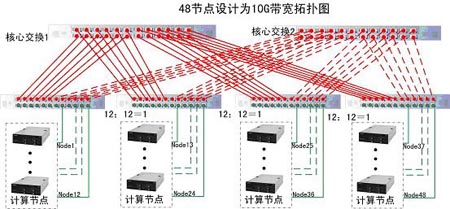

10Gbps全互聯的 FBB方案：
如圖所示為10Gb/s 方案，可以看出與5~10Gbps的架構有很多不同
10Gbps Infiniband的工作方式屬于標準的全互聯工作方式：每個邊緣交換模塊只有12個端口用于連接計算節點，其余12個端口中一半的端口用于連接核心交換模塊1，另一半用于連接核心交換模塊2，如此保證從node1至node48均可達到10G的帶寬。
由圖中可知，欲達到每個節點之間的交換帶寬均為10G則每個交換機只可連接12個計算節點，所以此結構圖適用于的最大計算節點個數為：12*4=48個，若上圖中的邊緣交換模塊為三個，則最大連接節點的個數為12*3=36個。即：該邏輯拓?fù)浣Y(jié)構圖適用性為：37~48個節點的10Gb的高速交換架構。
架構分析：
觀察上述三種邏輯圖：該項目為48節點的高性能計算系統，3.3G與5G的圖中區別僅僅是在5G的結構中多了兩條線纜連接，線纜的投資相對很小，所以建議該項目不必考慮3.3G連接方式，在投資允許的范圍內選擇5G連接架構或10G連接架構。
4.3.2.3. 擴展性分析

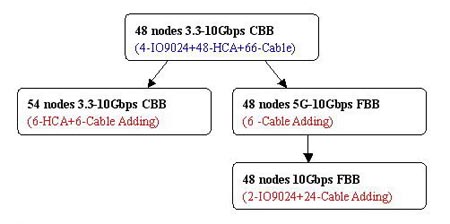

集群硬件升級方案：
注：
集群規模擴容（48節點升級到54節點）：只需要增加6塊HCA卡和6根線纜
集群帶寬擴展（3.3Gbps升級到10Gbps全互聯）：只需要增加2臺IO9024和30根線纜就可擴展到48節點的10Gbps全互聯。
集群軟件的升級：所有產品使用一套軟件，保證客戶使用Infiniband產品的易用性和一致性；當軟件新版本推出后，使用集群安裝輔助工具能夠快速的實現整個網絡的IB環境升級,保持客戶集群軟件平臺的先進性和高性能。

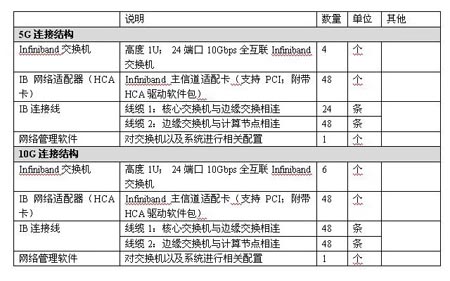

4.3.3. 建議配置
#p#page_title#e#
4. 有限元分析計算機群設計（64節點）
4.4.1. 項目背景
中科院某所是以進行廣泛的物質科學領域的計算和模擬研究為主要研究方向的研究所。還兼有開發新的計算技術和計算模擬方法的任務。對新方法的發展，包括從微觀到宏觀，從單體到多體系統，從經典到量子，從常溫常壓到極端條件等等領域的不同范疇不同尺度的計算模擬新方法，涉及到材料、能源、信息、 生物、環境等領域，及物理、數學、化學、生物、計算機科學等學科。不僅如此，中心還承擔著國家相關研究課題，主要體現在物理科學的模擬與計算、國內核心“物質模擬機”的研究運用和成為代表國家水平的開放中心上。
由于中心進行的項目多、復雜，往往多種應用程序要并行、串行, 而且CPU、RAM、存儲需求都很大。運用普通的超級計算機，模擬程序一旦運行，就會產生內存不夠等問題，往往嚴重影響甚至阻滯了科研的發展。因此，中心的科研急需利用更先進的信息技術和計算機設備來提高數據處理、計算的能力。
目前中心常用的軟件包括LS-Dyna、VASP等很成熟的商業軟件，應用范圍比較廣泛，8個研究室都要在一年內完成相關課題，研究任務必將繁重。雖然對計算的需求很大，但每個研究室并沒有充裕的資金和力量構建具一定規模的計算平臺，所以經過協商，采用“聯手”的方式構建較大規模的計算平臺，如此可以節省重復勞動、降低管理費用。經討論，構建一套64節點的高性能計算平臺，平時每個實驗室可以使用其中的一部分（8臺），如需要更多的資源可以跟管理人員提出申請，進行大規模計算。目前暫定主要應用軟件為LS-Dyna，若以后還有相關深入研究，則根據實際情況，增加其它軟件的支持。
4.4.2. 方案分析
4.4.2.1. 應用分析
該項目用于LS-Dyna的應用。LS-DYNA 是世界上最著名的通用顯式動力分析程序，能夠模擬真實世界的各種復雜問題，特別適合求解各種二維、三維非線性結構的高速碰撞、爆炸和金屬成型等非線性動力沖擊問題，同時可以求解傳熱、流體及流固耦合問題。在工程應用領域被廣泛認可為最佳的分析軟件包。與實驗的無數次對比證實了其計算的可靠性。
根據上文3.3分析，LS-Dyna應用在千兆以太網絡時的并行加速比并不是很好，尤其是到了16顆CPU，若采用高速網絡，并行加速比得到了大大的提升，所以該項目中非常建議用戶采用高速Infiniband網絡構建系統。
4.4.2.2. 架構分析
Infiniband網絡有其高效的一面，但也有其復雜的一面，或者可以稱其為靈活性很強。本項目中要構建一套64節點的高速網絡既可以通過普通的24口交換機搭建也可以直接選用144口的大規模交換機，節省了布線難度。

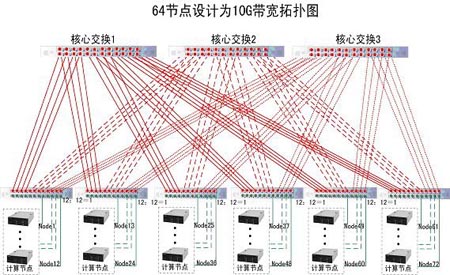

10G全互聯的網絡構架一：
如圖所示：該結構是通過標準24口交換機搭建起來的10G網絡系統，為了達到互聯的目的，每個交換機只可連接12個計算節點，所以此結構圖適用于的最大計算節點個數為：12*6=72個，即：該邏輯拓?fù)浣Y(jié)構圖適用性為：61~72個節點的10Gb的高速交換架構。
但僅僅通過拓?fù)鋱D即可以看出該網絡環境極為復雜，各個交換機交叉會有很多聯系，如此在項目實施的時候會比較困難，除非有比較有經驗的工程實施人員，而且整體系統在短期內不會發生變更才建議選用這種方式。
10G全互聯的網絡構架二：
上文曾經介紹過，Infiniband還有一種模塊式最大可達144口的交換機，該交換機屬于InfinIO9120模塊化交換機,高度只有7U，支持12個擴展插槽、每個插槽內可以插入12端口IB擴展模塊。InfinIO9120交換機具備很高的可靠性，每一款交換機都配備冗余的管理、電源和風扇；交換機的內部軟件可以很方便的升級。InfinIO9120交換機同樣采用silverstorm公司開發的Infiniview管理軟件對交換機進行管理和配置；保證用戶對silverstorm產品使用時感到一致；一臺InfinIO9120交換機可最大支持144個節點，以12節點為單位進行遞增，具有很高的靈活性和可擴展性。
IO9000系列交換機的擴展插槽中可供選擇的模塊：
12-端口4X （10Gb/s）Infiniabnd交換模塊。
64節點兩種方案對比：
采用多個24端口的交換機IO9024搭建，使用交換機較多，工程實現的難度稍大一些。但易于拆卸，使用方便。
采用IO9120，通過插入12端口的模塊進行擴展機群規模，操作簡單；另外可以通過插入SPINE核心交換模塊，來搭建3.3,6.6,10Gbps的解決方案，非常靈活。
4.4.2.3. 擴展性分析
集群規模的擴容：一臺IO9120交換機最多可以支持144端口10Gbps Infiniband連接，同時IO9120交換機支持與silverstorm其它交換機的堆疊，實現集群規模的擴容。
軟件的簡便升級：當軟件新版本推出后，使用快速安裝工具能夠快速的實現整個網絡的IB環境升級。

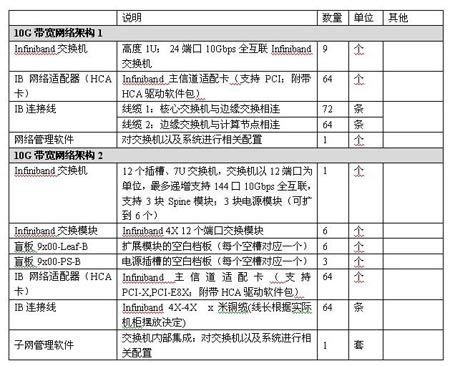

4.4.3. 建議配置
