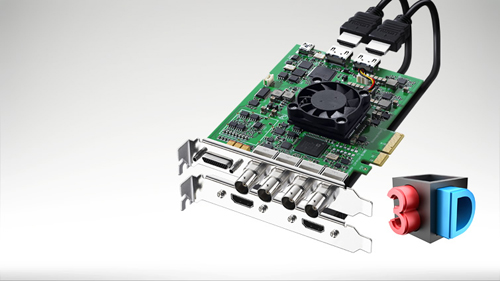

DeckLink HD Extreme 3D產品介紹
新DeckLink HD Extreme 3D的單路SDI和雙路SDI采集和回放特性可用于常規2D或新的立體3D工作流程！它配有Dual Link 3 Gb/s SDI、HDMI和模擬分量/復合/S-video接口，可處理4:2:2或4:4:4標清、高清、3 Gb/s HD-SDI和2K工程，還配備了AES和模擬平衡音頻、16通道SDI音頻、同步輸入和錄機遙控接口。SDI、HDMI和模擬分量支持多種視頻格式，高清最高可到1080p60。支持廣播級質量上變換、下變換和交叉變換，自帶高/標清內部Keyer連接各種設備
DeckLink HD Extreme 3D不僅能采集和回放SDI、HDMI、模擬分量、NTSC/PAL復合、S-Video信號，而且能夠在標清、高清和2K之間即時切換。DeckLink HD Extreme 3D配備了2通道AES/EBU和2通道XLR專業模擬音頻輸入和輸出，每個AES/EBU輸入都配有采樣率轉換器。它可以同HDCAM、HD-D5、HDCAM SR 、Betacam SP、Digital Betacam、HD 接收機、HDV 攝像機、電視機、切換臺等各種設備一起使用?，F(xiàn)在，DeckLink HD Extreme 3D支持Dual Link SDI和3 Gb/s SDI.如果有Sony HDCAM SR™這樣的錄機，您可以采集和回放4:4:4視頻，或者結合Blackmagic Design的HDLink Pro以24fps的幀率實時回放2k電影分辨率視頻。
立體3D工作流程
DeckLink HD Extreme 3D可通過交錯式或雙視頻流采集和回放的功能實現3D工作流程。交錯式是指左右眼圖像以奇偶場的形式復用，可以用標準剪輯軟件來編輯。雙視頻流是指DeckLink HD Extreme 3D利用雙鏈路Dual Link SDI線路采集和回放分別代表左右眼的兩路視頻流，兩路視頻圖像被采集為兩個分開的媒體文件。雙視頻流3D質量更高一些，因?yàn)槊總€眼睛的圖像都是全分辨率的，但是同目前的剪輯軟件的兼容性要稍差一些。
更多高清實時特效
DeckLink HD Extreme 3D的超快10 Gb/s連接可以直接為編輯軟件提供實時特效處理所需要的傳輸速度。和FireWire不同的是，PCI Express使您的CPU可以全力處理實時特效，在您升級到高清后，實時特效也不會受到任何限制。PCI Express的速度更快，因此可以輕松處理全分辨率2K數字電影等高級格式。只有高速PCI Express才能保證在您的工作室在升級到高清時仍然可以提供全面的實時特效處理。
強勁的圖像處理器
DeckLink HD Extreme 3D配有一個快速的視頻處理器，能夠執行高質量10 bit硬件上變換、下變換和交叉變換！現在只用編輯一次，你就可以得到標清、720HD或1080HD等不同版本，而CPU則專門用來處理實時特效。您可以選擇Letterbox、Anamorphic 16:9或Pillarbox 4:3模式！處理高清視頻時，下變換功能讓你可以同時監看標清和高清兩個版本，因?yàn)镾-video和復合視頻線路始終都在輸出經過下變換的信號。
3 Gb/s SDI連接能力
新DeckLink HD Extreme 3D是首款加入高速3 Gb/s SDI連接能力的采集卡。3 Gb/s SDI是SDI視頻標準的最新版本，使用一根BNC電纜就可傳輸4:4:4 RGB和2K電影視頻。3 Gb/s SDI數據傳輸率是普通高清SDI視頻的兩倍，但是可以即時切換到傳統標清和高清SDI。3 Gb/s SDI可實現4:4:4 RGB工作流程和全分辨率2K（2048 x 1556 @ 24fps）電影長片質量采集/回放。通過SDI傳輸2K將引發電影長片制作流程的革命，因?yàn)楝F(xiàn)在您可以將電影分辨率視頻輕易傳輸?shù)街谱鳝h(huán)境中的各個角落，您可以像處理”普通“視頻工作一樣處理電影項目！新DeckLink HD Extreme 3D在價格不變的情況下為您加入了電影剪輯能力！
內建HDMI
您會喜歡上DeckLink HD Extreme 3D的全分辨率HDMI輸入/輸出。 HDMI輸出可以2D或3D HDMI電視機或視頻投影儀實現全分辨率高清監看，而成本要遠低于專用高清廣播級監視器。 想象用電影尺寸的大屏幕視頻投影儀或電視機為客戶展示您作品是何等震撼！用內建HDMI輸入口可以從攝像機的HDMI輸出采集。 和FireWire采集不同，從消費級攝像機HDMI輸出口可以采集到高質量無壓縮視頻，您也可以使用JPEG、DVCPRO HD、ProRes等編輯軟件原生編碼格式。和FireWire編碼不同，剪輯軟件原生編碼結合高速10 Gb/s PCI Express使CPU能全力處理特效，因此您可以將更多實時特效直接回放到大屏幕顯示器和廣播級監視器。
高端質量
除了完全兼容SD-SDI和HD-SDI 4:2:2，新 DeckLink HD Extreme 3D還能通過Dual Link HD-SDI 4:4:4連接線路獲得能電影級質量。最新的Sony HDCAM SR系列錄機支持Dual Link 4:4:4標準。該標準包含更多色彩細節，能為您帶來全RGB色彩帶寬和高達10 bit的SDI視頻精度。通過PCI Express連在主機上時，可以采集/回放電影質量的真正無壓縮視頻。DeckLink HD Extreme 3D率先采用了最新的3 Gb/s SDI技術，讓您可以通過單根SDI電纜傳輸RGB 4:4:4、2K甚至立體3D視頻。3 Gb/s SDI技術是未來后期制作的視頻標準，使視頻制作“超越了高清電視分辨率”。DeckLink HD Extreme 3D非常適合連接Digital Betacam™、Panasonic HD-D5™和新的Sony HDCAM SR錄機。無壓縮10 bit視頻是目前SDI視頻系統中的最高質量，而在今天，只有無壓縮視頻才能滿足客戶對質量的苛刻要求，并保有精美的電影般畫質。
真正專業級音頻
DeckLink HD Extreme 3D支持非平衡AES數字音頻輸入、輸出，以及XLR平衡專業音頻，能夠?qū)崿F(xiàn)驚人質量并保持抽樣精確視、音頻同步。DeckLink HD Extreme 3D在每個AES/EBU輸入上配備了一個取樣率轉換器，因此您可以連接同步或未同步的各種數字音頻源。DeckLink HD Extreme 3D還為高清采集和回放加入了16通道SDI內嵌音頻支持，為標清采集和回放加入了8通道SDI內嵌音頻支持。
兼容主流視頻軟件
DeckLink HD Extreme 3D兼容Windows XP™、Windows Vista™、Windows 7、Mac OS X™和Linux操作系統， 您可以使用Apple Final Cut Pro™、Adobe Premiere Pro™、Adobe After Effects™、Adobe Photoshop™、eyeon Fusion™等自己偏好的視頻制作軟件，而且能夠在2K、1080HD、720HD、NTSC /PAL之間快速切換。。
多款免費實用軟件
附送的Photoshop™插件可用于采集和輸出靜幀。Blackmagic Media Express™讓您可以通過RS-422遙控錄機進行精確到幀的采集和回放。Blackmagic Disk Speed Test™可以檢測您的磁盤陣列速度，測試結果以幀率表示。
DeckLink的領先的質量、靈活性和容易承受的價格已經引發了廣電行業的革命，使其轉變成為了一個真正的創意行業。設計師、編輯人員、蒙版繪景師和特效師不用再租賃按小時收取租金的昂貴設備了，因此他們的創意將得到充分釋放。來看DeckLink是如何改變了這個行業并幫助它從一個設備租賃行業轉變?yōu)橐粋€令人興奮的創意行業。
質量

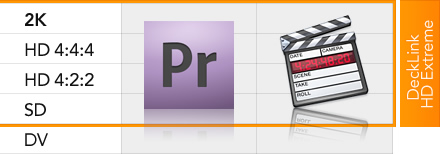

Final Cut Pro™和Premiere Pro®等軟件不限于處理某種分辨率或質量，比如說，他們可以處理DV視頻，但是這并不是說它們只能處理DV質量。你是否能得到DV、無壓縮標清或高清質量取決于系統中安裝的視頻卡，而不是軟件。為系統添加一塊DeckLink卡，就相當于添加了真正的無壓縮10 bit質量。
10 bit無壓縮具有很高的質量，實際上要高于Digital Betacam™錄機提供的質量，因?yàn)樗静淮嬖谌魏我曨l壓縮。這就是說您所有的編輯和設計工作的質量都要高于那些昂貴的預建系統！這也是為什么在世界范圍內有眾多高端用戶選擇DeckLink制作高質量電視廣告、電視劇和電影長片。10 bit無壓縮HD-SDI已經是頂級的高清質量了。
速度

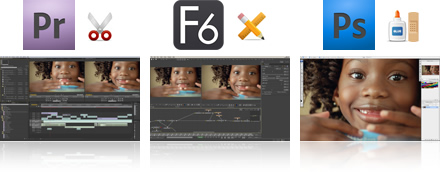

DeckLink系統比其它解決方案成本更低，因此您可以讓更多人一起處理同一個項目。在過去，一臺昂貴的系統只能由一個操作人員使用。因?yàn)樘嘿F，大部分公司只買得起一套這樣的系統。DeckLink系統價格低廉，幾個分工不同的工作人員可以協作處理同一個任務，而且制作質量和以前的昂貴系統提供的質量相同。比如，您可以讓一個不太了解電視知識的圖形設計師用Photoshop®處理圖形，再把這些圖形發送給Final Cut Pro™或Premiere Pro剪輯師用。設計師不必了解有關電視的任何知識，他們以前用Photoshop是為了印刷或網絡，只不過現在是為電視行業做設計。您需要的是設計師們的創意和技巧！
剪輯人員可以把精力投入到剪輯，而不用管字幕和圖形，這樣他們的時間可以被更好地利用。在同一時間，不同的工作人員可以同時完成自己的任務，而他們也是各個環節中的專門人才，所以這是一個效率更高的工作流程。
選擇軟件

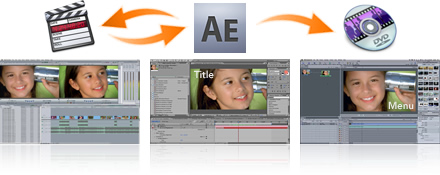

有了DeckLink，您可以根據項目要求選擇軟件。如果您正在剪輯，需要某種復雜特效時，您可以快速轉移到另一個更適合制作特效的程序中。比如您可以從Final Cut Pro™轉到After Effects®，制作完特效后可以快速回到編輯軟件中。所有的媒體文件都是標準QuickTime™文件，導入時不需要花時間渲染，放入程序就能直接使用。
制作結束后，可以快速轉入DVD Studio Pro™或Encore DVD®，將無壓縮文件制作成高質量DVD。如果有提供新功能的軟件上市，只要它是利用QuickTime™或DirectShow™ AVI開發的，就可以和DeckLink一起使用。
軟件應用人員眾多
配合DeckLink卡的軟件也可用于DV編輯等對質量要求不高，但需要較小尺寸的應用。在今天，有成千上萬的人都在使用相同的工具，他們不用接受再培訓就可以直接投入到高端制作中。他們可以制作DV，也可以做無壓縮標清，甚至高清，因?yàn)椴还芴幚淼氖鞘裁吹馁|(zhì)量或者電視標準，軟件的操作方式都是一樣的。如果缺少圖形設計師,您可以很快找到這方面的高水平人才，他們會很快地融入到您的電視制作工作流程中，因?yàn)樗麄儽旧砭秃苁煜hotoshop這樣的軟件。不用進行繁瑣的專門培訓可以降低您的成本，這也意味著您可以為自己的團隊加入更多蒙版繪景師、圖形設計師等制作人才，將團隊的制作提升到一個更高的水平。

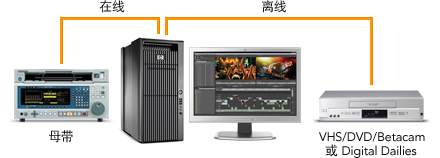

在線和離線編輯
您可以先進行離線編輯，然后再用相同的工具進行在線編輯。DeckLink支持無壓縮在線質量，而在Mac OS X™上，DeckLink支持ProRes、DV、JPEG等可用于離線工作的壓縮格式。
用DeckLink采集和回放無壓縮10 bit是一種比離線制作更高效的方法。您可以用無壓縮質量處理所有工作，而當工作完成后，無須再進行在線制作，非常適合處理工期緊張的工作。削減掉離線處理的過程確實可以節省時間，降低成本。
緊跟最新技術
在安裝了DeckLink的系統上，您總是可以利用最新的技術。在SGI或其它昂貴計算機的基礎上搭建的封閉式系統所面臨的問題在于它們的成本太高。購買這些封閉式系統后，您得在很長一段時間之后才能賺回成本。這就是說，可能得5年或更長時間之后，您才能用最新的型號淘汰這種系統。DeckLink使用的是標準快速的Mac™、Linux™或 Windows™計算機，因此一年之后您就可以通過購買最新的型號獲取更高的速度。當然，老的型號也不用丟，它們可以用來制圖或者處理一些對速度要求并不高的任務，因此您的投資可以得到很好的保護。一方面您可以使用任何新的操作系統，添加新的應用程序，另一方面，我們也在持續不斷推出新的驅動，使您的系統總能保持廣泛的兼容性。請查看我們的技術文章獲得更詳細的信息。
自定義您的系統
您可以根據自己的需要自定義DeckLink系統。您可以按照自己喜歡的方式選擇DeckLink卡和應用軟件等系統組件。比如，如果您只在Mac OS X™上制作DVD，那么只用加一塊DeckLink卡和DVD Studio Pro™就行了。DeckLink還能提供錄機控制，因此您可以直接從磁帶采集視頻片段。如果您是在Windows™上做剪輯，只用添加一塊DeckLink和Premiere Pro就能搭建一套高質量剪輯解決方案。和您當?shù)氐腂lackmagic經銷商談?wù)勀墓ぷ髁鞒绦枨螅麄儠槟可泶蛟煲惶鬃钸m合的解決方案！
DeckLink卡速度更快、質量更好、成本更低，因此您可以為制作團隊中的每個人都定制一套專用系統?，F(xiàn)在整個團隊可以相互協作，這種變化無疑是革命性的！
|
|
DeckLink HD Extreme 3D™
|
|

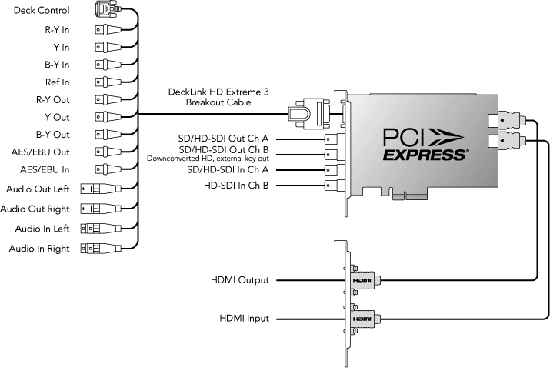

接口
|
|
|
SDI視頻輸入
|
2 x 10-bit 兼容SD/HD/2K以及2D/3D。
支持3 Gb/s單鏈路4:2:2/4:4:4和雙鏈路4:2:2/4:4:4。 |
|
SDI視頻輸出
|
2 x 10-bit 兼容SD/HD/2K以及2D/3D。
支持3 Gb/s單鏈路4:2:2/4:4:4和雙鏈路4:2:2/4:4:4。 |
|
模擬視頻輸入
|
1 x 分量YUV，3個BNC接口，可切換為S-Video或復合。 分量支持高清和標清。
|
|
模擬視頻輸出
|
1 x 分量YUV，3個BNC接口，可切換為S-Video和復合。 分量支持高清和標清。
|
|
HDMI視頻輸入
|
1 x HDMI A型接口
|
|
HDMI視頻輸出
|
1 x HDMI A型接口
|
|
SDI音頻輸入
|
16通道，內嵌于標清、高清和2K。
|
|
SDI音頻輸出
|
16通道，內嵌于標清、高清和2K。
|
|
模擬音頻輸入
|
2通道專業平衡模擬音頻，XLR接口。
|
|
模擬音頻輸出
|
2通道專業平衡模擬音頻，XLR接口。
|
|
HDMI音頻輸入
|
8通道，內嵌于標清和高清。
|
|
HDMI音頻輸出
|
8通道，內嵌于標清和高清。
|
|
AES/EBU 音頻輸入
|
2通道非平衡，配備采樣率轉換器。
|
|
AES/EBU 音頻輸出
|
2通道非平衡。
|
|
同步輸入
|
標清、720p50、720p59.94、1080i50和1080i59.94格式的黑場（Blackburst），或任意高清或2K格式的三電平同步（Tri-Sync）。
|
|
設備控制
|
兼容Sony™ RS422的錄機控制端口。
通過軟件控制串口的發送或接收方向。 |
|
計算機接口
|
PCI Express 4通道，兼容4、8和16 PCIe插槽。
|
|
標準
|
|
|
2K格式支持
|
2048 x 1080PsF23.98、2048 x 1080p23.98、2048 x 1080PsF24、2048 x 1080p24、2048 x 1080PsF25、2048 x 1080p25、2048 x 1556PsF23.98、2048 x 1556PsF24和2048 x 1556PsF25。
|
|
高清格式支持
|
720p50、720p59.94、720p60、1080PsF23.98、1080p23.98、1080PsF24、1080p24、1080PsF25、1080p25、1080PsF29.97、1080p29.97、1080PsF30、1080p30、1080i50、1080p50、1080i59.94、1080p59.94、1080i60和1080p60。
|
|
標清格式支持
|
625/25 PAL、525/29.97 NTSC 、525/23.98 NTSC、480p。
|
|
SDI符合標準
|
SMPTE 259M、SMPTE 292M、SMPTE 372M、ITU-R BT.656和ITU-R BT.601。
|
|
多碼流支持
|
SDI、HDMI和分量模擬視頻連接可以在標清和高清間切換。 SDI可以在270 Mb/s標清SDI、1.5 Gb/s HD-SDI、3 Gb/s高清和2K SDI之間切換。
|
|
視頻抽樣
|
4:2:2、 4:4:4
|
|
色彩精度
|
10 bit
|
|
色彩空間
|
4:2:2 YUV和4:4:4 RGB
|
|
SDI元數據支持
|
V讀取的VITC用于移除3:2 pulldown。最多可利用文件中的3條視頻行進行VANC采集和回放。 HD RP188。 CC字幕。
|
|
音頻抽樣
|
電視標準采樣率48 kHz，24 bit量化。
|
|
HDMI配置
|
HDMI自動配置顯示器。
|
|
HDMI分辨率
|
以像素一一對應的方式（全分辨率）輸出給所連接的設備。
|
|
HDMI色彩精度
|
10 bit
|
|
復制保護
|
依照法律規定，HDMI輸入不能從受到版權保護的HDMI視頻源采集。在采集或發行前一定要確認版權所有。
|
|
處理
|
|
|
色彩空間轉換
|
硬件實時
|
|
高清下變換
|
內建，回放高清視頻格式時，高質量下變換器在SDI A輸出口輸出HD-SDI，在SDI B輸出口輸出SD-SDI，在復合輸出口和S-Video輸出口輸出標清模擬信號。模擬視頻切換為分量后，可選擇輸出高清或標清?？蛇x擇Letterbox、Anamorphic 16:9和Center Cut 4:3三種下變換模式。
|
|
高清上變換
|
內建，高質量硬件上變換，在回放時將標清上變換為720HD或1080HD?？蛇x擇4:3 Pillarbox、14:9 pillarbox和16:9 zoom模式。通過HD-SDI、HDMI和模擬分量輸出高清。
|
|
交叉變換
|
內建，高質量硬件交叉變換，在回放時將720HD轉換為1080HD，或?qū)?080HD轉換為720HD。
|
|
立體3D處理
|
雙視頻流SDI采集和回放。
|
|
日附帶軟件
|
Mac OS X™上的Media Express、Disk Speed Test、LiveKey、Blackmagic系統偏好設置（System Preferences）和Blackmagic驅動。 Windows™上的Media Express、Disk Speed Test、LiveKey、Blackmagic控制面板（Control Panel）和Blackmagic驅動。 Linux上的Media Express、Blackmagic控制面板（Control Panel）和Blackmagic驅動。
|
|
固件升級
|
固件內建于驅動軟件。 在系統啟動時加載，或通過更新工具加載。
|
|
安裝
|
PCI Express 4通道，兼容Mac、Windows和Linux計算機的4、8、16通道PCI Express插槽。 Mac OS X™系統應采用基于Intel技術的Mac Pro計算機。 請點擊技術支持頁面查看完整的系統要求。
|
