EDIUS高標清非編網絡系統配置

新聞/專題類節目是電視臺、制作公司、企事業單位等主要制作的節目類型之一，隨著現代資訊的不斷膨脹，以單機為主的制作方式已不能滿足大業務流程化制作的需要，同時網絡基礎設施的不斷完善，為網絡化視頻制作提供了硬件基礎。但是新聞與專題節目的制作對網絡帶寬及特殊流程的要求，是簡單網絡連接不能實現的。

為了解決客戶的實際問題，雷特公司專門開發了基于千兆以太網的新聞/專題節目制作網絡。雷特新聞/專題節目制作及流程管理綜合網絡使用成熟的千兆以太網技術，并參考新聞、專題類節目制作的標準流程，結合Canopus優異的非編技術。為新聞及專題節目制作提供了一個能夠文稿管理、視音頻素材共享、協同編輯的綜合平臺。

為電視臺、制作公司，軍隊院?；蛐@電視臺等用戶實現低成本、高效的新聞/專題非編網絡解決方案。



網絡流程說明首先由欄目成員進行新聞/專題的報題，其中包括內容、配音文稿、字幕文稿、提示語文稿等相關文稿的申報；報題經上級主管審核批準后，欄目成員在上載工作站或有卡非編工作站登陸進入相關報題并進行報題私有素材的上載；同時，配音人員和演播室人員通過報題管理模塊，根據此報題的配音文稿、字幕文稿、以及本欄目的導語片段、尾語片段等相關內容進行配音和錄制工作，然后，將配音文件和錄制片段上傳到中央存儲區上相關欄目的共享素材區中；欄目成員在非編工作站的帳戶內進行私有素材的編輯操作，同時將相關欄目共享素材區中的配音文件、字幕文件和錄制的片段等下載到本地進行編輯。其次，欄目成員完成編輯操作后，輸出低碼流格式文件，并上載到中央存儲區成片待審目錄中。

欄目責編對待審新聞/專題成片進行在線實時觀看，并對成片反饋文字意見，決定通過還是修改；如審核通過后，欄目成員將成片生成AVI文件并上載到欄目的成品庫中。最后，當完成本欄目某一時段包含的多條目成品片段后，再由欄目串編人員根據串編單將相關時段欄目片頭、演播室導語片段、所有條目成品片段、尾語片段等，串編成本欄目成品片，然后生成低碼流素材報上級部門責審進行審批；部門責編對欄目提交的成片進行審核，同時反饋文字意見，決定通過還是修改；如通過，由欄目串編人員將成片AVI文件提交至部門成品文件目錄，由部門串編人員將部門所有成片送交播出部，至此完成制作流程。

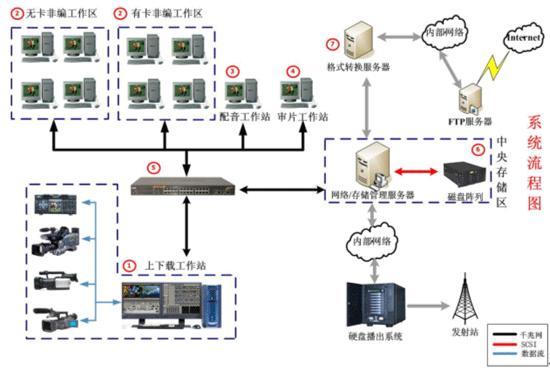

網絡中各部分說明

①
上下載工作站主要是進行外部各種信號源的上載，并將網絡中各終端工作站制作完成的項目工程或EDL表進行工程合并或?qū)?/span>EDL表進行最后的輸出。系統可選用EDIUS HD/SD、或EDIUS SP/NX(帶HD擴展件)非編卡，從而可以兼容目前所有的SD、HD、DV、DVCAM、 Profressional DV及HDV設備，還可以通過增加選件兼容SONY的XDCAM光盤系統和松下的DVCPRO50、DVCPRO HD和P2卡系統。

②
有卡/無卡非編工作站終端可使用Canopus的DVStorm XA Plus非編卡或無卡工作站。有卡工作站由于硬件支持，可以進行比較復雜的編輯制作，并也可實現素材的上下載工作，無卡工作站主要進行簡單的編輯和字幕疊加及后期配音工作，然后將制作的項目文件以工程或EDL表的形式進行保存。有卡工作站的硬件可選用DVStorm XA Plus。軟件使用EDIUS Pro編輯軟件，可添加無限軌道的音視頻及圖文軌道，并可實現AVI、Mpeg1/2、MOV等多種格式的混合編輯，以滿足目前用戶多格式編輯的需要。

③
配音工作站用于進行節目配音。

④
審片工作站用于部門或欄目等管理人員對中央存儲區中的低碼流素材進行實時在線審看。

⑤
千兆交換機實現標清編輯工作站與數據服務器之間的千兆以太網絡連接。

⑥
中央存儲區主要包括兩部分：

網絡/存儲管理服務器和磁盤陣列

◆網絡/存儲管理服務器主要是進行整個新聞/專題制作網絡以及視音頻共享存儲空間的管理，同時在服務器中安裝雷特公司的非編網絡管理軟件，并在各終端工作站安裝非編網絡客戶端軟件，從而實現新聞 #p#page_title#e#/專題非編網絡中部門、欄目的構建及用戶管理權限的分配和管理。

◆磁盤陣列用于集中保存新聞/專題網絡中的所有視音頻素材，并通過網絡/存儲管理服務器來進行磁盤陣列的空間劃分和管理，以使各終端工作站進行視頻素材的調用和訪問。選用的磁盤陣列使用SATA或SAS接口，空間容量最大可擴展到24TB，具有安全可靠的RAID控制方式，可實現多種RAID級別（0、1、3、5、0+1等），帶有雙冗余電源、雙風扇、熱插拔硬盤盒，支持在線熱插拔維護。達到了全冗余的效果，不僅確保網絡高速的數據傳輸，同時又具備高度可靠的安全性。

⑦ 格式轉換服務器主要是將新聞/專題網絡中制作好的音視頻節目，通過使用ProCoder多格式轉換服務器根據需要可以自動、快速而簡單的從一種視頻格式轉換為另外任何一種視頻格式，轉換完的文件，既可以保留在中央存儲區的磁盤陣列中，也可以直接通過內部網絡上傳到FTP服務器，進行網絡新聞/專題的發布。雷特非編網絡管理軟件在整個新聞/專題非編網絡中，使用雷特非編網絡管理軟件進行管理，分別在服務器中安裝了非編網絡視頻管理軟件，在終端工作站安裝非編網絡客戶端軟件。

軟件主要實現非編網絡中部門、欄目的構建及用戶權限的管理，可對用戶帳號、權限、節目文件信息、硬盤空間、設備使用情況等進行管理。軟件支持對素材的自動化處理，需要保留的素材打上標記，只有特定的人員才可以進行刪除操作，對普通素材實行定期自動刪除，達到硬盤空間的自動化管理。系統自動記錄網絡上任何操作所發生的站點、時間、用戶等網絡日志，以供網絡管理員對網絡操作的監督，確保網絡的安全性，從而使非編網絡能夠在安全、穩定并可靠的管理狀態中運行

系統配置

標準的新聞/專題制作流程的非編網絡新聞/專題制作是一個有著復雜的邏輯關系并結合自身需要和特點的工作流程，而作為新聞專題/網絡的一個重要特征就是要使這種流程成為網絡化的操作，基于這種前提，雷特公司開發的網絡管理軟件就是具有標準的新聞/專題制作流程規范的網絡編輯方案，并且客戶可根據實際流程，定制自已所需的流程。這樣既沿用了傳統的工作流程模式，又發揮了網絡化的編輯優勢。 #p#page_title#e#

存儲資源可得到充分利用的網絡平臺雷特公司開發的網絡管理軟件可進行素材生存周期、私有素材區、共用素材區等進行設置，對超過生存周期的素材，管理系統將自動進行刪除，使有限的中央存儲區空間得到最大化的利用。高共享性、高安全性的網絡系統新聞/專題制作網具有高度的可靠性和安全性，通過管理軟件不僅可對部門、欄目、用戶進行分級的權限設置，還可對部門、欄目、用戶使用的中央存儲區級別進行分級共享和管理，這樣就避免了人為的破壞和無意識的誤操作造成損失。同時，系統中設有二級恢復機制，保證了節目制作的高安全性。

非編系統的軟、硬件具有廣泛兼容性使用的上下載工作站系統根據選用的硬件，可具備廣泛的視頻接口，可兼容目前所有的SD、HD、DV、DVCAM、HDV、Profressional DV、*DVCPRO50、*DVCPRO HD、*P2以及*XDCAM設備；編輯工作站使用的EDIUS Pro非編軟件，也是目前支持文件格式最多的軟件，可兼容DV AVI、無壓縮AVI、Mpeg1/2、MOV、MP3、TGA序列、PSD、MAYA的Iff序列等，并可實現不同格式的實時混編，以及NTSC/PAL、不同分辨率素材的混編，同時提供的軟件插件，還可以很好的支持第三方軟件，如Premiere、After Effects、Photoshop等。

高度靈活、布設與管理簡單的網絡方案整個網絡方案采用成熟的星型千兆以太交換網絡，單點故障不會影響整個網絡的正常運行。在布設過程中與100M以太的步驟完全相同不需復雜的安裝調試。編輯軟件為全中文操作，符合國內編創人員的使用習慣，提供類似傳統編輯設備的操作界面。 通過管理軟件，可使用戶不受固定機位的影響，可在不同的終端工作站進行用戶登陸，進行私有素材的操作和編輯。

網絡規模易于擴展、非編系統易于升級為高清網絡規模易于擴展和升級，可方便的升級為光纖網絡，存儲空間可在線擴容，以滿足日后業務和節目量增長的需要。同時可升級性，還體現在Canopus硬件獨有的“無限可升級技術－非編卡的實時能力會隨著主機性能的提升而得到提高，現有的標清非編系統可方便的升級到高清編輯系統，以適應未來電視行業的發展標準。

適用于任何用戶的低成本、經濟性解決方案 整套網絡方案采用低成本的千兆以太網絡，使用高性價比的Canopus非編板卡，大幅降低了方案成本，適合于任何用戶實現“經濟型非編網絡”，從而有效地節約用戶投資，保證了用戶在資金允許的范圍內，盡可能地選用先進的網絡設備、非編系統與管理軟件,提高了非編網絡的性價比。
