優化高性能計算(HPC)的性能

如何能優化高性能計算(HPC)的性能?這個問題問的很好。從定性的層面上來說這個問題很容易回答，答案就是更快的處理器，更多容量的內存，表現更佳的網絡和磁盤輸入/輸出子系統。但當你要在決定是否購買Linu集群時這樣的回答就不夠準確了。2007年6月網上技術交流會上(Webinar)所做的這個議題對于如何提高計算機性能做了詳盡的論述。在此次議題中我們會使用更多的量化指標來做講解。首先要論述的是對術語的定義來縮小此次議題的范圍。

什么是高性能計算?

高性能計算簡單來說就是在16臺甚至更多的服務器上完成某些類型的技術工作負載。到底這個數量是需要8臺，12臺還是16臺服務器這并不重要。在我們的定義下我們假設每一臺服務器都在運行自己獨立的操作系統，與其關聯的輸入/輸出基礎構造都是建立在COTS系統之上。簡而言之，我們正在討論的就是Linux高性能計算集群。

一個擁有20000臺服務器的信息中心要進行分子動力學模擬無疑是毫無問題的，就好比一個小型工程公司在它的機房里運行計算流體動力學(CFD)模擬。解決工作負載的唯一限制來自于技術層面。接下來我們要討論的問題是什么能直接加以應用。

量度(Metrics)

時至今日已經很少有人再討論有關Linux高性能計算集群的純性能問題。目前我們碰到的更多是這樣的字眼：性能(Performance), 每瓦特性能(Performance/Watt), 每平方英尺性能(Performance/Square foot)和 性能價格比(Performance/dollar)等，對于上文提及的20000臺服務器的動力分子簇來說，原因是顯而易見的。運行這樣的系統經常被服務器的能量消耗(瓦特)和體積(平方英尺)所局限。這兩個要素都被計入總體擁有成本(TCO)之列。在總體擁有成本(TCO)方面取得更大的經濟效益是大家非常關注的。

接著上面的論述，此次議題的范圍我們限定在性能方面來幫助大家理解性能能耗，性能密度和總體擁有成本(TCO)在實踐中的重要性。

性能的定義

在這里我們把性能定義為一種計算率。例如每天完成的工作負載，每秒鐘浮點運算的速度(FLOPs)等等。接下來的討論中我們要思考的是既定工作量的完成時間。這兩者是直接關聯的，速度=1/(時間/工作量)。因此性能是根據運行的工作量來進行測算的，通過計算其完成時間來轉化成所需要的速度。


定量與定性

在上個章節中我們提到，此次議題是如何對Linux高性能計算集群的性能進行量化分析。為此我們接下來要介紹部分量化模型和方法技巧，它們能非常精確的對大家的業務決策進行指導，同時又非常簡單實用。舉例來說，這些業務決策涉及的方面包括：

購買---系統元件選購指南來獲取最佳性能或者最經濟的性能

配置---鑒別系統及應用軟件中的瓶頸

計劃---突出性能的關聯性和局限性來制定中期商業計劃

原型Linux集群(Prototypical Linux Cluster)

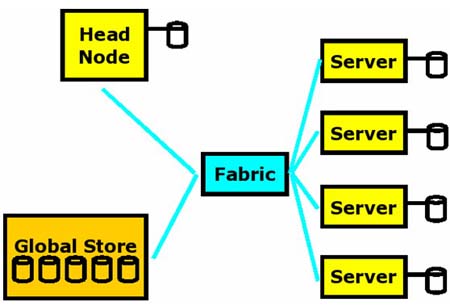

我們文中的Linux高性能計算集群模型包括四類主要的硬件組成部分。(1)執行技術工作負載的計算節點或者服務器 (2)一個用于集群管理，工作控制等方面的主節點 (3)互相連接的電纜和現在高度普及的千兆以太網(GBE) (4)一些全球存儲系統，像由主節點輸出的NFS文件一樣簡單易用。下面我們通過圖示1來向大家進行詳解。


一個簡單量化的運用模型

這樣一個量化的運用模型非常直觀。在一個集群上對既定的工作完成的時間大約等同于在獨立的子系統上花費的時間：

e

(1)時間(Time)=節點時間(Tnode)+電纜時間(Tfabric)+存儲時間(Tstorage)

Time = Tnode + Tfabric + Tstorag

這里所說的時間(Time)指的是執行工作量的完成時間，節點時間(Tnode)是指在計算節點上花費的完成時間，電纜時間(Tfabric)是指在互聯網上各個節點進行互聯的完成時間，而存儲時間(Tstorage)則是指訪問局域網或全球存儲系統的完成時間。As in the webinar，有關電纜時間(Tfabric)和存儲時間(Tstorage)的議題我們稍后會為大家陳述。我們先來關注節點時間(Tnode)這個關鍵詞。計算節點的完成時間大約等同于在獨立的子系統上花費的時間： #p#page_title#e#

(2)節點時間(Tnode)=內核時間(Tcore) +內存時間(Tmemory)

這里所說的內核時間(Tcore)指的是在微處理器計算節點上的完成時間。而內存時間(Tmemory)就是指訪問主存儲器的完成時間。這個模型對于單個的CPU計算節點來說是非常實用的，而且能很容易的擴展到通用雙插槽(SMP對稱多處理)計算節點。為了使第二套模型更加實用，子系統的完成時間也必須和計算節點的物理配置參數相關聯，例如處理器的速度，內存的速度等等。

計算節點

下面讓我們來一起關注圖示2中的計算節點原型來認識相關的配置參數。圖示上端的是2個處理器插槽，通過前端總線(FSB-front side bus)與內存控制中心(MCH)相連。這個內存控制中心(MCH)有四個存儲信道。同時還有一個Infiniband HCA通過信道點對點串行(PCIe)連接在一起。

象千兆以太網和串行接口(SATA)硬盤之類的低速的輸入輸出系統都是通過芯片組中的南橋通道(South Bridge)相連接的。在圖示2中，大家可以看到每個主要部件旁邊都用紅色標注了一個性能相關參數。這些參數詳細的說明了影響性能(并非全部)的硬件的特性。它們通常也和硬件的成本直接相關。舉例來說，，處理器時鐘頻率在多數工作負荷狀態下對性能影響巨大。根據供求交叉半導體產額曲線原理，處理器速度越快，相應成本也會更高。高速緩存存儲器的體積也會對性能產生影響，它能減少主頻所承載的工作負荷以提高其運算速度。處理器內核的數量(Ncores)同樣會影響性能和成本。內存子系統的速度可以根據雙列直插內存模塊頻率(fDIMM)和總線頻率(fBus)進行參數化，它在工作負荷狀態下也對性能產生影響。同樣，電纜相互連接(interconnect fabric)的速度取決于信道點對點串行的頻率。而其他一些因素，比如雙列直插內存模塊內存延遲(DIMM CAS Latency)，存儲信道的數量等都做為次要因素暫時忽略不計。



我們能使用的性能參數

在圖示2中標明的6個性能參數中，我們保留四個和模型相關的參數。首先讓我們先忽略信道點對點串行的頻率(fPCIe)，因?yàn)樗饕绊懙氖请娎|相互連接(interconnect fabric)速度的性能，這不在我們此次議題討論范圍之列。接下來讓我們注意一下雙列直插內存模塊頻率(fDIMM)和總線頻率(fBus)會由于內存控制中心(MCH)而限于固定比率。在目前使用的雙核系統中，這些比率最具代表性的是4:5, 1:1, 5:4。我們一般情況下只會用到其中的一個。高速緩存存儲器的體積非常重要。在這個模型中我們保留這個參數。內核的數量(Ncores)和內核頻率也非常重要，保留這兩個參數。

高性能計算(HPC)模型

接下來的章節我們講解的是數學運用模型。這但對于數學運算是個挑戰，讓我們一起來關注這個模型。

這第二個模型的基本形式在計算機體系研究領域已經存在了很多年。A普通模式是：

(3) CPI = CPI0 + MPI * PPM

這里的CPI指的是處理器在工作負荷狀態下每執行一個指令的周期。CPI0是指內核CPI，MPI I則是指在工作負荷狀態下高速緩存存儲器每個指令失誤的次數(注釋：在高性能計算領域，MPI主要用于信息傳遞界面，在此處主要是指處理器構造慣例)，PPM是指以處理器時鐘滴答聲為單位對高速緩存存儲器每個指令失誤的次數的記錄。第二和第三個方程式相互吻合。這第一個術語代表的是處理器，第二個術語代表的是內存。

通過圖示我們可以直觀的看到，假設每項工作下執行的P指令的工作負荷與代表處理器的頻率的內核頻率(每秒鐘處理器運行周期的單位)再與方程式(3)相乘，就得到了方程式(4):

Tnode = (CPIo * P) * (1 / fcore) + (MPI * P) * PPM * (1 / fcore)

在這里我們要注意(CPIo * P)是以每項工作分配下處理器的運行周期為單位，對微處理器架構上運行的既定工作負荷通常是個恒量。因此我們把它命名為α。(處理器周期本身無法對時間進行測算，如果乘以內核的頻率就可以得到時間的測算標準。因此Tnode在方程式(4)的右邊)。 #p#page_title#e#

(MPI * P)也是同理。對于既定工作負荷和體系結構來說它也是個恒量，但它主要依賴于高速緩存存儲器的體積。我們把它命名為M(MBcache)。而PPM是指訪問主存的成本。對于既定的工作負荷來說，通常是個固定的數字C。PPM乘以內存頻率和總線頻率的比值(fcore / fBus)就從總線周期(bus cycles)轉化成了處理器周期。因此PM = C * fcore / fBus。套入M(MBcache)就可以得到：

(5) Tnode = α * (1 / fcore) + M(MBcache) * (1 / fbus)

這個例子說明總線頻率(bus frequency)也是個恒量，方程式(5)可以簡化為方程式(6)：

(6) Tnode = α * (1 / fcore) + β

在這里Tcore = α * (1 / fcore)，而Tmemory = β(也就是公式2里的術語。我們把這些關鍵點關聯在一起)。首先在模型2里，公式5和公式6都有堅實的理論基礎，因?yàn)槲覀円呀?jīng)分析過它是如何從公式3推理而來(它主要應用于計算機體系理論)。其次，目前的這個模型4個硬件性能參數的3個已經包括其中。還差一個參數就是內核數量(Ncores)。

我們用直觀的方式來說明內核的數量，就是假設把N個內核看做是一個網絡頻率上運行的一個內核，我們稱之為N*fcore。那么根據公式(6)我們大致可以推算出：

(7) Tcore ~ α / (N*fcore)

Tcore~ ( α / N) * (1 / fcore )

我們也可以把它寫成：

(8) αN = ( α / N)

多核處理器的第一個字母Alpha可能是單核處理器的1/N次。

通過數學推算這幾乎是完全可能的。

通常情況下我們是根據系統內核和總線頻率(bus frequencies)來衡量計算機系統性能，如公式(5)所闡述的。但是公式(5)的左邊是時間單位--這個時間單位指的是一項工作量的完成時間。這樣就能更清楚的以時間為單位說明右側的主系統參數。同時請注意內核的時鐘周期τcore(是指每次內核運行周期所需的時間)也等同于(1 / fcore)?？偩€時鐘(bus clock)周期也是同理。

(9) Tnode = αN * τcore + M(MBcache) * τBus

這個公式的轉化也給了我們一個完成時間的模型，那就是2個基本的自變量τcore和τBus呈現出直線性變化。這對我們稍后使用一個簡單的棋盤式對照表對真實系統數據進行分析是有幫助的。

這個模型是如何工作的?

公式(9)中的這個模型好處何在呢?為了回答這個問題，首先讓我們一起來分析兩項常用的基準測試指標，Linpack(注釋：指標為實數，指HPC采用高斯消元法求解一元N次稠密線性代數方程組的每秒處理次數)和Stream(注釋：對單環境和多重負荷時的內存性能進行測評的基準)。我們通常會對他們進行綜合的考量，這兩者主要適用于商業領域。舉例來說，Linpack基準測試運用的是邊界元素方法，主要適用于模擬飛機雷達橫截面或者模擬潛艇聲學回音。Stream基準測試的核心則運用于高性能計算應用編碼的方方面面。他們代表了矢量或者Level 1 BLAS。這兩項基準測試指標都非常的有用因?yàn)樗麄儚牟煌嵌却砹烁咝阅苡嬎愎ぷ髁款l譜的兩個極端。Linpack測試的是內核的計算范圍，而Stream主要針對的是內存訪問。這兩項工作是對完成時間模型(1)一個很好的初始測試。

Linpack測試：內核范圍的工作負載

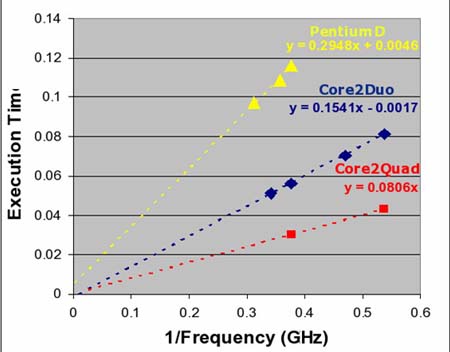

圖示3向我們展示的是使用了三個不同的多核CPU(以英特爾S3000PT服務器為基礎)的Linpack完成時間以及使用一個單獨的CPU系統τcore的結構圖。第一臺CPU是英特爾公司的PentiumD(Netburst microarchitecture)雙核運行多種頻率可達到3.2 GHz。對于這項工作負載Linpack完成時間數據點用黃色三角標注。數據點連成的直線用黃色虛線表示。

第二臺CPU是英特爾公司的酷睿雙核處理器Core 2 Duo (Conroe)運行四組頻率達到2.66 GHz。這個CPU的數據點和連成的直線用藍色標注。第三臺CPU是英特爾公司的酷睿四核處理器Core 2 Quad(Kentsfield)運行兩組頻率達到2.4 GHz。它的數據點和連成的直線用紅色標注?？偩€頻率(bus frequency)在266 MHz頻率下保持恒量。結合方程式(1)和線性圖可以清楚的看到β或者M(jìn)(MBcache) * (1/ fBus )都為零。 #p#page_title#e#

假設Linpack能完全脫離高速緩存存儲器運行而且?guī)缀醪辉傩枰L問主存儲器，那就能符合用戶的需求。我們希望Tmemory或者β也能為零，這一點通過線性圖已經可以確認。在這個方面模型看起來是不錯的。接下來我們來分析每個數據點的變化情況。舉例來說，酷睿雙核處理器Core2 Duo的四個數據點連接成一條幾乎完全精確的直線。在這些數據點的范圍內，我們可以推斷系統真實的物理性能運算與τcore成線性關系。由此我們也可以斷定這個模型一個重要的方面--那就是τcore內的物理性能運算成直線型。

Stream測試：總線范圍的工作負載

現在我們來關注一下這個線程的傾斜度。從方程式(9)我們知道了傾斜度與αN的值相吻合。由此我們可以推斷αN = α / N 。那就是說多核并行的工作負載完成時間傾斜度與單核相比是在同等工作負載下完成時間傾斜度的1/N次。從酷睿雙核處理器Core 2 Duo的直線分析，我們會發現斜面值為0.154，而C酷睿四核處理器ore 2 Quad的直線斜面值為0.0806。這是個1.91x和期望的2x的標準比。誤差率大概在5%，這對于實際應用來說已經足夠好了。

把Pentium D和酷睿雙核處理器 Core 2 Duo的傾斜度進行對比，我們可以看到alpha (α)的另外一面。這兩個處理器都是雙核的，但是酷睿四核處理器Core 2 Duo每個時鐘周期能執行4個SSE2指令而Pentium D只能執行兩個。Linpack的工作負載能夠利用SSE2指令集的完成時間單位。因此我們希望Pentium D的斜面值應該是2x酷睿雙核處理器Core 2 Duo的斜面值。

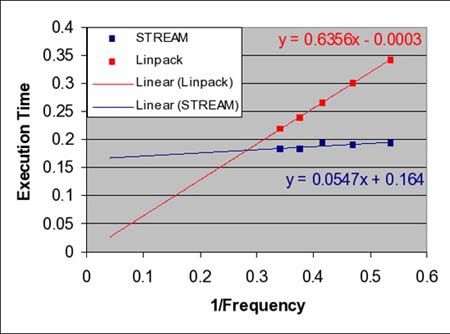

圖示4展示的是在酷睿雙核處理器Core 2 Duo平臺系統上執行工作負載的Linpack和Stream結構圖。象圖示3一樣，Linpack線性圖有一個接近于零的測試值傾斜度比較大。Stream的線性圖則正好相反。它的值相對較大，傾斜度卻非常小。這種計算行為適用于總線范圍內的工作負載。處理器的速度對于Stream工作負載的完成時間影響非常小。

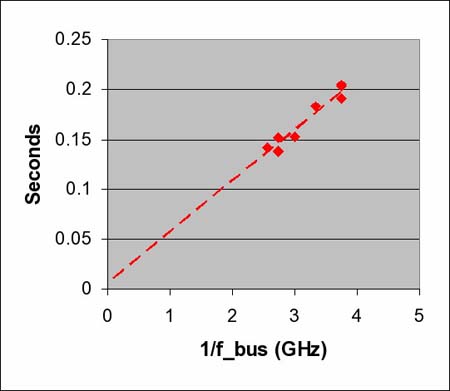

總線的頻率(類似于MCH的速度和DIMM的速度)對Stream性能測試會有什么影響呢?從圖示5我們可以看到前端總線頻率(fBus)變化情況的影響。這些數據來自于使用酷睿雙核處理器Core 2 Duo的ASUS P5B系統?？偩€頻率(fBus)和內核頻率的比值固定在7上就簡單了許多?？偩€頻率(fBus)和雙列直插內存模塊頻率(fDIMM)兩項不同的比值分別為1:1和4:5。

圖示5中的線性圖說明了內存時間(Tmemory)的變化情況是和總線時鐘周期τBus成正比的。我們能看到這張圖示上有兩處截然不同的數據點。這些點和1:1 的總線頻率(fBus)比值相吻合而雙列直插內存模塊頻率(fDIMM)比值是4:5。

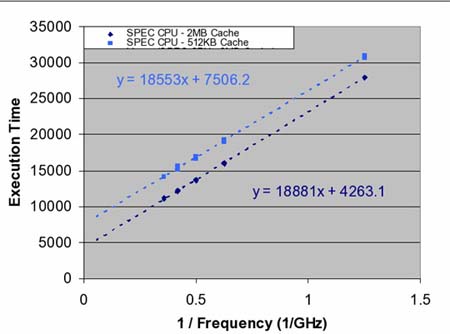

更為復雜的工作負載：SPEC_CPU2000
