基于Gaussian 03 的計算化學集群系統方案
1. Gaussian 軟件簡介
1.1. Gaussian 軟件功能介紹
Gaussian 是做半經驗計算和從頭計算使用最廣泛的量子化學軟件,可以研究:分子能量和結構,過渡態的能量和結構,化學鍵以及反應能量,分子軌道,偶極矩和多極矩,原子電荷和電勢,振動頻率,紅外和拉曼光譜,NMR,極化率和超極化率,熱力學性質,反應路徑。計算可以模擬在氣相和溶液中的體系,模擬基態和激發態。Gaussian 03 還可以對周期邊界體系進行計算。Gaussian 是研究諸如取代效應,反應機理,勢能面和激發態能量的有力工具。
Gaussian 03 是由許多程序相連通的體系,用于執行各種半經驗和從頭分子軌道(MO)計算。Gaussian 03 可用來預測氣相和液相條件下,分子和化學反應的許多性質,包括:
_ 分子的能量和結構
_ 過渡態的能量和結構
_ 振動頻率
_ 紅外和拉曼光譜(包括預共振拉曼)
_ 熱化學性質
_ 成鍵和化學反應能量
_ 化學反應路徑
_ 分子軌道
_ 原子電荷
_ 電多極矩
_ NMR 屏蔽和磁化系數
_ 自旋-自旋耦合常數
_ 振動圓二色性強度
_ 電子圓二色性強度
_ g 張量和超精細光譜的其它張量
_ 旋光性
_ 振動-轉動耦合
_ 非諧性的振動分析和振動-轉動耦合
_ 電子親和能和電離勢
_ 極化和超極化率(靜態的和含頻的)
_ 各向異性超精細耦合常數
_ 靜電勢和電子密度
計算可以對體系的基態或激發態執行??梢灶A(yù)測周期體系的能量,結構和分子軌道。因此,Gaussian 03 可以作為功能強大的工具,用于研究許多化學領域的課題,例如取代基的影響,化學反應機理,勢能曲面和激發能等等。
Gaussian 03 程序設計時考慮到使用者的需要。所有的標準輸入采用自由格式和助記代號,程序自動提供輸入數據的合理默認選項,計算結果的輸出中含有許多解釋性的說明。程序另外提供許多選項指令讓有經驗的用戶更改默認的選項,并提供用戶個人程序連接Gaussian 03的接口。作者希望他們的努力可以讓用戶把精力集中于把方法應用到化學問題上和開發新方法上,而不是放在執行計算的技巧上。
1.2. Gaussian 軟件主要組成模塊(并行)介紹
Gaussian 03 軟件由很多子程序構成,一個Gaussian 03 執行程序會啟動多個子程序分段執行,其中部分程序可以并行執行,部分程序只能串行執行。下面是這些程序的功能介紹,本方案中主要標出可并行的程序:
鏈接 功能
L302 (并行) 計算重疊積分,動能和勢能積分
L502 (并行) 迭代求解SCF 方程(用于通常的UHF 和ROHF ,所有的直接方法,以及SCRF)
L506 (并行) 進行ROHF 或GVB-PP 計算
L508 (并行) 二次收斂SCF 程序
L510 (并行) MC-SCF
L602 (并行) 單電子特性(勢,場,和場梯度)
L701 (并行) 單電子積分一階或二階導數
L703 (并行) 雙電子積分一階或二階導數(spdf)
L906 (并行) 半直接的MP2
L913 (并行) 計算后-SCF 能量和梯度項
L914 (并行) CIS,RPA 和Zindo 激發能;SCF 穩定性
L1002(并行) 迭代求解CPHF 方程;計算各種特性(包括NMR)
L1014(并行) 計算解析的CIS 二階導數
L1101(并行) 計算單電子積分導數
L1110(并行) 雙電子積分導數對Fock 矩陣的貢獻
L1112(并行) MP2 二階導數
通常的Gaussian 運算程序由以上這些子程序和其它串行子程序組成的序列組成,其中通常會包含一些串行部分和一些并行部分。在可并行程序部分可以通過集群系統獲得更高的性能。
1.3. Gaussian 軟件并行方式
Gaussian 03 軟件主要采用兩種并行方式,對于IBM 小型機或者SGI 的Origin系列或者Altix 系列的高性能機來說,主要采用基于OpenMP 的并行方式。
OpenMP 并行方式可以運行在基于共享內存方式或者基于 #p#page_title#e#NUMA 體系結構的高性能計算機上采用多線程的方式實現高速并行。這也是Gaussian 系列軟件最早采用的并行方式。對于目前最流行的集群系統,Gaussian 系列軟件也引入了Linda并行庫來實現多機的并行作業。TCP-Linda 是專門為Gaussian03 設計,實現G03分布式并行的必需程序。Gaussian 03 軟件可以在執行任務的時候選擇Linda 并行方式還是共享內存方式。當然,基于OpenMP 的并行方式將受到單節點的CPU數的限制。例如如果服務器的CPU 數為8,則采用Gaussian 03 的OpenMP 并行方式將最多使用8 顆CPU 并行工作。
2. Gaussian 03 并行平臺系統分析
從本章開始,將著重闡述北京宏劍公司對Gaussian 03 運算并行平臺的系統分析,從而幫助我們?yōu)橄蛴脩籼峁┮惶拙哂凶顑?yōu)性能價格比的方案做好準備。
2.1. 關于g03 在并行集群平臺上的加速比
Gaussian 03 的問題規模會隨著計算題目的復雜程度、所選取的粒子數目、所選基組的數目、使用的基函數的數目以及算法收斂快慢等多種因素的變化而變化;在很多領域中,Gaussian 03 計算只需要普通的PC 機就可以進行,但是同樣也有很多使用PC 機無法解決的問題,這個時候,采用并行技術的Gaussian 03計算就成為了解決該類問題的必然方法。目前Gaussian 03 中幾個比較消耗CPU的Link 都實現了并行。一個采用了優秀方法的運算題目可以使得Gaussian 03 在并行平臺上的運算效果更好。以Gaussian 03 的Benchmark 中的test397 為例,其并行部分主要集中在Link 502 和Link 703,這兩個部分都可以實現很好的并行。
下面是Gaussian 03 軟件的test397 測試在并行平臺上的并行測試結果:

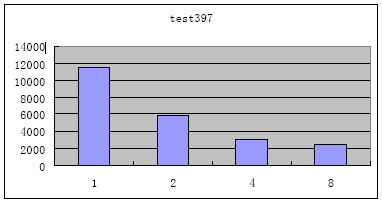

Test397 在并行平臺上的加速比
如圖,綜坐標是運行時間(Wall time),以秒為單位;橫坐標是CPU 個數,其中4 顆CPU 以內采用了sharemem 的形式,8 顆CPU 的并行采用了Linda 并行的方式。我們可以看到在目前的測試規模下,test397 在并行集群系統上顯示了較為良好的性能加速比,這也就意味著過去需要一天才能算完的題目可以在4個小時以內完成運算。這也標志著很多大規模的題目可以在規定的時間內運算完畢并獲得滿意的結果。
因此,通過并行集群配合Linda,Gaussian 03 計算可以取得很好的性能突破,這使得采用集群作為Gauusian 03 計算的硬件平臺成為一個發展趨勢。同時,該平臺具有較CC-NUMA 平臺以及小型機平臺更高的性能價格比,這也使得集群技術成為Gaussian 03 計算的必然趨勢。
2.2. g03 采用Linda 并行和OpenMP 并行的性能差別
為了了解Linda 并行和OpenMP 并行之間的性能差距,我們進行了下面的實
驗:
實驗平臺:
1、2×H4402(運行Linda 并行作業test415,采用2 顆CPU 并行)
2、1×H4402(運行OpenMP 并行作業test415,采用2 顆CPU 并行)

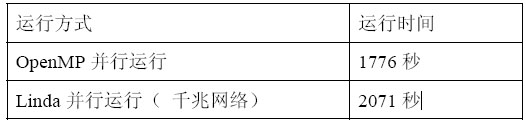

運行結果:
從表中可以清楚地看到,采用OpenMP 的并行方式的計算題目運算效率更高,當然,這需要在硬件層面上解決OpenMP 的問題――即采用多CPU 的高性能節點機。
2.3. 關于g03 對內存的需求
Gaussian 計算是對內存要求非常高的計算,在整個運算過程中有一個參數(%mem)可以控制使用的內存總量,利用這些內存可以使得很多計算速度更高,同時將該參數提高將可能提高整個運算的運算速度。不過該參數的設置也不是越大越好,實驗證明,當該參數達到一定程度的時候,運算的性能并不會隨著參數值的增加而提高。另外對于一些計算,采用64 位系統將可能花費更高的內存。

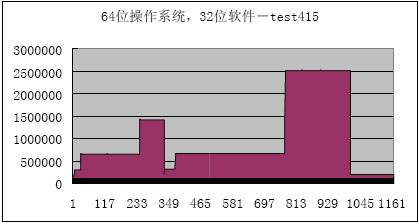

下圖是對test415 的內存消耗的描述:
Test415 內存消耗
從圖中可以清楚地看到,test415 計算分為兩個階段(表現在test415 運算題目上,是兩個Link),并且內存消耗有所不同,最大可以達到

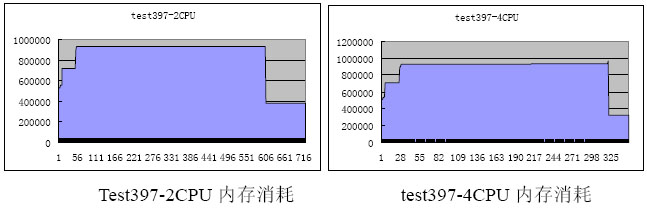

同時對于同樣的計算問題,系統所使用的內存總量是不變的,下面是對于test397,我們采用2CPU 并行和采用4CPU 并行的方式所測得的內存消耗:
從上圖可以確定,Gaussian 03 計算對于相同規模的問題,其使用的內存總量是一定的。因此在配置Gaussian 應用系統的時候應該充分考慮到這一點,在節點數和單節點內存中找到一個最佳的契合點。
2.4. 關于g03 對系統IO 吞吐能力的需求
對IO 能力的需求主要分為三個方面:
1)對存儲容量的要求
2)對存儲速度的要求
3)對存儲安全性的要求
Gaussian 03 計算通常是在計算的開始階段將一些計算內容寫入一個文件中,然后在后面的計算過程中不斷地修改這個文件并最終獲得計算結果,所以Gaussian 03 計算的時候會在開始階段出現整個運算過程的IO 最高峰,并在后面計算的過程中始終保持較小的IO。下圖是test397 的磁盤占用量:

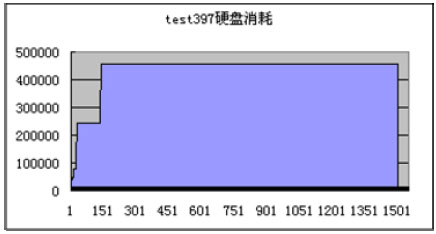

Test397 硬盤消耗
Gaussian 03 計算部分算例對于存儲容量有著很高的要求,通常的Gaussian 03計算需要至少
Gaussian 03 計算對系統的IO 能力具有一定的要求,經過測試,對于Gaussian計算中對IO 要求較高的一些應用來說,其IO 吞吐需求可以達到50Mb/s,這個速度對本地硬盤和本地RAID 以及磁盤陣列都不會構成很大的資源緊張,但是對于采用NFS 共享文件系統存取策略的用戶來說,這個速度接近NFS 的數據存取帶寬,因此,采用NFS 文件系統作為整個Gaussian 03 計算集群系統的載體將會帶來Gaussian 03 計算的瓶頸。下圖是某一Gaussian 03 計算程序的IO 變化圖:

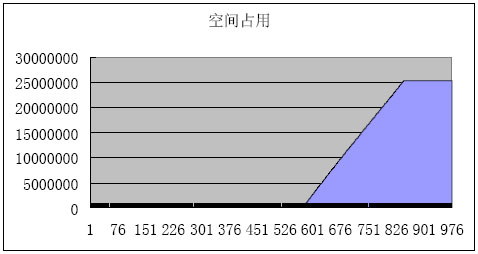

某計算空間占用變化過程
我們看到整個計算在一段時間內實現寫文件的操作(500 秒左右),實現了
大約25Gb 的文件寫,這樣平均存儲訪問帶寬達到近50Mb/s。
在存儲安全性上,由于Gaussian 計算中間過程的文件并不被用戶使用,所以對存儲的安全性Gaussian 03 計算并沒有太高的要求,只要保證在運算過程中文件系統以及存儲介質沒有出現本質的故障就可以確保Gaussian 計算的順利進行。當然,對于結果的log 文件需要具有很好的存儲策略以提供給用戶進行結果分析和顯示。
2.5. 關于g03 對系統網絡能力的需求
Gaussian 03 計算程序?qū)ο到y(tǒng)網絡能力的需求主要體現在兩個方面:
1、 計算通信網絡的需求。Gaussian 03 應用程序采用Linda 并行程序進行并行通信,Linda 并行通信的時候會進行大量的系統通信和同步,這就需要網絡最好具有更好的帶寬和更低的延遲。目前一些專用網絡(如Myrinet 和Infiniband)具有更高的系統帶寬和通信延遲,但是Linda 并行程序暫時并不支持這些高性能網絡。所以Gaussian 并行應用通常都采用基于標準TCP/IP 協議的以太網絡。當然,我們也可以在高速網鏈路上運行TCP/IP 協議,最大程度地提高整個系統的帶寬和延遲性能。
2、 數據通信網絡的需求。Gausian 03 應用通常采用NFS 文件系統實現節點間的數據同步和程序的同步,而NFS 文件系統的性能取決于在數據通信鏈路上所采用的網絡設備。這就要求數據通信網絡應盡量采用全線速、無阻塞的交換設備。

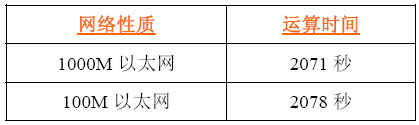

為了確定網絡帶寬對Gaussian 03 計算的影響,我們對test415 用2 顆CPU的linda 進行計算,分別比較了千兆網絡和百兆網絡的性能,下面是測試結果:
可以看到 #p#page_title#e#
2.6. 關于g03 的應用部署問題
g03 應用通常不會采用太多的CPU 計算太大規模的問題,通常情況下32 個CPU 的并行計算的規模已經被認為是較大規模的計算。同時由于該計算需要反復的驗證過程,所以通常g03 計算采用分布式計算的方式,將多個計算任務分配到集群系統或者高性能計算機系統中,這個時候,針對Gaussian 03 計算的方案中就必須體現對系統的應用部署的優化。解決這個問題的關鍵點主要有如下幾點:
1、您的應用最多希望使用多少CPU?
假設您的應用最多希望使用32 顆CPU,則在配置集群系統方案的時候要提供至少32 顆CPU 同時計算的能力,同時為了滿足冗余的需求,最好配置一倍左右的CPU 數。
2、您的大規模應用和小規模應用的計算頻率比是多少?
同樣假設您最多希望使用32 顆CPU,但是使用這么大規模進行計算的情況非常少,大部分的應用都是在8 顆CPU 以內進行的,則在部署系統的時候建議將這些系統按照8CPU 一組進行部署,并提供多組整合的能力,以確保大計算任務的順利完成。
3、您的計算問題是否需要大量的IO 處理?
這個問題同樣很關鍵,因?yàn)槿绻捎妹總€(gè)計算任務都使用單獨的存儲系統方案得話,通常造價較高,性價比不好,但是如果整個系統僅有一個存儲入口,則在大量IO 頻繁計算需求下,會造成整個系統的不可用。因此您的計算是否大多都是IO 量大的應用和是否都是CPU 量大的應用將決定整個系統的IO 節點數量和計算節點數量的比值。
4、您的系統是否具有良好的作業管理能力?
利用成熟的作業管理系統可以實現對計算資源的充分調度,極大地降低管理員的管理成本,從而提高整個系統可用性。
2.7. 操作系統和操作系統內核對g03 計算的影響

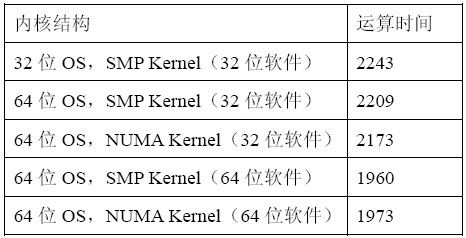

通常的共享內存服務器系統主要有兩種架構,一種是基于NUMA 結構的內存訪問架構,另外一種是基于SMP 的內存訪問架構,兩種架構的最主要的區別是在訪問統一的內存空間的時候,NUMA 架構CPU 會優先訪問離自己最近的內存,而SMP 架構的CPU 訪問所有內存的速度是一樣的。顯然,在這樣的架構條件下,采用NUMA 結構的CPU 可能會帶來系統性能的提高。但是實驗證明對于Gaussian 03 軟件來說,這些內存訪問帶來系統性能的提高并不大,如下是對test415 用1 顆CPU 計算所得到的結果:
這其實和Gaussian 計算的特點有關,Gaussian 計算采用Link 計算的方式,內部有非常多的子運算程序,用來完成一個整體運算的不同步驟。而在這些子應用程序進行切換的時候,我們發現其切換的CPU 是非常隨機的,有的時候采用CPU0,有的時候采用CPU1,或者切換的CPU2,CPU3,等等。所以在計算的時候,特別是采用多線程進行計算的時候,CPU 無法確保會訪問離自己最近的內存,這也是操作系統和軟件層共同作用的結果。不過上面的測試結論至少證明,采用64 位系統下的64 位Gaussian 03 軟件的應用性能可以超過32 位系統下的32 位Gaussian 03 應用性能。
2.8. 小結
經過前面的分析,我們認為構建一個計算化學計算硬件平臺需要注意以下幾點:
1、 Gaussian 計算可以通過并行計算機實現性能的提高。
2、 Gaussian 計算對計算能力的需求是很大的,越多的CPU 將提供越強大的計算能力
3、 Gaussian 計算對內存的需求很大,通常一個CPU 至少要配置
4、 Gaussian 計算對IO 的需求是根據應用的不同而不同的,并且如果采用多任務計算的分配方法,則建議在IO 層面進行全面的優化
5、 Gaussian 計算的并行部分采用單節點內并行較多節點內并行效率更高,并且Linda 軟件需要額外的付費,所以對于小規模的應用應使其盡量在一個節點內完成。
6、 Gaussian 計算無法使用高速專用網,在高速專用網上運行 #p#page_title#e#TCP/IP協議是一個折中的方案。
7、 Gaussian 計算64 位程序會獲得更高的性能(對于有些應用),同時64 位程序可以突破Gaussian 應用的硬盤使用限制,為更大規模的計算做好準備。
