從上個世紀的80年代開始，工程設計和科研領域開始研發和應用三維虛擬設計系統。1992年，SGI發布了一套專業的3D API——OpenGL 1.0（Open Graphics Library）。OpenGL是與硬件無關的軟件接口程序，它能在不同的操作系統間進行無縫移植。因此，基于OpenGL開發的三維軟件都具有良好的移植性，可以獲得更為廣泛的應用。因此，從早期的CV、UG、CATIA和Pro/E等大型三維設計系統開始，到后期出現的PC平臺主流三維設計軟件，如Solidworks、Solidedge等，均基于OpenGL API，而代表專業三維圖形應用的OpenGL也從1992年1.0版本，逐漸發展到了如今的2.1版本。

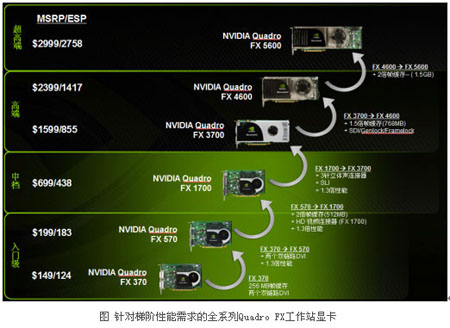

這些基于OpenGL接口的專業三維圖形應用對計算機性能提出了更高乃至許多特殊的需要，而常見的計算機系統和圖形系統無法滿足要求，因此就誕生了圖形工作站和工作站顯卡產品。近年來，隨著PC性能的提高，NT工作站的專業圖形性能很大程度上，取決于圖形工作站所采用的專業圖形卡。人們習慣于把這些專業圖形卡稱為“工作站顯卡”、“工作站圖卡”或“專業顯卡”。工作站顯卡面向機械設計、建筑設計、工業設計和動畫影視制作等專業影響、圖形領域，為這些領域的專業工作者提供強大的三維圖形加速支持。目前，在市場上最常見、最主流的工作站顯卡是由NVIDIA公司提供的Quadro FX系列產品，絕大部分市場上銷售的工作站產品都預裝了Quadro FX系列的工作站顯卡。憑借在GPU（圖形處理核心）研發領域超強的實力，自2007年之后，NVIDIA公司針對CAD/CAM和DCC領域用戶不同層次的需求，Quadro FX系列包括了多款不同性能檔次的產品。其中包括入門級別的Quadro FX 370、Quadro FX 570，中端的Quadro FX 1700，高端的Quadro FX 3700、Quadro FX 4600和超高端的Quadro FX 5600。

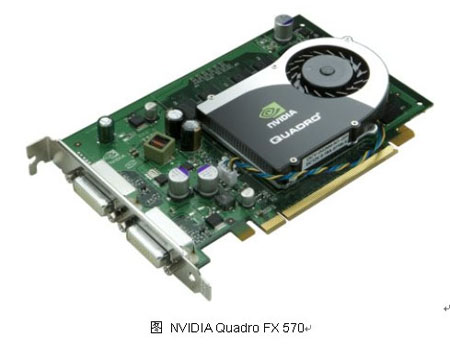

在Quadro FX系列工作站顯卡中，目前最主流的、最常用的是Quadro FX 570、Quadro FX 1700、Quadro FX 3700和Quadro FX 4600。這四款產品全部是2007—2008年度發布的新產品，均支持DirectX 10.0、OpenGL 2.1及Shader Model 4.0技術，對高質量三維影像、動畫及實時工業造型的支持提高到了一個新的層次。同時，這四款產品采用了旋轉格線全景反鋸齒技術，確保了色彩準確性和模型/線條邊緣的圖像品質。四片卡都采用PCI Express X16接口，保證了圖形處理器與芯片組之間的數據傳輸速度。
2007年后發布的所有NVIDIA Quadro FX工作站顯卡都采用了統一渲染架構，不再是傳統意義上的渲染管線，這一技術可以使著色器模擬各種模型的物理特征，如光源效果中的光源散布、反射、折射及BRDF模型等，又如鑄造物表面、多孔表面和塑料體表面等物質表面的效果特性。實時著色器可讓這些效果相互結合，設計師可隨意進行調整，并實時地在屏幕上看到真實感極強的模型效果。相比傳統的2D靜態材質貼圖，基于統一渲染架構的著色器在模型效果、執行效率和外在品質方面有了大幅度的提高。

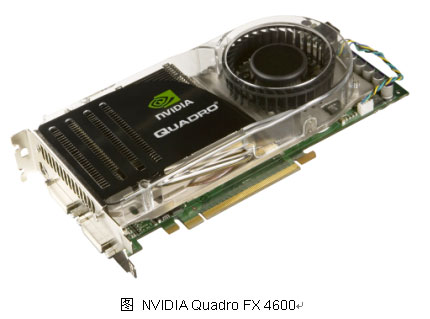

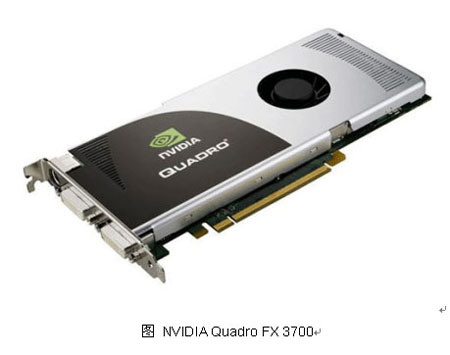

在四片工作站顯卡中，NVIDIA Quadro FX 3700/4600還支持SLI技術，如果一片卡的性能不能滿足要求，用戶可以同時安裝兩片顯卡，以提高系統的圖形表現，并支持多屏顯示。NVIDIA Quadro FX 3700/4600支持第二代的PCI-Express接口，圖形處理器與芯片組之間的數據傳輸速度增加到了16GB/秒。同時，3700/46 00還支持最新的NVIDIA CUDA技術，讓應用程序開發者可充分發揮GPU巨大的并行運算能力，大幅縮短解決復雜可視化問題所需的時間。
NVIDIA Quadro FX系列產品之所以被稱為“專業顯卡”，是相對于常見的、安裝在普通PC內的消費娛樂顯卡而言的。相比消費娛樂顯卡，如同樣由NVIDIA公司提供的GeForce GPU，NVIDIA Quadro FX專業顯卡的專業就體現在高品質、高可靠性、面向?qū)I(yè)應用的特殊支持和高性能等方面。NVIDIA Quadro FX專業顯卡與GeForce消費娛樂顯卡之間的定位差異，類似專業單反相機和家用卡片式數碼相機之間的定位差異，面向的用戶群體不同，應用需求不同，因而兩者的硬件配置、專業性能和應用系統支持完全不同（后文將詳細比較Quadro FX專業顯卡和消費娛樂GeForce顯卡之間的區別，并進行具體的性能測試）。 #p#page_title#e#
下表是四片主流NVIDIA Quadro FX工作站顯卡和兩片主流GeForce消費娛樂顯卡的性能參數情況。僅僅從參數上看，無論是核心頻率還是顯存頻率，無論是現存數量還是顯存帶寬，消費娛樂顯卡并不低于工作站顯卡，甚至中高端的消費娛樂顯卡GeForce 8800GT具備不低于高端專業卡的顯存數量，其顯存頻率和核心頻率也遠遠超過了所有的四片工作站顯卡，但是下面的特性比對和性能測試將讓大家認識到為什么NVIDIA Quadro FX能成為工作站顯卡的黃金家族。

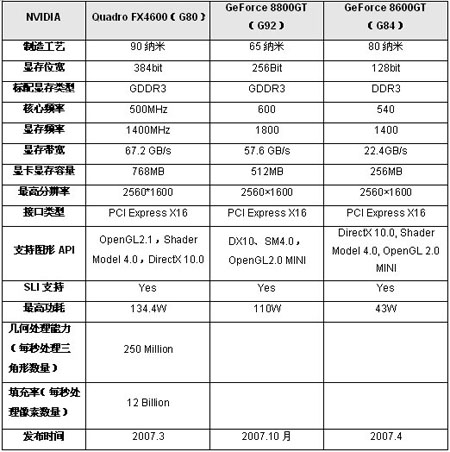

表1 四片主流NVIDIA Quadro FX工作站顯卡和兩片主流GeForce消費娛樂顯卡的性能參數
這些基于OpenGL接口的專業三維圖形應用對計算機性能提出了更高乃至許多特殊的需要，而常見的計算機系統和圖形系統無法滿足要求，因此就誕生了圖形工作站和工作站顯卡產品。近年來，隨著PC性能的提高，NT工作站的專業圖形性能很大程度上，取決于圖形工作站所采用的專業圖形卡。人們習慣于把這些專業圖形卡稱為“工作站顯卡”、“工作站圖卡”或“專業顯卡”。工作站顯卡面向機械設計、建筑設計、工業設計和動畫影視制作等專業影響、圖形領域，為這些領域的專業工作者提供強大的三維圖形加速支持。目前，在市場上最常見、最主流的工作站顯卡是由NVIDIA公司提供的Quadro FX系列產品，絕大部分市場上銷售的工作站產品都預裝了Quadro FX系列的工作站顯卡。憑借在GPU（圖形處理核心）研發領域超強的實力，自2007年之后，NVIDIA公司針對CAD/CAM和DCC領域用戶不同層次的需求，Quadro FX系列包括了多款不同性能檔次的產品。其中包括入門級別的Quadro FX 370、Quadro FX 570，中端的Quadro FX 1700，高端的Quadro FX 3700、Quadro FX 4600和超高端的Quadro FX 5600。
在Quadro FX系列工作站顯卡中，目前最主流的、最常用的是Quadro FX 570、Quadro FX 1700、Quadro FX 3700和Quadro FX 4600。這四款產品全部是2007—2008年度發布的新產品，均支持DirectX 10.0、OpenGL 2.1及Shader Model 4.0技術，對高質量三維影像、動畫及實時工業造型的支持提高到了一個新的層次。同時，這四款產品采用了旋轉格線全景反鋸齒技術，確保了色彩準確性和模型/線條邊緣的圖像品質。四片卡都采用PCI Express X16接口，保證了圖形處理器與芯片組之間的數據傳輸速度。
2007年后發布的所有NVIDIA Quadro FX工作站顯卡都采用了統一渲染架構，不再是傳統意義上的渲染管線，這一技術可以使著色器模擬各種模型的物理特征，如光源效果中的光源散布、反射、折射及BRDF模型等，又如鑄造物表面、多孔表面和塑料體表面等物質表面的效果特性。實時著色器可讓這些效果相互結合，設計師可隨意進行調整，并實時地在屏幕上看到真實感極強的模型效果。相比傳統的2D靜態材質貼圖，基于統一渲染架構的著色器在模型效果、執行效率和外在品質方面有了大幅度的提高。
在四片工作站顯卡中，NVIDIA Quadro FX 3700/4600還支持SLI技術，如果一片卡的性能不能滿足要求，用戶可以同時安裝兩片顯卡，以提高系統的圖形表現，并支持多屏顯示。NVIDIA Quadro FX 3700/4600支持第二代的PCI-Express接口，圖形處理器與芯片組之間的數據傳輸速度增加到了16GB/秒。同時，3700/46 00還支持最新的NVIDIA CUDA技術，讓應用程序開發者可充分發揮GPU巨大的并行運算能力，大幅縮短解決復雜可視化問題所需的時間。
NVIDIA Quadro FX系列產品之所以被稱為“專業顯卡”，是相對于常見的、安裝在普通PC內的消費娛樂顯卡而言的。相比消費娛樂顯卡，如同樣由NVIDIA公司提供的GeForce GPU，NVIDIA Quadro FX專業顯卡的專業就體現在高品質、高可靠性、面向?qū)I(yè)應用的特殊支持和高性能等方面。NVIDIA Quadro FX專業顯卡與GeForce消費娛樂顯卡之間的定位差異，類似專業單反相機和家用卡片式數碼相機之間的定位差異，面向的用戶群體不同，應用需求不同，因而兩者的硬件配置、專業性能和應用系統支持完全不同（后文將詳細比較Quadro FX專業顯卡和消費娛樂GeForce顯卡之間的區別，并進行具體的性能測試）。 #p#page_title#e#
下表是四片主流NVIDIA Quadro FX工作站顯卡和兩片主流GeForce消費娛樂顯卡的性能參數情況。僅僅從參數上看，無論是核心頻率還是顯存頻率，無論是現存數量還是顯存帶寬，消費娛樂顯卡并不低于工作站顯卡，甚至中高端的消費娛樂顯卡GeForce 8800GT具備不低于高端專業卡的顯存數量，其顯存頻率和核心頻率也遠遠超過了所有的四片工作站顯卡，但是下面的特性比對和性能測試將讓大家認識到為什么NVIDIA Quadro FX能成為工作站顯卡的黃金家族。
表1 四片主流NVIDIA Quadro FX工作站顯卡和兩片主流GeForce消費娛樂顯卡的性能參數
