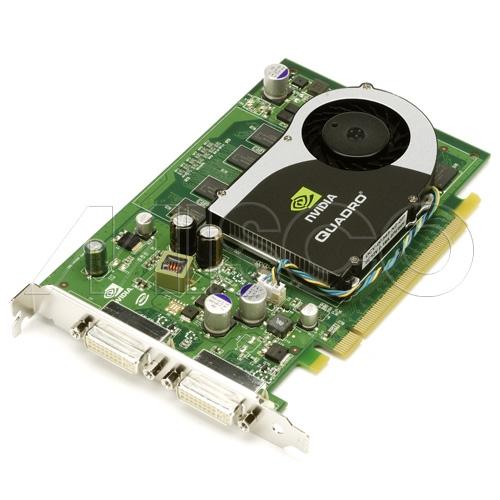

CAD/CAM/CAE、DCC性價比首選- 麗臺 Quadro FX 570專業卡
麗臺 Quadro FX 570主要參數
作為面向入門級專業圖形用戶的顯示卡，相比于上一代麗臺 Quadro FX 560，麗臺 Quadro FX 570的硬件指標大幅度提升，特別是統一渲染構架的采用，使得渲染管線和頂點著色單元增加了一倍，而顯存數量和頻率的提升也改寫了入門級專業卡的配置標準（顯存帶寬降低了）。在實際應用中，麗臺 Quadro FX 570的性能表現如何呢？讓我們用專業的SPECviewperf工作站圖形測試程序來進行測試。下面我們就以麗臺 Quadro FX 570為圖形基礎搭建平臺，進行基準測試。
以麗臺 Quadro FX 570為核心的測試平臺，是當下入門級專業圖形平臺的標準配置，包括雙核處理器INTEL CORE 2 E6300和1GB內存。內存沒有采用ECC條，穩定性雖然受到了微弱影響，性能反而更高些。這樣配置的計算機在中小企業和院校的實驗室、計算機房中非常常見，除了承擔專業圖形任務外，還可以應付其他日常計算任務。
在顯示系統方面，麗臺QUADRO FX 570和Quadro FX 560雖然上下承繼，但兩者在研發代號和制程方面，完全屬于不同時代的產品，預計麗臺QUADRO FX 570的硬件性能應該大大領先麗臺QUADRO FX 560，甚至接近上一代的中端產品麗臺QUADRO FX 1400/1500。讓我們拭目以待。#p#page_title#e#
測試內容和結果
基準測試主要采用SPEC開發的SPECviewperf工作站圖形測試程序。SPECviewperf 是一個由C語言編寫的簡單易用的OpenGL性能測試程序，這一程序曾經由IBM開發，已經有9年的歷史了。這期間，SGI、DEC、Compaq、HP、3Dlabs等其他SPECopc組織成員都提供了支持，這使得SPECviewperf成為了測試OpenGL圖形性能最權威、最具廣泛性的程序。
SPECviewperf用于測量運行在OpenGL應用程序接口之下的系統3D圖形性能。測試中的文件稱為場景，這些場景均運行在真實應用程序的模擬圖形環境下，因此也最能反映系統在實際運行環境下的表現。目前的場景包含3ds max、CATIA、 EnSight、Maya、Pro/ENGINEER、SolidWorks、UGS NX 3和UGS Teamcenter Visualization。
最新版本的SPECviewperf 10 發布于2007年，相比上一版本，SPECviewperf 10在硬件需求和應用程序的軟件版本上作了大幅度的提升，運行SPECviewperf 10需要 OpenGL 1.5 和最小 1GB 系統內存，很多2007年前的入門級工作站都無法達到這一要求，低端工作站的門檻正在升高。新版本的SPECviewperf可以運行在64位的Windows XP和Windows Vista操作系統下，但是，我們還是采用了64位的Windows XP，Vista在MCAD領域應用得還不多。SPECviewperf 10還增加了多線程和顯卡FSAA測試，這也是多核處理器和新核心顯卡升級的大勢所趨。
經過測試，分述如下：
測試證明，麗臺NVIDIA Quadro FX 570確實比NVIDIA Quadro FX 560有了較大進步，在幾乎每一項測試中都大幅度領先，特別是在MAYA、ProE04、UGNX01和TCVIS等測試中，提高均超過了90%。相比上一代的中端產品NVIDIA Quadro FX 1500，麗臺NVIDIA Quadro FX 570并不示弱，落后僅僅在15%以內，而且個別項目還大大超出，如TCVis01提高90%之多。對于用戶而言，現在以低廉價格購買的入門級NVIDIA Quadro FX 570比兩年前的中端NVIDIA Quadro FX 1500還要?jiǎng)澦?。我們發現，NVIDIA Quadro FX 570大幅度提高的項目，主要是在多光源、復雜材質和復雜曲面特征的場景下，對復雜三維實體處理能力也有所提高。這也許是統一渲染構架的作用所在。
專業圖形應用建議
從測試成績上看，麗臺NVIDIA Quadro FX 570的TCVis01成績超過了10分，而不高于20分，證明麗臺NVIDIA Quadro FX 570是面向入門級專業圖形用戶的專業圖卡（上一時代的入門級圖卡甚至中端圖卡都很難超過10分，而游戲娛樂卡大多在5分以下徘徊）。麗臺NVIDIA Quadro FX 570在幾乎所有測試項目中的成績都非常優秀，能在這些應用平臺上承擔基本的三維圖形或處理任務，特別是SOLIDWORKS和MAYA。這兩年，SOLIDWORKS的曲面功能和實時渲染功能越來越強，麗臺NVIDIA Quadro FX 570這樣的入門級專業顯卡配合中端的SOLIDWORKS，就是完美的專業三維設計平臺。
筆者建議，預算緊張的專業用戶，如果在SOLIDWORKS、CATIA、PRO/E（最新版本）等MCAD環境下經常需要處理特征或零部件不超過500個的模型，在MAYA、3dsmax（MAYA要最新版本、3dsmax最好在9版本以后）等環境下經常要進行實時的中等復雜程度以下的場景效果渲染，可以考慮采用麗臺NVIDIA Quadro FX 570，全新的渲染構架和較強的專業圖形處理能力一定不會令人失望。
