實時圖像重建與可視化工作站配置方案2015

一 工業CT的圖像重建與可視化技術介紹

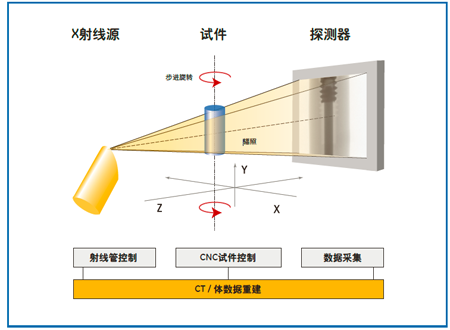

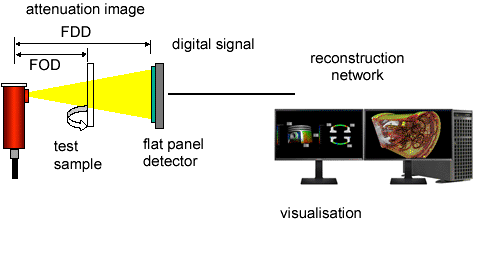

工業CT實時圖像重建與可視化及分析，是對工業零件復雜的內部結構的無損傷測量，獲取數據重建圖像（斷層成像），得到其內部和外部組成部分的尺寸進而給出空間的關聯性。工業CT并非對測量物作“視覺”上的成像，而是利用對X光照射并穿過受測物體時強度衰變的分析，反算出受測物體內部的衰變系數，是用三維圖像的方式表示內部的衰變系數的分布。工業CT的主要特點是無損傷測量、精度高、與功能強大的軟件配合應用于質量檢測、結構分析、材料分析、空間紋理分析以及CAD和CAE。

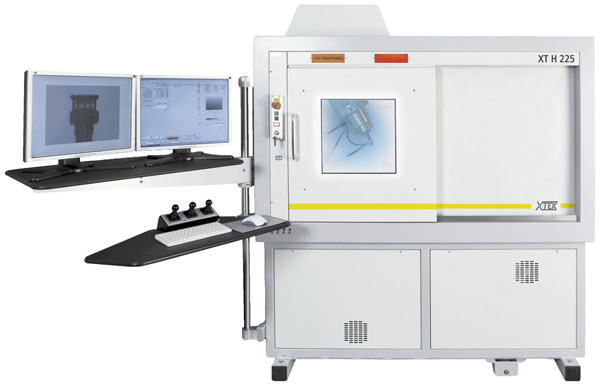

尼康儀器的工業CT掃描檢測站 XT H 160圖片

1.1 應用領域
工業CT當初應用于工業零件的檢測；隨著硬件和軟件技術的提高，它的應用圍已經擴展到相當廣泛的領域，以下是主要應用領域
 汽車工業
 Electrical connectors電子器件
 Injection nozzles 油氣噴嘴，燃?xì)鈬娮?br />  感應器-比如氧氣感應器
 半透明面板 LED 光管
 高壓沖模鑄件，如渦輪壓縮機
 航空航天
 渦輪葉片冷卻孔位置與尺寸
 組件的裂紋分析
 葉片檢測與厚度（wall thickness）分析

 注塑模型
- 復雜塑料組件
- 柔軟、半透明材料，通常無法通過光學成像測量
- 塑料零件的超聲波焊接檢測

 制藥與醫療Pharmaceutical/medical
 分藥儀器
 醫療儀器醫療裝置檢測
 微小塑料組件
 骨頭結構，骨架機構

 博物館，考古研究，玉石鑒定
 材料鑒定也分析(例如結構, 氣孔率, 裂紋也瑕疵)
 古生物學，如骨架，骨棒, 化石
 地質與土壤分析
 考古學
 玉石與古瓷鑒定及裂紋瑕疵檢測


1.2  工業CT主要檢測項目
 瑕疵缺損檢驗Defect checks
 滲透與多孔分析Porosity analyses
 組裝、裝配、材料結構性缺損檢驗
 損傷分析
 材料檢驗
 維度測量
 逆向工程
 幾何形狀擬合分析與比較
 外部與內部表面的CAD對比
 澆鑄（金屬）與澆注（塑料）的后期處理與分析

1.3 實現手段

 2D和3D圖像處理、 非線性優化、 （大量）數據的可視化、 動態模擬




1.4 算法分析
 CT重建算法分析（主要算法：濾波反投影法和迭代法）
 2D和3D圖像處理算法分析
 數據可視化算法分析
 非線性優化算法分析
 動態模擬算法分析#p#page_title#e#

二．圖像重建常規算法與計算架構

2.1 最佳實時圖像重建的計算架構

        圖像重建最初的數學思想來自上世紀出捷克數學家Radon提出的變換與逆變換，用平直的語言可以簡述為，一個在高維空間的物體，如果知道它在低一維空間的投影，那么就能夠推算出這個物體在高維空間的內部結構。這里所說的重建是指物體對X-光透射的衰減系數的數字圖像表示。

圖像重建的算法在數學上可分為代數重建法(ART)，迭代重建算法，和解析重建算法。世界上第一臺在臨床上實用的CT掃描儀是使用代數重建法實現的。迭代算法是用一系列的近似計算以逐漸逼近的方式來獲得圖像，在圖像重建開始以前，假定圖像是均勻密度的，圖像重建的每一步都是將上一步重建圖像的計算投影與實際測量所得的投影進行比較，用實際投影與計算投影之差來修正圖像。每一步都使圖像更接近原來物體，經若干次修正后可以獲得滿意的圖像。其特點運算工作量極大。今天，無論是工業CT還是醫學CT都是以解析算法為主。在以下的討論中我們僅限于解析算法

 早期圖像重建的模型和工作是對二維區域進行的，先是對平行投影，繼而是對扇形投影，利用探測器得到的投影數據對二維區域做“恢復”，基本原理是將投影數據應用于傅立葉切片原理，再利用傅立葉逆變換。由于傅立葉逆變換的計算復雜性為O(N^2  log⁡N) ，為了提高運算速度，人們采用了反投影濾波方法，使計算復雜降至O(N^2)，從量級上而言這是最佳結果了。

反投影濾波法在二維圖像重建的成功應用鼓勵了科學家將其用于三維的情形。三維圖像重建的理論基礎是三維空間的Radon變換和逆變換；然而Radon逆變換在三維空間中并沒有類似二維空間中的傅立葉切片那樣的原理拿來直接應用。感謝數學和醫學物理學家們的工作，他們成功地反投影濾波法用于三維空間，發現逆變換可以通過用（加權）的二維探測器數據對掃描軌道的變化關系來表達，解決了理論和應用間的阻隔。

在實際應用中，三維X-光透射有環形和螺旋形掃描兩種，后者主要是為解決物體在軸向大尺寸帶來的問題，在圖像快速甚至實時重建過程中，二者對工作站的要求并不單純體現在硬件的獨立指標上，而是在硬件之間的協調配合與參數優化上。在工業CT應用中，以環形掃描為主；而最新趨勢的醫學圖像重建設備無疑是以螺旋掃描為主，其中的考慮因素包括人體軸向尺寸和射線劑量。

重建計算的復雜性取決于投影探測器的分辨率M×M、體素的分辨率N×N×N，以及放射源沿軌跡的分辨率Λ。如果 max(Λ,〖 M〗^2)<N^3 的話，無論何種算法所能做到的最佳情形是O(N^3)。

在解決了圖像重建的理論和算法模型之后，人們面臨的問題是如何實現高速，甚至實時的重建系統。下面我們將討論圖形重建對工作站硬件配置的要求。



2.2 實時圖像重建的硬件配置特點

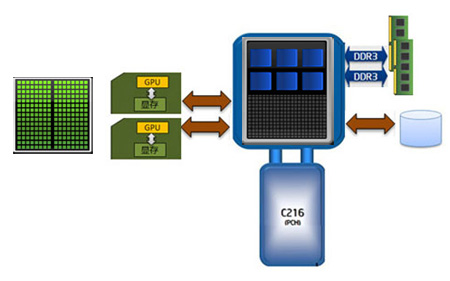

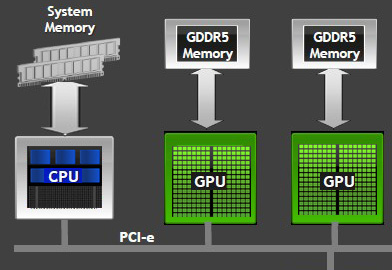

2.2.1 實時圖像重建的最佳計算架構---CPU+GPU混合計算模式

今天，幾乎所有的開發商在圖像重建的軟件開發上無不最大限度地利用現有的硬件特點，最大程度地實現并行化計算。由于并行計算對算法的依賴性，實現高效快速的圖像重建在硬件上不能簡單地理解為追求高配置；硬件的配置是基于軟件算法基礎之上的，要兼顧到軟件的設計架構是斷層重建為主導還是投影平面的計算為主導，在當前以錐形束掃描（CBCT）反投影濾波（FBP）算法為市場主導的現實下尤為重要。
目前計算機發展?fàn)顩r是，基于X86架構的圖形工作站硬件，CPU核數數量有限（最大道60個），GPU流處理器提供2000~20000個，CPU其強大的浮點計算處理能力，使得實時圖像重建數據處理的不二之選，如果采用CPU+GPU混合模式，利用CPU對復雜邏輯以及大數據量操作運算能力，和GPU對相對簡單而“獨立”的數據進行浮點并行計算驚人的速度，實時圖像重建進入商用成為可能




上述問題從探測器所在的透射平面到重建平面的投影變換并可以通過GPU的并行計算實現，如此一來計算復雜性降至O(N^3)，要做到實時重建，當然，所有這些軟件都是在一般的指導原則下開發的，并不針對某一具體CPUs+GPUs組合，這就為客戶在選定應用軟件的前提下如何選擇圖像工作站提出了難題


2.2.2 圖像重建工作站硬件配置特點
GPU計算卡 通常實時圖像重建軟件都是基于GPU架構開發的，開發工具通用性強的Open CL，所以才用Nvidia和ATI架構為主高端顯卡，以VGStudio MAX為例：推薦型號Nvidia Q6000、GTX680，ATI Radeon HD7970以上，另外涉及到迭代算法，每個GPU計算卡的接口帶寬一定保證最大化

CPU: 圖像數據生成過程中大量數據轉換和壓縮和部分算法的多核計算出來，所以圖像重建優化很好的應用，需要更多cpu核數和更高頻率

內存：容量計算大致依據 基于體素（X*Y*Z）和投影分辨率（x*y）以及投影數量
內存計算公式：size of memory=（volume size*4）+（projetions size* number of projections*4）
例如：
Volume  1024*1024*1024
Size of one projection：1024*1024
Number of projections：720
Size of memory =(1024*1024*1024*4)+(1024*1024*720*4)=7,314,866,176=7.315GB

2.3 圖像數據可視化與分析硬件配置特點
以著名的VGStudio /VGStudioMax軟件為例，應用軟件要求，

內存：創建和裝入完整項目需要足夠大的內存，保證可視化和分析，通常是最大數據集的2倍以上，
例如1:  1024*1024分辨率的切片1024個，其可視化需要 1024^3=2GB , 由此推斷
可視化需要的內容容量2*2GB=4GB
專業數據分析： 8~16GB

例如2:  2048*2048分辨率的切片2048個，其可視化需要 2048^3=16GB , 由此推斷
可視化需要的內容容量2*16GB=4GB
專業數據分析： 64~96GB

CPU 切片的裝入過程的解壓縮、可視化的幾何計算、數據分析的圖像處理中幾個計算，推薦使用頻率盡最大可能高的多核處理器，

圖卡  承擔復雜三維圖像數據結構實時可視化和分析，對圖像高精度和實時要求，高端CUDA架構為主的顯卡

虛擬內存和硬盤  涉及到實時數據顯示要求，圖像數據讀寫用SATA的io帶寬是不夠的，推薦SSD

#p#page_title#e#
 
三． 基于圖像重建與可視化應用的工作站配置方案
UltraLAB擁有完美和領先的工作站硬件架構，具有強大數據計算與圖形處理加速技術能力，滿足實時圖像重建與可視化分析對工作站硬件配置需求，當你需要一臺處理復雜圖像重建工作站，我們量身定制出具有高效、精準的圖形工作站，滿足圖像重建的各種復雜算法的計算需求，保證在計算過程的各個環節無瓶頸，讓你感受到無與倫比的專業性和高性能、高可靠，完美打造大型實時圖像重建計算應用最佳工作站硬件平臺

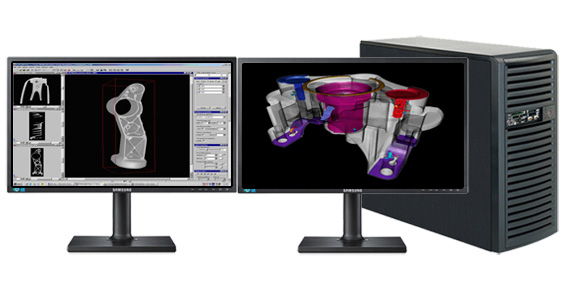

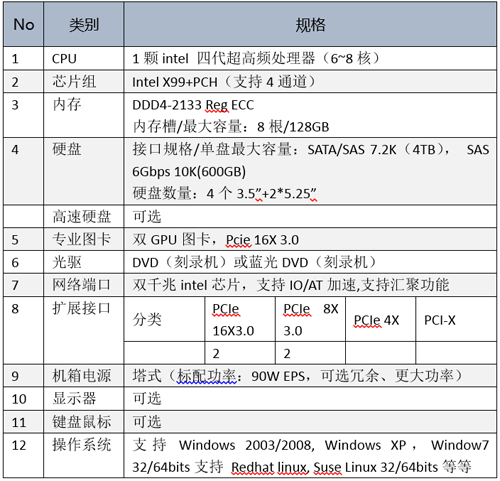

3.1 UltraLAB H470極速工作站配置方案（高效型）
UltraLAB H470定位于對cpu頻率極限要求的應用，如復雜三維CAD、GIS、建模、圖像處理、可視化、視景仿真、金融實時計算等應用，該系列產品配備目前最新單路架構的intel 超高頻處理器、高io的內存和硬盤架構，做到應用的各個環節瓶頸降到最低。




 產品特點
擁有高達8核超高頻計算能力和全速雙GPU計算架構，先進的計算架構和完美的優化技術（高性能優化技術、CPU超頻技術、全速CPU+GPU混合計算架構、系統盤的實時加速技術），滿足實時圖像重建計算應用需要

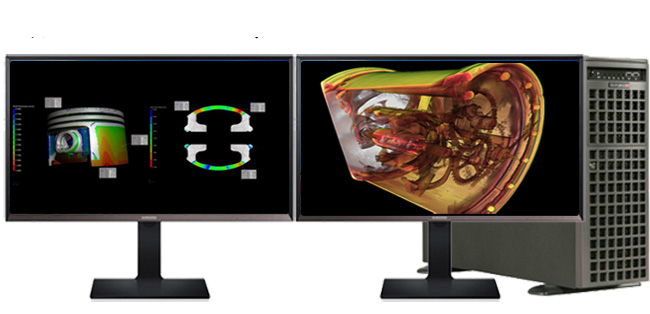

3.2UltraLAB H600極速工作站配置方案（高性能型）

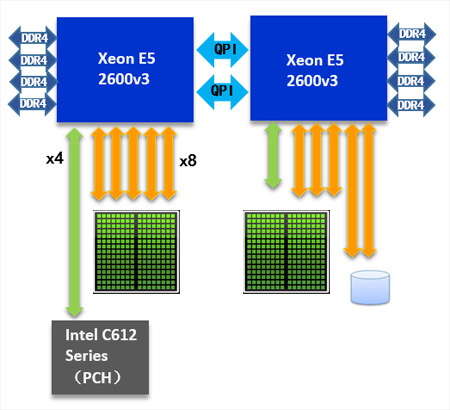

UltraLAB H600定位于對cpu頻率極限要求的應用，如超大規模或復雜三維CAD、GIS、建模、圖像處理、可視化、視景仿真、金融實時計算等，該系列產品配備目前雙路架構的intel Xeon超高頻處理器、大容量內存、高io的內存和海量高速存儲系統架構，做到海量應用的各個環節瓶頸降到最低。


產品特點：
配備12核超高頻intel Xeon處理器(12核)、2塊圖卡或GPU卡、超低延遲低高讀硬盤和網卡，先進的計算架構和完美的優化技術（高性能優化技術、CPU超頻技術、全速CPU+GPU混合計算架構、海量存儲高速讀寫與安全防護技術），滿足對極限計算、閃電讀寫要求實時處理極強的應用， ，提供極計算處理的圖形工作站

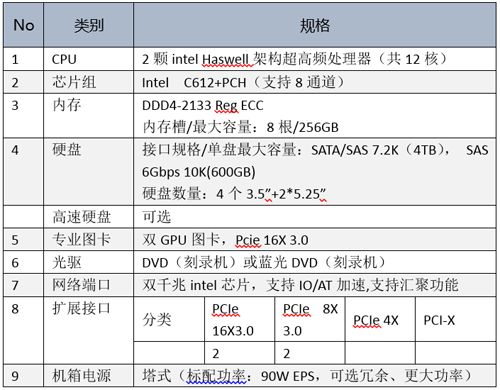

產品配置規格

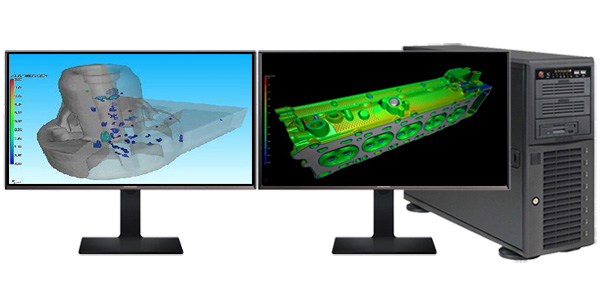

3.3 UltraLAB GX600圖像處理工作站配置方案（極致型）
UltraLAB GX系列工作站是定位于超高分辨率、超精細畫質的圖形設計、圖像處理等應用，擁有全新雙intel Xeon處理器和圖卡、多GPU計算卡以及高讀寫帶寬海量存儲的高性能計算硬件架構，為大型復雜三維模型實時生成、三維CAD、三維GIS、海量圖形圖像實時處理、超高精度的虛擬現實仿真、4K視頻編輯合成等，提供全新、高效、性能優異的計算設備。




產品特點
配備16核高頻intel Xeon處理器、4塊圖卡或GPU卡、超低延遲低高讀硬盤和網卡，先進的計算架構和完美的優化技術（高性能優化技術、全速CPU+GPU混合計算架構、海量存儲高速讀寫與安全防護技術），滿足對海量數據高速計算、閃電讀寫要求實時處理極強的應用，提供最強大的CPU+GPU混合計算處理的圖形工作站

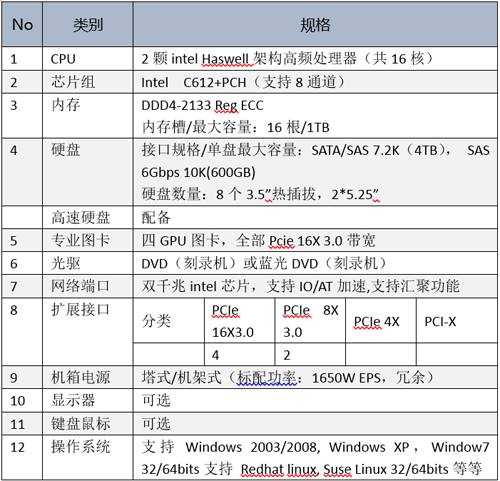

產品配置規格
