核數越多越快？別幻想了，看看工作站虛擬集群計算技術
(一) 100核以上仿真計算面臨的問題
隨著計算機硬件的不斷更新?lián)Q代, 圖形工作站的CPU核數會越來越多，目前情況：
圖形工作站配置
No
主要廠家
配置與核數
1
Intel Xeon
2顆Xeon 鉑金8592+ à 128核
4顆 Xeon 鉑金8480H à 240核
2顆Xeon6 P系列 à 256核
2
AMD EPYC
2顆AMD EPYC 9684X à 192核
2顆AMD EPYC 9865 à 384核
3
CPU未來
超過512核，甚至1000核…
實際情況是，CAE仿真計算、科學計算、計算化學等應用軟件，仿真計算的多核并行基本都是有限多核的：
結構靜力仿真，多核并行36~56核最快,
結構動態仿真，多核并行48~120核最快
流體仿真，多核并行48~160核最快
電磁仿真頻域算法，多核并行28~64核最快
多物理場耦合，多核并行8~48核最快
光子器件仿真計算，多核并行32~48核最快
光學設計仿真，多核并行8核~64核最快
油藏模擬，多核并行16~32核最快
量子化學計算，多核并行8~48核最快
…
大量測試表明，大部分仿真軟件，CPU核數超出一定范圍，反倒慢，
GPU是否可以更快？
分析：
CAE仿真計算主要是有限元分析算法，其CPU和GPU計算最新硬件配置：
|
No |
計算特點 |
配置推薦 |
CPU計算 |
GPU計算 |
|
1 |
計算密集 |
CPU算力強 |
1顆AMD 7995WX(96核)-7.3TFlops 2顆AMD 9684X(192核)-10.5Tflops 4顆Xeon 8490H(240核)-11Tflops 2顆AMD 9865(384核)-18Tflops |
2塊A100 雙精度FP64浮點18TFlops/ 單精度F32 38TFlops |
|
2 |
計算量大 |
大容量內存 |
1顆Xeon W3400/AMD銳龍PRo，最大512GB 2顆AMD EPYC，最大1.5TB 4顆Xeon4代，最大6TB |
單卡顯存最大80GB 4塊卡 320GB 8塊卡 640GB |
|
3 |
反復迭代 |
高內存帶寬 |
CPU-內存 1顆Xeon W9-3475X，8通道，307GB/s 2顆AMD EPYC 9684X,24通道,921GB/s 4顆Xeon 8460H，32通道，1228GB/s |
PCIe 4.0 x16 32GB/s |
|
4 |
高io |
高速緩存盤 |
中間計算結果回寫，閃存陣列（讀23GB/s、寫11GB/s） |
|
|
5 |
高io |
|
100G（帶寬12.5GB/s）/200G(帶寬25GB/s) |
|
GPU浮點計算很強大，GPU架構決定數據計算必須放到顯存里，如果反復迭代計算，效率會很差（因為顯存--內存帶寬，只有32GB/s，pcie 4.0 x16帶寬），顯存容量不超過80GB，計算規模上去后，無法算（顯存不夠），
CPU數據規模大，內存容量充足，CPU-內存之間帶寬遠大于顯卡-顯存之間帶寬，大部分計算，用GPU加速不可行，還得靠CPU，但核數超過100個以上，并行計算效率不高，怎么辦？
如何讓CPU（100核以上）更好的發揮多核能效？ 如何充分調用CPU核數，提升整機仿真計算速度？
（二）UltraLAB PCA（虛擬集群計算）介紹
西安坤隆計算機科技有限公司專注高性能計算應用，多年應用與研究和大量測試，推出的PCA（Parallel Computing Accleration suite，并行計算加速模塊），以虛擬集群計算方式，可大幅提升CPU的使用率，讓仿真計算求解再次提升
PCA模塊介紹
將圖形工作站CPU(100核以上)，虛擬出多臺機器（每臺配備根據軟件并行計算的最佳核數/內存容量），然后再并行計算，相當于多臺物理機（虛擬集群）并行計算，充分利用軟件算法特點和機器硬件配置架構，把一臺機器變成多臺機器并行計算性能，大幅提升整機仿真計算速度。
對于很多CAE仿真用戶來說，選購圖形工作站，配備最新計算架構+合理硬件配置+計算加速工具，這樣最大化地發揮硬件性能，運行仿真軟件。
應用實例：
用于ANSYS EM的仿真求解，典型機型Alpha750（4顆Xeon 8360H，共計96核@3.8GHz），合理虛擬出3臺邏輯工作站（每臺28核/128GB）如下圖所示：

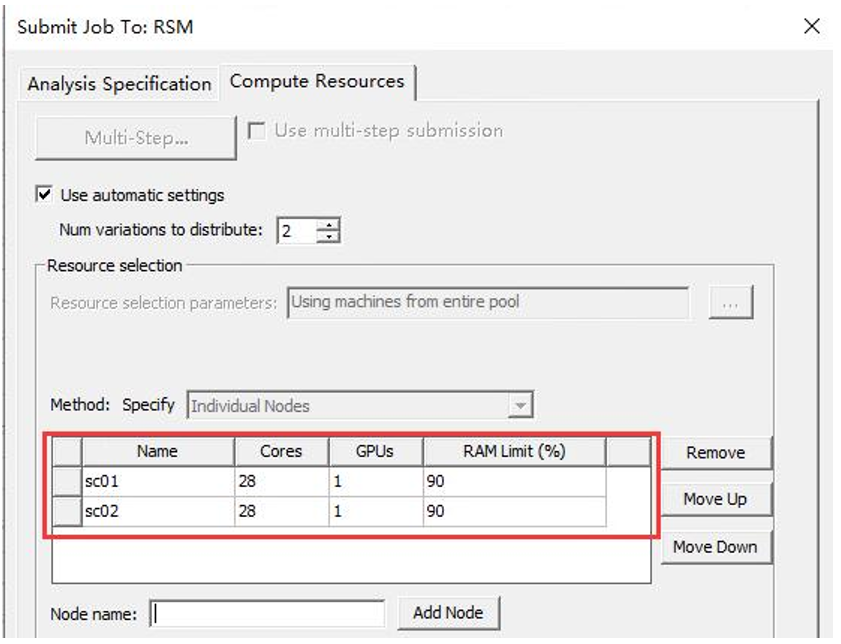

圖3 Ansys EM compute resources設置

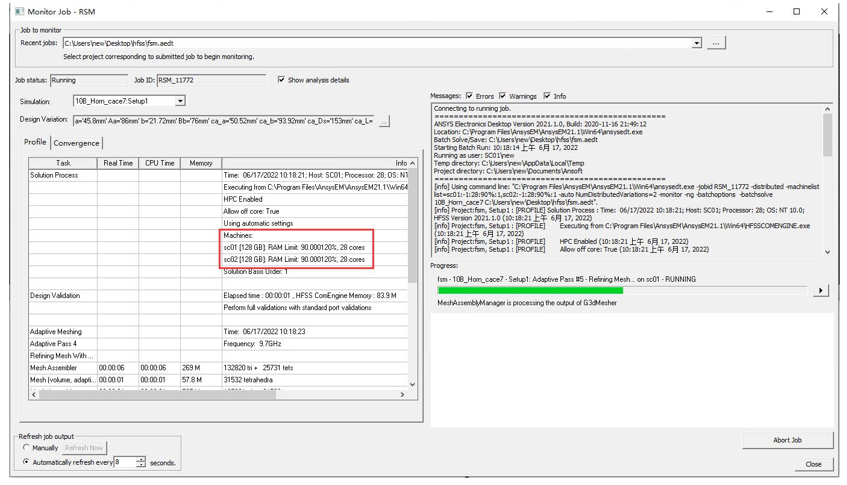

圖4 提交工程進行并行計算
使用者通過UltraLAB PCA套件，一臺超級圖形工作站，虛擬出3臺或更多臺高性能工作站，對ANSYS軟件進行并行仿真計算。
PCA能夠充分利用ANSYS軟件以及計算工作站百核算力資源，進行仿真計算作業調度和分配。

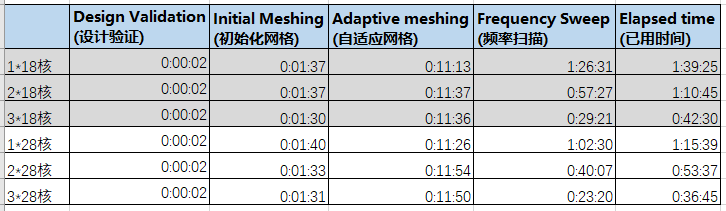

圖5 測試結果
從圖5匯總結果，超級工作站借助PCA工具，求解速度提升3倍以上，
PCA套件解決了100核以上CPU無法完美發揮的缺陷，讓圖形工作站的100多核的最大算力展現，1臺機器變成多臺機器并行計算能力。
PCA面向CAE仿真計算/科學計算/計算化學等行業，為其提供超級計算能力，同時具備后臺計算資源和完善友好的作業提交管理界面，支持多用戶多作業并發提交與管理。也支持雙機擴展計算能力。
PCA應用
PCA套件為仿真計算CAE、科學計算、計算化學帶來如下的價值：
ü 基于Windows計算平臺，讓完全不熟悉Linux或集群的客戶無技術屏障，更易使用；
ü 支持多用戶共享使用,共享軟件資源和硬件資源；
ü 支持更大范圍的應用軟件的并行加速應用；
ü 沒有集群系統維護繁瑣,沒有額外費用，不需要專門的系統管理員；
PCA支持應用軟件列表
|
No |
軟件類別 |
軟件名稱 |
|
1 |
結構仿真 |
ANSYS Mechanical、ANSYS AutoDYN、ANSYS LS-Dyna 、Abaqus、MSC Nastran |
|
2 |
流體仿真 |
ANSYS CFX、ANSYS Fluent、StarCCM+ |
|
3 |
多物理場耦合 |
Comsol Multiphysics、ANSYS Multiphysics |
|
4 |
電磁仿真 |
ANSYS HFSS、ANSYS Maxwell、FEKO、CST Studio Suite,StarCD |
|
5 |
科學計算 |
MatLAB |
|
6 |
計算化學 |
量子化學、分子動力模擬 |
|
7 |
開源類 |
基于開源MPI仿真計算程序 |
PAC運行環境
|
No |
設備類 |
技術規格 |
|
1 |
關鍵硬件 |
GX660M（2顆Xeon5代，最大128核） GA660M（2顆霄龍4代，最大192核） Alpha760（4顆Xeon4代H系列，最大240核） GX670M（2顆Xeon6 P系列，最大256核） GA660M（2顆霄龍5代，最大384核） |
|
2 |
操作系統 |
Windows2019及以上版本、Linux版本 |
|
3 |
客戶端 |
Win7，Win10 |
虛擬集群計算工作站配置推薦2024v2
|
No |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
EA660i 2311T-PFC |
2顆AMD EPYC 9654處理器(192核@3.1GHz)/1.5TB DDR5 /A4000 16GB /1.92TB SSD/ 2塊8TB NVME（高速盤）/18TB SATA企業級/塔式(1500w)/27寸-4K圖顯 |
193000 |
超值型， 支持PCA 1變4加速 |
|
2 |
GA660M 2341T-P23TC |
2顆AMD EPYC 9684X處理器(192核@3.4GHz，大緩存)/1.5TB DDR5 /A4000 16GB /1.92TB SSD/ 23TB 閃存陣列（高速盤）/20TB SATA企業級/雙塔式(2000w)/27寸-4K圖顯 |
258000 |
高速增強型，支持PCA 1變4加速 |
|
3 |
GX660M 2291T-P11TB |
2顆Xeon鉑金8592+（128核@2.9GHz）/ 1TB DDR5 /A2000 6GB/1.92TB SSD/ 11TB 閃存陣列（高速盤）/20TB SATA企業級/雙塔式(2000w)/27寸-4K圖顯 |
360000 |
全能型， 支持PCA 1變3加速 |
|
4 |
Alpha760 4311T-P23TC |
4顆Xeon鉑金8460H（160核@3.1GHz）/ 1.5TB DDR5 /A4000 16GB/1.92TB SSD/ 23TB 閃存陣列（高速盤）/20TB SATA企業級/雙塔式(2000w冗余)/27寸-4K圖顯 |
499990 |
完美型， 支持PCA 1變4加速 |
|
5 |
Alpha760 4302T-P23TC |
4顆Xeon鉑金8468H（192核@3.0GHz）/ 2TB DDR5 /A4000 16GB/1.92TB SSD/ 23TB 閃存陣列（高速盤）/2*20TB SATA企業級/雙塔式(2000w冗余)/27寸-4K圖顯 |
585000 |
完美高效型，支持PCA 1變4加速 |
|
6 |
Alpha760 4293T-P23TC |
4顆Xeon 鉑金8490H（240核@2.9GHz~3.5GHz）/ 3TB DDR5 /A4000 16GB /1.92TB SSD /23TB 閃存陣列(緩存盤)/2*20TB SATA企業級/雙塔式(2000W冗余) /27寸-4K圖顯 |
720000 |
虛擬集群計算極致型， 支持PCA 1變5加速 |
備注： 上述所有配置，代表最新硬件架構，同時保證是最完美，最快，但仿真軟件差異很大，不同算法不同求解器，有的軟件對上述配置并行支持效率很高，也有的并行支持很差，為此我們提供了三種解決方案，滿足各種算法特點
1.超頻仿真計算解決方案，詳見：http://www.jiu-hong.com/article/147/2806.html
2.虛擬集群計算方案，本文方案
3.分布式集群仿真計算方案，詳見：http://www.jiu-hong.com/news/html/?2499.html
