PCI Geomatics2013海量圖像處理工作站配置方案
PCI Geomatics是引領世界的地理空間解決方案硬件/軟件系統開拓者。PCI專注于航空、衛星等遙感、數字攝影測量、空間分析、制圖、自動化生產流水線系統、影像管理以及基于制圖的解決方案
主要產品為Geomatica桌面影像處理軟件和GXL高速海量影像處理系統。PCI軟件將多核、分布式和CUDA等最新尖端計算機技術，結合PCI優秀的圖像處理算法，實現高精度、高效率的高級影像產品輸出。
PCI Geomatics2013技術優勢
PCI Geomatics2013將專業的地理圖像引入到開放式體系結構及標準化的硬件架構中，根據用戶的數據處理量需求，通過使用OpenMP和NVIDIA CUDA技術，同時支持多個CPU、CPU多核以及多GPU的數據并行處理和分布式處理。
Geomatica2013影像數據處理環節的主要瓶頸與硬件技術
|
NO |
主要環節 |
PCI支持新硬件技術 |
硬件要求與技術 |
|
1 |
影像導入環節 |
支持原生64位地址訪問，內存容量放入更多數據， 支持通用數據庫技術，直接讀取和寫入光柵、矢量和其他信息 |
硬盤讀寫帶寬性能，幫助高速數據導入和能夠存放海量影像數據的內存空間 |
|
2 |
DEM提取環節 |
啟用OpenMP共享內存多核并行處理技術的全新算法，能夠從100~1000個立體對的衛星數據中，高速提取高分辨率的DEM數據，實際效果比傳統的提升3~4倍 |
多核Xeon+ 多核CUDA架構 |
這種工作流的發展，將會大大促進PCI Geomatica圖像進行正射矯正、銳化、融合、鑲嵌等操作的效率。在未來，這些技術不僅可以加快真正射影像的處理速度，和自動高速生成數字表面模型。
#p#page_title#e#
基于PCI Geomatica圖像處理應用XASUN硬件方案
XASUN擁有最先進的工作站硬件架構，滿足數字攝影測量對圖形圖像處理計算應用需求，無論你多大的計算規模、多么復雜圖形處理規格，量身定制出具有超一流性能的圖形工作站或分布式集群，讓你感受到無與倫比的專業性和高性能、高可靠，完美打造數字攝影測量最佳工作站硬件平臺。
PCI海量圖像處理工作站配置方案一

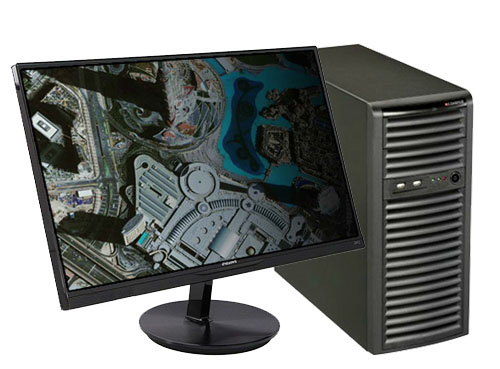

推薦機型：XASUN T320通用圖形工作站
XASUN T320支持GPU+GPU超級并行計算、滿足中小規模影像數據處理的圖形工作站，在浮點計算性能、圖形圖像處理、數據存儲、讀寫能力方面，配置先進Xeon E3處理器具有強大的計算性能，整個機器達到靜音與零輻射要求。
XASUN T320機器配置特點
|
NO |
類別 |
技術規格 |
|
1 |
CPU |
支持1顆Xeon E3 1200v2，核數達4核處理器，最大頻率3.7Ghz，睿頻最高到4.1Ghz |
|
2 |
內存 |
內存容量高達32GB DDR3 1600 ECC，支持2通道 |
|
3 |
圖卡 |
支持1塊Nvidia Quadro或ATI Firepro圖卡，PCIE 16x 3.0 |
|
4 |
GPU |
支持1塊 Tesla K20 6GB GDDR5 |
|
5 |
硬盤 |
硬盤位4個，存儲容量高達12TB（1GB緩存） 讀寫帶寬1.5GB/s、800MB/s |
|
6 |
網口 |
標配雙千兆，最大8個千兆或2個萬兆以太口 |
|
7 |
顯示器 |
27”液晶（AH-IPS,1920*1080,2D/3D偏光兩用） |
參考配置：
型號 XASUN T320 13408-S11T4CRCT
|
分類 |
配置規格 |
|
CPU |
4核Xeon E3 1240v2 (3.4Ghz) |
|
內存 |
8GB DDR3-1600 ECC |
|
顯卡 |
Quadro QK4000 3GB |
|
GPU計算卡 |
Nvidia Tesla K20 6GB |
|
系統盤 |
128GB SSD企業級 |
|
數據盤 |
9TB超級盤 (4*3TB+RAID5) |
|
平臺 |
XASUN S200S105P8S |
|
電源 |
800w |
|
顯示器 |
27”液晶 （AH-IPS，1920*1080，2D/3D偏光兩用） |
|
技術規格 |
|
|
CPU浮點計算 |
1088億次/秒 |
|
GPU浮點計算 |
單精度3.5 Tflops(3.5萬億次/秒) 雙精度1.17Tflops(1.17萬億次/秒 |
|
內存帶寬 |
10.66GB/s |
|
顯卡 |
|
|
像素填充率 |
19.2GTs |
|
顯存帶寬 |
134.4GB/s |
|
立體功能 |
4緩沖架構 |
|
硬盤讀 |
1.5GB/s |
|
硬盤寫 |
800MB/s |
|
顯示器 |
|
|
色彩 |
16.7M |
|
亮度 |
250cd/m2 |
|
響應時間 |
14ms |
|
報價 |
¥87,000元 |
PCI 海量圖像處理工作站配置方案二

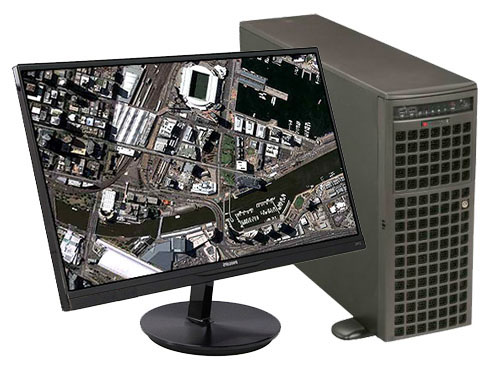

推薦機型：XASUN EX560G超級圖形工作站
XASUN EX560G是一款具有CPU+GPU架構的海量影像數據處理的圖形工作站，在浮點計算性能、圖形圖像處理、海量數據存儲、超級讀寫能力方面，具有超級強大的圖形計算性能。
XASUN EX560G機器配置特點
|
NO |
類別 |
技術規格 |
|
1 |
CPU |
支持2顆Xeon E5 2600，核數達16核處理器，最大頻率3.1Ghz，睿頻最高到3.8Ghz |
|
2 |
內存 |
內存容量高達512GB DDR3 1600 Reg ECC，支持8通道 |
|
3 |
圖卡 |
支持1塊Nvidia Quadro或ATI Firepro圖卡，PCIE 16x 3.0 |
|
4 |
GPU計算卡 |
支持3~4塊 Nvidia Tesla K20 6GB GDDR5 （PCIE 16x 3.0） |
|
5 |
硬盤 |
硬盤存儲容量高達28TB（1GB緩存） 單通道讀寫帶寬3.5GB/s、2GB/s |
|
6 |
網口 |
標配雙千兆，最大8個千兆或2個萬兆以太口 |
|
7 |
顯示器 |
27”液晶（AH-IPS,1920*1080,2D/3D偏光兩用） |
參考配置：
型號 XASUN EX560G 22764-S12A8CRDT3
|
分類 |
配置規格 |
|
CPU |
2顆Xeon E5 2670 (共計16核，2.6Ghz，2*20MB緩存) |
|
內存 |
64GB DDR3-1600 Reg ECC |
|
顯卡 |
Quadro QK5000 5GB |
|
GPU計算卡 |
3塊Nvidia Tesla K20 6GB |
|
系統盤 |
256GB SSD企業級 |
|
數據盤 |
21TB超級盤 (8*3TB+RAID5，1GB緩存) |
|
平臺 |
XASUN S600S107PD |
|
電源 |
1620W 冗余電源 |
|
顯示器 |
27”液晶 （AH-IPS，1920*1080，2D/3D偏光兩用） |
|
技術規格 |
|
|
CPU浮點計算 |
3328億次/秒 |
|
GPU浮點計算 |
單精度10.5 Tflops(10.5萬億次/秒) 雙精度3.5Tflops(3.5萬億次/秒) |
|
內存帶寬 |
102.4GB/s |
|
顯卡 |
|
|
像素填充率 |
23GTs |
|
顯存帶寬 |
173GB/s |
|
立體功能 |
4緩沖架構 |
|
硬盤讀 |
3.5GB/s |
|
硬盤寫 |
2.2GB/s |
|
顯示器 |
|
|
色彩 |
16.7M |
|
亮度 |
250cd/m2 |
|
響應時間 |
14ms |
|
報價 |
¥228,000元 |
