醫學圖像診療向?qū)г诋?dāng)今的醫學界已經有廣泛的應用。以后的科技的發展將幫助醫師們提高診斷效果。醫師們可通過定量分析與仿真模擬技術來制定治療計劃和外科手術。這種定量醫學技術的最基本要求是創建高仿真的患者3D模型，這些模型可以真實的反映人體的構造。我們展示基于amira?軟件的3D幾何重建和可視化工作中的一些個案研究，以此來示范醫學中的患者幾何模型的效果。

1、介紹

隨著技術方法的改進，醫學通過新的透視技術不斷沖破醫療技術的局限。治療變得越來越復雜，而且要求精準，這只能通過詳細地計劃甚至仿真才能達到。CT 和MR掃描儀以高辨率圖像棧的形式生產數據。然而, 用一堆二維切片圖像表達復雜三維空間結構和空間關系是非常困難的。掃描數據本身就是三維的，所以觀看這些數據最普通的方法就是計算建立3D結構和用真三維來顯示數據。如果要進行數字模擬或數字定量，用表面網格來描繪實物重要部分結構的將變得非常重要。

3D可視化和數據分析技術在去年已經取得很大的改進，一些相關軟件和3D顯示程序也很容易使用。看一下該領域中的一些研究人員的吸引人的成果。人們對真三維可視化的興趣不斷增長?？梢暬粌H僅局限于在二維面（如：平常的顯示器）上顯示三維模型，除此以外還可通過有立體感的圖像來支持人類視覺系統的完整的空間感知。

在這一項研究中，我們示范了三維可視化的重要性和沖擊力，通過三種不同的應用（高溫治療計劃、面部整容手術計劃和血管網的研究）來示范幾何重建技術。我們簡要的描述一下每個應用，并且討論一下在每個應用中真三維可視化所帶來的不同好處。

２、方法和工具

本文中研究的所有方案都已被ZIB執行過，并且在amira?系列軟件上實現。amira?是一個通過讀取3D醫學影像來建模、可視化的軟件，不僅簡單易用，而且支持許多文件格式，包括DICOM輸入。amira?軟件通過不同的觀察手段來觀察體數據，如：切片觀察、等值面和直接體繪制等。首先，用一些數字濾波器（digital filters）作進一步的數據處理。接著將對獲得的幾何模型來分割。amira?軟件的分割編輯欄中有一系列的手動、交互式和自動的分割工具，如：閥值選擇(thresholding) 、區域增強（region—growing）、智能剪（intelligent scissors） 內插（interpolation.）等。不同階段和方向的分割都可以在3D顯示器中顯示。

用分割的結果，建立表面三角網來表現模型。當然可以進一步的操作處理，如：簡化、平滑和量測等。表面三角網也可被轉化成四面體格來進行有限元模擬。另外amira?系列軟件具有卓越的表現力。除了產生圖像快照和3D動畫直接輸出，amira?軟件可在真三維立體顯示驅動中觀察醫學影像。

3、高溫治療計劃

   使用微波灼燒腫瘤細胞，來削弱細胞活性，以達到治療腫瘤的目的。操作人員用無線電發射器來控制微波。在這個過程中最具挑戰性的是設定最優化參數，剛好使腫瘤區域被灼燒，同時盡量避免周圍組織遭到破壞。這些都是儀器操作人員來控制的。所以，必須要有病患的骨骼和軟組織模型來模擬微波的傳播。病患模型生成和使用模型的步驟包括：圖像分割、標記圖像數據、重建、表面后處理、體格生成、有限元模擬和多通道顯示技術。同時，三維模型也可用來觀察病患的體溫分布。醫生可用肉眼看到被治療區域是否合適。更重要的是可以進行鄰域鑒定，以避免重要組織被影響。

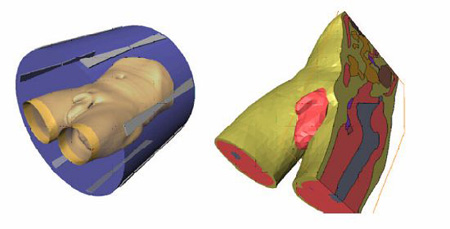

 圖1：左圖：病患和治療儀；右圖：基于熱傳遞研究的人體切割模型

4、面部整容手術計劃

第二個是面部整容手術中頜部調整的例子。這一操作考慮手術切開的位置和最后頜的位置。所以外科醫生一定要考慮手術后的美觀程度。因此要用CT 掃描數據來建立頜骨和面部軟組織的三維模型。外科醫生可以在三維模型中定義切線和重新定位頜骨的位置。通過復雜的有限元模擬，面部的軟組織變形結果就會顯示出來。產生一個面部的術后效果圖。這樣便于醫生和患者之間的交流。可以給患者一個對比術前和術后的效果。如果沒有面部的3D模型，是很難達到這樣的效果。 #p#page_title#e#

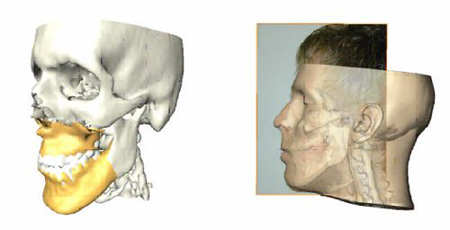

圖2：左圖：頭部頜骨模型；     右圖：術后效果預測圖

5、血管網的研究

使用 3D立體模型的另外的一個例子就是模擬人類的皮膚上的毛細血管網絡。這里,研究人員對皮膚上的毛細血管的血流量和流動過程的統計模型感興趣。

為了達到這目的，用高辨識率 CT掃描 圖像來建立皮質組織上的毛細血管網絡模型。用血管段長和直徑等主要參數來繪制一個曲線圖?；谶@樣的表示方法,研究員能模擬非常復雜的網絡血流量和擴散。另外，曲線圖表示法允許使用者交互式操作、顯示和探究血管網絡, 在視覺上比較個別患者的血管構造, 來重建數學模型。



圖三：左圖：患者三維仿真圖         右圖：部分（1mm3）人體皮質組織毛細

（紅色區域是需高溫治療的區域）    血管網絡圖(顏色代表不同的血管半徑)

6 結論

我們簡單描述了三個醫學 3D立體可視化，數據分析和幾何重建的應用。在每個例子中，我們已經說明真三維模型和立體觀測的重要性。我們可以得出三維可視化技術有如下特征：

l  觀察復雜三維結構

l  真實自然再現空間關系

l  模擬結果的視覺信息（無論對專家還是非專家）

l  相應數據集的視覺比較

l  重建模和模擬的視覺仿真

在這篇文章中我們只說了現有3D可視化不同應用方面的一小部分的例子。我們相信，在不久的將來 3D立體病患模型將會扮演醫學的研究的重要角色, 而且恐怕會成為臨床診療非常重要的手段。
