電子地圖的背后—超速海量Xeon5500機架服務器

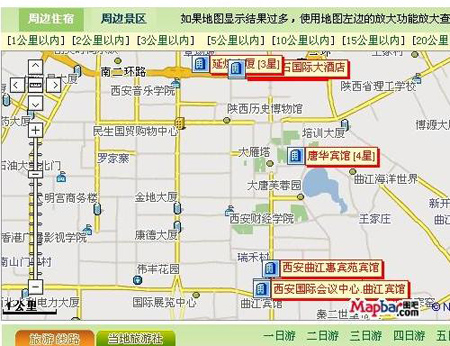

互聯網電子地圖就是以internet作為傳播介質的一種新型的數字地圖，相對于傳統地圖或者單機電子地圖，它具有（1）適應性強（2）實時性好（3）使用簡單，隨著網絡的普及,電子地圖在互聯網上的被廣泛應用，但是隨著海量的空間數據不斷增加對互聯網的帶寬、服務器相應速度都有巨大的挑戰。有的電子地圖網站每天日均IP訪問量約2,000,000，這么大的并發訪問量對電子地圖的載體---WEB服務器提出了嚴峻的考驗, 老式服務器的處理能力和吞吐能力已經無法滿足現在的要求了.
地圖服務器對CPU要求計算能力強，內存?zhèn)魉退俣雀?，硬盤讀取能力強，今天我們借助服務器的最新產品intel的四核Xeon, FBD高速內存,高速SAS硬盤,配置一套完全滿足現有的網站地圖的需求
下面是我們根據市場主流應用的一個參考配置表：
| 配件 | 品牌和型號 | 數量 |
| CPU | 四核Xeon 5504 2.0G/4ML2/4.8GTs | 1顆 |
| 風扇 | 2U全銅側吹 | 1個 |
| 主板 | Intel S5500BC | 1片 |
| 內存 | 金士頓 2G DDR3-800 RECC | 2根 |
| 硬盤 | ST400G SAS 10000轉 | 6塊 |
| 機箱電源 | 2U 機架高速風機，含550W電源 | 1套 |
| 陣列 | Adaptec 5805 | 1塊 |
| 網卡 | 集成雙千兆 | |
| 特價 | 28888元 | |
報價日期 2009年5月25日
四核Xeon+ SAS陣列 ---價格和性能完美的結合
網上地圖服務器在運行中，經常出現對數據計算量極大、訪問非常頻繁的請求，它對服務器的內部CPU、總線速率、內存讀寫等處理能力及硬盤讀寫訪問強度以及IO都非常挑剔和嚴格，基于這種條件，我們今天配置的服務器配件選用:
采用1顆Nehalem核心Xeon 5504。其性能比5400系列處理器有80%的提升，而功耗僅為80W。這顯然受益于CPU-內存直連結構優秀架構。
Infineon2G DDR3-1066 RECC 高性能高可靠性的DDR3內存WEB服務器很多訪問過的數據如果放在內存里，下次再訪問相同的，肯定是比從硬盤快的多，所以內存越大越好。
主板采用S5500芯片組,支持四通道內存,數據傳送帶寬最高到6.4GTs,較S5000P根本性的改變
服務器配置和技術性能介紹
CPU 四核Xeon 5504 4×2G/4M/4.8GTs/LGA1399/酷睿核心/85W功耗
CPU我們采用四核Xeon 5504 2G/4M緩存/QPI 4.8GTs，支持64位，4個核處理器強勁的計算性能。令數據傳輸效率激增。這是目前性能價格比最高的處理器，從計算性能、功耗、價格角度考慮的2U機架服務器最佳選擇。

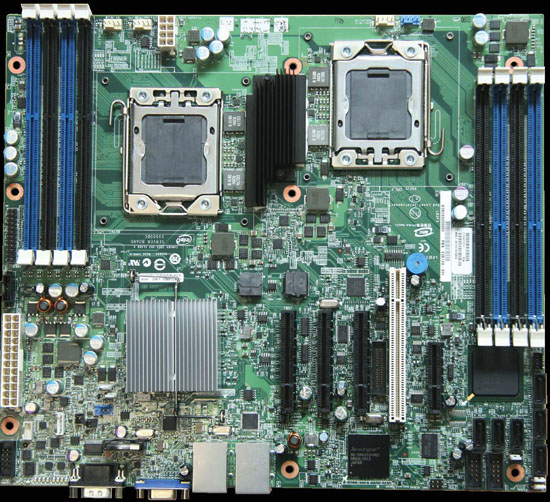

主板 Intel S5500BC ――支持QPI架構，CPU-內存四通道數據訪問
為了保證服務器內部最大的性能發揮，我們采用5500芯片的主板，它具有三個顯著的特性：
1． 支持QPI帶寬4.8GTs、5.6GTs、6.4GTs，雙通道可以提供更高帶寬，有效的提高了總線帶寬和系統帶寬。
2． 支持DDR3內存，規格DDR3 800，DDR3 1066，DDR3 1333。同時支持四通道內存方式。
3． 支持IO加速技術和網卡負載均衡技術，這個以前曾經是小型機使用的技術，對IO要求高的網絡數據傳送有很大益處的。
高速大容量ST300G SAS硬盤+Adaptec 5805高速硬陣列卡
―RAID5下讀取速度提升62％以上，滿足高強度數據讀取、穩定極高要求

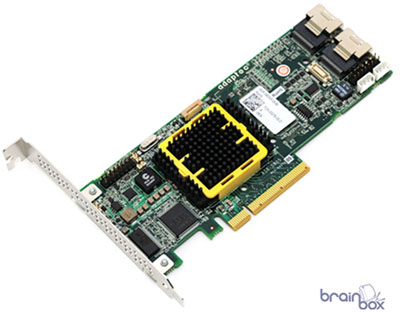

Adaptec 5805硬陣列卡采用最新Intel IOP348芯片, 具有1.2GHz雙核RAID onChip (ROC)，在ROC控制器中有一個是負責RAID運算，另外一個是負責接口，此外陣列卡采用PCI-E x8接口,配備512MB DDR2高速緩存, 傳送速度達到每秒超過250,000的IO和1.2GB/s,該UnifiedSerial控制卡擁有8個內部端口，可通過SAS/SATA擴展器接入最多256塊SATA/SAS硬盤。提供RAID0、1、1E、5、5EE、6、10、50、60、JBOD和回寫熱備（Copyback HotSpare）等眾多RAID功能。這些眾多優秀指標是迄今為止我們所能見到同一規格里最高性能。
Adaptec 的Unified Serial RAID控制卡能夠兼容300多種第三方系統和存儲設備，并支持包括Windows、VMWare、Linux、UnixWare、FreeBSD、OpenServer和Sun Solaris在內的多個操作系統。
技術要點
² 8個內部端口，小尺寸MD2設計
² 1.2GHz雙核RAID on Chip（ROC）
² 高性能RAID 5 和 RAID 6
² 最大512MB DDR2 cache, 通過SAS擴展器支持最多256塊SATA或SAS硬盤,為每個硬盤端口提供3Gb/s吞吐能力
² x8 PCI Express主機接口
² 支持多RAID LUN通過LED接頭和SES2/SGPIO提供機架管理支持操作系統的完整清單
硬盤采用ST SAS 300G,陣列卡采用LSI8404E硬陣列卡，硬盤是服務器數據讀取的最大瓶頸,解決辦法就是采用適應高強度讀寫的SAS硬盤,在加上硬陣列卡,能對數據的讀寫速度提升非常大,SAS是替代SCSI硬盤最理想的選擇，借助256M緩存硬陣列卡滿足適合大流量頻繁訪問的硬盤技術理想結果。
品質絕對沒有問題，性能才是最重要的
在實際銷售中，和很多客戶接觸，感覺是對服務器的了解還是不深，總覺得只有品牌服務器才是最放心的，實際上，買服務器根本不需要顧慮組裝服務器的品質，其實服務器所有配件的質量都是嚴格保證服務器至少3年不間斷運行，服務器生產廠商就那么幾家，你就是買品牌服務器其實也是這些廠家的代工產品貼上自己的牌子和服務，服務器配件中CPU、內存、硬盤、電源都是由專業廠家生產，每個專業廠家只做一個產品，品牌服務器也是直接進貨，購買服務器最重要的事情是和實際應用最佳配合，將服務器性能發揮到極致才是最大的放心、最大的安全、最大的可靠。
總結
這款地圖服務器，以良好的性價比、超高密度部署和穩定可靠的品質，全面消除電子地圖數據頻繁訪問對服務器質量和性能的后顧之憂。這款產品采用Intel四核處理器及最新的內存和總線技術，系統性能強大，在2U高度內實現了空間和性能的完美組合，不僅滿足了網上地圖日益猛增的Web并發處理要求，而且最大限度的節省了機房空間。另外機箱采用了設計精良口碑很高的勤城RM217產品, 它的散熱系統，在狹小空間內保證了服務器良好散熱，使系統在滿負荷狀態下也具有高可靠性；同時，硬盤均能熱插拔，硬盤支持RAID0、1、6、10機制，即使硬件故障也可確保系統和數據的雙重安全。另外，系統本身也有管理軟件可以輕松實現服務器的遠程管理，能夠?qū)Ω鱾€(gè)節點進行界面化的“傻瓜式”管理，實施監控其運行狀態，大大降低了IT設施維護難度和管理人員工作量
