四維醫學成像設備的架構設計
對所有最新或重新設計的醫學成像系統來說,這些應用目標意味著需要最大的計算能力,以便在最短時間內提供最高分辨率的圖像。這通常也意味著應最大化內核和線程數量以支持目標形狀系數,因?yàn)樵S多成像算法是支持并行處理的。
但在決定使用哪種多核處理器之前,需要仔細考慮系統的可擴展性和可升級性。由于半導體和存儲領域中器件性能和數據速率的飛速發展,能夠方便地使用下一代器件或在系統中增加更多節點(當使用集群計算時)而無需重新設計和重新測試整個系統十分重要。如果你僅通過一次再編譯便能成功,那你就太厲害了。
“解決方案的可擴展性是使用戶能夠在不同產品中復用軟件和算法的關鍵。”Intel公司醫療部門經理Bob Ghaffari指出,“為使芯片架構能夠滿足從高端CT設備到低功耗便攜式超聲波產品的各種性能和功率要求,就必須采用可擴展的架構。”
![]() |
設計的主要構建模塊包括模擬前端、數字后端、圖形顯示渲染器以及具有可選網絡功能的系統控制器等。 |
當試圖確定需要采用多少內核和線程時,可以將數據通路視為處理瓶頸,因?yàn)閿?shù)據的處理速度超過存儲速度將是毫無意義的。如果使用本地硬盤,那么串行ATA(SATA)或串行連接SCSI可能就是制約因素。此外,如果需要將數據寫到網絡上的設備,那么網絡連接(以太網或無線網絡)則有一個已知的最大帶寬。
對于選擇處理器數量和類型以及如何有效利用它們,Intel公司提出了一些指導方針:首先確定電路板性能和外形要求;然后運行代碼;接著不斷優化代碼,直到經過合理次數的設計反復后才停止優化;最后調整系統性能,如果性能達到目標,則完成了架構的選擇,如果需要更高的系統性能,就需要增加用于加速卸載的外部器件。
從少量三維圖像創建四維圖像可能需要給每個病人準備約500MB~5GB的數據空間。隨著分辨率和圖像片數量的增加,這個數字肯定還要提高??紤]到每天的病人數量,能在快速中央服務器上存儲所有病人數據,并使用本地PC來顯示圖像的瘦型客戶機網絡開始變得越來越有吸引力了。
當便攜性成為必備性能時,基于MicroTCA架構的系統可能是最好的選擇。MicroTCA可以在很小的外形尺寸下提供強大的計算能力、帶寬和內置網絡連接性能。同時,四維圖像顯示需要數千兆字節的臨時存儲器。設計工程師必須考慮圖形存儲器(如圖形雙倍數據速率(GDDR)內存)的容量、類型和速度。

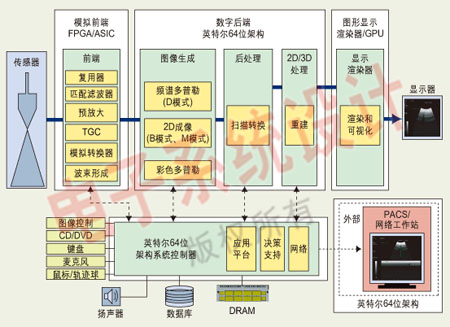

設計的主要構建模塊包括模擬前端、數字后端、圖形顯示渲染器以及具有可選網絡功能的系統控制器(圖1)。模擬前端執行數據采集和圖像預處理功能,它們很大程度上依賴于可能需要使用一個或更多的DSP、FPGA或ASIC芯片的成像模態。數字后端包括圖像重構和后處理模塊,根據成像模態的復雜程度,該模塊可能是一個簡單處理器(GPU),或是一個(或更多)包含多核多線程功能的高級處理器(CPU/GPU)。對于圖像處理和重構等苛刻任務而言,當需要最高的性能時,像Cell Broadband Engine這樣的處理器可能更合適。
如果今后要用到多個內核,那就需要認真考慮與軟件相關的選擇,例如操作系統、消息傳遞接口、并行編程語言等。即使其它一些瑣碎的決定(如使用哪種文件系統)也會變得十分重要,需要仔細考慮。
